TCL液晶电视常见故障维修

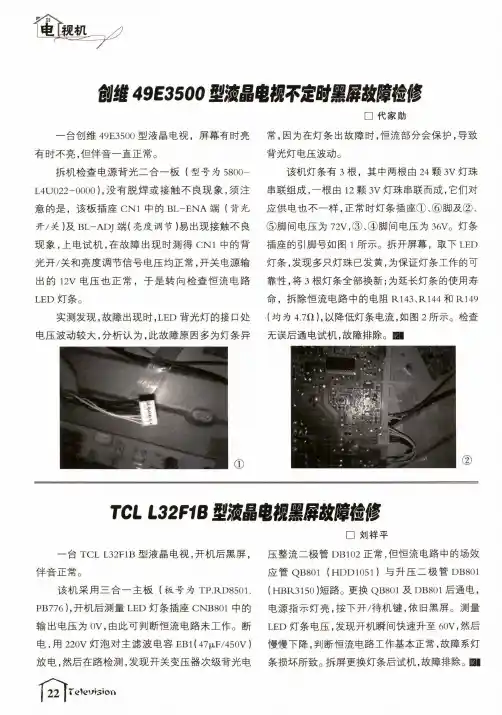

倒雄49E 3500型液晶电视不定时黑屏故障裣修一台创维49E 3500型液晶电视，屏幕有时亮 有时不亮，但伴音一直正常。

拆机检查电源背光二合一板（型号为5800- L 4U 022-0000),没有脱焊或接触不良现象，须注 意的是，该板插座C N 1中的BL-ENA 端（背光 开/关)及BL-ADJ 端（亮度调节）易出现接触不良 现象，上电试机，在故障出现时测得C N 1中的背 光开/关和亮度调节信号电压均正常，开关电源输 出的12V 电压也正常，于是转向检查恒流电路 L E D 灯条。

实测发现,故障出现时，L E D 背光灯的接口处 电压波动较大，分析认为，此故障原因多为灯条异□代家勋常，因为在灯条出故障时，恒流部分会保护，导致 背光灯电压波动。

该机灯条有3根，其中两根由24颗3V 灯珠 串联组成,一根由12颗3V 灯珠串联而成，它们对 应供电也不一样，正常时灯条插座①、⑥脚及②、 ⑤脚间电压为72V ,③、④脚间电压为36V 。

灯条 插座的引脚号如图1所示。

拆开屏幕，取下LED 灯条，发现多只灯珠已发黄,为保证灯条工作的可 靠性，将3根灯条全部换新;为延长灯条的使用寿 命，拆除恒流电路中的电阻R 143、R 144和R 149 (均为4.7Q ),以降低灯条电流，如图2所示。

检查 无误后通电试机，故障排除。

纽■TCL L 32F 1B 型液晶电褪黑屏故障检修□刘祥平一台TCL L 32F 1B 型液晶电视，开机后黑屏， 伴音正常。

该机采用三合一主板（板号为TP .R D 8501. PB 776),开机后测量L E D 灯条插座C N B 801中的 输出电压为0V ,由此可判断恒流电路未工作。

断 电，用220V 灯泡对主滤波电容EB 1 ( 47|x F /450V ) 放电，然后在路检测，发现开关变压器次级背光电压整流二极管D B 102正常,但恒流电路中的场效 应管QB 801 (HDDllBl )与升压二极管DB 8〇l (H B R 3150 )短路。

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

一、通电开机后，前控板指示灯长闪不灭一般故障都是由于：数字板，模拟板CPU 通讯出现故障故障查找顺序：模拟板与数字板P2 间连线是否连好。

数字板CPU 及其外围元件（U20，U21，U23 或U31，U27，Y2 及阻容）是否焊接良好，无短路，虚焊（常见问题都是由于数字板虚焊引起）U6，U3 的供电是否正常，U6，U3 焊接是否正常，R195，R196，R12，R13，R94，R93 焊接是否正常－－－原因：数字板CPU上电后会初始化9883 及2200，如初始化不过，则不与模拟板通讯。

二、一般通讯正常，屏就会亮（如此时屏仍不亮，应检查数字板上背光控制部分P7 周围电路及pannel数据接口周围电路焊接是否有问题）。

三、画面异常情况及其常见原因（在确认是数字板问题的情况下）TV，AV，S－V，YUV 输入画面有细点干扰，VGA 及DVI 画面则完全正常－－－查RP1~RP10 及与其相连的IC 引脚是否虚焊或短路。

TV，AV，S－V，YUV 输入画面有细点干扰，VGA 及DVI 画面异常（如：偏色，有稳定色点或色块）：查RP16~RP27 及与其相连的IC 引脚是否虚焊或短路。

AV 下运动补偿开画面异常，关画面则正常：查U6 与U7 的焊接是否正常，用于连接二者之间的排阻，电阻是否正常。

DVI 异常，其它信源均正常：查U28 及其外围电阻，电容。

四、TCL-LCD2026故障现象:TV状态下图像、伴音均正常,但在DVI状态下无图像：检修思路:TV状态下图像伴音均正常,而从DVI接口输入信号无图像,说明I2C总线设置或内部转换开关异常。

在开机状态下,按遥控器“节目-”键,再按数字键“9”、“7”、“3”、“5”进入I2C总线工厂菜单,调出“DVI-CON”(数字视频输入接口控制),看其是处于“OFF”状态还是处于“ON”状态。

若为“OFF”状态,将其改为“ON”状态,再从“DVI”接口输入信号,即可恢复正常。

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

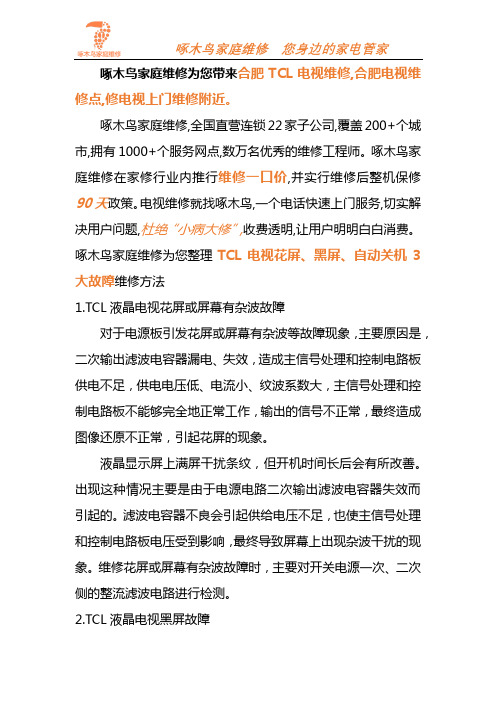

啄木鸟家庭维修为您带来合肥TCL电视维修,合肥电视维修点,修电视上门维修附近。

啄木鸟家庭维修,全国直营连锁22家子公司,覆盖200+个城市,拥有1000+个服务网点,数万名优秀的维修工程师。

啄木鸟家庭维修在家修行业内推行维修一口价,并实行维修后整机保修90天政策。

电视维修就找啄木鸟,一个电话快速上门服务,切实解决用户问题,杜绝“小病大修”,收费透明,让用户明明白白消费。

啄木鸟家庭维修为您整理TCL电视花屏、黑屏、自动关机3大故障维修方法1.TCL液晶电视花屏或屏幕有杂波故障对于电源板引发花屏或屏幕有杂波等故障现象，主要原因是，二次输出滤波电容器漏电、失效，造成主信号处理和控制电路板供电不足，供电电压低、电流小、纹波系数大，主信号处理和控制电路板不能够完全地正常工作，输出的信号不正常，最终造成图像还原不正常，引起花屏的现象。

液晶显示屏上满屏干扰条纹，但开机时间长后会有所改善。

出现这种情况主要是由于电源电路二次输出滤波电容器失效而引起的。

滤波电容器不良会引起供给电压不足，也使主信号处理和控制电路板电压受到影响，最终导致屏幕上出现杂波干扰的现象。

维修花屏或屏幕有杂波故障时，主要对开关电源一次、二次侧的整流滤波电路进行检测。

2.TCL液晶电视黑屏故障电源板引发的黑屏故障较常见，主要是电源板不工作造成的。

发生黑屏故障时，如果指示灯不亮，故障部位主要在AC220V 市电电源输入的抗干扰电路、整流滤波电路、副电源电路中；黑屏时指示灯亮，说明副电源的5V输出电压正常，多为待机控制电路和主电源电路故障；对于黑屏有伴音的故障，多为背光灯逆变器电路发生故障，少数是主板亮度处理电路故障，不在本书的探讨范围。

3.TCL液晶电视自动关机故障开机后自动关机引发的黑屏故障，主要是保护电路启动：一是电源板保护电路启动；二是主板保护电路启动。

对于自动关机故障的检修，先判断保护电路是否启动，方法是测量保护执行电路QS2的b极电压，正常时为ov低电平，如果变为高电平0.7V，则是保护电路启动。

长虹LT37630X型液晶彩电黑屏故障裣修□黄宏章一台长虹LT37630X型液晶彩电，开机后黑 屏，但伴音正常。

该机采用EEFL灯管，将万用表置于AC2500V挡，检测高压变压器T402输出端电压，发现开机后该电压迅速升至550V,然后又很快降 为0V,说明背光振荡电路已启动，随后又进入了 保护状态。

拆下电源背光二合一板，测得T402高压输出 绕组阻值为无穷大，初级绕组阻值为in,看来高 压绕组已开路。

拆开T402,看到高压绕组的引出 漆包线断路，如图1所示。

由于该漆包线线径细, 用小刀去漆皮不安全，于是取来一块松香,放在漆 包线头下，将线头置于松香面，用烙铁头来回加热去漆皮，并上好锡，然后找一段软线，连接断点，并 上好锡，力求焊点光滑无毛刺，以防打火，最后用 704硅胶密封焊点，这时测得高压绕组的直流电 阻为44.611,已恢复正常。

上电试机，故障排除。

■TCL 55C6型液晶电tS黑屏故障维修□刘文锦一台55C6型液晶电视，开机后黑屏,伴音正 常。

拆机,拔下主板与灯条供电插接线，用灯条检 测仪检测灯条,发现有一组灯条损坏。

因此机的液 晶屏通过双面胶与边框粘接固定，所以拆屏时一 定要小心，以免损坏液晶屏。

笔者先找找一块废旧液晶电视的散光胶片，用剪刀裁出10cmx5c m的一小块，然后手持该胶 片将液晶屏与边框之间的粘胶切割分离开，最后 小心地取下液晶屏及导光板。

目测检查，发现一根 灯条上的一颗灯珠已损坏，如图1所示。

用壁纸刀 拆下损坏的灯条，并把灯条散热板上的粘胶清除 干净，换上同型号灯条并粘接好，上电试机，灯条发光正常。

接下来，断电，把边框上的残留粘胶及 液晶屏上的残留粘胶清除干净，再贴上无边框液 晶屏专用双面胶（操作时一手撕防粘模一手按压 屏，使屏与边框粘接更牢实），最后连接好各个插 接线，上电试机，屏亮，故障排除。

■■损坏的灯珠1^1re le vision。

tcl维修收费标准TCL维修收费标准。

TCL电视作为家庭影音娱乐设备的重要组成部分，受到了广大消费者的青睐。

然而，随着使用时间的增长，TCL电视也难免会出现各种故障，需要进行维修。

为了让消费者更加了解TCL维修收费标准，我们在此向大家详细介绍。

首先，针对TCL电视常见的故障，比如屏幕出现线条、无法开机、声音无法调节等问题，我们制定了一套相对固定的维修收费标准。

具体收费标准如下，如果是屏幕出现线条的情况，维修费用为200元；如果是无法开机的情况，维修费用为150元；如果是声音无法调节的情况，维修费用为100元。

以上费用均包含了维修所需的零部件更换费用，但不包含上门维修的费用。

其次，对于一些较为复杂的故障，比如主板故障、电源故障等，我们将根据具体情况进行收费。

在这种情况下，我们会先派遣技术人员上门进行检测，然后根据故障情况进行报价。

消费者可以根据报价决定是否进行维修，我们将尊重消费者的选择，不会强制收取任何费用。

另外，针对TCL电视的保修期内故障，我们将提供免费维修服务。

但需要注意的是，保修期内的维修服务仅限于非人为损坏的故障，如果是由于人为原因导致的故障，我们将按照实际情况进行收费。

最后，我们提醒消费者在TCL电视出现故障时，应及时与我们联系，避免因拖延而导致故障加重，增加维修成本。

同时，在维修过程中，消费者可以随时向我们了解维修进度，以及维修过程中可能出现的额外费用，我们将竭诚为消费者提供满意的服务。

总之，TCL维修收费标准是合理、公正的，我们将以最大的诚意和最优质的服务，为消费者解决TCL电视出现的各种故障，让消费者享受到更好的产品体验。

希望消费者在购买TCL电视时，也能对我们的维修服务有更多的信任和支持。

下面由为你介绍关于TCL电视出现重影的原因以及检测故障方式解决问题。

1.是否受外界干扰；试一下其它频道,若其它频道正常,则多数为电视台的问题；同轴电缆（即有线电视盒和TCL电视机相连的线）是否接触不良或断线；2.调整TCL电视机的微调,看是否有效。

用室外天线的用户,检查室外天线是否完好,有无接触不良或断线,重新调整天线的位置和方向；3.TCL电视机的彩色制式设置正确已否,把彩色制式设为AUTO或PAL。

1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件；2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低；3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路；4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查；一.液晶电视重影的主要原因：1.TCL电视机信号接收环境不佳或高频头接地屏蔽不良,如接收点附近有高大建筑物,TCL电视机在接收直通信号的同时还接收到了由高大建筑物反射回的反射信号,导致图像重影;另外,若高频头屏蔽或接地不良也会导致重影;2.声表面滤波器不良,当声表面滤波器内部的极片接地不良时,就会导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放IC,从而使图像出现重影;3.图像画质增强电路出现故障,许多大屏幕彩电为增强图像清晰度,在图像处理电路上增加了图像勾边,即所谓图像轮廓校正电路,如果该电路在视频信号的处理上出现错误,就会形成重影。

二.液晶电视重影维修方法1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

机器型号故障现象故障原因位号1元器件AT21231自动关机解码部分__三极管坏Q206C1815AT29189遥控失灵CPU控制部分__电阻坏R02646Ω变大2513E无彩色解码部分_晶振坏X201 4.43MZHiD435B.r会聚乱枕形校正部分__电阻坏R378810K电阻AT2565A枕形失真行扫描部分__二极管坏D403FR104AT2970I三无电源部分__三极管坏Q821D1273A RPT4302M会聚不能调整电源部分__虚焊IC3112AN7805AT25215Z枕形失真枕形校正部分__短路D403FR104AT29211搜不到台解码部分__电感坏L202电感AT34286AV图像有横线行扫描部分__虚焊R308220ΩAT29U159灯亮不开机行扫描部分__三极管坏Q401C2482NT25A11枕形失真行扫描部分__电阻坏R48856K电阻HiD29206P自动关机行扫描部分__电容坏C418电容AT21181机内有异响行扫描部分__虚焊L40545υH 1475S搜不到台AV处理部分__三极管坏Q907C124AT25211三无电源部分__电阻坏R803820KHiD29276H有声音无图像视放部分__电阻坏R534220KHiD2992I缺红色视放部分__三极管坏Q562A101525V1灯闪三无电源部分__电阻坏R809100KT401BCT-1960a AT2516UG自动关机行扫描部分__行推动变压器坏AT29187缺红色视放部分__电阻坏R518470ΩAT2165搜不到台高频部分__二极管坏D10133VHiD435B.r三无电源部分__IC-厚膜块坏IC802LM393AT21215灯亮不开机解码部分__晶振坏X201晶振HiD29206P某频道无彩色解码部分__晶振坏X001晶振 8M HiD29189H有声音无图像行扫描部分__三极管坏Q403C5144HiD435B.r会聚不能调整电源部分__虚焊IC3112AN7805补焊HID432无彩色CPU控制部分__IC-记忆块坏IC60224c32HiD29206P行幅小回扫线视放部分__IC-视频处理器坏N501TDA6111Q 2975D图闪CPU控制部分__IC-记忆块坏IC02集成块2966G图像不清晰解码部分__电阻坏R206100K电阻AT2590UB灯亮不开机行扫描部分__电阻坏L401拉线1475S灯亮黑屏有声CPU控制部分__IC-CPU块坏IC2018823 2980DB搜不到台CPU控制部分__轻触开关坏K1-K7按键AT25288三无电源部分__稳压管坏D8398.2VAT25215Z灯亮不开机电源部分__虚焊L824100uH 2113T无彩色解码部分__电容坏C2370.47uAT29211机内有异响电源部分__电阻坏R83182KAT29286三无电源部分__IC-厚膜块坏N801KA5Q1265 HiD29189PB场幅压缩/扩大场扫描部分__电阻坏R34735.7K 2939DR灯亮不开机视放部分__三极管坏Q511F422HiD34158H有声音无图像视放部分__电阻坏R504220K 2911灯亮不开机电源部分__三极管坏Q801D667AT29211有声音无图像CPU控制部分__IC-CPU块坏IC601TDA7266 AT21286自动关机电源部分__电阻坏R84112K29U186ZG灯亮不开机电源部分__IC-厚膜块坏IC801S6708AT29211三无电源部分__二极管坏D840 5.6VHiD522B.r会聚不良电源部分__IC-厚膜块坏IC801TDA44608 2906E自动关机电源部分__电阻坏R83412KAT2575S字符错乱CPU控制部分__IC-记忆块坏IC00224C08 2113E缺红色视放部分__虚焊Q501F422AT21276有声音无图像视放部分__电阻坏R526470欧姆HiD34A61H回扫线视放部分__IC-视频处理器坏IC521TDA6111Q AT29211A偏色视放部分__电阻坏R51615KHiD29286P水平亮线场扫描部分__IC-场块坏IC301TDA8177 AT25228缺红色视放部分__电阻坏R519 2.7KHiD435伴音失真伴音部分__三极管坏Q1501C1815AT29211A无彩色解码部分__晶振坏X002晶振AT2516U灯亮不开机电源部分__虚焊D831RU4HID432无彩色CPU控制部分__IC-记忆块坏XN30110MHID432彩色淡对比度差视频显示处理部分__电感坏L136133uHHID432图像扭曲视频显示处理部分R1368100kAT19189自动关机电源部分__电阻坏R853100KNT21A31AV无图像AV处理部分__电阻坏R901 4.7KAT25181缺红色视放部分__虚焊R517510欧姆AT2590UB行幅压缩/扩大行扫描部分__电阻坏R48856K电阻AT25211灯亮不开机解码部分__晶振坏X20112MHZ晶振HiD29166P有声音无图像视放部分__IC-视频处理器坏IC511TDA6111Q*2 NT25A11行幅压缩/扩大枕形校正部分__电容坏C451 4.7uF 2513E有图像无声音伴音部分__低音喇叭坏喇叭喇叭*2AT3416U三无电源部分__二极管坏D828二极管AT2590UB场幅压缩解码部分__电阻坏R21739KAT2965U音量失控伴音部分__IC-功放块坏IC601AM5891K AT21211三无场扫描部分__IC-场块坏IC301TDA9302A 2988D灯亮不开机视放部分__三极管坏Q502/Q507三极管HiD2992I三无行扫描部分__电容坏C417560P/2KV HiD528SB.r三无电源部分__三极管坏Q80012SC3311A HiD435B.r有图像无声音CPU控制部分__IC-记忆块坏IC160224c16AT2170水平亮线场扫描部分__二极管坏D302IN4001HiD29128H有图像无声音伴音部分__IC-功放块坏IC602TDA7945 HiD34A61H灯亮不开机组件板_数字板坏CD2222PHID43P5三无电源部分__三极管坏Q8007/Q800K2645AT25228灯亮不开机解码部分__晶振坏X20112M2580DB有声音无图像场扫描部分__IC-场块坏IC301TDA8351 RPT4302灯亮不开机电源部分__电阻坏R8010270KHiD432B.r三无电源部分__电阻坏R80660.56 HiD34189P灯亮不开机行扫描部分__三极管坏Q402C5144NT25A11搜台少高频部分__二极管坏D102 2.4V稳压2980G灯亮不开机行扫描部分__电容坏C416516p2113T三无CPU控制部分__电容坏C01215PHiD5221H三无电源部分__电阻坏R8004360K欧AT29211A有声音无图像解码部分__IC-解码块坏IC2018373AT21211机内有异响伴音部分__三极管坏Q601A1015HiD29189H灯亮不开机CPU控制部分__IC-记忆块坏IC00224C162906E自动关机电源部分__虚焊R831虚焊RPT-4302M会聚不能调整电源部分__虚焊IC31137805虚焊AT25289屏幕左半部无图行扫描部分__电阻坏R47110K电阻AT25288无彩色高频部分__中周坏X0018000HZ2166A蓝屏解码部分__中周坏T2012365602502D灯亮不开机行扫描部分__虚焊Q401虚焊AT2565A水平亮线场扫描部分__IC-场块坏IC301TDA4683NT21A11三无电源部分__二极管坏D802RL255AT25286搜不到台CPU控制部分__电阻坏R21110千欧AT29211A灯亮不开机伴音部分__IC-音效处理器坏IC601NJW1166HiD299S.P灯亮不开机行扫描部分__电阻坏R479电阻HiD34189PB单色回扫线视放部分__IC-视频处理器坏IC511TDA6111Q2977E灯亮不开机电源部分__电阻坏R832120Ω电阻2988D图闪行扫描部分__虚焊T401行推动变压器虚焊HiD435灯亮不开机行扫描部分__三极管坏Q3002C5144AT2988D灯亮不开机行扫描部分__电容坏C4162KV/470PF2911DZ图像不清晰高频部分__电容坏C229223PAT2516UG图像不清晰故障原因不确定技改在消磁线圈并电阻LCD3026无彩色解码部分__IC-解码块坏IC203TDA9181NT21A11三无电源部分__IC-厚膜块坏IC801TDA16846AT25211图闪场扫描部分__二极管坏D3011N4004AT29187三无电源部分__二极管坏D8081N4148N21K8逃台高频部分__高频头坏TU101EI-5GIE-CV10AT2590UB三无电源部分__电容坏C806电容RPT-4302M会聚不能调整电源部分__虚焊IC31137805虚焊AT25289屏幕左半部无图行扫描部分__电阻坏R47110K电阻备注8803机心的通病接收头5V供电更换时要注意型号会聚调不到最佳,行幅打不可调常见故障 D405坏故障相同经常坏Q821,需同时更换D821通病通病IC供电电感场偏转阻尼电阻开路,场自激干扰行推动管在路测量不准确,更换试机枕校部分电阻逆程电容行电感松动补胶AV切换不正常STR6856电源通病1/8W电阻厂家新出机已加大电阻功率主电源电压5-10V变化 R809100K电阻开路常见视放部分拆除LM393 将①④脚短接,强制电源工作与半桥屡坏Q403 要同时更换X001 8M晶振虚焊是TCL通病该机HID2状态无彩色,换了TDA9332无效,注意软件版本可进总线调COMB状态查AGC电压不正常该机型发生最多的故障,由于热溶胶引起接触不良A01V14自然损坏较率高轻触开关质量很差,K1-K7串连分压,要同时换44608电源不能带假负载,L824脱焊通病L76818 (39)APC电容漏电44608电源开机哒哒响,电源取样部分电阻R831变大精密电阻35.7k变为46k8838机心灯闪有高压黑屏注意查视放部分视放部分的1/8W大阻值电阻易坏用D1273代用同时换D803雷击后7266伴音功放易损怀16846电源自动关机,将R841减小到2.7K6708⑨脚虚焊,C830不良,开机易烧670844608电源取样基准稳压管坏开机哒哒响三无会聚副电源板供电不良虚焊或开路不开机,6656电源常见故障总线机怪故障先换储存块试试要拆下去掉热溶胶,只补焊一下,过一段时间还会脱焊显象管跳火引起水平亮线故障一般先换场块,再查供电再查外围元件静噪部分通病该机HID2状态无彩色,换了TDA9332无效,注意软件版本8V供电电感不良,出现怪故障对比度调大后图像扭曲与ABL电路有关R1368改为200K显示电压低自动关机,电压取样部分电阻R853变为350K枕校部分电阻显象管跳火引起这种无极性电容一般不易损坏这种机心是会烧喇叭的39K电阻变为60K音效块坏分立件电源不可靠,电容失效引起电压高,是会烧场块的8838机心灯闪有高压黑屏注意查视放部分Q8001 Q8002 Q8003 Q8005都是欠压保护通管子,可拆除Q8005检查软件故障此位置的管子测量不准确,一定要换个试试常见故障这种电源维修可拆除IC8002 将①④j脚短接虚焊,出现彩虹状,不能再开机了,再开显象管就要切颈了欠压保护取样电阻过流检测电阻损坏原因可能与晶振有关波段转换部分不正常32k晶振旁边的贴片电容高低压切换的取样电阻易损件8373是会出这种故障,还会出现缺色的故障静噪部分软件故障去掉热溶胶再补焊通病中周要耐心调,偏一点就不存台是热溶胶引起的总线机音效处理块坏也表现为电脑死机,可脱开数据和时钟线压器虚焊开机有高压瞬间保护AGC电压不正常圈并电阻雷击机一般只坏16846 最好把D831也换掉直接更换,测量是正常的这种高频头质量较差400V/220UF容量减小电源不起振通病。
