油缸 千斤顶 检修标准

校正方法：方法一：将千斤顶、油压表安装在压力机上，先向顶内充油，将泵的回路关紧，然后用压力机压千斤顶。

方法二：将千斤顶和传感器放在加力架上，向千斤顶充油出镐顶压传感器，通过传感器来校正千斤顶。

每50KN一级，测得相应的压力表读数。

则：油压表读数×千斤顶有效活塞面积千斤顶校正系数K= -----------------------------压力机读数×1000校验三次，取其平均值即为千斤顶校正系数，千斤顶校正系数平均值不大于1.05，否则要求更换油压表重新校验正常情况下,千斤顶校正有效期不得超过六个月或200次,在常用油压下千斤顶主缸活塞漏油或有串缸现象,经检修后必须校正。

千斤顶校正系数不大于1.05,否则千斤顶应重新检修并校正。

张拉机具设备的检验与控制A所用的机具设备及仪表应由专人使用和管理，并应定期维护和校验，以确定张拉力与压力表之间的关系曲线，校验应在经主管部门授权的法定计量技术机构定期进行。

对长期不使用的张拉机具设备，应在使用前进行全面校验，使用期间的校验期限应视机具设备的情况确定，当千斤顶使用超过200 次或在使用过程中出现不正常现象或检修以后应重新校验。

B校正方法：方法一：将千斤顶、油压表安装在压力机上，先向顶内充油，将泵的回路关紧，然后用压力机压千斤顶。

方法二：将千斤顶和传感器放在加力架上，向千斤顶充油出镐顶压传感器，通过传感器来校正千斤顶。

每50KN一级，测得相应的压力表读数。

则：油压表读数×千斤顶有效活塞面积千斤顶校正系数K= ---------------------------------------压力机读数×1000校验三次，取其平均值即为千斤顶校正系数，千斤顶校正系数平均值不大于1.05，否则要求更换油压表重新校验。

C油压表与张拉千斤顶及张拉油泵配套校验，并编好号，不得混用。

油压表的精度不得低于1级，额定压力不小于60 Mpa。

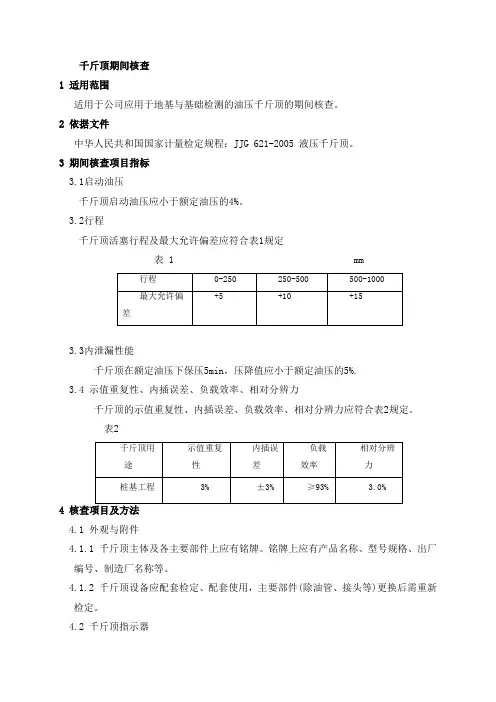

千斤顶期间核查1 适用范围适用于公司应用于地基与基础检测的油压千斤顶的期间核查。

2 依据文件中华人民共和国国家计量检定规程：JJG 621-2005 液压千斤顶。

3 期间核查项目指标3.1启动油压千斤顶启动油压应小于额定油压的4%。

3.2行程千斤顶活塞行程及最大允许偏差应符合表1规定表 1 mm3.3内泄漏性能千斤顶在额定油压下保压5min，压降值应小于额定油压的5%.3.4 示值重复性、内插误差、负载效率、相对分辨力千斤顶的示值重复性、内插误差、负载效率、相对分辨力应符合表2规定。

表24 核查项目及方法4.1 外观与附件4.1.1 千斤顶主体及各主要部件上应有铭牌。

铭牌上应有产品名称、型号规格、出厂编号、制造厂名称等。

4.1.2 千斤顶设备应配套检定、配套使用，主要部件(除油管、接头等)更换后需重新检定。

4.2 千斤顶指示器4.2.1 模拟式指示器a) 模拟式指示器的表盘刻度及其标记清晰，指针无松动和弯曲。

加力时指针走动均匀，无停滞和跳动现象;未加力时，指针应位于零位或“缩格”内。

b) 模拟式指示器准确度等级宜不低于0.4级，测量上限为额定油压的130%--200% 。

c) 模拟式指示器的分辨力:定义为一个标识分格所能估读的最小部分，可由两相邻标识的分格间距与指针的宽度之比得出，推荐比值为1/2, 1/5，或1/10，当间距不小于1.25mm时，可估读1/10的分度值。

4.3 操作适应性4.3.1千斤顶油泵加卸力应平稳，无妨碍读数的压力波动，无冲击和颤动现象。

4.3.2 液压系统应工作正常，反应灵敏，油路无渗漏，液压油应清洁纯净。

4.3.3 电气部分应灵敏可靠，绝缘良好。

4.4 启动油压的检定在千斤顶空载往复运行3次后，千斤顶无爬行、无跳动时，目测检查活塞或活塞杆开始移动时的油压应符合3.1要求。

4.5 行程的检定千斤顶启动油压正常后，用钢直尺测量空载活塞最大行程，重复测量3次，每次行程及最大偏差应符合3.2要求。

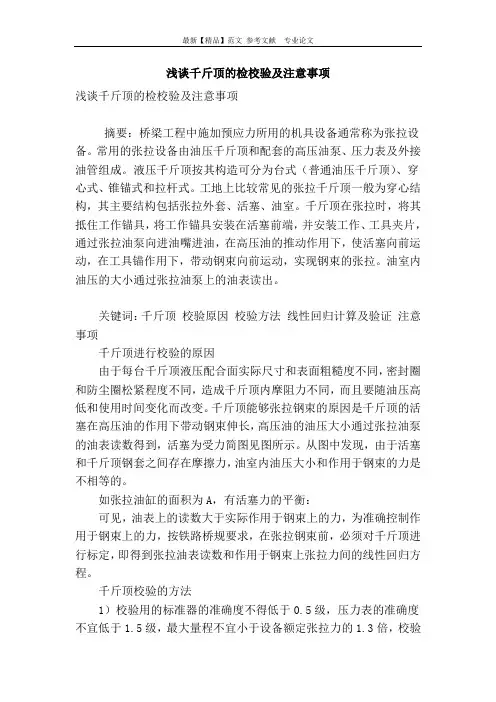

浅谈千斤顶的检校验及注意事项浅谈千斤顶的检校验及注意事项摘要：桥梁工程中施加预应力所用的机具设备通常称为张拉设备。

常用的张拉设备由油压千斤顶和配套的高压油泵、压力表及外接油管组成。

液压千斤顶按其构造可分为台式（普通油压千斤顶）、穿心式、锥锚式和拉杆式。

工地上比较常见的张拉千斤顶一般为穿心结构，其主要结构包括张拉外套、活塞、油室。

千斤顶在张拉时，将其抵住工作锚具，将工作锚具安装在活塞前端，并安装工作、工具夹片，通过张拉油泵向进油嘴进油，在高压油的推动作用下，使活塞向前运动，在工具锚作用下，带动钢束向前运动，实现钢束的张拉。

油室内油压的大小通过张拉油泵上的油表读出。

关键词：千斤顶校验原因校验方法线性回归计算及验证注意事项千斤顶进行校验的原因由于每台千斤顶液压配合面实际尺寸和表面粗糙度不同，密封圈和防尘圈松紧程度不同，造成千斤顶内摩阻力不同，而且要随油压高低和使用时间变化而改变。

千斤顶能够张拉钢束的原因是千斤顶的活塞在高压油的作用下带动钢束伸长，高压油的油压大小通过张拉油泵的油表读数得到，活塞为受力简图见图所示。

从图中发现，由于活塞和千斤顶钢套之间存在摩擦力，油室内油压大小和作用于钢束的力是不相等的。

如张拉油缸的面积为A，有活塞力的平衡：可见，油表上的读数大于实际作用于钢束上的力，为准确控制作用于钢束上的力，按铁路桥规要求，在张拉钢束前，必须对千斤顶进行标定，即得到张拉油表读数和作用于钢束上张拉力间的线性回归方程。

千斤顶校验的方法1）校验用的标准器的准确度不得低于0.5级，压力表的准确度不宜低于1.5级，最大量程不宜小于设备额定张拉力的1.3倍，校验时，千斤顶活塞运行方向应与实际张拉工作状态一致。

2）千斤顶的校验可以根据现场实际情况，采用反力架、已经标定的传感器进行标定；3）标定时应将油压表、千斤顶等配套标定；4）在标定千斤顶时，应注意千斤顶的工作状态和实际相同，主动式出顶，既符合工况。

注意：有的单位采用压力试验机代替反力架，即让千斤顶顶压力试验机，不能让压力试验机压千斤顶的活塞，一方面这种方式不符合顶主动式出顶的工况，另一方面压力试验机油路中也存在回油和油液回缩的现象，对测定结果有明显影响。

千斤顶检查标准一、引言千斤顶是一种常用的起重工具，广泛应用于各个行业。

为了确保千斤顶的安全使用和正常运行，制定千斤顶检查标准是非常必要的。

本文将详细介绍千斤顶检查标准的内容和要求。

二、千斤顶检查标准的内容1. 外观检查(1) 检查千斤顶的外观是否完好，是否有明显的变形、裂纹或腐蚀等损坏情况。

(2) 检查千斤顶的涂层是否完好，是否有起皮、剥落或变色等现象。

(3) 检查千斤顶的标识是否清晰可见，包括型号、承载能力等信息。

2. 功能检查(1) 检查千斤顶的升降功能是否正常，是否有异常声音或卡滞现象。

(2) 检查千斤顶的升降速度是否符合规定标准。

(3) 检查千斤顶的升降高度是否符合规定标准。

3. 内部检查(1) 拆卸千斤顶的外壳，检查内部零部件是否完好，是否有磨损、变形或严重腐蚀等情况。

(2) 检查千斤顶的油封是否完好，是否有泄漏现象。

(3) 检查千斤顶的油液是否清洁，是否需要更换。

4. 安全检查(1) 检查千斤顶的承载能力是否符合规定标准。

(2) 检查千斤顶的稳定性，是否有倾斜或晃动现象。

(3) 检查千斤顶的安全装置是否完好，是否能正常工作。

5. 记录和报告对每次千斤顶检查进行详细记录，包括检查日期、检查人员、检查结果等信息。

如果发现问题或异常情况，应及时编写检查报告，并采取相应的维修或更换措施。

三、千斤顶检查标准的要求1. 检查应由经过专业培训的人员进行，确保操作规范和准确性。

2. 检查标准应根据千斤顶的型号、规格和使用环境等因素进行制定，确保适用性和可操作性。

3. 检查频率应根据千斤顶的使用频率和工作条件等因素进行确定，一般建议每季度进行一次全面检查，每月进行一次外观检查。

4. 检查记录和报告应妥善保存，便于跟踪和管理。

5. 对于发现的问题或异常情况，应及时采取相应的维修或更换措施，确保千斤顶的安全使用和正常运行。

四、结论制定千斤顶检查标准是确保千斤顶安全使用和正常运行的重要措施。

通过外观检查、功能检查、内部检查、安全检查以及记录和报告等环节，可以及时发现和解决千斤顶存在的问题，确保工作场所的安全和顺利进行。
