液压千斤顶的原理
- 格式:doc
- 大小:13.05 KB
- 文档页数:3

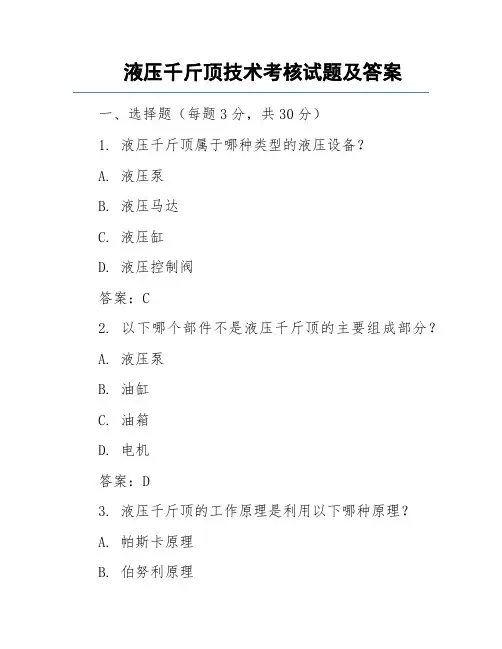

液压千斤顶技术考核试题及答案一、选择题(每题3分,共30分)1. 液压千斤顶属于哪种类型的液压设备?A. 液压泵B. 液压马达C. 液压缸D. 液压控制阀答案:C2. 以下哪个部件不是液压千斤顶的主要组成部分?A. 液压泵B. 油缸C. 油箱D. 电机答案:D3. 液压千斤顶的工作原理是利用以下哪种原理?A. 帕斯卡原理B. 伯努利原理C. 牛顿第一定律D. 能量守恒定律答案:A4. 以下哪种情况下,液压千斤顶不能正常工作?A. 油温过高B. 油箱内油量不足C. 液压泵损坏D. 油缸密封不良答案:C5. 液压千斤顶的额定压力是指?A. 液压泵的最大工作压力B. 油缸的最大工作压力C. 液压系统的最大工作压力D. 液压千斤顶的最大承载能力答案:B6. 以下哪个因素不会影响液压千斤顶的上升速度?A. 液压泵的排量B. 油缸的有效面积C. 液压系统的压力D. 油温答案:D7. 以下哪个部件用于调整液压千斤顶的工作压力?A. 液压泵B. 油缸C. 压力阀D. 流量阀答案:C8. 液压千斤顶在上升过程中,若发现油缸上升速度变慢,可能的原因是?A. 液压泵损坏B. 油缸密封不良C. 油箱内油量不足D. 液压系统压力过低答案:B9. 以下哪个部件用于连接液压千斤顶和被举起物体?A. 支撑板B. 油缸C. 液压泵D. 油管答案:A10. 以下哪个措施可以提高液压千斤顶的安全性能?A. 定期检查液压系统B. 使用合格的原材料C. 严格按照操作规程使用D. 以上都是答案:D二、判断题(每题3分,共30分)1. 液压千斤顶的工作原理是利用帕斯卡原理。
()答案:正确2. 液压千斤顶的上升速度与液压泵的排量成正比。
()答案:正确3. 液压千斤顶的额定压力是指液压系统的最大工作压力。
()答案:错误4. 液压千斤顶在上升过程中,若发现油缸上升速度变慢,应立即停止使用并进行检查。
()答案:正确5. 液压千斤顶在使用过程中,应定期检查油箱内的油量,确保油量充足。
h
千斤顶工作原理示意图
图11.1 液压千斤顶的工作原理
1—杠杆 2—小活塞 3、6—液压缸 4、5—钢球
7—大活塞 8—重物 9—放油阀 10—油箱
上图为液压千斤顶的原理示意图,我们可以用它说明液压传动的工作原理。
图中大小两个液压缸6和3的内部分别装有活塞7和2,活塞和缸体之间保持一种良好的配合关系,不仅能在缸内滑动,而且配合面之间又能实现可靠的密封。
当用手向上提起杠杆1时,小活塞2就被带动上升,于是小缸3的下腔密封容积增大,腔内压力下降,形成部分真空,这时钢球5将所在的通路关闭,油箱10中的油液就在大气压力的作用下推开钢球4沿吸油孔道进入小缸的下腔,完成一次吸油动作。
接着,压下杠杆1,小活塞下移,小缸下腔的密封容积减小,腔内压力升高,这时钢球4自动关闭了油液回油池的通路,小缸下腔的压力油就推开钢球5挤入大缸6的下腔,推动大活塞将重物8(重力为G)向上顶起一段距离。
如此反复地提压杠杆1,就可以使重物不断升起,达到起重的目的。
欢迎您的下载,资料仅供参考!
h。

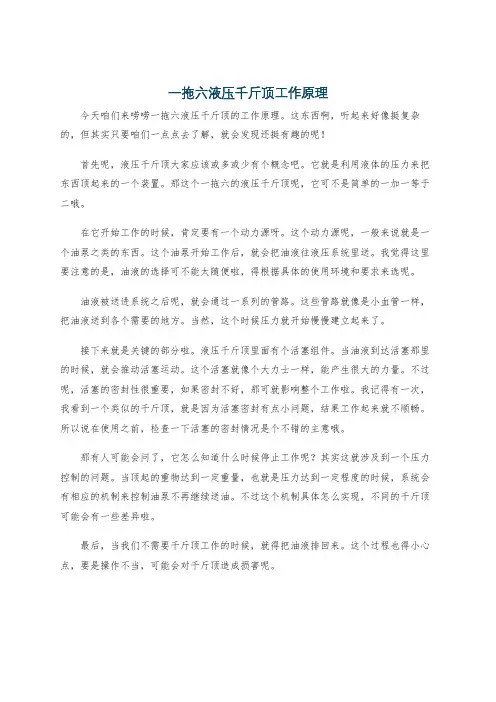

一拖六液压千斤顶工作原理今天咱们来唠唠一拖六液压千斤顶的工作原理。
这东西啊,听起来好像挺复杂的,但其实只要咱们一点点去了解,就会发现还挺有趣的呢!首先呢,液压千斤顶大家应该或多或少有个概念吧。
它就是利用液体的压力来把东西顶起来的一个装置。
那这个一拖六的液压千斤顶呢,它可不是简单的一加一等于二哦。
在它开始工作的时候,肯定要有一个动力源呀。
这个动力源呢,一般来说就是一个油泵之类的东西。
这个油泵开始工作后,就会把油液往液压系统里送。
我觉得这里要注意的是,油液的选择可不能太随便啦,得根据具体的使用环境和要求来选呢。
油液被送进系统之后呢,就会通过一系列的管路。
这些管路就像是小血管一样,把油液送到各个需要的地方。
当然,这个时候压力就开始慢慢建立起来了。
接下来就是关键的部分啦。
液压千斤顶里面有个活塞组件。
当油液到达活塞那里的时候,就会推动活塞运动。
这个活塞就像个大力士一样,能产生很大的力量。
不过呢,活塞的密封性很重要,如果密封不好,那可就影响整个工作啦。
我记得有一次,我看到一个类似的千斤顶,就是因为活塞密封有点小问题,结果工作起来就不顺畅。
所以说在使用之前,检查一下活塞的密封情况是个不错的主意哦。
那有人可能会问了,它怎么知道什么时候停止工作呢?其实这就涉及到一个压力控制的问题。
当顶起的重物达到一定重量,也就是压力达到一定程度的时候,系统会有相应的机制来控制油泵不再继续送油。
不过这个机制具体怎么实现,不同的千斤顶可能会有一些差异啦。
最后,当我们不需要千斤顶工作的时候,就得把油液排回来。
这个过程也得小心点,要是操作不当,可能会对千斤顶造成损害呢。

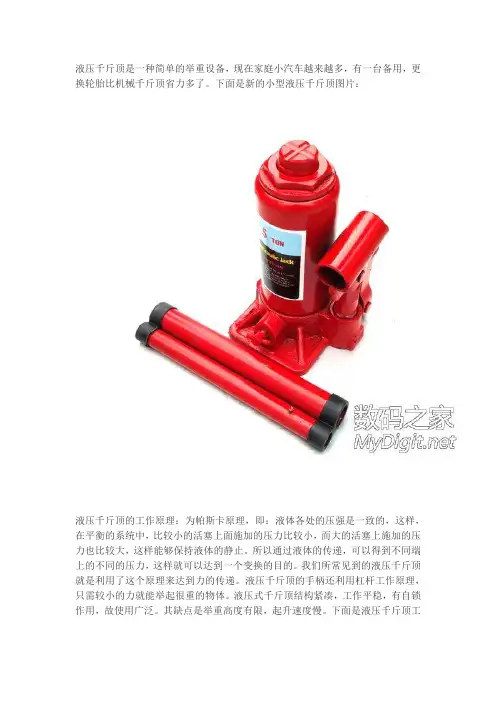

液压千斤顶是一种简单的举重设备,现在家庭小汽车越来越多,有一台备用,更换轮胎比机械千斤顶省力多了。
下面是新的小型液压千斤顶图片:液压千斤顶的工作原理:为帕斯卡原理,即:液体各处的压强是一致的,这样,在平衡的系统中,比较小的活塞上面施加的压力比较小,而大的活塞上施加的压力也比较大,这样能够保持液体的静止。
所以通过液体的传递,可以得到不同端上的不同的压力,这样就可以达到一个变换的目的。
我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。
液压千斤顶的手柄还利用杠杆工作原理,只需较小的力就能举起很重的物体。
液压式千斤顶结构紧凑,工作平稳,有自锁作用,故使用广泛。
其缺点是举重高度有限,起升速度慢。
下面是液压千斤顶工作原理图:工作过程:大油缸和大活塞组成举升液压缸;杠杆手柄、小油缸、小活塞、单向阀1和2组成手动液压泵。
首先关闭截止阀(回油阀),当提起手柄使小活塞向上移动,小活塞下端油腔容积增大,形成局部真空,这时单向阀1打开(单向阀2处于关闭位置),通过吸油管从油箱中吸油;当用力压下手柄,小活塞下移,小活塞下腔压力升高,单向阀1关闭,单向阀2打开,小活塞下腔的油液经管道输入大油缸(举升油缸)的下腔,迫使大活塞向上移动,顶起重物。
再次提起手柄吸油时,单向阀2自动关闭,使油液不能倒流,从而保证了重物不会自行下落。
不断地往复扳动手柄,就能不断地把油液压入举升缸下腔,使重物逐渐地升起。
如果打开截止阀,举升油缸下腔的油液通过管道、截止阀流回油箱,重物就向下移动。
在废铁堆里捡到的一台5吨小型液压千斤顶,外观锈迹斑斑,缺少了油箱外壳:实体图中,有些内部结构看不到,其机械结构示意图如下:零件拆卸旋下回油阀阀芯:回油阀是锥型阀,阀芯与阀座有一定锥度,很耐磨,不容易坏:拆连杆机构,取下小活塞:小活塞上的活塞环,材质是耐油、抗磨橡胶:拔出大活塞:大活塞上的活塞环,材质是高分子耐磨塑料:从大活塞中旋出顶举头:大油缸内部:照惯例,来张全家福:传完了,谢谢观看!。
机械式液压千斤顶工作原理嘿,朋友们!今天咱们来聊聊机械式液压千斤顶的工作原理呀!首先呢,咱们得知道啥是千斤顶。
哎呀呀,简单说,它就是个能帮咱们把重物顶起来的好帮手!那为啥要有液压千斤顶呢?这可就有讲究啦!咱们来瞧瞧这机械式液压千斤顶的关键部件。
哇,有油缸、活塞、单向阀、放油阀等等。
这些部件可都有大作用呢!那它到底咋工作的呢?听我慢慢道来哈!1. 当我们要使用千斤顶的时候呀,先把千斤顶放在要顶起的重物下面。
嘿,这一步可不能马虎哟!2. 然后呢,通过手动操作,比如压动手柄或者转动螺杆,让活塞开始运动。
哎呀呀,这活塞一动,可就有大动静啦!3. 活塞在油缸里运动,会产生压力,把液压油往单向阀的方向推。
哇,这压力可不小呢!4. 单向阀这时候就发挥作用啦,它只允许液压油往一个方向流,这样就能保证压力不断积累。
呀,是不是很神奇?5. 随着压力的增大,千斤顶就慢慢把重物顶起来啦!可是,顶起来还不算完,咱们还得能安全地把千斤顶收回去。
这就得说到放油阀啦!当我们完成工作,想要放下重物的时候,打开放油阀,液压油就流出来了,压力减小,重物就慢慢下降啦。
哎呀呀,这里面的原理说起来好像挺简单,但是每个部件都得配合得恰到好处才行呢!比如说,如果单向阀出了问题,压力积累不起来,那千斤顶不就没法工作啦?再比如说,放油阀要是关不严,那可就危险啦!朋友们,你们想想,这小小的千斤顶,能顶起那么重的东西,是不是很厉害?这背后的工作原理,是不是很值得咱们好好琢磨琢磨呀?哇!其实在生活中,很多地方都能用到千斤顶呢,比如修车的时候,换轮胎可少不了它。
咱们了解了它的工作原理,以后要是遇到相关的问题,是不是心里就更有底啦?哎呀呀,这机械式液压千斤顶的工作原理,说起来还真是挺有趣的呢!你们觉得呢?。

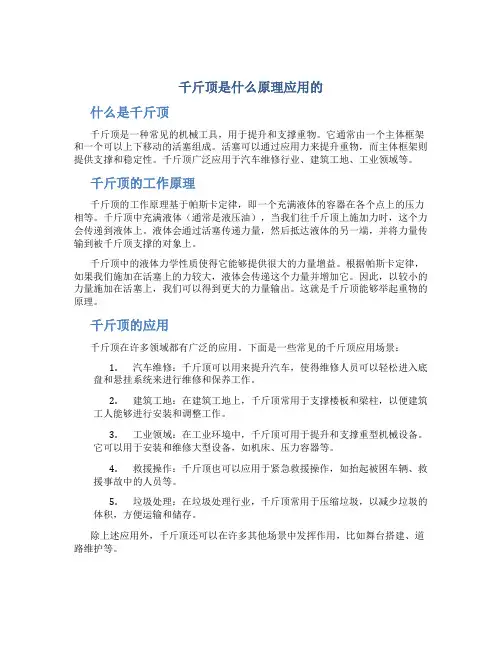

千斤顶是什么原理应用的什么是千斤顶千斤顶是一种常见的机械工具,用于提升和支撑重物。
它通常由一个主体框架和一个可以上下移动的活塞组成。
活塞可以通过应用力来提升重物,而主体框架则提供支撑和稳定性。
千斤顶广泛应用于汽车维修行业、建筑工地、工业领域等。
千斤顶的工作原理千斤顶的工作原理基于帕斯卡定律,即一个充满液体的容器在各个点上的压力相等。
千斤顶中充满液体(通常是液压油),当我们往千斤顶上施加力时,这个力会传递到液体上。
液体会通过活塞传递力量,然后抵达液体的另一端,并将力量传输到被千斤顶支撑的对象上。
千斤顶中的液体力学性质使得它能够提供很大的力量增益。
根据帕斯卡定律,如果我们施加在活塞上的力较大,液体会传递这个力量并增加它。
因此,以较小的力量施加在活塞上,我们可以得到更大的力量输出。
这就是千斤顶能够举起重物的原理。
千斤顶的应用千斤顶在许多领域都有广泛的应用。
下面是一些常见的千斤顶应用场景:1.汽车维修:千斤顶可以用来提升汽车,使得维修人员可以轻松进入底盘和悬挂系统来进行维修和保养工作。
2.建筑工地:在建筑工地上,千斤顶常用于支撑楼板和梁柱,以便建筑工人能够进行安装和调整工作。
3.工业领域:在工业环境中,千斤顶可用于提升和支撑重型机械设备。
它可以用于安装和维修大型设备,如机床、压力容器等。
4.救援操作:千斤顶也可以应用于紧急救援操作,如抬起被困车辆、救援事故中的人员等。
5.垃圾处理:在垃圾处理行业,千斤顶常用于压缩垃圾,以减少垃圾的体积,方便运输和储存。
除上述应用外,千斤顶还可以在许多其他场景中发挥作用,比如舞台搭建、道路维护等。
千斤顶的类型千斤顶有多种类型,每种类型适用于不同的应用场景。
以下是一些常见的千斤顶类型:1.手动千斤顶:这是一种最常见的千斤顶,需要用力旋转手柄来提升和降低重物。
2.力气千斤顶:这种千斤顶通过应用人们的身体力气来提升重物。
通常需要多个人一起协作来完成任务。
3.液压千斤顶:这种千斤顶基于液压原理,通过液体传递力量来提升和降低重物。
分离式液压千斤顶工作原理分离式液压千斤顶的工作原理及维护保养摘要本文将介绍分离式液压千斤顶的工作原理、组成部分、功能特点、使用方法以及维护保养等方面。
通过了解这些内容,我们可以更好地了解分离式液压千斤顶的工作原理和操作方法,并在使用过程中对其进行适当的维护和保养。
一、工作原理分离式液压千斤顶的工作原理包括液压原理、千斤顶原理以及分离式设计。
1.1 液压原理液压千斤顶是利用液体压力能转化为机械能的原理,使千斤顶的活塞杆在液体压力的作用下上升或下降,从而实现对重物的的高效支撑和提升。
1.2 千斤顶原理千斤顶是利用帕斯卡定律,通过加压使大活塞面积上的压力增加,小活塞面积上的压力相对减小,从而产生上下支撑力。
1.3 分离式设计分离式液压千斤顶采用分离式设计,即液压系统和千斤顶主体可以分离。
这种设计具有灵活性强、方便携带和使用的特点。
二、组成部分分离式液压千斤顶主要由以下三个部分组成:2.1 液压系统液压系统是分离式液压千斤顶的核心组成部分,包括油缸、阀组、油泵、油管等部件,负责实现升降重物和支撑重物的功能。
2.2 千斤顶主体千斤顶主体包括活塞、活塞杆、底座等部件,负责承受和传递压力。
2.3 控制部分控制部分包括遥控器、控制器等,负责控制液压系统的运行,实现升降、支撑等操作。
三、功能特点分离式液压千斤顶具有以下功能特点:3.1 高压液压分离式液压千斤顶采用高压液压技术,可提供强大的支撑力和提升力,能够满足各种重物支撑和提升的需求。
3.2 大顶力由于采用分离式设计,千斤顶主体可以与液压系统分离,使得千斤顶的顶力不受限于支撑点的距离,可以实现大顶力的支撑和提升。
3.3 分离式设计分离式设计使得分离式液压千斤顶具有灵活性强、方便携带和使用的特点,可以适应各种复杂环境下的操作。
四、使用方法使用分离式液压千斤顶需要以下步骤:4.1 连接准备在使用前,需要将液压系统和千斤顶主体连接好,并检查各部件是否正常工作。
4.2 控制操作根据需要,通过遥控器或控制器控制液压系统的运行,实现升降、支撑等操作。

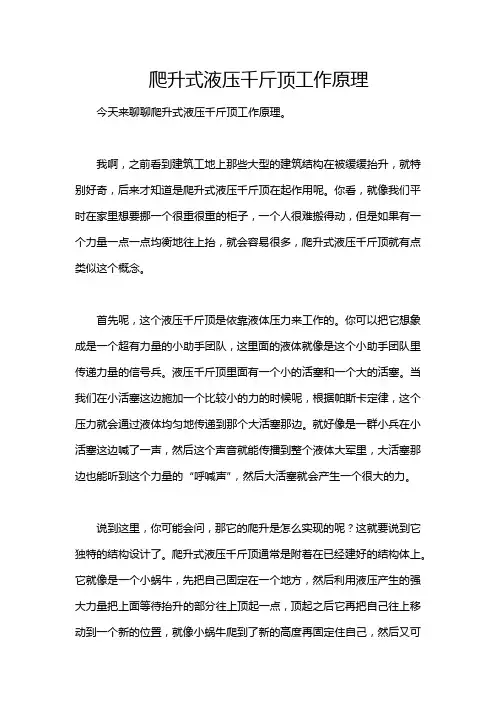

爬升式液压千斤顶工作原理今天来聊聊爬升式液压千斤顶工作原理。
我啊,之前看到建筑工地上那些大型的建筑结构在被缓缓抬升,就特别好奇,后来才知道是爬升式液压千斤顶在起作用呢。
你看,就像我们平时在家里想要挪一个很重很重的柜子,一个人很难搬得动,但是如果有一个力量一点一点均衡地往上抬,就会容易很多,爬升式液压千斤顶就有点类似这个概念。
首先呢,这个液压千斤顶是依靠液体压力来工作的。
你可以把它想象成是一个超有力量的小助手团队,这里面的液体就像是这个小助手团队里传递力量的信号兵。
液压千斤顶里面有一个小的活塞和一个大的活塞。
当我们在小活塞这边施加一个比较小的力的时候呢,根据帕斯卡定律,这个压力就会通过液体均匀地传递到那个大活塞那边。
就好像是一群小兵在小活塞这边喊了一声,然后这个声音就能传播到整个液体大军里,大活塞那边也能听到这个力量的“呼喊声”,然后大活塞就会产生一个很大的力。
说到这里,你可能会问,那它的爬升是怎么实现的呢?这就要说到它独特的结构设计了。
爬升式液压千斤顶通常是附着在已经建好的结构体上。
它就像是一个小蜗牛,先把自己固定在一个地方,然后利用液压产生的强大力量把上面等待抬升的部分往上顶起一点,顶起之后它再把自己往上移动到一个新的位置,就像小蜗牛爬到了新的高度再固定住自己,然后又可以继续下一次的顶升工作。
老实说,我一开始也不明白,它是怎么能够精确控制这个抬升的高度和速度的呢?后来发现这是和整个液压系统的设计有关。
这个液压系统就像是一个很精密的指挥官,它可以通过调节液体的流量来控制活塞运动的速度,就好比是指挥官指挥士兵走路的速度一样。
而抬升的高度则可以通过专门的行程控制装置来精准控制。
在实际应用里面可不少呢,像那些超高层的混凝土建筑,在逐层建设的时候,就需要用爬升式液压千斤顶来提升建筑模板和工作平台。
这样不仅可以提高工作效率,还能保障施工安全。
不过呢,使用这种爬升式液压千斤顶也有注意事项。
比如说,液压油必须要定期检查和更换,就像我们的汽车要定期换机油一样,不然的话液压油脏了或者不够了,那这个千斤顶可就不能好好工作了。

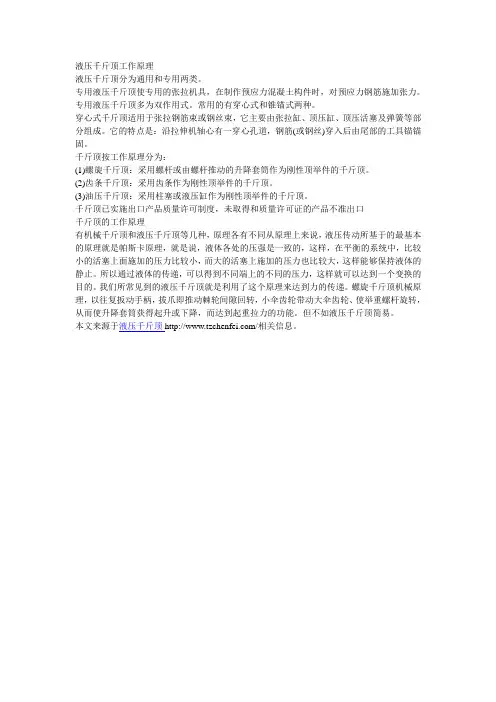

液压千斤顶工作原理
液压千斤顶分为通用和专用两类。
专用液压千斤顶使专用的张拉机具,在制作预应力混凝土构件时,对预应力钢筋施加张力。
专用液压千斤顶多为双作用式。
常用的有穿心式和锥锚式两种。
穿心式千斤顶适用于张拉钢筋束或钢丝束,它主要由张拉缸、顶压缸、顶压活塞及弹簧等部分组成。
它的特点是:沿拉伸机轴心有一穿心孔道,钢筋(或钢丝)穿入后由尾部的工具锚锚固。
千斤顶按工作原理分为:
(1)螺旋千斤顶:采用螺杆或由螺杆推动的升降套筒作为刚性顶举件的千斤顶。
(2)齿条千斤顶:采用齿条作为刚性顶举件的千斤顶。
(3)油压千斤顶:采用柱塞或液压缸作为刚性顶举件的千斤顶。
千斤顶已实施出口产品质量许可制度,未取得和质量许可证的产品不准出口
千斤顶的工作原理
有机械千斤顶和液压千斤顶等几种,原理各有不同从原理上来说,液压传动所基于的最基本的原理就是帕斯卡原理,就是说,液体各处的压强是一致的,这样,在平衡的系统中,比较小的活塞上面施加的压力比较小,而大的活塞上施加的压力也比较大,这样能够保持液体的静止。
所以通过液体的传递,可以得到不同端上的不同的压力,这样就可以达到一个变换的目的。
我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。
螺旋千斤顶机械原理,以往复扳动手柄,拔爪即推动棘轮间隙回转,小伞齿轮带动大伞齿轮、使举重螺杆旋转,从而使升降套筒获得起升或下降,而达到起重拉力的功能。
但不如液压千斤顶简易。
本文来源于液压千斤顶/相关信息。

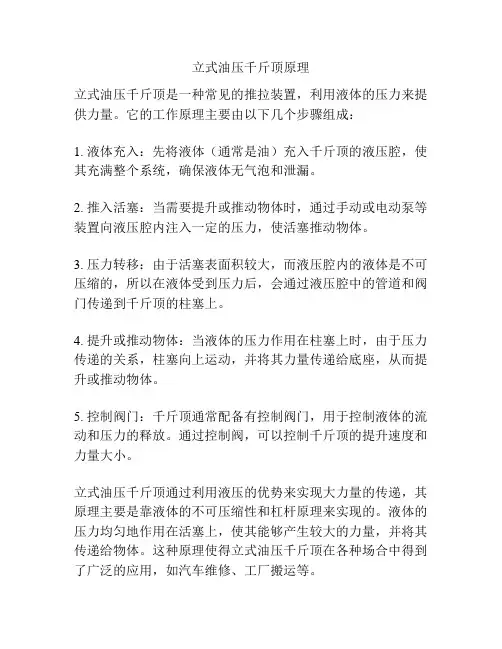

立式油压千斤顶原理
立式油压千斤顶是一种常见的推拉装置,利用液体的压力来提供力量。
它的工作原理主要由以下几个步骤组成:
1. 液体充入:先将液体(通常是油)充入千斤顶的液压腔,使其充满整个系统,确保液体无气泡和泄漏。
2. 推入活塞:当需要提升或推动物体时,通过手动或电动泵等装置向液压腔内注入一定的压力,使活塞推动物体。
3. 压力转移:由于活塞表面积较大,而液压腔内的液体是不可压缩的,所以在液体受到压力后,会通过液压腔中的管道和阀门传递到千斤顶的柱塞上。
4. 提升或推动物体:当液体的压力作用在柱塞上时,由于压力传递的关系,柱塞向上运动,并将其力量传递给底座,从而提升或推动物体。
5. 控制阀门:千斤顶通常配备有控制阀门,用于控制液体的流动和压力的释放。
通过控制阀,可以控制千斤顶的提升速度和力量大小。
立式油压千斤顶通过利用液压的优势来实现大力量的传递,其原理主要是靠液体的不可压缩性和杠杆原理来实现的。
液体的压力均匀地作用在活塞上,使其能够产生较大的力量,并将其传递给物体。
这种原理使得立式油压千斤顶在各种场合中得到了广泛的应用,如汽车维修、工厂搬运等。
千斤顶工作原理千斤顶是一种常见的起重工具,它利用液压原理来实现起重和支撑的功能。
在我们日常生活和工作中,经常会用到千斤顶来举起重物或者支撑汽车等。
那么,千斤顶是如何工作的呢?接下来,我们将详细介绍千斤顶的工作原理。
千斤顶的主要部件包括液压缸、活塞、液压油、泵手柄和液压管路等。
当我们使用千斤顶时,首先需要将泵手柄拉起来,这样就会在液压缸内产生真空。
接着,我们将千斤顶放置在需要起重或支撑的物体下方,然后将泵手柄按压,这样液压缸内的液压油就会被压缩,从而推动活塞向上移动。
活塞上的压力会传递到举起的物体上,从而实现起重或支撑的功能。
液压原理是千斤顶能够实现起重和支撑功能的关键。
液压系统利用液体不可压缩的特性,通过活塞的运动来传递力量。
在千斤顶中,液压油充满了整个液压系统,当泵手柄按压时,液压油会受到压力,从而推动活塞向上移动。
由于液体的不可压缩性,活塞上的压力会传递到举起的物体上,从而实现起重或支撑的功能。
千斤顶的工作原理简单而有效,它不仅可以实现起重和支撑的功能,而且操作简便,使用方便。
在使用千斤顶时,我们需要注意以下几点,首先,要确保千斤顶的承载能力能够满足需要举起的物体的重量;其次,要检查千斤顶的液压系统是否正常,液压油是否充足;最后,要正确使用千斤顶,避免使用不当导致意外发生。
总之,千斤顶是一种利用液压原理实现起重和支撑功能的工具,它的工作原理简单而有效。
通过使用千斤顶,我们可以轻松地举起重物或者支撑汽车等,为我们的生活和工作提供了便利。
在使用千斤顶时,我们需要注意安全,并正确操作,以确保工作顺利进行。
希望本文对你理解千斤顶的工作原理有所帮助。
液压千斤顶驱动方式1. 引言液压千斤顶是一种常见的用于举升和支撑重物的工具。
它通过液压原理实现力的放大,能够轻松地举起重物,并保持稳定的高度。
本文将介绍液压千斤顶的驱动方式,包括手动驱动和电动驱动两种方式。
2. 手动驱动方式手动驱动是最常见的液压千斤顶驱动方式之一。
它通常使用人力来操作,通过手柄或杠杆来提供力量。
下面将详细介绍手动驱动方式的原理和操作步骤。
2.1 原理手动驱动液压千斤顶的原理基于帕斯卡定律,即在封闭的液体中,压力传递是均匀且方向相同的。
当人力作用于手柄或杠杆时,通过传递给活塞产生一个小面积上的压力,然后这个压力通过连接管道传递给另一个活塞上较大的面积,从而产生更大的推力。
2.2 操作步骤手动驱动液压千斤顶的操作步骤如下:1.将液压千斤顶放置在需要举起或支撑的物体下方,确保其底座稳固。
2.手动驱动液压千斤顶通常有一个手柄或杠杆,将其连接到液压千斤顶上。
3.根据需要,选择合适的角度和位置来操作手柄或杠杆。
4.用力向下推动手柄或拉动杠杆,这将增加液压系统中的压力。
5.当达到所需高度时,停止推动手柄或拉动杠杆,并锁定液压系统,使其保持稳定。
3. 电动驱动方式除了手动驱动方式外,还有一种更方便快捷的驱动方式是电动驱动。
电动驱动液压千斤顶使用电机来提供力量,并通过控制装置来实现自动控制。
下面将介绍电动驱动方式的原理和特点。
3.1 原理电动驱动液压千斤顶的原理基于相同的帕斯卡定律。
不同之处在于它使用电机来提供力量,通过控制装置来控制电机的运行和停止,从而实现自动化操作。
3.2 特点电动驱动液压千斤顶具有以下特点:•自动化操作:通过控制装置可以实现自动控制,提高工作效率。
•力量稳定:电机提供的力量更加稳定,可以在较长时间内保持一致的推力。
•轻松操作:相比于手动驱动方式,电动驱动更加轻松省力。
4. 总结液压千斤顶是一种常用的举升和支撑工具,其驱动方式包括手动驱动和电动驱动两种。
手动驱动通过人力操作手柄或杠杆来提供力量,而电动驱动则使用电机和控制装置实现自动化操作。
手持式液压千斤顶工作原理
手持式液压千斤顶是一种常见的起重工具。
它的工作原理是利用液体的压缩性质,将手摇或电动泵产生的高压油液传递到千斤顶的活塞上,从而使其能够提升重物。
具体而言,手持式液压千斤顶的内部结构由油箱、油泵、液压缸、活塞、手柄和压力释放阀等组成。
当手动或电动泵产生高压油液时,油液将被输送到液压缸内,使得活塞上升。
同时,压力释放阀会控制油液的流量和压力,确保操作的安全性和稳定性。
手持式液压千斤顶的优点在于它可以通过手动或电动泵来控制
提升速度和高度,并且可以实现精确的控制和调整。
此外,它还具有体积小、移动方便、使用简单等优点,可以广泛应用于工程、制造和维修等领域。
- 1 -。
千斤顶结构及工作原理
当下常见的千斤顶,主要涵盖机械千斤顶与液压千斤顶两类。
就这两种常见千斤顶的结构及工作原理介绍如下,以供参考:
一、机械千斤顶。
机械千斤顶当中,应用最为广泛的当属螺旋千斤顶,结构主要由螺杆、手柄、底座、螺母套筒以及齿轮等若干部分构成。
工作原理:摇动其手柄,齿轮便会转动,带动螺杆沿螺旋旋转,接着使螺母套筒顶升,以此实现顶起重物的目标。
它运用了平行四边形的螺纹及原理,将旋转力转变为轴向力。
此外,其运用了杠杆原理,通过手动下压手柄杠杆,杠杆前端的棘爪会抵住齿条上的齿,将齿条向上抬升直至棘爪嵌入下一个齿条,如此反复下压杠杆,以达成千斤顶上升的效果。
二、液压千斤顶。
液压千斤顶结构:由大缸体和大活塞组成举升液压缸,杠杆手柄、小缸体、小活塞、单向阀和组成手动液压泵。
液压千斤顶工作原理:(1)如提起手柄使小活塞向上移动,小活塞下端油腔容积增大,形成局部真空,这是单向阀打开,通过吸油管从油箱中吸油; (2)用力压下手柄,小活塞下移,小缸体下腔的压力升高,小缸体下腔的油液经管道输入大缸体的下腔,迫使大活塞向上移动,顶起重物。
(3)再次提起手柄吸油时,举升缸的下腔的压力油将力图倒流入手动泵内,但此时单向阀自动关闭,使油液不能倒流,从而保证了重物不会自行下落。
不断地往复扳动手柄,就能不断地把油液压入举升缸的
下腔,使重物逐渐地升起。
(4)如果打开截止阀,举升缸的下腔的油液通过管道、截止阀流回油箱,大活塞在重物和自重作用下向下移动,回到原始位置。
液压千斤顶的原理
液压千斤顶是一种常见的工业工具,它的工作原理源于液压力。
液压力是指在液体中传递的压力,由于液体不可压缩,因此液压力可以通过液体传递到任何位置。
液压千斤顶是利用这一原理来实现物体的举升和压缩的。
本文将详细介绍液压千斤顶的原理和工作过程。
一、液压千斤顶的结构
液压千斤顶主要由两个部分组成:液压缸和泵站。
液压缸通常由钢制缸体和活塞组成,缸体内装有油封和活塞密封圈,以防止液压油泄漏。
泵站包括手动泵、电动泵或气动泵,用来将液压油压入液压缸中,从而实现液压千斤顶的举升和压缩功能。
二、液压千斤顶的工作原理
液压千斤顶的工作原理基于巴斯德原理(Pascal's principle),即压力在液体中均匀分布,且大小与液体受力面积成正比。
液压千斤顶的工作过程如下:
1. 将泵站与液压缸相连,使液压缸内充满液压油。
2. 当泵站施加力时,液压油被压入液压缸内,从而使活塞向上运动。
3. 活塞向上运动时,液压缸内的液压油被挤压到活塞的上部,从而使活塞上部的压力增加。
4. 由于巴斯德原理的作用,活塞上部的压力会传递到液压缸的下部,从而推动被举起的物体向上运动。
5. 当泵站停止施加力时,液压千斤顶会保持在当前高度。
三、液压千斤顶的优点
液压千斤顶具有以下优点:
1. 力量大:液压千斤顶可以产生大量的力量,可以用于举起重物或压缩物体。
2. 稳定性好:液压千斤顶可以保持在任何高度,不会因外界干扰而发生变化。
3. 操作简单:液压千斤顶可以通过手动泵、电动泵或气动泵来操作,非常方便。
4. 节能环保:液压千斤顶不需要电力或燃料,只需液压油就可以工作,节能环保。
四、液压千斤顶的应用
液压千斤顶广泛应用于工业、农业和建筑领域,包括:
1. 举升重物:液压千斤顶可以用于举起重物,例如汽车、机器等。
2. 压缩物体:液压千斤顶可以用于压缩物体,例如金属板、木板等。
3. 挤压物体:液压千斤顶可以用于挤压物体,例如制作管道、线路等。
4. 修建建筑:液压千斤顶可以用于修建建筑,例如举起钢梁、混凝土板等。
五、总结
液压千斤顶是一种基于液压力的工具,具有力量大、稳定性好、
操作简单、节能环保等优点。
它广泛应用于工业、农业和建筑领域,可以用于举起重物、压缩物体、挤压物体、修建建筑等。
了解液压千斤顶的工作原理和应用,可以帮助我们更好地使用和维护它。
