扭力冲击器在A超深井钻井提速中的应用

25近年来，基于黏滑振动理论，旋冲钻井技术应用于 PDC 钻头取得了突破性进展，实现 PDC 钻头提速及提高进尺。

自激振荡式旋转冲击钻井工具也在试验中取得了较好的效果。

1 工具介绍1.1 工作原理旋冲钻井技术是在旋转钻井的基础上，增加一个自激振荡式旋转冲击钻井工具（旋冲短节）产生的高频冲击作用，使钻头承受周期性的冲击载荷辅助破岩。

旋冲短节的核心部件是自激振荡器和冲击传递杆，辅助破岩主要有两种方式（图1）。

图1 旋冲短节工作原理示意图（1）机械冲击：钻头可以直接与旋冲短节相连，钻井液高速流经内部的自激振荡器，形成水力脉冲作用于冲击传递杆，产生低幅高频机械冲击力传递至钻头，对钻头施加5~20kN、40Hz左右的冲击力，提高钻头破岩效果。

（2）水力脉冲：钻井液高速流经自激振荡器所产生的水力脉冲再向下传递，经钻头水眼喷出，形成脉冲射流作用于井底，强化井底清洗，改善井底岩石的受力状况，降低岩石破坏强度。

1.2 性能参数旋冲短节采用自激振荡腔作为水力振荡元件，为保证工具正常工作，钻井过程中必须达到一定的排量；同时为使工具在开泵后能够将冲击振动有效传递至钻头，钻井过程中所施加的钻压必须超过“闭合钻压”。

常见工具的性能参数如表1所示。

表1 旋冲短节性能参数表型号长度 mm 外径 mm 壁厚mm 压力损耗 MPa 使用时间h 耐温℃排量L/s 闭合钻压 t ZJXC-178123018020.51-2≥200200≥32 2.32ZJXC-2031320203252-3≥200200≥42 4.31ZJXC-2301460230323-4≥200200≥506.861.3 工具特点自激振荡式旋转冲击钻井工具在深井钻井中的应用刘景涛１　李斐１　孙振２1. 中石化西北油田分公司 新疆 乌鲁木齐 8300002. 中石化江苏油田工程技术研究院 江苏 扬州 225100摘要：为进一步提高塔河工区深井、超深井的机械钻速，在该区块试验了旋冲钻井技术。

扭转冲击钻井稳态钻进动力学特性及现场应用李思琪;毕福庆;李玮;赵欢;李显义【摘要】为了解决PDC钻头在深井钻进时出现的黏滑效应问题,提出扭转冲击钻井提速技术.保持该技术在稳定的工作状态是提速的关键.为研究扭转冲击钻井稳态钻进时的动力学特性,基于振动学理论,建立考虑钻杆能量耗散的扭转冲击钻井系统力学模型,基于稳态钻进条件对力学模型求解,分析模型特征参数对冲击系统动力学特性的影响规律,最后通过扭转冲击工具的现场应用实例进一步验证扭转冲击钻井稳态钻进的提速效果.结果表明:高钻压低转速配合优选的PDC钻头有利于扭转冲击钻井稳态钻进;钻柱的阻尼和刚度分别有利于扭转切削运动和轴向钻进运动;钻头与岩石相互作用特征参数对扭转冲击钻井稳态钻进影响不明显.文安M井应用实例表明扭转冲击钻井稳态钻进可减缓PDC钻头磨损、显著提高机械钻速.【期刊名称】《中国石油大学学报（自然科学版）》【年(卷),期】2019(043)002【总页数】8页(P97-104)【关键词】钻井;PDC钻头;动力学特性;稳态钻进;钻速;现场应用【作者】李思琪;毕福庆;李玮;赵欢;李显义【作者单位】东北石油大学石油工程学院,黑龙江大庆163318;中国石油大庆油田第五采油厂,黑龙江大庆163513;东北石油大学石油工程学院,黑龙江大庆163318;东北石油大学石油工程学院,黑龙江大庆163318;中国石油钻井工程技术研究院,北京102206【正文语种】中文【中图分类】TE21扭转冲击钻井技术作为一种新兴的钻井提速技术可以解决当前深部地层钻井时钻头寿命短、钻进效率低等难题[1],实现延长钻头寿命、提高机械钻速的目的[2-3]。

目前有关扭转冲击钻井技术的研究一方面集中于PDC钻头扭转切削破岩机制[4-6],一方面集中于可以实现扭转冲击作用的辅助破岩工具的设计和研发[7-9],此外,还有一部分关于扭转冲击钻井钻柱动力学特性开展[10-11]。

然而,现有的关于扭转冲击钻井动力学特性的研究主要针对非稳态钻进条件下开展[12-13],而扭转冲击钻井技术的核心是通过辅助破岩工具使常规的旋转钻井长期处于稳定钻井状态,因此稳态钻进时扭转冲击钻井的动力学特性也不可忽略。

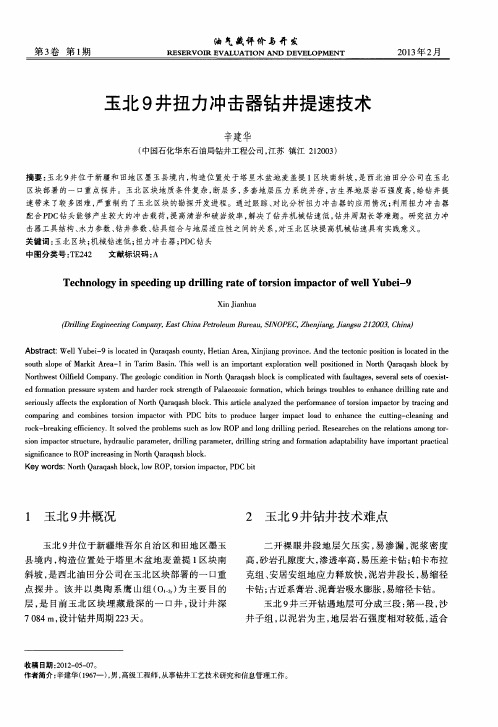

玉北9井扭力冲击器钻井提速技术辛建华【摘要】玉北9井位于新疆和田地区墨玉县境内，构造位置处于塔里木盆地麦盖提1区块南斜坡，是西北油田分公司在玉北区块部署的一口重点探井。

玉北区块地质条件复杂，断层多，多套地层压力系统并存，古生界地层岩石强度高，给钻井提速带来了较多困难，严重制约了玉北区块的勘探开发进程。

通过跟踪、对比分析扭力冲击器的应用情况；利用扭力冲击器配合PDC钻头能够产生较大的冲击载荷，提高清岩和破岩效率，解决了钻井机械钻速低，钻井周期长等难题。

研究扭力冲击器工具结构、水力参数、钻井参数、钻具组合与地层适应性之间的关系，对玉北区块提高机械钻速具有实践意义。

%Well Yubei-9 is located in Qaraqash county, Hetian Area, Xinjiang province. And the tectonic position is located in the south slope of Markit Area-1 in Tarim Basin. This well is an important exploration well positioned in North Qaraqash block by Northwest Oilfield Company. The geologic condition in North Qaraqash block is complicated with faultages, several sets of coexist-ed formation pressure system and harder rock strength of Palaeozoic formation, which brings troubles to enhance drilling rate and seriously affects the exploration of North Qaraqash block. This article analyzed the performance of torsion impactor by tracing and comparing and combines torsion impactor with PDC bits to produce larger impact load to enhance the cutting-cleaning and rock-breaking efficiency. It solved the problems such as low ROP and long drilling period. Researches on the relations among tor-sion impactor structure, hydraulic parameter, drilling parameter, drilling string andformation adaptability have important practical significance to ROP increasing in North Qaraqash block.【期刊名称】《油气藏评价与开发》【年(卷),期】2013(000)001【总页数】4页(P65-68)【关键词】玉北区块;机械钻速低;扭力冲击器;PDC钻头【作者】辛建华【作者单位】中国石化华东石油局钻井工程公司，江苏镇江 212003【正文语种】中文【中图分类】TE2421 玉北9井概况玉北9井位于新疆维吾尔自治区和田地区墨玉县境内，构造位置处于塔里木盆地麦盖提1区块南斜坡，是西北油田分公司在玉北区块部署的一口重点探井。

Ⅱ型扭力冲击钻井提速工具的开发应用张克明;张昕;伊明;王伟罡;张胜鹏;李富强;王锋【摘要】青海油田尖顶山具有地质构造复杂、地层可钻性差的特点,其中基岩段的岩石可钻性可以达到9～10级,导致该区块机械钻速低,钻具寿命短,这一情况一直制约着该区块钻井提速.针对上述问题,西部钻探钻井工程技术研究院自主研发了Ⅱ型扭力冲击钻井提速工具(简称Ⅱ型扭冲)以及相配套的PDC钻头.青海油田尖北1～4井基岩段的钻井过程中使用了Ⅱ型扭冲,机械钻速获得了重大突破,机械钻速较钻井设计提高了2.85倍,较使用螺杆+PDC钻头的尖探1井同层段钻速最大提高3.71倍,相比较尖探1井基岩段的钻井过程减少了5次起下钻趟数,显著的解决了尖北区块基岩层钻速低,钻头寿命短的问题.Ⅱ型扭冲+PDC钻头的配套提速技术为青海油田基岩钻井提速提效提供了新的技术途径.【期刊名称】《机械研究与应用》【年(卷),期】2019(032)004【总页数】4页(P118-120,123)【关键词】扭冲工具;尖北区块;机械钻速;PDC钻头【作者】张克明;张昕;伊明;王伟罡;张胜鹏;李富强;王锋【作者单位】西部钻探钻井工程技术研究院,新疆乌鲁木齐 830001;西部钻探钻井工程技术研究院,新疆乌鲁木齐 830001;西部钻探钻井工程技术研究院,新疆乌鲁木齐 830001;西部钻探钻井工程技术研究院,新疆乌鲁木齐 830001;西部钻探钻井工程技术研究院,新疆乌鲁木齐 830001;西部钻探钻井工程技术研究院,新疆乌鲁木齐 830001;青海油田分公司勘探事业部,青海花土沟 816400【正文语种】中文【中图分类】TE9210 引言随我国油气勘探开发，钻井深度逐渐由浅层向深层延伸，岩石可钻性越来越差[1-2]。

目前深部地层钻井仍存在着以下难题，一是传统钻井方式在深部硬地层中钻进时机械钻速不高，并且钻具极易容易损坏，增加了额外的起钻成本；二是现有高效破岩技术在深部地层中应用效果不好，并且极易产生钻头粘滑、振动、钻头脱压等问题；三是购买国外先进钻井技术花费巨大，并且工具维护较为困难[3-4]。
