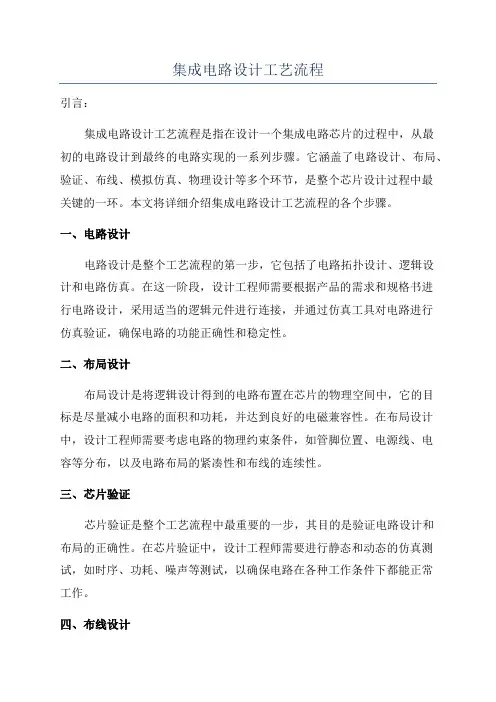

集成电路设计工艺流程引言：集成电路设计工艺流程是指在设计一个集成电路芯片的过程中，从最初的电路设计到最终的电路实现的一系列步骤。
它涵盖了电路设计、布局、验证、布线、模拟仿真、物理设计等多个环节，是整个芯片设计过程中最关键的一环。
本文将详细介绍集成电路设计工艺流程的各个步骤。
一、电路设计电路设计是整个工艺流程的第一步，它包括了电路拓扑设计、逻辑设计和电路仿真。
在这一阶段，设计工程师需要根据产品的需求和规格书进行电路设计，采用适当的逻辑元件进行连接，并通过仿真工具对电路进行仿真验证，确保电路的功能正确性和稳定性。
二、布局设计布局设计是将逻辑设计得到的电路布置在芯片的物理空间中，它的目标是尽量减小电路的面积和功耗，并达到良好的电磁兼容性。
在布局设计中，设计工程师需要考虑电路的物理约束条件，如管脚位置、电源线、电容等分布，以及电路布局的紧凑性和布线的连续性。
三、芯片验证芯片验证是整个工艺流程中最重要的一步，其目的是验证电路设计和布局的正确性。
在芯片验证中，设计工程师需要进行静态和动态的仿真测试，如时序、功耗、噪声等测试，以确保电路在各种工作条件下都能正常工作。
四、布线设计布线设计是在布局设计的基础上完成的，它的目标是将电路连接起来，使得电路之间的信号传输快速、准确。
在布线设计中，设计工程师需要考虑信号线的长度、延迟、驱动能力等因素，并采用合适的布线技术和算法进行布线规划和优化。
五、物理设计物理设计是在布局设计和布线设计完成的基础上进行的，它的目的是生成芯片的物理布图。
在物理设计中，设计工程师需要进行版图分割、填充、扩展和迁移等操作，以满足制造工艺的要求，并通过检查和校验工具对布图进行验证。
六、仿真验证仿真验证是对芯片布局和物理设计的验证。
在仿真验证中，设计工程师需要进行板级仿真、电气规则检查、功耗和噪声分析等测试，以确保芯片在实际使用中能够正常运行。
七、制造准备制造准备是在仿真验证完成后进行的，它包括芯片的版图导出、掩膜制作和晶圆制造等步骤。
集成电路设计与制造流程集成电路设计与制造是一项极为复杂和精密的工程，涉及到多个工序和专业知识。
下面将介绍一般的集成电路设计与制造流程，以及每个流程所涉及到的关键步骤。
集成电路设计流程：1. 系统层面设计：首先需要明确设计的目标和要求，确定电路所需的功能和性能。
根据需求，进行系统级设计，包括电路结构的选择、功能模块的划分和性能评估等工作。
2. 电路设计：在系统层面设计的基础上，进行电路级的设计。
设计师需要选择合适的电子元器件，如晶体管、电容器和电阻器等，根据电路的功能和性能需求，设计电路的拓扑结构和组成。
这一阶段还需要进行电路仿真与优化，确保电路在各种条件下的正常工作。
3. 物理设计：对电路进行物理布局和布线设计。
根据电路的拓扑结构和组成，将不同的器件进行布局，以优化电路的性能和减少信号干扰。
随后进行布线设计，将各个器件之间的电路连接起来，并进行必要的引脚分配。
4. 电气规则检查：进行电气规则检查，确保电路满足设定的电气和物理规则，如电源电压、电流、信号强度和噪声等容忍度。
5. 逻辑综合：将电路的逻辑描述转换为门级或寄存器传输级的综合描述。
通过逻辑综合，能够将电路转换为可以在硬件上实现的门级网络，并且满足设计的目标和要求。
6. 静态时序分析：对电路进行静态时序分析，以确保电路在不同的时钟周期下，能够满足设定的时序限制。
这是保证电路正确工作的关键步骤。
7. 物理验证：对设计好的电路进行物理验证，主要包括电路布局和布线的验证，以及电路中的功耗分析和噪声分析等。
这些验证可以帮助设计师发现和解决潜在的问题，确保电路的正常工作。
集成电路制造流程：1. 掩膜设计：根据电路设计需求，设计和制作掩膜。
掩膜是用来定义电路的结构和元器件位置的模板。
2. 掩膜制作：使用光刻技术将掩膜图案投射到硅片上，形成电路的结构和元器件。
此过程包括对硅片进行清洗、涂覆光刻胶、曝光、显影和去胶等步骤。
3. 硅片加工：将硅片进行物理和化学处理，形成电路中的PN 结、栅极和源极等结构。
模拟集成电路设计流程集成电路设计是指将数字电路、模拟电路以及其他电路功能集成在一块芯片上的过程。
它是一项复杂而精细的工作，涵盖了电路设计、逻辑设计、物理设计、设计验证和制造等多个环节。
以下是一个典型的集成电路设计流程的简要描述。
1.需求分析：在开始设计之前，首先需要明确设计的需求和目标。
这包括电路功能、性能要求、功耗要求、制造成本等方面的要求。
在此阶段，研发团队需要与客户或产品管理团队进行沟通，以确保设计的成功。
2.电路设计：在需求分析的基础上，设计师将开始进行电路设计。
这包括数字电路和模拟电路的设计。
数字电路设计使用逻辑门、寄存器、计数器等基本元件进行设计，而模拟电路设计使用电容、电感、放大器等元件进行设计。
在设计过程中，设计师需要使用电路设计软件进行模拟和验证，以确保电路的正确性和性能。
3. 逻辑设计：在电路设计的基础上，进行逻辑设计是非常重要的。
逻辑设计是将功能需求转化为逻辑电路的过程。
在此阶段，设计师将使用硬件描述语言（HDL）如VHDL或Verilog进行编写。
还可以使用逻辑设计软件进行模拟和验证，以确保功能的正确性和稳定性。
4. 物理设计：物理设计是将逻辑设计转化为物理布局和布线的过程。
在此阶段，设计师将把电路元件放置在芯片中，并通过布线连接它们。
物理设计需要考虑电路的布局、信号传输延迟、电源噪声等因素。
设计师通常使用物理设计工具，如CADENCE或Synopsys等软件进行设计。
5.验证和仿真：设计完成后，需要进行验证和仿真，以确保设计的正确性和性能。
验证过程包括功能验证、时序验证、电气验证、功耗验证等。
设计团队使用专业的电路仿真工具来模拟设计，并进行功能和性能测试。
在此阶段，如果发现问题，设计师将返回前面的步骤进行修改和优化。
6.制造准备：一旦电路设计验证通过，设计团队将准备相应的制造文档。
制造文档包括版图设计、掩膜图、材料清单、工艺规格等。
设计团队还需要与芯片制造商进行合作，确保设计可以被成功制造。
模拟集成电路设计流程集成电路设计流程是指针对特定的功能、性能和工艺要求，通过一系列设计步骤将电路实现在单一芯片上的过程。
下面将详细介绍集成电路设计流程。
第一步：需求分析在这一阶段，设计师首先与客户进行沟通，了解他们的需求和目标。
根据客户的要求，设计师需要明确电路的功能、性能、工艺要求等，以便后续的设计工作。
第二步：电路设计在电路设计阶段，设计师通常会运用计算机辅助设计（CAD）工具，绘制电路原理图。
该原理图表达了电路的各个组成部分以及它们的连接方式。
设计师需要合理选择器件、元件和电路拓扑结构，确保设计满足需求。
第三步：电路模拟在电路模拟阶段，设计师使用电路仿真软件对设计的电路进行模拟。
通过输入各个引脚的电压或电流信号，仿真软件可以预测电路的行为和性能。
这包括输出电压、电流、功率、频率响应等。
第四步：电路布局设计在电路布局设计阶段，设计师将电路的各个元件和连接线摆放在芯片上，以实现最佳的电气和物理特性。
布局的目标是减小元件之间的电容和电感，以及减小串扰和噪声干扰。
第五步：电路布线设计在电路布线设计阶段，设计师连通各个元件和引脚，形成实际的交互连接。
布线的目标是最大程度地减小电路的延迟和功率消耗，同时提高信号完整性和电路性能。
第六步：电路验证在电路验证阶段，设计师使用电路验证工具对设计的电路进行验证。
验证的目标是确保电路满足需求，并且没有任何错误或故障。
第七步：物理设计在物理设计阶段，设计师将电路的布局和布线信息转换为物理版图。
这包括确定芯片尺寸、电路层次、元件摆放和布线、金属线层、填充等。
物理设计的目标是满足工艺制约条件，并且最大程度地减小芯片面积和功耗。
第八步：工艺设计在工艺设计阶段，设计师根据制造工艺的要求，提供物理版图，包括图形层次、金属层次、曝光层次等。
这使制造商能够根据工艺要求进行后续的加工和制造。
第九步：芯片制造在芯片制造阶段，制造商使用光刻、薄膜沉积、离子注入等工艺制造出芯片。
这些步骤涉及一系列微细的操作，确保电路的每个部分都按照规划进行生产。
