第1篇
一、实验目的
1. 了解感应渗氮的原理和方法。
2. 掌握感应渗氮设备的使用技巧。
3. 通过实验，研究不同工艺参数对渗氮效果的影响。
二、实验原理
感应渗氮是一种表面处理方法，利用高频感应加热，使工件表面产生氮化层，提高工件表面的耐磨性、耐腐蚀性和疲劳强度。实验中，通过改变加热时间、电流强度、氮气流量等工艺参数，研究其对渗氮效果的影响。
三、实验材料与设备
1. 实验材料：45号钢棒材
2. 实验设备：
（1）感应加热炉
（2）氮气瓶
（3）流量计
（4）游标卡尺
（5）金相显微镜
四、实验步骤
1. 准备实验材料：将45号钢棒材切割成一定尺寸，并经过表面处理，确保实验表面无油污、锈蚀等。
2. 设定实验参数：根据实验要求，确定加热时间、电流强度、氮气流量等工艺参数。
3. 安装工件：将处理好的工件放入感应加热炉中，调整好工件的位置，确保加热均匀。 4. 启动设备：打开氮气瓶阀门，调节流量计，使氮气流量达到实验要求。然后开启感应加热炉，开始加热。
5. 实验过程：在实验过程中，记录加热时间、电流强度、氮气流量等参数。
6. 实验结束：加热时间达到预定值后，关闭感应加热炉，停止加热。待工件冷却后，取出工件。
7. 测试与分析：使用游标卡尺测量工件尺寸，观察表面质量。将渗氮后的工件进行金相分析，观察氮化层深度、组织结构等。
五、实验结果与分析
1. 实验结果
（1）渗氮层深度：根据金相分析结果，渗氮层深度随加热时间的增加而增加。
（2）组织结构：渗氮层主要由ε相和Fe4N组成，随着加热时间的增加，ε相和Fe4N的比例逐渐增加。
（3）硬度：渗氮层的硬度随加热时间的增加而增加，达到一定时间后，硬度趋于稳定。
2. 结果分析
（1）加热时间：加热时间对渗氮效果有显著影响。加热时间越长，渗氮层深度越大，硬度越高。但过长的加热时间会导致氮化层内部产生裂纹，影响工件的使用性能。
渗氮

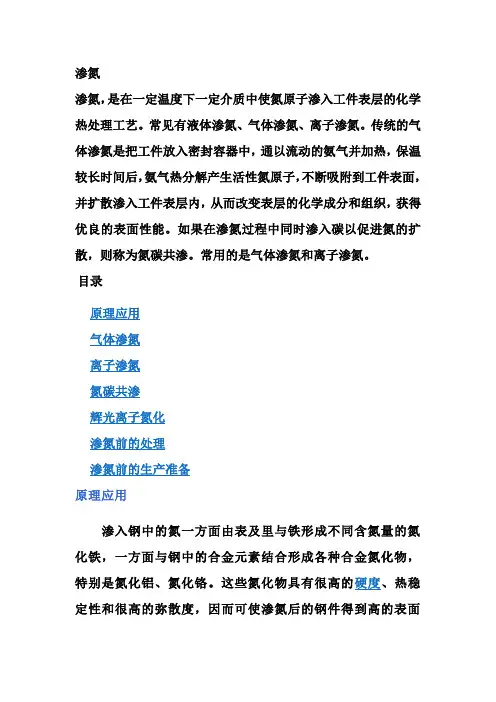

渗氮，是在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。常见有液体渗氮、气体渗氮、离子渗氮。传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长时间后，氨气热分解产生活性氮原子，不断吸附到工件表面，并扩散渗入工件表层内，从而改变表层的化学成分和组织，获得优良的表面性能。如果在渗氮过程中同时渗入碳以促进氮的扩散，则称为氮碳共渗。常用的是气体渗氮和离子渗氮。
目录
原理应用
气体渗氮
离子渗氮
氮碳共渗
辉光离子氮化
渗氮前的处理
渗氮前的生产准备
原理应用
渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁，一方面与钢中的合金元素结合形成各种合金氮化物，特别是氮化铝、氮化铬。这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。与渗碳工艺相比，渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。渗氮有多种方法，常用的是气体渗氮和离子渗氮。 钢铁渗氮的研究始于20世纪初，20年代以后获得工业应用。最初的气体渗氮，仅限于含铬、铝的钢，后来才扩大到其他钢种。从70年代开始，渗氮从理论到工艺都得到迅速发展并日趋完善，适用的材料和工件也日益扩大，成为重要的化学热处理工艺之一。
气体渗氮
一般以提高金属的耐磨性为主要目的，因此需要获得高的表面硬度。它适用于38CrMoAl等渗氮钢。渗氮后工件表面硬度可达HV850～1200。渗氮温度低，工件畸变小，可用于精度要求高、又有耐磨要求的零件，如镗床镗杆和主轴、磨床主轴、气缸套筒等。但由于渗氮层较薄，不适于承受重载的耐磨零件。 气体参氮可采用一般渗氮法（即等温渗氮）或多段（二段、三段）渗氮法。前者是在整个渗氮过程中渗氮温度和氨气分解率保持不变。温度一般在480～520℃之间,氨气分解率为15～30％,保温时间近80小时。这种工艺适用于渗层浅、畸变要求严、硬度要求高的零件，但处理时间过长。多段渗氮是在整个渗氮过程中按不同阶段分别采用不同温度、不同氨分解率、不同时间进行渗氮和扩散。整个渗氮时间可以缩短到近50小时，能获得较深的渗层，但这样渗氮温度较高，畸变较大。 还有以抗蚀为目的的气体渗氮，渗氮温度在 550～700℃之间,保温0.5～3小时，氨分解率为35～70％，工件表层可获得化学稳定性高的化合物层，防止工件受湿空气、过热蒸汽、气体燃烧产物等的腐蚀。
合金钢表面渗氮处理
合金钢表面渗氮处理是一种常用的表面强化技术，通过在合金钢表面形成一层富氮的硬脆化层，能够显著提高合金钢的硬度、耐磨性和耐蚀性等性能。本文将从合金钢的渗氮原理、渗氮工艺以及渗氮处理后的性能改善等方面进行介绍。
一、合金钢渗氮的原理
合金钢渗氮是指在合金钢表面通过高温氨气气氛中进行渗氮处理，使氮原子在合金钢表面扩散并溶解于铁基体中，形成一层富氮的固溶层。渗氮过程中，氮原子与钢中的合金元素发生化学反应，形成氮化物，这些氮化物具有良好的硬度和耐磨性，从而提高了合金钢的表面硬度和耐磨性。
二、合金钢渗氮的工艺
合金钢渗氮一般采用气体渗透法或离子渗透法。气体渗透法是将合金钢置于一定温度下的氨气气氛中，通过氨气的渗透作用使氮原子扩散到合金钢表面，并在表面形成一层氮化物。离子渗透法是利用离子源将氮原子离子注入合金钢表面，形成富氮的固溶层。
合金钢渗氮的工艺参数包括温度、渗氮时间和渗氮气氛的控制。温度是控制渗氮层深度和硬度的重要参数，一般温度在550℃-600℃之间。渗氮时间与渗透层的厚度有关，一般在数小时至十几小时之间。渗氮气氛的选择要根据具体的合金钢材料和要求来确定，常用的有氨气和混合气氛。
三、合金钢渗氮处理后的性能改善
合金钢经过渗氮处理后，表面形成了一层氮化物，这些氮化物具有很高的硬度和耐磨性，能够显著提高合金钢的表面硬度和耐磨性。同时，渗氮处理还能够提高合金钢的抗疲劳性能和抗腐蚀性能，延长合金钢的使用寿命。
渗氮处理后的合金钢在摩擦、磨损和腐蚀等方面表现出优异的性能。渗氮层硬度高，能够有效抵抗磨损和划伤，提高合金钢的抗磨损性能。渗氮层对于腐蚀介质的侵蚀能力较强，能够有效抵抗酸碱腐蚀和氧化腐蚀，提高合金钢的耐蚀性能。此外，渗氮处理还能够提高合金钢的表面光洁度和装饰性能，使其更具美观性。
合金钢表面渗氮处理是一种有效的表面强化技术，能够显著提高合金钢的硬度、耐磨性和耐蚀性等性能。通过合理控制渗氮工艺参数，可以获得理想的渗氮效果。渗氮处理后的合金钢具有广泛的应用前景，在汽车、机械、航空航天等领域有着重要的应用价值。
渗氮
求助编辑百科名片
渗氮，是在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。常见有液体渗氮、气体渗氮、离子渗氮。传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长时间后，氨气热分解产生活性氮原子，不断吸附到工件表面，并扩散渗入工件表层内，从而改变表层的化学成分和组织，获得优良的表面性能。如果在渗氮过程中同时渗入碳以促进氮的扩散，则称为氮碳共渗。常用的是气体渗氮和离子渗氮。
目录
原理应用
气体渗氮
离子渗氮
氮碳共渗
辉光离子氮化
渗氮前的处理
渗氮前的生产准备
编辑本段原理应用
渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁，一方面与钢中的合金元素结合形成各种合金氮化物，特别是氮化铝、氮化铬。这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。与渗碳工艺相比，渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。渗氮有多种方法，常用的是气体渗氮和离子渗氮。
钢铁渗氮的研究始于20世纪初，20年代以后获得工业应用。最初的气体渗氮，仅限于含铬、铝的钢，后来才扩大到其他钢种。从70年代开始，渗氮从理论到工艺都得到迅速发展并日趋完善，适用的材料和工件也日益扩大，成为重要的化学热处理工艺之一。
编辑本段气体渗氮
一般以提高金属的耐磨性为主要目的，因此需要获得高的表面硬度。它适用于38CrMoAl等渗氮钢。渗氮后工件表面硬度可达HV850～1200。渗氮温度低，工件畸变小，可用于精度要求高、又有耐磨要求的零件，如镗床镗杆和主轴、磨床主轴、气缸套筒等。但由于渗氮层较薄，不适于承受重载的耐磨零件。
