资料严制# 测量复核记录
施记表（隧）8—1
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位工程名称 日 期
复核部位 测量复核人
原施测人 仪器名称编号
测
量
复
核
情
况
（
示
意
图
）
复核结论
资料严制#
测量监理工程师：
年 月 日
南京市市政公用工程质量安全监督站监制
资料严制# 导线点复测记录
施记表（隧）8—2
建设单位： 监理单位： 合同号：
施工单位： 编 号：
工程名称： 仪器名称及编号： 复测部位： 日 期：
测点 测角
° ′ ″ 方位角
° ′ ″ 距离
(m) 纵坐标增量△X
(m) 横坐标增量△Y
(m) 纵坐标X
(m) 横坐标Y
(m) 备 注
计算（另附简图）： 结论：
1、角度闭合差： f测= f容=
2、坐标增量闭合差： fx= fy=
3、导线相对闭合差： f= K=
XXX项目隧道
掌子面地质素描记录表
施工里程：k0+426 地质预报单位：
编号 名称 状态描述
1 掌子面尺寸 开挖宽度（m） / 开挖高度（m） / 开挖面积（m2） 12.56 开挖方式 TBM 其它：
2 掌子面状态 稳定 正面掉块√ 正面挤出 正面不能自稳 其它：
3 毛开挖面
状态 自稳 随时间松弛、
掉块 自稳困难、
要及时支护√ 要超前支护 其它：
4 岩石强度 30~60（MPa） 15~30（MPa）√ 5~15（MPa） <5（MPa） 其它：
5 风化程度 微风化 中风化 强风化√ 全风化 其它：
6 裂隙宽度 >5（mm） 3~5（mm）√ 1~3（mm） <1（mm） 其它：
7 裂隙状态 密集 部分张开 开口 夹有黏土√ 其它：
8 涌水状态 无水 湿润或滴水√ 渗水 涌出或喷出 特别大
9 岩溶发育程度 微发育√ 弱发育 中等发育 强烈发育
10 设计围岩级别 Ⅳ 建议围岩级别 Ⅴ
11 天气情况 /
附
图
地
质
描
述 岩层岩性以凝灰岩为主，块状构造，岩质较硬，岩体结构较破碎。掌子面处节理较发育，围岩较破碎。节理裂隙产状168°∠83°~187°∠81°，呈闭合状，发育深度小。
编写： 复核： 监理： 日期： XXX项目隧道
掌子面地质素描记录表
施工里程：k0+430 地质预报单位：
编号 名称 状态描述
1 掌子面尺寸 开挖宽度（m） / 开挖高度（m） / 开挖面积（m2） 12.56 开挖方式 TBM 其它：
2 掌子面状态 稳定 正面掉块√ 正面挤出 正面不能自稳 其它：
3 毛开挖面
状态 自稳 随时间松弛、
掉块 自稳困难、
要及时支护√ 要超前支护 其它：
4 岩石强度 30~60（MPa） 15~30（MPa）√ 5~15（MPa） <5（MPa） 其它：
隧道进出洞人员登记制度及表格(最新) 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2
集双高速公路集安至通化段 JTL05标
隧
道
进
出
洞
安
全
管
理
制
度 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢3
成都市路桥工程股份有限公司
集安至通化高速公路JTL05工程项目经理
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢4
隧道进出洞安全管理制度
1、凡进洞施工人员必须由带班负责人在洞口值班室进行现场登记，明确施工的人数、时间及地点，出洞时清点人数，做好记录。
2、进洞施工人员必须佩戴安全防护用品，凡未佩戴安全防护用品者，进洞值班人员有权阻止进洞。
3、进洞施工人员及车辆应服从现场管理人员指挥，人员靠边行走，车辆限速行驶，注意现场安全警示标识，确保安全。
4、洞口值班人员必须佩戴袖标执行任务，值班安全员监督检查进出洞口人员的登记情况是否属实。
5、凡发现未严格执行进洞登记指的，对作业班组每次处罚100元。洞口坚持24小时值班制度，如发现洞口值班人员缺岗或值班登记管理不到位对值班人员每次处50元。
6、项目经理部及上级检查发现存在隧道进出洞口登记管理制度未严格执行将对作业队进行严厉处罚，望隧道作业队严格执行。
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢5 成都市路桥工程股份有限公司
集安至通化高速公路JTL05项目经理部
二〇一六年七月十日 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢6
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢7
集双高速公路集安至通化段 JTL05标
隧
道
进
出
洞
登
记
表
成都市路桥工程股份有限公司
集安至通化高速公路JTL05工程项目经理 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢8
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢9 集安至通化高速公路JTL05标 隧道（进/出）口（左/右）洞施工交接班记录表

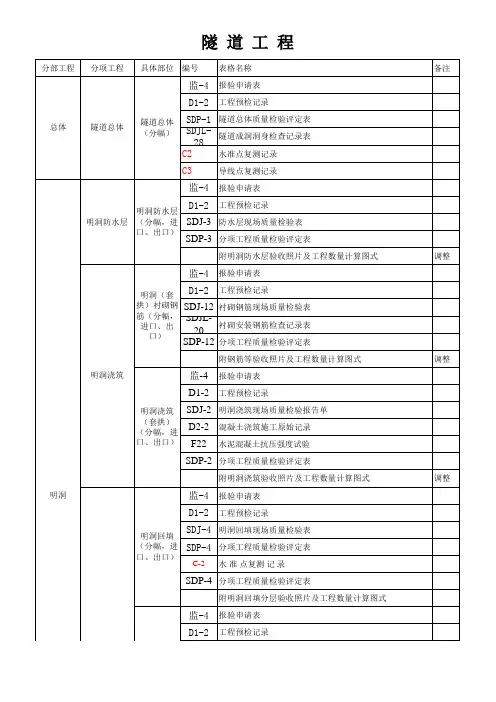

隧 道 工 程分部工程分项工程具体部位编号表格名称备注监-4报验申请表D1-2工程预检记录SDP-1隧道总体质量检验评定表SDJL-28隧道成洞洞身检查记录表C2水准点复测记录C3导线点复测记录监-4报验申请表D1-2工程预检记录SDJ-3防水层现场质量检验表SDP-3分项工程质量检验评定表附明洞防水层验收照片及工程数量计算图式调整监-4报验申请表D1-2工程预检记录SDJ-12衬砌钢筋现场质量检验表SDJL-20衬砌安装钢筋检查记录表SDP-12分项工程质量检验评定表附钢筋等验收照片及工程数量计算图式调整监-4报验申请表D1-2工程预检记录SDJ-2明洞浇筑现场质量检验报告单D2-2混凝土浇筑施工原始记录F22水泥混凝土抗压强度试验SDP-2分项工程质量检验评定表附明洞浇筑验收照片及工程数量计算图式调整监-4报验申请表D1-2工程预检记录SDJ-4明洞回填现场质量检验表SDP-4分项工程质量检验评定表C-2水 准 点复测 记 录SDP-4分项工程质量检验评定表附明洞回填分层验收照片及工程数量计算图式监-4报验申请表D1-2工程预检记录明洞隧道总体（分幅）隧道总体总体
明洞（套拱）衬砌钢筋（分幅，进口、出口）明洞浇筑（套拱）（分幅，进口、出口）明洞回填（分幅，进口、出口）明洞防水层（分幅，进口、出口）明洞防水层
明洞浇筑隧 道 工 程SDJ-17洞门端墙、翼墙现场质量检验报告单D-30砌体施工原始记录D2-2水泥混凝土浇筑施工记录F29砂浆抗压强度试验F26砂浆抗压强度试验汇总表F22水泥混凝土抗压强度检测报告C2水准点复测记录C3导线点复测记录分项工程质量检验评定表附洞门端墙、翼墙验收照片及工程数量计算图式监-4报验申请表D1-2工程预检记录G2-45浆砌排水沟、截水沟、边沟现场质量检验报告单D-30砌体施工原始记录F29水泥砂浆抗压强度试验F26砂浆抗压强度试验汇总表C2水准点复测记录C3导线点复测记录分项工程质量检验评定表附洞顶截水沟验收照片及工程数量计算图式监-4报验申请表D1-2工程预检记录SDJ-5洞身开挖现场质量检验表SDJL-3隧道开挖地质监测记录SDJL-4隧道洞身开挖记录表SDJL-14拱顶下沉测量计算表SDJL -10隧道现场监控量测记录表C2水准点复测记录C3导线点复测记录J-5分项工程质量检验评定表附隧道洞身开挖验收照片及工程数量计算图式监-4报验申请表D1-2工程预检记录SDJ-8钢筋网支护现场质量检验表洞口工程
隧道工程检验批质量验收记录表样表及填写说明
隧道工程检验批质量验收记录表
样表及填写说明
施工质量验收的划分及编号
隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确实：
1 一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程。
2 独立明洞（或棚洞）可作为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分；
分项工程应按工种、工序、材料、施工工艺等划分；
检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
隧道工程的分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。
隧道分部工程、分项工程、检验批划分及编号
（隧道单位工程编号 0401）
分 部 工 程 分 项 工 程 检验批规模 检验批编号 检验批表格
所在页码
01
洞口工程 01开挖 每个洞口 04010101□□□
02 砌体 每个砌筑段 04010102□□□
03 钢筋 每个安装段 04010103□□□
04 洞门模板 每个安装段 04010104□□□
05混凝土 每个浇注段 04010105□□□
02
洞身开挖 01 洞身开挖 每个开挖循环 04010201□□□
02 粉喷桩 每个基坑 04010202□□□
03
支护 01喷射混凝土 每个喷射段 04010301□□□
02 锚杆 每个安装段 04010302□□□
03 钢筋网 每个安装段 04010303□□□
04 钢架 每榀 04010304□□□
05 管棚 每环 04010305□□□
06 超前小导管 每环 04010306□□□
04
衬砌 01 衬砌模板 每个安装段 04010401□□□
02 钢筋 每个安装段 04010402□□□
03 混凝土 每个浇注段 04010403□□□
