第七章隧道工程施工质量验收的划分及编号隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确实：1 一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程。
2 独立明洞（或棚洞）可作为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、材料、施工工艺等划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
隧道工程的分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。
隧道分部工程、分项工程、检验批划分及编号1洞口开挖检验批质量验收记录表3说明主控项目1．隧道门边坡、仰坡开挖范围及尺寸应符合设计要求。
检验数量：施工单位、监理单位全验。
检验方法：查对设计图，观察、尺量。
2．隧道门端墙、翼墙、挡土墙基底的地基承载力必须符合设计要求。
检验数量：施工单位每个洞口检测不少于3处，当洞口处岩土体不均匀应适当增加检测点。
监理单位见证检测不少于1处。
检验方法：施工单位采用静力触探试验或标准贯入试验检测，必要时采用载荷试验检测。
监理单位检查全部检测报告并进行见证检测。
一般项目1．隧道门排水沟、截水沟的开挖位置、深度、坡度应符合设计要求。
检验数量：施工单位每个洞口检查不少于10点。
检验方法：施工单位观察、水准测量、尺量。
砌体工程检验批质量验收记录表5说明主控项目1．水泥质量必须符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.4.1条的规定。
2．外加剂质量必须符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.4.4条的规定。
3．砌体工程所用石材和混凝土砌块的强度等级必须符合设计要求，石材的其他品质指标尚应符合下列规定：（1 ）在最冷月平均气温低于－15℃或－5℃～－15℃的地区使用的石材，其抗冻性指标应分别符合冻融循环25次或15次的要求，且表面无破坏迹象；（2）浸水和潮湿地区主体工程的石材软化系数不得小于0.8。
隧道总体质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-151-隧道总体检查记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-152-施工负责人：日期：质检工程师：日期：明洞浇筑质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-153-明洞防水层质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-154-明洞回填质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-155-洞身开挖质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-156-隧道成洞净空检查记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-157-隧道洞身喷射混凝土支护质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-158-隧道洞身喷射混凝土支护施工记录表施工单位：中铁隧道集团有限公司合同号：GZTJ-34锚杆支护交验单施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-160-（超前）锚杆、导管钻孔施工记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-161-记录人：日期：质检工程师：日期：（超前）锚杆、导管注浆施工记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-162-记录人：日期：质检工程师：日期：智能中空锚杆注浆施工记录表施工单位：中铁隧道集团有限公司合同号：钢筋网支护交验单施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-164-隧道仰拱质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-165-混凝土衬砌质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-166-模板台车架设检查记录表施工单位：中铁隧道集团有限公司合同号：钢支撑支护交验单施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-168-钢拱架（或钢格栅）支护交验单施工单位：中铁隧道集团有限公司合同号：隧道衬砌钢筋交验单施工单位：中铁隧道集团有限公司合同号：隧道防水层质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-171-预注浆堵水交验单施工单位：中铁隧道集团有限公司合同号：隧道止水带（条）安装质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-173-隧道洞内排水工程质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-174-隧道洞内盲沟工程质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-175-超前小导管质量交验单施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-176-超前小导管施工记录表施工单位: 中铁隧道集团有限公司合同号：监理单位: 重庆合治道路工程有限公司编号：ZJ-177-长管棚质量交验单施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-178-长管棚施工记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-179-记录人：日期：质检工程师：日期：长管棚注浆施工记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-180-记录人：日期：质检工程师：日期：洞口开挖交验单施工单位：中铁隧道集团有限公司合同号：洞门和翼墙（浇）砌筑质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-182-隧道构造物基底交验单施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-183-隧道中隔墙、侧墙浇筑质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-184-隧道预埋构件安装质量检验表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-185-隧道消防工程质量检验表施工单位: 中铁隧道集团有限公司合同号：监理单位: 重庆合治道路工程有限公司编号：ZJ-186-装饰工程质量检验表施工单位: 中铁隧道集团有限公司合同号：监理单位: 重庆合治道路工程有限公司编号：ZJ-187-营运通风风机安装质量检验表施工单位: 中铁隧道集团有限公司合同号：监理单位: 重庆合治道路工程有限公司编号：ZJ-188-隧道现场监控量测质量检验表施工单位: 中铁隧道集团有限公司合同号：监理单位: 重庆合治道路工程有限公司编号：ZJ-189-测量：日期：施工负责人：日期：质检工程师：日期：施工单位：合同号：监理单位：编号：ZJ-190-□□□-□□□□□□□□□-□□□□测量：日期：质检工程师：日期：施工单位：合同号：监理单位：编号：ZJ-191-□□□-□□□□□□□□□-□□□□测量：日期：质检工程师：日期：收敛量测时间、周边位移关系曲线图施工单位: 合同号：监理单位: 编号：ZJ-192-□□□-□□□□□□□□□-□□□□隧道开挖地质情况现场记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-193-施工负责人：日期：质检工程师：日期：隧道施工中围岩级别判定记录表施工单位：中铁隧道集团有限公司合同号：GZTJ-34施工负责人：日期：质检工程师：日期：隧道洞身开挖情况记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-195-施工负责人：日期：质检工程师：日期：隧道断面地质情况记录表施工单位：中铁隧道集团有限公司合同号：监理单位：重庆合治道路工程有限公司编号：ZJ-196-施工负责人：日期：质检工程师：日期：隧道工程施工测量分析报告施工单位：合同号：监理单位：编号：ZJ-197-□□□-□□□□□□□□□-□□□□施工负责人：日期：质检工程师：日期：隧道洞身开挖测量记录表施工单位：合同号：监理单位：编号：ZJ-198-□□□-□□□□□□□□□-□□□□施工负责人：日期：质检工程师：日期：。

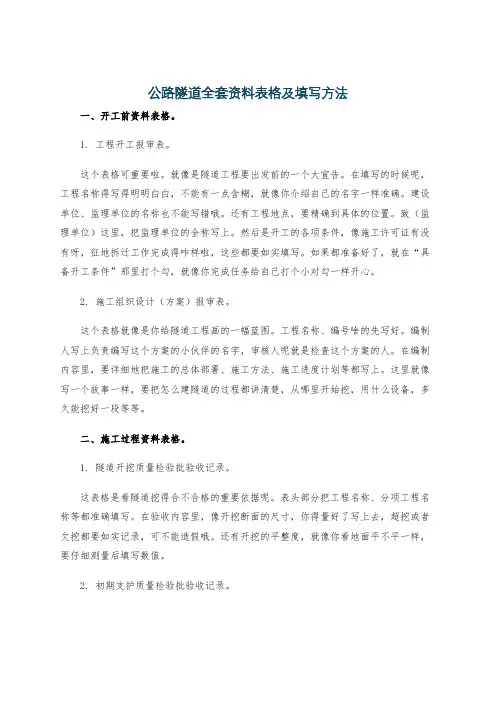

一、隧道工程基本信息表1. 项目名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________5. 设计单位：____________________6. 施工日期：____________________7. 预计竣工日期：__________________二、隧道施工进度表1. 施工阶段：____________________2. 进度安排：____________________3. 完成情况：____________________4. 遇到的问题及解决方案：____________________三、隧道地质勘察资料表1. 隧道地质情况：____________________2. 地质勘察方法：____________________3. 地质勘察成果：____________________4. 地质勘察报告：____________________四、隧道施工图纸及变更资料表1. 施工图纸：____________________2. 变更资料：____________________3. 施工图纸变更原因：____________________4. 施工图纸变更内容：____________________五、隧道施工材料及设备表1. 材料名称：____________________2. 规格型号：____________________3. 产地：____________________4. 供应商：____________________5. 入库时间：____________________6. 使用情况：____________________六、隧道施工质量检验记录表1. 施工项目：____________________2. 检验项目：____________________3. 检验方法：____________________4. 检验结果：____________________5. 检验时间：____________________6. 检验人员：____________________七、隧道施工安全检查记录表1. 施工项目：____________________2. 安全检查内容：____________________3. 安全隐患：____________________4. 针对措施：____________________5. 责任人：____________________6. 检查时间：____________________八、隧道施工监测记录表1. 监测项目：____________________2. 监测方法：____________________3. 监测数据：____________________4. 监测分析：____________________5. 监测报告：____________________九、隧道施工变更记录表1. 变更原因：____________________2. 变更内容：____________________3. 变更时间：____________________4. 变更审批人：____________________5. 变更执行人：____________________十、隧道施工验收记录表1. 验收项目：____________________2. 验收标准：____________________3. 验收结果：____________________4. 验收时间：____________________5. 验收人员：____________________以上表格仅为隧道工程施工资料表格的示例，实际施工过程中可根据具体情况进行调整和补充。

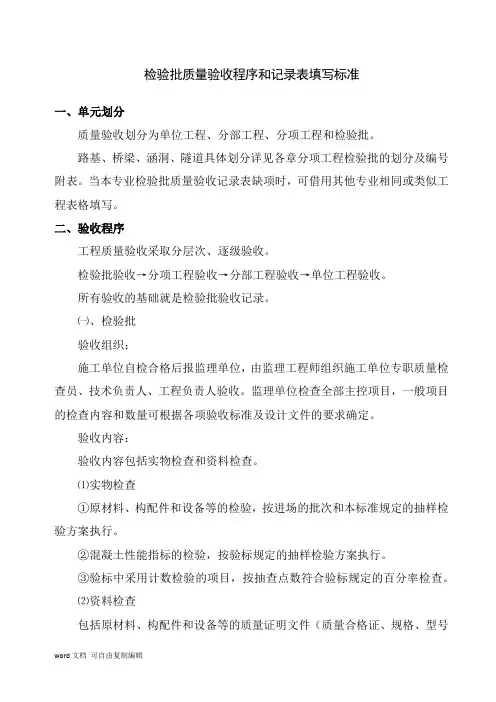

检验批质量验收程序和记录表填写标准一、单元划分质量验收划分为单位工程、分部工程、分项工程和检验批。
路基、桥梁、涵洞、隧道具体划分详见各章分项工程检验批的划分及编号附表。
当本专业检验批质量验收记录表缺项时，可借用其他专业相同或类似工程表格填写。
二、验收程序工程质量验收采取分层次、逐级验收。
检验批验收→分项工程验收→分部工程验收→单位工程验收。
所有验收的基础就是检验批验收记录。
㈠、检验批验收组织：施工单位自检合格后报监理单位，由监理工程师组织施工单位专职质量检查员、技术负责人、工程负责人验收。
监理单位检查全部主控项目，一般项目的检查内容和数量可根据各项验收标准及设计文件的要求确定。
验收内容：验收内容包括实物检查和资料检查。
⑴实物检查①原材料、构配件和设备等的检验，按进场的批次和本标准规定的抽样检验方案执行。
②混凝土性能指标的检验，按验标规定的抽样检验方案执行。
③验标中采用计数检验的项目，按抽查点数符合验标规定的百分率检查。
⑵资料检查包括原材料、构配件和设备等的质量证明文件（质量合格证、规格、型号及性能检测报告等）和检验报告、施工过程中重要工序的自检和交接检验记录、平行检验报告、见证取样检测报告等。
验收标准：质量验收标准为合格，主要取决于主控项目和一般项目的检验结果。
⑴主控项目：是对安全、卫生、环境保护和公众利益起决定性作用的检验项目。
⑵一般项目：是除主控项目以外的检验项目。
不合格的处理：⑴经返工重做的或更换构配件、设备后的检验批，重新按验标验收。
⑵当试块试件的试验结果有怀疑时，或因试块试件丢失损坏、试验资料丢失等无法判断实体质量时，应邀请有资质的法定检测单位对实体质量检测鉴定，凡达到设计要求的检验批可予以验收。
标准不统一的处理：当涉及结构安全和系统功能的部分设计规范条文和设计文件对质量的要求与验标不一致时，应以设计文件为准。
㈡、分项工程由监理工程师组织施工单位分项工工程负责人、专职质量检查员、技术负责人验收。
隧道工程现场施工原始记录(全套资料表格)项目名称：道真至瓮安高速公路隧道超前导洞开挖工程原始记录承包单位。
监理单位。
序号桩号及部位检测项目检验方法规定值或允许偏差实测数据平均值（mm）最大值（mm）施工时间检验时间自检监理备注1 拱部Ⅰ，Ⅱ类围岩 1超挖Ⅲ~Ⅴ类围岩宽度每侧全宽边墙、墙角、仰拱连接处（mm）欠挖 20m用尺量1个 20m用尺量，每侧1处 +100，- +200，- +30 100 150 100 200 100 2002 Ⅵ类围岩这是道真至瓮安高速公路隧道超前导洞开挖工程的原始记录。
在进行开挖前，必须先探明隧道的工程地质和水文地质情况。
施工过程中，必须严格控制欠挖，侧墙、墙角和以上部分严禁欠挖。
为确保安全可靠，临时支护部分可以用来控制欠挖量。
开挖轮廓要留支撑沉落量及变形量，以防止出现净空不够的情况。
导洞开挖时，必须清除大浮石，并按设计要求及时进行导洞临时或永久锚喷支护。
项目名称：道真至瓮安高速公路隧道超前支护施工原始记录承包单位。
监理单位。
桩号及部位开挖方法进尺桩号开挖轮廓线超前支护施工时间这是道真至瓮安高速公路隧道超前支护施工的原始记录。
在施工过程中，我们按照设计要求进行开挖，并进行了超前支护。
我们记录了开挖的桩号及部位、进尺桩号、开挖轮廓线、超前支护的设计和实际情况以及施工时间。
项目名称：道真至瓮安高速公路隧道开挖断面施工原始记录承包单位。
监理单位。
桩号及部位检验项目项次实测数据这是道真至瓮安高速公路隧道开挖断面施工的原始记录。
我们记录了不同桩号及部位的检验项目和实测数据。
施工记录：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（一）承包单位：监理单位：隧道名称：埋设日期：量测项目：开挖日期：测点里程：初读数时间：记录时间：年月日时量测值计算值测点号纪要年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时备注施工现场技术负责人：量测：计算：复核：监理员：日期：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（二）承包单位：监理单位：桩号：距洞口距离：量测断面编号：相对量测时间观测值温度修正相对第上一间隔收敛修正后观一次收温测线测ⅠⅡ平均值值测值敛值次收时间速度度点编号年月日时敛值mmmmmmmmmmmmmmmmmmdmm/d 备注量测初始值应在开挖后2小时读出。

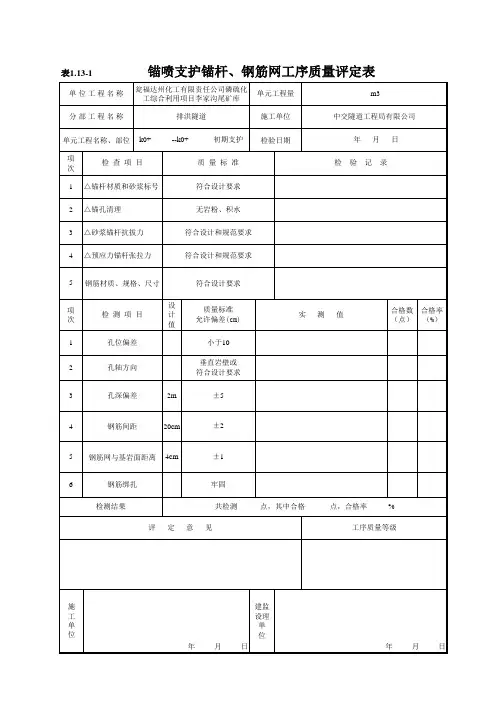

XX高速公路XX段公路工程建设项目洞身开挖检查记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）801隧道名称里程桩号施工日期检测日期检查段起讫桩号开挖方法与设备检查项目测点桩号洞顶高程宽度路面基底高程外观检查左中右左侧右侧全宽M M M设计实测设计实测设计实测设计实测设计实测设计实测合格超欠挖控制描述浙江省交通厅工程质量监督站XX高速公路XX段公路工程建设项目洞身开挖情况调查记录承包人：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路(JS)802隧道名称里程桩号施工日期检测日期检查段起讫桩号开挖方法与设备调查项目情况记录处治结果记录开挖面的地质条件(岩质、岩体状态等)开挖面的涌水（涌水量、涌水压力及排水的水量、水温、混浊度、PH值、水的比值等）开挖面后方区段的围岩及支护状态地表面、地面建筑物及洞口状况气象（天候、气温、气压、降雨量等）、地震等情况隧道附近的地表水及地下水情况（指对隧道施工质量有影响的）甲烷或其他可燃气体情况XX高速公路XX段公路工程建设项目挂网施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路(JS)803隧道名称里程桩号施工日期检测日期检查段起讫桩号检查段面积M2挂网施工方法检查项目备注钢筋直径纵向横向网格间距纵向横向钢筋根数纵向横向网格结合质量外观鉴定锚喷支护施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）804遂道名称里程桩号施工日期检测日期检查段起讫桩号围岩类别及有关情况简述原材料喷射砼配合比（水泥：砂：石）材料名称型号产地试验报告编号砂速凝剂掺量石水泥锚杆注浆配合比（水泥：砂）速凝剂水水灰比钢筋施工时间锚喷部位开挖年月日时喷射砼施作年月日时至年月日时锚杆施作年月日时至年月日时喷层厚度错杆布置喷护面积M²使用水泥包锚杆数量根使用水泥包其他记录事项现场监理日期施工负责人日期质检员日期施工员日期锚杆施工质量检查记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）805结构物名称里程桩号施工日期检测日期检查部位基底情况简述检查项目设计值锚杆间距（cm）纵向横向锚孔深度错杆长度锚杆埋入长度锚杆直径砂浆配合比灌浆情况现场监理日期施工负责人日期质检员日期施工员日期喷射砼施工检查记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）806结构物名称里程桩号检查起讫桩号或部位喷射砼配合比设计：实测：喷射砼日期厚度工作项目日期分层施喷1 锚杆安设2 钢筋网铺设3 砼养生开始4 砼养生结束断面桩号或部位喷射砼厚度喷射质量、外观尺寸检查记录1 2 3 4 5 6 平均值喷射试砼力与验岩面记粘结录现场监理施工负责人质检员施工员锚杆抗拔力检验记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）807结构物名称里程桩号施工起讫日期拉力计或千斤顶名称、型号拉力计或千斤顶标定记录检测日期起讫桩号锚杆总根数应检组数实检组数拉拔检验设计拉拔力质量评语直径埋入深度单根拉拔单根拉拔力现场监理施工负责人质检员施工员收敛量测记录（一）承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）808结构物名称里程桩号施工日期检测日期量测断面编号距洞口距离临挖单位名称测线编号量测时间观测值温度修正值修正后观测值相对第一次收敛值相对上次收敛值间隔时间收敛速率说明温度ⅠⅡ平均值年月日时℃m mm m mm m mm mm m mm mm mm dh Mm/d设计单位反馈意见现场监理日期施工负责人日期质检员日期施工员日期XX高速公路XX段公路工程建设项目工程地质和支护状况观察记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）809遂道名称里程桩号观察桩号或部位开挖日期开挖方法观察日期年月日天气岩性结构面岩状描述支护结构和状况观察记录裂缝观察与描述地质罗盘记录现场监理日期施工负责人日期质检员日期施工员日期XX高速公路XX段公路工程建设项目防水层、止水带施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）811隧道名称里程桩号施工日期检测日期围描岩述渗和漏处水理状记况录防固水定层结材构料施情工况记录止水带施工记录现场监理施工负责人质检员施工员XX高速公路XX段公路工程建设项目超挖回填施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路(JS)812隧道名称里程桩号施工日期检测日期回填段起讫桩号回填材料承包人自检回填位置厚度示图监理核验回填位置厚度示图现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站XX高速公路XX段公路工程建设项目隧道工程施工测量分析报告承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）813隧道名称里程桩号观察桩号或部位开挖日期报告内容：注：本报告必须附：（1）控制测量记录；（2）洞内施工测量记录；（3）贯通测量记录及误差调整措施记录；（4）竣工测量记录及永久中线点的设立记录；（5）辅助坑道测量记录现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站XX高速公路XX段公路工程建设项目收敛量测时间、周边位移关系曲线图（收敛量测附表）承包人：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路(JS)814隧道名称里程桩号施工日期检测日期现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站XX高速公路XX段公路工程建设项目收敛量测记录（二）承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）815结构物名称里程桩号施工日期检测日期断面桩号测点对数收敛计型号测点对号断面桩号温度修正（㎜）初始读数钢尺孔径读数A（㎜）百分表读数R修(㎜)差值(㎜)总收敛值(㎜) ℃差℃修正值表读数平均值t 20℃-t Rt R修U 1 2 3 平均现场监理日期施工负责人日期质检员日期施工员日期洞身爆破工程施工原始记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）822隧道名称掌子面里程施工时期检测日期围岩类别钻眼机具炸药名称雷管类别项目检查记录孔径孔深单眼装药量炮眼数量间距填塞材料及深度周边眼铺助眼掏槽眼光爆效果描一般描述：残眼数残眼率：×100%＝周连眼总对下一循一环建议现场监理日期施工负责人日期质检员日期施工员日期锚杆压浆施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）823 单位工程分项工程分部工程桩号、部位压浆泵型号配合比水泥水水玻璃孔位示意图水玻璃浓度：浓美度模数：孔位编号长度（m）压浆日期压浆时间（h:mm）时浆压力(mpa)持压压力(mpa)压浆休积（m³）开始结束持压现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站XX高速公路XX段公路工程建设项目喷锚厚度检验记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）824断面桩号或部位喷射砼厚度喷射质量、外观尺寸检查记录1 2 3 4 5 6 平均值现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站XX高速公路XX段公路工程建设项目管棚压浆施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）825 单位工程分项工程分部工程桩号、部位压浆泵型号配合比水泥水水玻璃孔位示意图水玻璃浓度：浓美度模数：孔位编号长度（m）压浆日期压浆时间（h:mm）时浆压力(mpa)持压压力(mpa)压浆休积（m³）开始结束持压现场监理日期施工负责人日期质检员日期施工员日期XX高速公路XX段公路工程建设项目管棚钻孔安装施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）826 单位工程分项工程分部工程桩号、部位孔位示意图孔位编号施工日期钻孔钢管安装长度深度（m）孔内地质简述现场监理日期施工负责人日期质检员日期施工员日期XX高速公路XX段公路工程建设项目收敛量测记录（三）承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路(JS)827隧道名称里程桩号施工日期检测日期量测断面编号距洞口距离监控单位名称量测项目名称测点号量测日期测量m相对上次差值㎜相对第一次差值㎜测量m相对上次差值㎜相对第一次差值㎜测量m相对上次差值㎜相对第一次差值㎜现场监理日期施工负责人日期质检员日期施工员日期XX高速公路XX段公路工程建设项目隧道工程现场监控量测记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路(JS)828 隧道名称埋设日期量测项目名称开挖日期备注测点里程初读数日期测点号1 2 3 4 5 5 7量测值日期、时间测点布置图测读：计算：复核：主管：浙江省交通厅工程质量监督站钢结构施工记录承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）829 单位工程分项工程施工日期分部工程钢材名称施工天气、气温钢材情况种类规格产地及品牌质保单或报验单编号抗拉度验强度焊接试验强度外观强度堆放方式工字钢加工及安装情况检查项目加工要求检查结果合格率% 钢材弧长+0，-10（mm）内弧偏离弧线±8（mm）纵向间距+5，-10 轴线偏位 5结论自检：监理：现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）830工程名称施工日期年月日隧道名称检验日期年月日检查项目规定值或允许偏差检查频率检验结果砼强度（Mpa）在合格标准内按附录D检查管轴线偏位（mm）50 经纬仪或拉线：每两井间测3处管内底高度（mm）±20 水准仪：每两井间测基础厚度（mm）不小于设计值尺量：每两井间测3处管座宽度（mm）不小于设计值尺量、拉边线每两井测2处相邻管内底错口（mm） 5 按10%抽查外观质量要求表面平顺，接缝整齐实际外观情况质量自评：现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）831工程名称施工日期年月日起讫桩号检查日期年月日顺次检查项目规定值或允许偏差检查方法及频率检验结果1 砼强度（Mpa）30 按压强度200m一组2 钢筋位置（mm）±5 尺量抽查3%2 表面平整度（mm）3 尺量抽查3%4 结构尺寸（㎝）长尺量抽查3% 宽高自检意见：现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）832工程名称施工日期年月日起讫桩号检查日期年月日顺次检查项目允许值检查方法及频率检验结果1 直顺度（mm）15 20m拉线，每220m 4处2 相邻两块高差（mm）3 水平尺，每220m 4处3 顶面高程±10 水准仪，每220m 4处4 相邻两块板缝宽（mm）为大于3尺量，每220m 4处5 外观及工艺要求表面平顺，整齐，接缝平顺、整齐6 外观实际评述自检意见：现场监理日期施工负责人日期质检员日期施工员日期浙江省交通厅工程质量监督站沟槽盖板安装检验单承包单位：合同号：监理单位：XX交通工程咨询监理有限公司编号：浙路（JS）833工程名称施工日期年月日起讫桩号检查日期年月日顺次检查项目允许值检查方法及频率检验结果1 直顺度（mm）15 20m拉线，每220m 4处2 相邻两块高差（mm）3 水平尺，每220m 4处3 顶面高程±10 水准仪，每220m 4处4 相邻两块板缝宽（mm）为大于3尺量，每220m 4处5 外观及工艺要求表面平顺，整齐，接缝平顺、整齐,盖板上行走无响声6 外观实际评述自检意见：现场监理日期施工负责人日期质检员日期施工员日期。
