交直流调速系统课程总结交直流调速系统课程主要研究和探讨了电力拖动系统中，如何通过控制交流电机和直流电机的转速来满足各种负载需求的技术与方法。
1.直流调速系统：-直流电动机的基本工作原理及特性分析，包括机械特性和电气特性。
-直流调速系统的构成，包括电动机、电源、控制器（如电枢回路电阻调速、晶闸管相控整流器调速）以及检测反馈装置等组成部分。
-晶闸管相控整流器的工作原理及其对直流电机调速的影响，包括调压调速、弱磁调速等方式。
-直流调速系统的静动态性能分析，包括稳态和动态响应特性。
2.交流调速系统：-交流异步电动机和同步电动机的工作原理和基本特性。
-V/f控制、矢量控制等交流调速技术原理，以及SPWM逆变器的工作原理和实现方式。
-变频调速系统的组成和工作过程，包括变频器、电动机、传感器和控制器等部分。
-交流调速系统的性能分析，包括稳态精度、动态响应速度、调速范围等关键指标。
-现代交流调速技术，如直接转矩控制（DTC）、无速度传感器控制等高级控制策略。
3.调速系统的实际应用与设计：-考虑到不同工业场合对调速性能的不同要求，学习如何根据负载特性选择合适的调速方案，并进行调速系统的设计计算和参数优化。
-掌握各类调速系统在故障诊断、保护措施及节能等方面的设计要点。
4.实验与实践环节：-通过实验操作了解和验证理论知识，熟悉直流调速器、交流变频器的操作使用。
-分析并解决实验过程中遇到的实际问题，锻炼动手能力和工程实践能力。
交直流调速系统课程不仅使学生掌握了电机调速的基础理论知识，还培养了他们针对实际工程问题进行分析、设计和调试的能力，对于提升电气自动化及相关领域人才的专业素养具有重要意义。
<交直流调速原理> 自学指导书及习题集冯玉生2008.4.15目录一:<交直流调速原理>自学大纲第一部分: 课程性质与目标.第二部分: 自学内容与考核目标.第三部分: 有关说明.二: <交直流调速原理>习题集第一章: 单闭环直流调速控制系统第二章: 转速,电流双闭环直流调速系统第三章: 直流调速系统的工程设计方法(删去不讲) 第四章: 可逆调速系统第五章: PWM直流调速系统第六章: 伺服系统原理与设计(删去不讲)第七章: 交流调速系统<交直流调速原理>自学大纲第一部分课程性质与目标一: 课程性质与特点交直流调速原理是研究直流电动机,交流电动机在实际应用中的调系统的构成与原理,是自动化专业,电气工程及其自动化专业,以及机电类一体化专业的一门重要专业课. 其基本任务是通过对直流电动机,交流电动机静, 动态数学模型分析为出发点, 介绍交直流调速系统的控制方式的原理, 变频器在交流调速系统中的重要作用,其工程应用及发展趋势,不断提高对调速系统原理的认识, 培养交直流调速系统的应用能力.二: 课程目标与基本要求1.课程目标通过学习使学生认识和掌握交直流调速系统的构成与原理,并能正确分析调速过程中的性能,培养学生分析与解决问题的能力,为完成毕业设计,从事相关技术工作和提高研究能力, 提供重要的理论基础与开发能力.2.知识, 能力, 素质的基本要求本课程由直流调速系统, 交流调速系统两大部分组成, 直流调速系统研究单闭环系统, 双闭环系统, 可逆系统, PWM直流调速系统. 交流调速系统研究几种调速的方法及原理. 交流变频调速, 矢量控制调速系统的实现, 通用变频器的典型应用.基本要求: 使学生了解并掌握反馈控制的基本规律, 学习调速系统中稳态, 动态, 可逆过程的分析方法, 深刻了解直流调速到交流调速的发展过程与必然趋势, 掌握新技术, 新装备的工程应用实质. 并运用理论分析方法解决实际问题, 培养对调速装置, 变频器在系统中的应用与设计能力.3.先修课程要求本课程的先修课程为<电机学>,<电力电子变流技术>,<自动控制原理>,<PLC可编程控制器>,及<单片机原理与应用>等, 为交直流调速系统中的静动态分析, 数学模型的介绍与学习提供支持, 为系统组成原理, 交-直-交变频调速系统的构成与分析奠定理论与技术基础.第二部分自学内容与考核目标第一章单闭环直流调速控制系统一: 学习目的与要求掌握直流电动机的调速方法, 晶闸管可控整流器的组成与应用,单闭环直流调速系统反馈控制的规律与组成形式,从直流电动机的数学模型入手,分析单闭环直流调速系统的静动态特性和抗扰性.二: 自学内容知识点: 直流电动机数学模型的建立, 直流电动机的调速方法, 晶闸管可控整流, 反馈控制的作用与规律.重点及难点: 反馈控制的基本概念与方式, 组成闭环后的基本性质与特点.了解内容: 单闭环直流调速系统的构成, 晶闸管可控整流对调压调速的实现方法,转速负反馈,电流截止负反馈等的组成及分析方法, 系统原理图,动态结构图.第二章转速,电流双闭环直流调速系统一: 学习目的与要求转速,电流双闭环直流调速系统是调速性能优良的直流系统, 掌握双闭环直流调速系统的构成原理, 性能分析.二: 自学内容知识点: 在单闭环直流调速系统的基础上如何增加电流负反馈而构成双闭环直流调速系统, 从而获得良好的动静态性能, 各控制器输出限幅值的作用原理, 起动过程分析.重点及难点: 动态性能与两个控制器的作用.了解内容: 转速微分负反馈, 弱磁控制的直流调速系统.第三章直流调速系统的工程设计方法(删去不讲)第四章可逆调速系统一: 学习目的与要求学习直流可逆调速系统的构成原理及特性分析, 整流组,逆变组的工作模式, 可逆运行时直流电动机与两组电源之间的能量转换过程.二: 自学内容知识点: 直流可逆调速系统的结构, 两组晶闸管可逆系统中的环流, 逻辑无环流可逆调速系统的原理与组成.重点及难点: 可逆调速系统中实现发电回馈制动, 可逆系统中环流的抑制, 调速系统的制动过程分析, 无环流可逆调速系统的工作特点.了解内容: 晶闸管整流装置的整流和逆变状态, 可逆系统中环流的种类, 配合控制有环流系统.第五章PWM直流调速系统一: 学习目的与要求PWM直流调速系统主电路结构, 原理及性能分析, 直流脉宽调速系统的调速性能在快速性上明显优于晶闸管调速系统.二: 自学内容知识点: 脉宽调速系统的主电路构成与工作原理.重点及难点: 脉宽调制变换器的工作原理.了解内容: 全控型电力半导体器件是实现脉宽调速的必要条件, 脉宽调速系统的组成.第六章伺服系统原理与设计(删去不讲)第七章交流调速系统一: 学习目的与要求交流调速系统与直流调速系统相比种类多,原理也较为复杂,主要学习异步电动机的调速控制方式,介绍坐标变换和矢量控制原理,掌握变频器在实际应用中功能选择,参数设置, 附件选配等问题, 充分发变频器的性能.二: 自学内容知识点: 交流调速系统应用领域, 交流电动机调速方式及特性, 通用变频器的基本内容, 主电路的控制方式, 异步电动机变频调速系统采用矢量控制后其性能完全可以和直流调速系统相比美.学习通用变频器的控制模式, 性能指标, 硬件配置, 外围接线端子功能, 以及变频器的选择应用.重点及难点: 矢量控制的基本原理思想, 坐标变换可以清楚说明把异步电动机等效变换成直流电动机的控制方法称为矢量控制, 矢量控制已经在通用变频器中广泛应用.了解内容: 异步电动机的坐标变换结构图及矢量控制原理图, 无速度传感器矢量控制调速系统.第三部分有关说明一.使用教材刘军孟祥忠编著. <电力拖动运动控制系统>, 机械工业出版社2007.4. -21世纪电气信息类系列教材. 定价: 20元.推荐学习参考书:1.李宁刘启新编著. <电机自动控制系统> , 机械工业出版社2003.7. -21世纪规划教材. 定价: 13元.2.陈伯时陈敏逊编著.< 电力拖动自动控制系统>,机械工业出版社1998.4. -21世纪课程教材. 定价: 30元.3.齐战庆王振臣编著.<电气控制技术>, 机械工业出版社2002.5. -机电类教材. 定价: 20元.二.自学方法指导三.关于命题考试的若干说明1.<交直流调速原理>习题集教材中各章都有习题:第一章: 单闭环直流调速控制系统习题1—11.第二章: 转速,电流双闭环直流调速系统习题1—8.第三章: 直流调速系统的工程设计方法(删去不讲)第四章: 可逆调速系统习题1—4.第五章: PWM直流调速系统习题1—3.第六章: 伺服系统原理与设计(删去不讲)第七章: 交流调速系统习题1—14.。

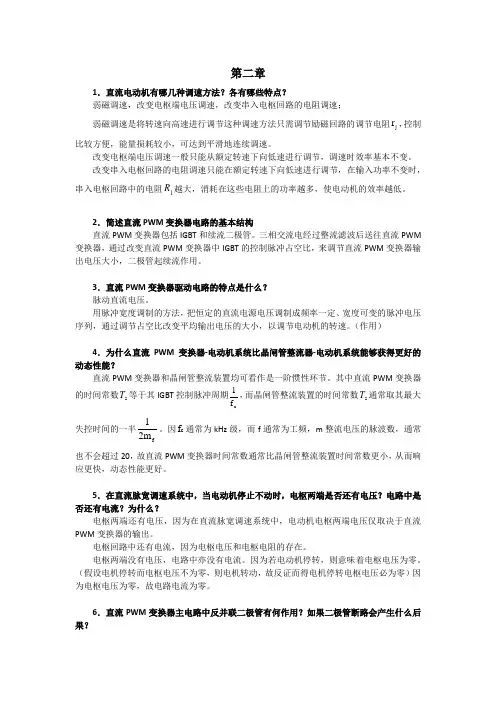

第二章1．直流电动机有哪几种调速方法？各有哪些特点？弱磁调速，改变电枢端电压调速，改变串入电枢回路的电阻调速；弱磁调速是将转速向高速进行调节这种调速方法只需调节励磁回路的调节电阻j r ，控制比较方便，能量损耗较小，可达到平滑地连续调速。
改变电枢端电压调速一般只能从额定转速下向低速进行调节，调速时效率基本不变。
改变串入电枢回路的电阻调速只能在额定转速下向低速进行调节，在输入功率不变时，串入电枢回路中的电阻j R 越大，消耗在这些电阻上的功率越多，使电动机的效率越低。
2．简述直流PWM 变换器电路的基本结构直流PWM 变换器包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
3．直流PWM 变换器驱动电路的特点是什么？脉动直流电压。
用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压序列，通过调节占空比改变平均输出电压的大小，以调节电动机的转速。
（作用）4．为什么直流PWM 变换器-电动机系统比晶闸管整流器-电动机系统能够获得更好的动态性能？直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数s T 等于其IGBT 控制脉冲周期cf 1，而晶闸管整流装置的时间常数s T 通常取其最大失控时间的一半fm 21。
因c f 通常为kHz 级，而f 通常为工频，m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
5．在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
