交直流调速系统•引言•交直流调速系统基本原理•交直流调速系统组成与结构目录•交直流调速系统控制策略•交直流调速系统性能分析•交直流调速系统设计与实践•交直流调速系统应用与展望引言01CATALOGUE调速系统概述调速系统的定义调速系统是一种能够改变电动机转速的控制系统，通过调整电动机的输入电压、频率等参数，实现对电动机转速的精确控制。

调速系统的分类根据电动机类型不同，调速系统可分为直流调速系统和交流调速系统两大类。

其中，直流调速系统具有调速范围广、静差率小等优点，而交流调速系统则具有结构简单、维护方便等特点。

交直流调速系统的发展与应用发展历程交直流调速系统经历了从模拟控制到数字控制的发展历程。

早期的调速系统主要采用模拟控制技术，随着计算机技术的发展，数字控制技术逐渐取代了模拟控制技术，使得调速系统的性能得到了显著提升。

应用领域交直流调速系统广泛应用于工业生产的各个领域，如机械制造、冶金、化工、纺织等。

在现代化生产线中，交直流调速系统是实现自动化生产的关键技术之一，对于提高生产效率、降低能耗具有重要意义。

交直流调速系统基本原理02CATALOGUE直流电机通过电枢电流和磁通量的相互作用产生转矩，实现电机的旋转运动。

直流电机原理调速方式控制策略直流调速系统通过改变电枢电压、电枢电阻或磁通量来调节电机的转速。

直流调速系统常采用PID 控制、模糊控制等策略，实现电机转速的精确控制。

030201交流电机通过定子电流产生的旋转磁场与转子电流的相互作用，实现电机的旋转运动。

交流电机原理交流调速系统通过改变定子电压、频率或改变电机结构等方式来调节电机的转速。

调速方式交流调速系统常采用矢量控制、直接转矩控制等策略，实现电机转速的精确控制。

控制策略交直流混合调速系统原理混合调速原理交直流混合调速系统结合了直流和交流调速系统的优点，通过交直流变换器实现能量的双向流动和转速的精确控制。

能量转换交直流混合调速系统通过交直流变换器将直流电能转换为交流电能，或将交流电能转换为直流电能，以满足不同负载的需求。

一. 概述1.1 调速的基本概念调速即速度控制，是指在传动系统中认为地或自动地改变电动机的转速，以满足工作机械对不同转速的要求。

从机械特性上看，就是通过改变电动机的参数或外加电压等方法，来改变电动机的机械特性，从而改变它与工作机械特性的交点，改变电动机的稳定运转速度。

速度调节，可以通过手动给定信号并通过中间放大、保护等环节来实现。

电动机转速人为给定，不能自动纠正转速偏差的方式称为开环控制，在很多情况下还希望转速稳定，即转速不随负载及电网电压等外接扰动而变化。

此时电动机转速应能自动调节，即采用闭环控制，这样的系统称为闭环系统1.2调速的分类1.2.1 无级调速和有级调速无级调速，又称连续调速，是指电动机的转速可以平滑地调节。

其特点是：转速变化均匀，适应性强而且容易实现调速自动化，因此在工业中被广泛使用。

有级调速，又称间断调速或分级调速。

它的转速只有有限的几级，调速范围有限且不易实现调速自动化。

1.2.2 向上调速和向下调速电动机未作调速时的固有转速，即为电动机额定负载时的额定转速，也称为基本转速或基速。

一般地，在基速方向提高转速的调速称为向上调速。

反之为向下调速。

1.2.3 恒转矩调速和恒功率调速恒转矩调速：有很大一部分机械，其负载性质属于恒转矩类型，即在调速过程中不同的稳定速度下，电动机的转矩为常数。

如果选择的调速方法能使电磁转矩T为常数，则在恒转矩负载下，电机无论在高速或低速下运行，其发热情况始终是一致的。

这就使电动机容量能得到合理而充分的利用。

这种调速方法称为恒转矩调速，例如，当磁通一定时，调节电动机的电枢电压或电枢回路电阻的方法就属于恒转矩调速方法。

恒功率调速：具有恒功率特性的负载，是指在调速过程中负载功率P为常数，其负载转矩T=α/n （α为励磁调节系数），这种调速方法称为恒功率调速。

用恒功率调速方法去带动恒转矩负载是不合理的，在高速时会使电机过载。

1.3调速系统的静态指标调速范围：生产机械要求电动机能提供的最高转速和最低转速之比叫做调速范围。

直流电机调速系统的设计直流电机调速系统是控制直流电机转速的一个重要工程应用领域。

在很多工业领域中，直流电机的转速控制是非常重要的，因为直流电机的转速对于机械设备的运行效率和稳定性有着重要影响。

本文将详细介绍直流电机调速系统的设计原理和步骤。

一、直流电机调速系统的基本原理直流电机调速系统的基本原理是通过改变电机的电压和电流来控制电机的转速。

一般来说，直流电机的转速与电机的电压和负载有关，转速随电压增加而增加，转速随负载增加而减小。

因此，当我们需要调节直流电机的转速时，可以通过改变电机的电压和负载来实现。

二、直流电机调速系统的设计步骤1.确定设计要求：在设计直流电机调速系统之前，首先需要确定系统的设计要求，包括所需的转速范围、响应速度、控制精度和负载要求等。

这些设计要求将指导系统的设计和选择适当的控制器。

2.选择控制器：根据设计要求，选择适当的控制器。

常见的直流电机调速控制器有PID控制器、模糊控制器和自适应控制器等。

根据实际情况，选择最合适的控制器来实现转速调节。

3.选择传感器：为了实时监测电机的转速和位置，需要选择合适的传感器来进行测量。

常见的传感器有光电编码器、霍尔效应传感器和转速传感器等。

根据实际需求，选择合适的传感器进行安装和测量。

4.搭建电路：根据控制器的要求，搭建合适的电路来实现控制和测量功能。

通常需要安装电压和电流传感器来实时监测电机的电压和电流，并将测量结果反馈给控制器。

5.调试和测试：在电路搭建完成后，需要进行调试和测试来验证系统的性能。

首先调整控制器的参数，使得系统能够按照设计要求进行转速调节。

然后进行负载试验，测试系统在不同负载下的转速调节性能。

对系统进行调试和测试，可以发现问题并及时解决，确保系统能够正常工作。

6.性能优化：根据测试结果，对系统进行性能优化。

根据实际需求，调整控制器的参数和传感器的位置，改善系统的转速调节性能和响应速度。

优化后的系统将更好地满足设计要求。

三、直流电机调速系统的工程应用总结：本文详细介绍了直流电机调速系统的设计原理和步骤。

直流电机PWM调速基本原理
PWM方式是在大功率开关晶体管的基极上，加上脉冲宽度可调的方波电压，控制开关管的导通时间t，改变占空比，达到控制目的。

图3.3是直流PWM系统原理框图。

这是一个双闭环系统，有电流环和速度环。

在此系统中有两个调节器，分别调节转速和电流，二者之间实行串级连接，即以转速调节器的输出作为电流调节器的输入，再用电流调节器的输出作为PWM的控制电压。

核心部分是脉冲功率放大器和脉宽调制器。

控制部分采用AT89S52（脉宽调制芯片AT89S52具有欠压锁定、故障关闭和软起动等功能,因而在中小功率电源和电机调速等方面应用较广泛。

AT89S52是电压型控制芯片,利用电压反馈的方法控制PWM信号的占空比,整个电路成为双极点系统的控制问题,简化了补偿网络的设计。

）集成控制器产生两路互补的PWM脉冲波形，通过调节这两路波形的宽度来控制H 电路中的GTR通断时间，便能够实现对电机速度的控制。

为了获得良好的动、静态品质，调节器采用PI调节器并对系统进行了校正。

检测部分中，采用了霍尔片式电流检测装置对电流环进行检测，转速还则是采用了测速电机进行检测，能达到比较理想的检测效果。

图3.3 直流电动机PWM系统原理图。

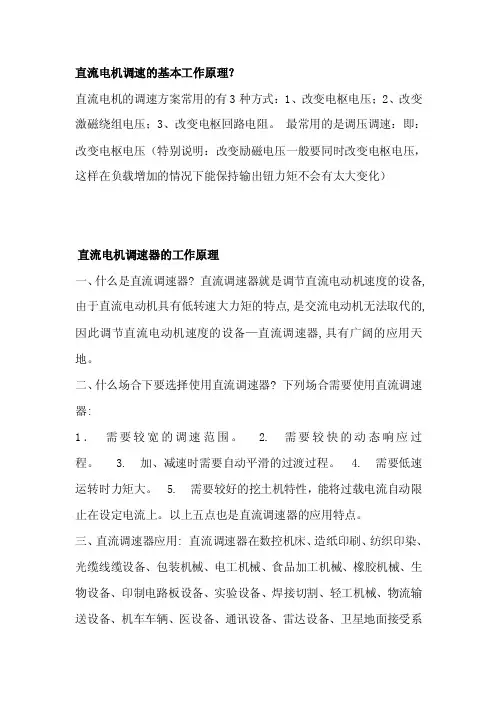

直流电机调速的基本工作原理？直流电机的调速方案常用的有3种方式：1、改变电枢电压；2、改变激磁绕组电压；3、改变电枢回路电阻。

最常用的是调压调速：即：改变电枢电压（特别说明：改变励磁电压一般要同时改变电枢电压，这样在负载增加的情况下能保持输出钮力矩不会有太大变化）直流电机调速器的工作原理一、什么是直流调速器? 直流调速器就是调节直流电动机速度的设备, 由于直流电动机具有低转速大力矩的特点,是交流电动机无法取代的, 因此调节直流电动机速度的设备—直流调速器,具有广阔的应用天地。

二、什么场合下要选择使用直流调速器? 下列场合需要使用直流调速器:1．需要较宽的调速范围。

2. 需要较快的动态响应过程。

3. 加、减速时需要自动平滑的过渡过程。

4. 需要低速运转时力矩大。

5. 需要较好的挖土机特性，能将过载电流自动限止在设定电流上。

以上五点也是直流调速器的应用特点。

三、直流调速器应用: 直流调速器在数控机床、造纸印刷、纺织印染、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、焊接切割、轻工机械、物流输送设备、机车车辆、医设备、通讯设备、雷达设备、卫星地面接受系统等行业广泛应用。

四、直流调速器工作原理简单介绍：直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。

同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。

五、直流电机的调速方案一般有下列3种方式：1、改变电枢电压；2、改变激磁绕组电压；3、改变电枢回路电阻。

最常用的是调压调速系统，即1（改变电枢电压）.六、一种模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用pid适配器调整。

直流调速的工作原理
直流调速是一种通过改变电机电源电压来实现转速控制的方法。

该方法通过调节电机的电源电压来改变电机的转速，从而实现对电机的调速要求。

直流调速系统由一个直流电动机、一个功率控制器和一个速度反馈回路组成。

功率控制器负责根据输入的转速指令和实际转速信号来计算出电机所需的电压，然后将这个电压通过调节器输出给电机的电源。

在直流调速系统中，电动机通过电枢和励磁线圈两个磁场相互作用来产生转矩。

当电机接受到一定电压时，电动机的转矩和电磁势联动，从而产生转速。

当电机的电源电压增加时，电机的转速也会相应增加。

反之，当电机的电源电压减小时，电机的转速也会下降。

为了实现调速，系统需要通过速度反馈回路来监测电机的实际转速，并将其与设定的转速进行比较。

根据比较的结果，功率控制器会调节输出给电机的电压，使得电机的实际转速逐渐接近设定的转速。

在直流调速系统中，常见的功率控制器有电阻调速、电压调速和电流调速等方法。

通过调节电机的电源电压，可以实现对电机转速的精确控制，满足不同工况下的要求。

同时，直流调速系统还具有响应快、调速范围广和控制精度高等优点，广泛应用于各个领域的工业控制中。
