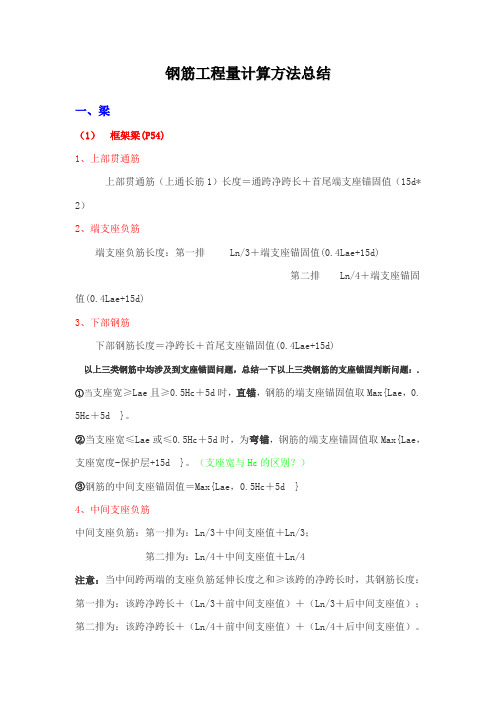

钢筋工程量计算方法总结一、梁（1）框架梁(P54)1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（15d* 2）2、端支座负筋端支座负筋长度：第一排 Ln/3＋端支座锚固值(0.4Lae+15d)第二排 Ln/4＋端支座锚固值(0.4Lae+15d)3、下部钢筋下部钢筋长度＝净跨长＋首尾支座锚固值(0.4Lae+15d)以上三类钢筋中均涉及到支座锚固问题，总结一下以上三类钢筋的支座锚固判断问题：.①当支座宽≥Lae且≥0.5Hc＋5d时，直锚，钢筋的端支座锚固值取Max{Lae，0. 5Hc＋5d }。
②当支座宽≤Lae或≤0.5Hc＋5d时，为弯锚，钢筋的端支座锚固值取Max{Lae，支座宽度-保护层+15d }。
（支座宽与Hc的区别？）③钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
Ln为支座两边跨较大值。
5、腰筋构造钢筋（G）：（Hw梁高≥450时）算法同贯通钢筋抗扭钢筋（N）：算法同贯通钢筋6、拉筋（与构造钢筋同在）①拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d②拉筋直径：当梁宽≥350时，拉筋直径为6㎜;当梁宽>350㎜时，拉筋直径为8㎜③拉筋根数：如果没有在平法输入中给定拉筋的布筋间距，那么拉筋的间距为非加密区箍筋间距的2倍；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距（第一跨+1）。
④新说法：如果没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）7、箍筋 P35箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝加密区长度/加密区间距+1 ＋非加密区长度/非加密区间距注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
钢筋工程量计算规则一、钢筋材料分类和牌号：钢筋按纵筋和箍筋分为两类。
按牌号分为HPB300、HRB335、HRB400、HRB500等。
在工程量计算中，需要根据工程的具体要求来选取合适的牌号和规格。
二、钢筋的数量计算：2.钢筋的长度按照实际长度测量，并按照计量单位进行换算，一般为米。
3.钢筋的数量计算公式为：数量=总长度/每根钢筋长度。
三、钢筋的直径：1. 钢筋直径常用的规格有6、8、10、12、14、16、18、20、22、25、28、32、36、40、50等mm。
2.钢筋直径的选择要根据工程的使用要求和结构设计要求进行确定。
四、钢筋的间距：1.钢筋的间距一般根据设计图纸和现场要求确定，可以根据工程要求进行调整。
2.钢筋间距的计算一般按照最大间距来计算。
五、钢筋的弯曲计算：1.钢筋的弯曲计算需要根据工程要求和钢筋的形状来进行计算，可以参考相关规范和标准进行计算。
2.弯曲钢筋的计算可以通过测量其曲线的曲率半径和弧长来进行。
六、钢筋的连接：1.钢筋的连接一般通过焊接、绑扎或机械连接等方式进行。
2.钢筋连接的计算需要根据连接方式和设计要求来进行计算。
七、钢筋的防锈处理：1.钢筋在施工过程中需要进行防锈处理，以防止钢筋锈蚀和破损。
2.钢筋的防锈处理可以采用涂刷防锈漆、喷涂防锈剂等方式进行。
八、钢筋的质量检验：1.钢筋的质量检验包括钢筋的尺寸、牌号、重量、长度等方面的检验。
2.钢筋的质量检验可以通过现场测量、抽样检验等方式进行。
钢筋工程量计算规则是建筑工程中不可忽视的一环。
只有正确掌握钢筋工程量计算的规则，才能保证工程的质量和安全。
因此，在进行钢筋工程量计算时，需要仔细阅读设计图纸和相关规范，并按照规范要求进行计算。
另外，还需要密切配合施工方和监理方的工作，确保钢筋的质量和数量符合设计要求。
钢结构工程量手算格式一、基本信息在进行钢结构工程量手算之前，需要先确认一些基本信息，包括：1.工程的设计图纸和规格要求；2.钢结构构件的种类、规格和数量；3.钢结构材料的种类、规格和数量。
二、计算步骤进行钢结构工程量手算时，按照以下步骤进行：1.根据设计图纸和规格要求，列出钢结构构件的种类和数量。
2.根据构件的种类和数量，计算每种构件的重量。
钢结构构件的重量计算公式一般为：重量=总体积×钢材的比重。
其中，总体积需要根据构件的形状和尺寸进行计算。
3.根据构件的重量和数量，计算钢结构材料的总重量。
将每种构件的重量和数量相乘，并求和，即可得到钢结构材料的总重量。
4.根据钢结构材料的总重量，计算钢板的面积。
钢板的面积一般为：面积=钢结构材料的总重量÷钢板的单位重量。
钢板的单位重量可根据材料种类和规格进行查表得到。
5.根据钢板的面积，计算钢板的长度和宽度。
根据钢板的面积和固定的宽度，可以得到钢板的长度，即长度=面积÷钢板的固定宽度。
钢板的宽度一般已经规定，不需要额外计算。
6.根据钢结构材料的总重量，计算钢筋的总长度。
钢筋的总长度一般为：总长度=钢板的单位长度×钢结构材料的总重量÷钢筋的单位重量。
钢筋的单位重量可根据材料种类和规格进行查表得到。
7.根据钢结构材料的总重量，计算焊条的总长度。
焊条的总长度一般为：总长度=钢板的单位长度×钢结构材料的总重量÷焊条的单位重量。
焊条的单位重量可根据材料种类和规格进行查表得到。
8.最后，根据钢结构材料的总重量和数量，计算钢结构工程的总工程量。
总工程量一般为：总工程量=钢结构材料的总重量×单位数量。
三、注意事项在进行钢结构工程量手算时，需要注意以下事项：1.所有的计算公式和计算步骤都需要严格按照设计要求进行，确保准确性。
2.材料的重量、面积、长度和宽度均可根据实际情况进行修正和调整，以满足实际需求。
钢筋工程量基本计算规则及公式
（1）、计算规则：钢筋工程量应区分不同钢筋类别、钢种和直径分别以吨（t）计算其重量。
（2）、计算公式：钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量(kg/m) 式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量度差(钢筋弯曲调整值)＋图中已经注明的搭接长度
（3）、计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；自然接头损耗及下料损耗已包括在钢筋的损耗率之内，不得另计。
钢筋的电渣压力焊、套筒挤压等接头，以"个"计算。
钢结构：是有钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。
钢结构的特点：轻质高强、任性好，各向同性，性能稳定，可焊性，不易渗漏，耐热但不耐火，耐腐蚀性差，制造简便，施工周期短。
比较常用的Q235和Q345当强度起控制作用时，可选择Q345，稳定控制时取Q235.钢板工程量的计算方法：a*b*T*7.85/1000000钢材理论质量计算方法：单位长度的质量计算：G=f*g/10G——钢材单位长度的质量kg/m3F——钢材的断面面积G——钢材比重通常取7.85g/m32）钢材的质量计算w=G*L其中w——钢材单位长度的质量L——钢材的长度m（2）各种钢材的理论计算公式：下列公式均为每米长度（除钢板公式每平方米）理论质量的计算式：式中的宽度、厚度、边长、直径、对边距离等长度均以mm做单位。
1）热轧钢丝、钢筋.G=0.00617*直径22）工字钢（近似）计算式G=0.00785*腰厚*（高+f（腿宽-腰厚））（kg/m ）式中f——用于一般型号即带a的为3.34，用于带b的为2.65，用于带c的为2.65.3）槽钢（近似公式）。
G=0.00785*腰厚*（高+f（腿宽-腰厚））（kg/m ）式中f——用于一般型号即带a的为3.26，用于带b的为2.44，用于带c的为2.44.4）等边角钢计算式G=0.00795*边厚*（2*变宽-边厚）（kg/m ）5）不等边角钢计算式G=0.00795*边厚*（长边宽+短边宽-边厚）（kg/m ）6.方钢计算公式G=0.00785*边长2（kg/m ）7.六角钢G=0.0068*对边距离2（kg/m ）8.八角钢G=0.0068*对边距离2（kg/m ）9.扁钢、钢带。
G=0.00785*宽度*厚度（kg/m ）10.钢板G=7.85*厚度（kg/m2）11.钢管G=0.002466*壁厚*（外径-内径）（kg/m ）。
1350的每个弯钩长度=4.9 d；900的每个弯钩长度=3。
5 d；3、弯起钢筋的增加长度弯起钢筋的弯起角度一般有300、450 、600三种,其弯起增加值是指钢筋斜长与水平投影长度之间的差值。
4、箍筋的长度箍筋的末端应作弯钩,弯钩形式应符合设计要求。
当设计无具体要求时,用Ⅰ级钢筋或低碳钢丝制作的箍筋，其弯钩的弯曲直径D不应大于受力钢筋直径,且不小于箍筋直径的2。
5倍;弯钩的平直部分长度，一般结构的，不宜小于箍筋直径的5倍；有抗震要求的结构构件箍筋弯钩的平直部分长度不应小于箍筋直径的10倍。
箍筋的长度两种计算方法：（1）可按构件断面外边周长减去8个砼保护层厚度再加2个弯钩长度计算。
（2）可按构件断面外边周长加上增减值计算。
箍筋增减值调整表形状直径d(mm）备注（保护层按25mm考虑的）4 6 6。
5 8 10 12增减值抗震结构1350/1350 -88 -33 -20 22 78 133 增减值=25×8—27.8d一般结构900/1800 -133 -100 —90 -66 -33 0 增减值=25×8—16。
75d一般结构900/900 —140 -110 —103 -80 —50 -20 增减值=25×8—15d (三)钢筋的锚固长度钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。
如图所示图中La的有关规定竖向钢筋￠12 ￠14混凝土强度等级C15 C20 C15 C20La 600 480 700 560（四）钢筋计算其他问题在计算钢筋用量时，还要注意设计图纸未画出以及未明确表示的钢筋,如楼板中双层钢筋的上部负弯矩钢筋的附加分布筋、满堂基础底板的双层钢筋在施工时支撑所用的马凳及钢筋砼墙施工时所用的拉筋等。
这些都应按规范要求计算,并入其钢筋用量中。
（五)砼构件钢筋、预埋铁件工程量计算1、现浇构件钢筋制安工程量：抽筋按理论重量计算。
合计：627+197.4=824.4 ㎏预埋铁件工程量=0.824 t4、钢筋工程量计算实例（1)钢筋混凝土现浇板如图所示计算10块板的钢筋工程量解:①Φ8=(2。
钢结构工程量计算方法及规则钢结构油漆面积是按照钢材实际展开面积计算序号钢材类别截面面积计算公式代号说明1、圆钢、圆盘条、钢丝F=0.785 4d2 d-外径2、方钢F=a2 a-边宽3、圆角方钢F=a2-0.858 4r2 a-边宽,r-圆角半径4、六角钢F=0.866a2=2.598s2 a-对边距离s-边宽5、八角钢F=0.828 4a2=4.828 4s26、等边角钢F=d(2b-d)+0.214 6(r2-2r)钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板:按设计图示尺寸以铺挂面积计算。
0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
钢筋工程量计算规则及方法一、钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
各类钢筋计算长度的确定钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2钢筋的混凝土保护层受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于受力钢筋直径,并应符合下表要求:纵向受力钢筋的混凝土保护层的最小厚度(㎜)混凝土保护层的最小厚度见下表：附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无垫层时不应小于70㎜;②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜,且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.2. 箍筋的弯勾长度:平钩（180 °）6.25d ；直钩（90 °） 3.5d ；斜钩（135 °）4.9d3. 弯起钢筋增加长度:30 °：0.268H0;45 °：0.41H0;60 °：0.585H04. 箍筋长度:封闭方箍箍筋长度=2*(长+宽)+20d或=构件截面外边周长-8倍保护层厚+27.8d⑶箍筋根数的确定：N= （构件长- 保护层）/ 间距+1二各种构件钢筋计算方法基础（一）条形基础1、横向受力钢筋的直径，一般为6~16mm；间距为120—250mm。
2、纵向分布钢筋的直径，一般为5~6mm；间距为250~350mm。
3、条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置，如图2-3示。
（二）独立基础1、独立基础系双向受力，其受力钢筋直径不宜小于8mm，间距为100~200mm。
沿短边方向的受力钢筋一般置于长边受力钢筋的上面。
.. .. ... . . 钢结构算量方法 钢结构是未来发展 的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲
2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。
3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。 把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
一. 钢结构 1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2 钢结构设计图应由具有设计资质的设计单位完成，设计图的容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计容仅为钢结构设计图。 3 钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图； .. .. ... . . 4）构件与节点详图 a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。 b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。 4 钢结构施工详图 根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
《常用用术语》 钢结构: 是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。 钢结构的特点: 轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。 塑性: 承受静力荷载时，材料吸收变形能的能力。塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。 结构设计的目的: 是保证所设计的结构和结构构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性。
注明钢构件,我在算量的时候再讲什么是支承呀,什么是斜承呀什么的,哈哈 钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。 结构选型时，应考虑不同结构形式的特点。在工业厂房中，当有较大悬挂荷载或大围移动荷载，就可考虑放弃门式刚架而采用网架。基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度外不需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳，总雪载和坡屋面相比释放近一半。降雨量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型SRC柱，核心为支撑框架的结构体系。我国半数以上的此类高层为前者，对抗震不利。
结构的布置要根据体系特征,荷载分布情况及性质等综合考虑.一般的说要刚度均匀.力学模型清晰.尽可能限制大荷载或移动荷载的影响围,使其以最直接的线路传递到基础. 柱间抗侧支撑的分布应均匀.其形心要尽量靠近侧向力(风、震)的作用线. 否则应考虑结构的扭转. 结构的抗侧应有多道防线. 比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力.
框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截.. .. ... . . 面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高,顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子.
构件设计首先是材料的选择.
比较常用的是Q235和Q345. 当强度起控制作用时,可选择Q345; 稳定控制时,宜使用Q235.通常主结构使用单一钢种以便于工程管理. 经济考虑,也可以选择不同强度钢材的焊接组合截面（翼缘Q345，腹板Q235）. 另外，焊接结构宜选择Q235B或Q345B。
节点设计 1.焊接: 对焊接焊缝的尺寸及形式等,规有强制规定,应严格遵守. 焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应Q345. Q235与Q345连接时,应该选择低强度的E43,而不是E50. 焊接设计中不得任意加大焊缝. 焊缝的重心应尽量与被连接构件重心接近.其他详细容可查规关于焊缝构造方面的规定. 2.栓接: 铆接形式,在建筑工程中，现已很少采用. 普通螺栓抗剪性能差, 可在次要结构部位使用. 高强螺栓,使用日益广泛.常用8.8s和10.9s两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同. 高强螺栓最小规格M12. 常用M16~M30. 超大规格的螺栓性能不稳定,应慎重使用。 自攻螺丝用于板材与薄壁型钢间的次要连接. 在低层墙板式住宅中也常用于主结构的连接. 难以解决的是自攻过程中防腐层的破坏问题。 3.连接板: 需验算栓孔削弱处的净截面抗剪等. 连接板厚度可简单取为梁腹板厚度加4mm，则除短梁或有较大集中荷载的梁外，常不需验算抗剪。这个东东,其实就是两个对焊件上边加的哪个钢板(一般是) 4.梁腹板: 应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压. 5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。构件运到现场无法安装是初学者长犯的错误。此外，还应尽可能使工人能方便的进行现场定位与临时固定。 6.节点设计还应考虑制造厂的工艺水平. 比如钢管连接节点的相贯线的切口可能需要数控机床等设备才能完成.
(八) 图纸编制 钢结构设计出图分设计图和施工详图两阶段，设计图由设计单位提供，施工详图通常由钢结构制造公司根据设计图编制，有时也会由设计单位代为编制。由于近年钢结构项目增多和钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图编制的情况也很普遍。 1.设计图: 是提供制造厂编制施工详图的依据. 深度及容应完整但不冗余. 在设计图中,对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。主要材料应列表表示。 2.施工详图:又称加工图或放样图等.深度须能满足车间直接制造加工.不完全相同的另构件单元须单独绘制表达，并应附有详尽的材料表. .. .. ... . . 梁柱铰接
.梁柱刚接 铰接柱脚. .. ..
... . . 梁梁续接
焊接符号 .. ..
... . . 注：(1) 焊缝尺寸符号：a---坡口角度；b---根部间隙；p---钝边；H---坡口深度；K---焊角高度；l---焊缝长度。 (2) 焊缝横断面上的尺寸（如p、H、K等）标注在图形符号的上侧或下侧；在图形符号右侧如无任何标注，且又无任何说明时，表示焊缝是连续的。
(3) 当箭头指向在焊缝所在的一侧时，应将图形符号和尺寸标注在横线的上方，反之，应标注在横线的下方。 当焊缝分布不规则时，在标注焊缝代号的同时，宜在焊缝处加粗线（表示可见焊缝）或 线（表示不可见焊缝），如下图所示。
焊缝符号表示方法这里有个国标,大家下载下去温习一下,哈哈,不多讲了,没有意思,你看完后,就应该明白了,上面的接点什么意思,GB324-1988+焊缝符号表示方法 见附件 螺栓、孔、电焊铆钉图例
2.钢构件的重量计算及解释 钢结构的安装工艺不一样的,大家多看看方案就会了,对我们的报价是有影响,但对我的算量影响不大,除非他的方案要拆除,哈 钢结构的重量计算主要围绕着铁的密度 通常为7.86 就行了,注明一下钢与铁的质量通常按一样的.
