柱钢筋计算公式图解

常用钢筋计算公式柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度(Lle)：如为机械连接或焊接连接时，搭接长度为0 a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度(Lle)：如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高>LaE时，弯折长度为max（6d，150）当基础高≤LaE时，弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：1.5LaE(考试用)2.柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）b.柱宽；h.柱高；c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各5 00mm高度范围内加密箍筋。

梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度：当hc-保护层<LaE时，弯锚，锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）3．上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右）锚固长度左（右）锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）根数加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级--三级抗震：max（1.5Hb，5 00）7．侧面纵向钢筋（腰筋）构造筋长度（G打头的钢筋）=净跨长+2*15d抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时，拉筋直径为¢6（计算工程量时用¢6.5来计算）当梁宽＞350时，拉筋直径为¢8拉筋单长=梁宽-2*保+2* max（10d，75）拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）9．附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度.备注：主次梁相交处，注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度= max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，12 0，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距*22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2（注意标注的长度是否含支座宽）负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层*2（保护层为板的保护层）布筋范围：净跨长-1/2板筋间距*23．分布筋单根长度=净跨（轴线）长度-负筋标注长度*2+搭接长度*2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=（负筋板内净长-1/2板分布筋间距）/分布筋间距+1中间支座分布筋根数=（左侧板内净长-1/2板分布筋间距）/分布筋间距+1+（右侧板内净长-1/2板分布筋间距）/分布筋间距+1独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层**.1* X方向的基础边长其余钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S-1Y 方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层*1* Y方向的基础边长其余钢筋根数=（X方向的基础边长—min（75，S/2）*2）/ S-1。

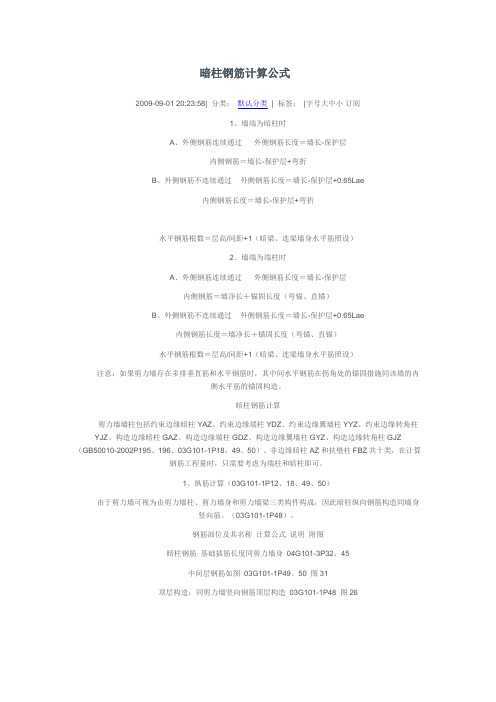

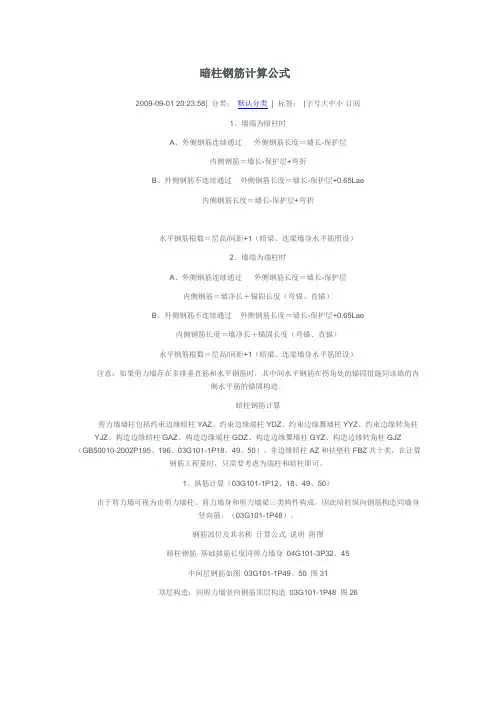

暗柱钢筋计算公式2009-09-01 20:23:58| 分类：默认分类| 标签：|字号大中小订阅1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙长-保护层+弯折水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ （GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。

1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。

（03G101-1P48）。

钢筋部位及其名称计算公式说明附图暗柱钢筋基础插筋长度同剪力墙身04G101-3P32、45中间层钢筋如图03G101-1P49、50 图31顶层构造：同剪力墙竖向钢筋顶层构造03G101-1P48 图26所有暗柱纵向钢筋搭接范围内的箍筋间距要求同(03G101-1P40)注的第2条，即：当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。

2、非加密区根数
3、下层伸入顶层的露出长度
1、加密区根数
最外侧箍筋长度
箍筋根数
长度
嵌固部位：净层高（Hn）/3【伸入哪一层按照对应楼层的层高计算】
非嵌固部位：max（净层高（Hn）/6,500，柱大边）【伸入哪一层按照对应楼层的层高计算】加密区分为
范围：柱高-加密区长度
h边长度
b边长度
135度弯钩整体长度
基础顶面要看图纸设计是否是嵌固部位。

软件默认是嵌固部
位。

首层一定是嵌固部位
1、下加密：嵌固部位：净层高（Hn）/3；非嵌固部位：max（净层高（Hn）/6,500，柱大边）
2、搭接区：绑扎搭接内箍筋加密，加密区范围2.3lle，加密区间距：min（5d，100）
3、节点区下方：max（净层高（Hn）/6,500，柱大边）
4、节点区：跟柱相交的梁高范围
h边边长-2*保护层
b边边长-2*保护层
1.9d+max（10d，75）。

柱钢筋计算-图文第一节概述1.1柱的分类框架柱KZ柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架框支柱KZZ柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。

框支结构以上转换为剪力墙结构梁上柱LZ（最普遍的应用，是为位置在层间的梯梁提供支撑，高度位于上下楼层之间的层间梯梁与水平构件框架梁和竖向构件框架柱均不直接相连，但通过梁上柱可与主体结构连接在一起。

）墙上柱QZ芯柱某Z1.2柱的钢筋骨架纵筋基础层中间层顶层箍筋计算钢筋时要考虑以下各种情况:边柱、中柱、角柱变截面变钢筋1.3柱的平法表示方法举例某2.柱总高度（某层至某层，或某标高至某标高）3.柱截面尺寸b某h4.柱纵筋（角筋+b边中部筋+h边中部筋）5.柱箍筋（以“/”分隔加密与非加密间距）第二节框架柱钢筋计算KZ1要计算哪些钢筋量楼层名称构件分类分类细分无梁基础基础层基础板厚小于2000基础板厚大于2000计算哪些量名称单位基础梁底与基础板底一基础插筋、箍筋长度、根数、重量平有梁基础基础板顶与基础板顶一平中柱边柱角柱纵筋、箍筋长度、根数、重量-1层首层中间层顶层2.1柱基础插筋柱插入到基础中的预留接头的钢筋称为插筋。

在浇筑基础混凝土前，将插筋留好，等浇筑基础混凝土后，从插筋上往上进行连接，依此类推，逐层连接往上。

2.1.1板式筏形基础04G101-3P45板式筏形基础容许竖向直锚深度≥LaE板厚≤2m，柱角插筋应插至基础底部配筋上表面并做90°弯钩，柱中部插筋可插至LaE深度后作90°弯钩，弯钩直段长度≥6d且≥150mm。

板厚＞2m，柱角插筋应插至基础中部配筋上表面并做90°弯钩，柱中部插筋可插至LaE深度后作90°弯钩，弯钩直段长度≥6d且≥150mm。

板式筏形基础容许竖向直锚深度＜LaE板厚≤2m，所有插筋应插至基础底部配筋上表面并做90°弯钩，弯钩长度为a。

板厚＞2m，所有插筋应插至基础中部配筋上表面并做90°弯钩，弯钩长度为a。

柱、梁、板、独立基础高频钢筋计算公式一、柱钢筋1.柱纵筋柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数abcb.柱宽；h.柱高；c.柱保护层根数=(加密区长度/加密区间距+1)+(非加密区长度/非加密区间距-1) 加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max(hc，hn/6，500)（考试用）③柱梁节点加密区长度为：梁高+max(hc，hn/6，500)（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。

二、梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数234第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2*max（10d，75）加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级——四级抗震：max（1.5Hb，500）7．侧面纵向钢筋（腰筋）8960度。

左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）三、板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度=max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，120，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d23+1 +（右侧板内净长-1/2板分布筋间距）/分布筋间距+1四、独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1 S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时XY。

框架柱钢筋计算框架柱钢筋计算一、“平法"柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。

二、基础插筋的计算(图2) （图3）（图4）(图5）弯钩长度a的取值表：柱墙插筋锚固竖直长度与弯钩长度对照表竖直长度弯钩长度a≥0。

5laE（≥0。

5la）12d且≥150≥0.6laE(≥0.6la)10d且≥150≥0。

7laE(≥0。

7la) 8d且≥150≥0.8laE(≥0。

8la) 6d且≥150三、柱根的判断（03G101－1P41、GB50010—2002 P178)底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面;柱根加密区长度应取不小于该层柱净高的1/3;有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。

（图6）(图6）注：1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置,无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面;2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。

四、地下室纵筋计算钢筋部位及其名称计算公式说明附图地下室柱纵筋长度长度＝地下室层高－本层净高Hn/3+首层楼层净高Hn/3+与首层纵筋搭接llE（如采用焊接时，搭接长度为0）03G101－1P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7五、首层纵筋计算钢筋部位及其名称计算公式说明附图首层柱纵筋长度长度＝首层层高—首层净高Hn/3+max｛二层楼层净高Hn/6，500，柱截面长边尺寸（圆柱直径)｝+与二层纵筋搭接llE(如采用焊接时，搭接长度为0)03G101－1P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7（图7）六、中间层纵筋计算钢筋部位及其名计算公式说明附图称中间层柱纵筋长度长度＝二层层高- max{二层Hn/6，500,柱截面长边尺寸（圆柱直径）｝+ max{三层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)｝+与三层纵筋搭接llE(如采用焊接时,搭接长度为0）03G101－1P36注：1、当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时,应改用机械连接或焊接；2、变截面柱钢筋连续通过。

柱子完整钢筋计算公式在建筑工程中，柱子是承受压力和承重的重要结构元素。

为了确保柱子的承载能力和安全性，需要进行钢筋计算来确定柱子所需的钢筋数量和布置方式。

柱子完整钢筋计算公式是确定柱子钢筋配筋的重要工具，下面将介绍柱子完整钢筋计算公式的具体内容和计算方法。

柱子完整钢筋计算公式的基本原理是根据柱子的受力情况和截面尺寸来确定柱子所需的钢筋数量和布置方式。

柱子受力主要包括受压和受拉两种情况，根据受力情况的不同，柱子的钢筋布置也会有所不同。

柱子完整钢筋计算公式主要包括以下几个方面的内容：1. 柱子受压区钢筋面积的计算公式。

柱子受压区的钢筋面积是根据柱子的受压承载能力和混凝土的承载能力来确定的。

柱子受压区钢筋面积的计算公式为：As = (N 0.85 fck b x) / (0.85 fy)。

其中，As为柱子受压区的钢筋面积，N为柱子的轴向受压力，fck为混凝土的抗压强度设计值，b为柱子截面的宽度，x为受压区高度，fy为钢筋的抗拉强度设计值。

2. 柱子受拉区钢筋面积的计算公式。

柱子受拉区的钢筋面积是根据柱子的受拉承载能力和混凝土的承载能力来确定的。

柱子受拉区钢筋面积的计算公式为：As = N / (0.85 fy)。

其中，As为柱子受拉区的钢筋面积，N为柱子的轴向受拉力，fy为钢筋的抗拉强度设计值。

3. 柱子的受压区和受拉区的钢筋配筋计算公式。

柱子的受压区和受拉区的钢筋配筋计算公式是根据柱子的受力情况和截面尺寸来确定的。

柱子的受压区和受拉区的钢筋配筋计算公式为：As,min = 0.1 b x / fy。

其中，As,min为柱子最小配筋面积，b为柱子截面的宽度，x为受压区高度，fy为钢筋的抗拉强度设计值。

4. 柱子的受压区和受拉区的钢筋配筋验算公式。

柱子的受压区和受拉区的钢筋配筋验算公式是根据柱子的受力情况和截面尺寸来确定的。

柱子的受压区和受拉区的钢筋配筋验算公式为：ρ = As / (b x)。

其中，ρ为柱子的配筋率，As为柱子的钢筋面积，b为柱子截面的宽度，x为受压区高度。
