XXX导流隧洞出口明渠工程施工组织设计方案1第一章施工总说明1.1 工程概况***水利枢纽位于宁夏回族自治区**县境内的黄河干流上，工程区距自治区首府**市200Km，距**县城20Km。

***水利枢纽工程是以灌溉、发电为主的综合性水利工程。

坝址左岸一级台阶为腾格里沙漠边缘地带，地势较为平坦，可做为工程施工期主要布置场地。

***水利枢纽工程总库容0.26 亿，装机容量120.3MW，总灌溉面积为87.7 万亩，最大发电水头11.00m，枢纽电站保证出力51.0MW，装机多年平均发电量6.06亿kw.h。

主要建筑物包括：南干渠首电站、泄洪闸、隔墩坝段、河床电站、北干渠首电站和土石副坝。

坝顶高程1242.6m，坝顶长度867.65m，河床电站坝段坝顶宽度18.15m，河床电站最大坝高37.8m，泄洪闸坝段最大坝高28.4m。

本标段范围为：隔墩坝段以北，土石副坝以南的全部永久建筑物。

包括隔墩坝、河床电站、北干渠首电站、安装场坝段、主副坝连接段和开关站等。

隔墩坝段位于河床电站与泄洪闸之间，隔墩坝段上、下游设纵向导墙将电站与泄洪闸分开。

上游导墙顶高于泄洪闸底板3.00m 顶宽1.50m，导墙顶高程1227m 为潜墙。

下游导墙顶部高程1237.30m，顶部宽2.00m。

隔墩坝段为主厂房的一部分，在1238.50m 高程布置有副安装场，下层布置有集水井、水泵房、空压机室等。

隔墩坝段底宽23m，最大坝高37.8m。

河床电站坝段总长102.80m，顺水流方向长74.03m，设4 个机组段，安装4 台灯泡贯流式水轮发电机组，单机容量29MW。

电站建基高程为1204.8m~1211.30m。

电站基底坐落在弱风化的泥岩上。

主厂房宽24.5m，电站运行层高程1233.50m，尾水平台高程1238.50m。

主厂房高24.44m。

上游进口段设两道垂直拦污栅，孔口尺寸为 2 孔 6.70×25.008m (宽×高) 和 2 孔 6.70×25.551m (宽×高)；一道检修门，孔口尺寸为 2 孔6.70×26.151m (宽×高)。

导流洞施工方案

导流洞施工方案

导流洞施工方案1. 引言导流洞施工方案是在进行水工建设、地下工程或其他需要控制水流的施工过程中所必需的。

导流洞的作用是将水流引导到施工区域或绕过施工区域，以确保施工过程的安全和顺利进行。

本文将详细介绍导流洞的施工方案。

2. 施工前准备2.1 确定洞口位置在开始施工之前，需要确定导流洞的位置。

洞口位置应基于施工需要和周围环境进行合理的选择，并与设计师和监理工程师进行充分的讨论和确认。

2.2 绘制施工平面图根据设计要求，绘制导流洞的施工平面图。

该平面图应包括洞口位置、洞壁的几何形状和尺寸、导流洞的长度和宽度等详细信息。

2.3 确定施工方法根据具体的施工需要和环境条件，确定合适的施工方法。

常用的导流洞施工方法包括封闭挖掘、盖板封闭、冲刷法和围堰法等。

根据洞口位置和洞壁几何形状的不同，选择适合的施工方法。

3. 施工过程3.1 确立施工队伍根据施工规模和施工周期，确定合适的施工队伍。

施工队伍应包括工程师、技术人员、施工人员和机械设备操作人员等。

3.2 确定施工顺序根据施工平面图，确定导流洞的施工顺序。

通常情况下，先进行洞口挖掘或挖槽施工，然后再进行洞壁的开挖或砌筑。

根据具体情况，有时还需要进行边坡的处理或洞口结构的加固。

3.3 洞口挖掘施工根据施工平面图，使用相应的挖掘机械进行洞口的挖掘。

挖掘的深度和大小应符合设计要求，并按照安全规范进行操作，避免发生事故。

3.4 洞壁开挖或砌筑施工根据施工平面图，使用相应的工具和设备进行洞壁的开挖或砌筑。

洞壁的几何形状和尺寸应符合设计要求，并按照安全规范进行操作。

3.5 边坡处理或洞口结构加固根据具体情况，需要对导流洞的边坡进行处理或对洞口结构进行加固。

处理或加固的方法应根据地质条件和施工要求进行选择，并按照相关规范进行操作。

3.6 完工验收在导流洞施工完成后，需要进行完工验收。

验收的内容包括洞口位置是否正确、洞壁几何形状和尺寸是否符合设计要求，以及洞壁的稳定性和安全性是否满足施工要求等。

导流隧洞工程施工组织设计.

导流隧洞工程施工组织设计.

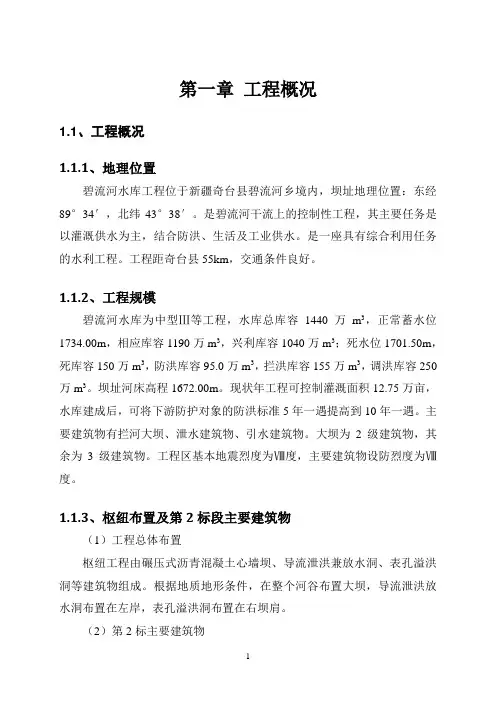

第一章工程概况1.1、工程概况1.1.1、地理位置碧流河水库工程位于新疆奇台县碧流河乡境内，坝址地理位置：东经89°34′，北纬43°38′。

是碧流河干流上的控制性工程，其主要任务是以灌溉供水为主，结合防洪、生活及工业供水。

是一座具有综合利用任务的水利工程。

工程距奇台县55km，交通条件良好。

1.1.2、工程规模碧流河水库为中型Ⅲ等工程，水库总库容1440万m3，正常蓄水位1734.00m，相应库容1190万m3，兴利库容1040万m3；死水位1701.50m，死库容150万m3，防洪库容95.0万m3，拦洪库容155万m3，调洪库容250万m3。

坝址河床高程1672.00m。

现状年工程可控制灌溉面积12.75万亩，水库建成后，可将下游防护对象的防洪标准5年一遇提高到10年一遇。

主要建筑物有拦河大坝、泄水建筑物、引水建筑物。

大坝为2级建筑物，其余为3级建筑物。

工程区基本地震烈度为Ⅷ度，主要建筑物设防烈度为Ⅷ度。

1.1.3、枢纽布置及第2标段主要建筑物（1）工程总体布置枢纽工程由碾压式沥青混凝土心墙坝、导流泄洪兼放水洞、表孔溢洪洞等建筑物组成。

根据地质地形条件，在整个河谷布置大坝，导流泄洪放水洞布置在左岸，表孔溢洪洞布置在右坝肩。

（2）第2标主要建筑物碧流河水库工程第2标为：水库导流泄洪放水隧洞；合同编号：QT-BLH-SK-2013-SG2。

主要建筑物如下：导流泄洪放水洞布置在左岸，导流泄洪放水洞洞长428m，施工导流期承担导流任务，正常运用期承担泄洪、放水任务。

导流洞进口高程1684.00m，设计洪水位时导流泄洪洞最大泄流量90.00m3/s，校核洪水位时导流泄洪洞最大泄流量90m3/s，导流洞导流期设计流量96.0m3/s。

导流洞布置成压力洞的型式，由引渠段、闸前有压洞身段、检修竖井、有压洞身段、工作闸井、出口扩散段、消力池、海漫段组成。

进口引渠长51.4m，闸前有压洞身段长75.0m，圆形断面，洞径3.5m，衬砌厚度0.5m，纵坡1/50。

导流洞施工方案范文

导流洞施工方案范文

导流洞施工方案范文一、前期准备工作1.方案设计：根据实际情况和要求，进行导流洞的方案设计，包括施工方法、材料选择、施工工艺等内容的确定。

2.施工图纸：根据设计方案，编制施工图纸，明确施工细节和工艺要求。

3.材料准备：根据施工图纸，准备所需的材料，包括导流洞用的钢筋、混凝土、模板等。

4.施工人员及设备：组织施工队伍，安排好人员和设备的调度，确保施工能顺利进行。

5.现场准备：清理施工现场，确保施工区域的安全和整洁。

6.安全措施：制定安全工作计划，培训施工人员，提醒施工人员注意安全事项。

二、施工过程1.地基处理：根据设计要求，对导流洞的地基进行处理，包括挖掘、填土、压实等工作，确保地基的平整和稳固。

2.模板安装：按照施工图纸的要求，进行模板的安装，包括导流洞的上部、下部和侧部模板，确保模板的精确度和固定性。

3.钢筋布置：根据设计要求，进行钢筋的布置，包括导流洞的梁、柱和墙等部位，确保钢筋的正确位置和精确度。

4.混凝土浇筑：按照施工图纸和设计要求，进行混凝土的浇筑，包括导流洞的地板、顶板和墙体等部位，确保混凝土的质量和均匀度。

5.养护处理：对已经浇筑的混凝土进行养护处理，包括覆盖保持湿润、喷洒养护剂等，保证混凝土的强度和稳定性。

6.模板拆除：根据混凝土的凝固时间，进行模板的拆除工作，确保混凝土的完整性和表面的平整度。

7.防水处理：对导流洞的墙体和地面进行防水处理，包括表面防水剂的涂刷、防水层的铺设等，确保导流洞的防水效果。

8.排水系统：设计合理的排水系统，确保导流洞内部的排水畅通，减少因积水引起的问题。

9.安全检查：进行安全检查，确保导流洞施工的安全，及时处理施工中出现的问题。

三、施工注意事项1.施工期间，要保持施工区域的整洁和安全，严禁乱丢杂物和乱堆放材料，防止发生意外事故。

2.施工过程中，要严格按照设计要求和工艺要求进行施工，确保施工质量和工期的达到预期目标。

3.施工过程中，要定期检查施工质量和安全措施的执行情况，及时进行整改和改进。
