幼儿园结构设计计算书剖析

  • 格式：doc
  • 大小：28.00 KB
  • 文档页数：20

幼儿园结构设计计算书剖析KN/m2，基本雪压0、35 KN/m2，楼板﹑屋盖均采用现浇钢筋混凝土结构。

本设计贯彻“实用、安全、经济、美观”的设计原则。

按照建筑设计规范，认真考虑影响设计的各项因素。

根据结构与建筑的总体与细部的关系。

先用弯矩二次分配法计算恒荷载及活荷载作用下框架的结构内力，接着用D值法计算风荷载作用下的结构内力,然后进行内力组合，找出最不利的一组内力组合，然后进行计算配筋并绘图。

此外还进行了室内楼梯的设计，完成了平台板，梯段斜梁，平台梁等构件的内力和配筋计算及施工图绘制。

计算书用Word编辑，部分插图用天正建筑软件绘制，内力组合用Excel辅助计算。

施工组织设计就是针对施工安装过程的复杂性，用系统的思想并遵循技术经济规律，对拟建工程的各阶段、各环节以及所需的各种资源进行统筹安排的计划管理行为，本设计的施工组织设计重点在进度控制、质量控制和安全控制。

关键词：框架结构，荷载计算，内力计算，计算配筋，施工组织。

第一章：绪论毕业设计是专业教学过程中的最后一个环节，是理论联系实际的重要过程。

通过所给的设计资料培养学生能够综合运用所学知识了解并掌握建筑设计和结构设计的全过程。

学会搜集资料、分析问题、解决实际工程问题的方法，进一步巩固已学的课程，并能查阅资料、专业文献，熟悉、理解和应用中南标等建筑规范，解决土木建筑工程设计中各方面问题所需的综合能力和创新能力，达到初步了解与掌握一个建筑师和结构工程师的实际工作内容和设计工作的方法与步骤。

这个设计巩固和研究了我大学四年的所学的知识，能够发挥我的专长来达到学以至用的境界。

另外在大量出现的钢筋混凝土的框架结构的情况下，多层混凝土的框架结构教学楼设计也有很多意义的，多层混凝土的框架结构能够大大的满足我们对教学楼的使用要求。

通过各种研究方法来利用这种结构优点，并研究和改善他们，来满足我们的要求。

总之，通过本次设计，学会了搜集资料、分析问题、解决实际工程问题的方法，进一步巩固已学的课程，主要是使自已能独立思考、解决设计过程中遇到的问题以及理论知识联系实际工程问题的能力增强。

诚然，该设计也有些不足之处，希望各位领导、老师指正。

1、1 设计基本资料1、1、1、工程概况工程名称：昌平花园幼儿园设计；建筑地点：邹城市昌平花园；设计使用年限：50年；建筑规模：1)建筑总面积：2230、1m2；2)建筑层数：地上三层，局部两层；3)结构形式：钢筋砼框架结构；4)层高：12、600m，局部8、800m。

1、1、2、建筑技术条件（一）气象条件：1)基本风压：Wo=0、4KN/m22)基本雪压：So=0、35KN/m2（二）工程地质条件1）地形：拟建场地地形较平坦，高差不超过1、5m。

2）土层：自然地表0、6m内为杂填土，土质较差；填土下层为1、5m厚的粉质粘土，其承载力特征值为180 KN/m2 ；再下为砾石层，其承载力特征值为270 KN/m23）地下水：地下水在地表以下3m，无侵蚀性。

材料供应：钢材、水泥、木材、砂石等供应充足。

施工条件：各种机具足现浇结构要求。

1、2 建筑设计说明1、1、1、设计概要本设计是幼儿园，应根据建筑使用性质、建设规模与标准的不同，确定各类用房。

一般由教室、卧室、厕所和洗手间等组成。

教学楼内各种房间的具体设置、层次和位置，应根据使用要求和具体条件确定。

立面设计是在满足房间的使用要求和技术经济条件下，运用建筑造型和立面构图的一些规律，结合平面的内部空间组合进行的。

进行立面设计设计时要考虑房屋的内部空间关系，相邻立面的协调，各立面墙面的处理和门窗安排，满足立面形式美观要求，同时还应考虑各入口、细部构件的处理。

考虑设计的是幼儿园，立面尽量满足儿童视觉需求。

建筑剖面考虑的是建筑物各部分高度，建筑层数和空间结构体系。

确定房间净高时，主要考虑房间的使用性质，室内采光通风及设备设置和结构类型。

综合考虑这些因素，取房间层高为3、6m。

1、1、2、结构设计依据《房屋建筑学》教材，建筑设计资料集1、2、3册，《中小学建设设计规范》，其他有关设计规范及总图，混凝土结构设计规范GB50007-2002，建筑结构荷载规范GB50009-2001，建筑地基基础设计规范GB50007-2002，混凝土结构学（上、下册），多层与高层建筑结构设计，现用建筑施工教材，建筑施工手册1、70m，则底层柱高为（3、5+0、10）=3、60m，其余各层柱高为层高，均为3、6m。

为了便于简化计算，选取7轴上的一榀框架进行计算，由此可绘出框架的计算简图如下图2－1 图2－1框架计算简图2、1、2 杆件尺寸估算混凝土强度等级：梁、柱采用C30（）横向框架梁 h= b=则 h= 取 h=600mmb= 取 b=250mm纵向框架梁 h= 取 h=400mm b= 取 b=200mm框架柱b=底层柱高 h=（1～1、5）b则 b= 取b=400mm h=（1～1、5）b 取h=400mm2、1、3 惯性矩线刚度计算其中在求梁截面惯性矩时考虑到现浇楼板的作用，取=2横向框架边跨梁：边跨梁：中跨梁：中跨梁：中跨梁：中跨梁：中跨梁：底层柱：其余各层柱：令=1、0则其余杆的相对线刚度为：= = =框架梁住相对线刚度如图2-2所示，作为计算各节点杆端弯矩分配系数的依据。

图2－2 梁柱相对线刚度2、2荷载设计值计算2、2、1 恒载标准值计算（1）屋面防水层（刚性）30厚C20细石混凝土防水：1、0kN/m2防水层（柔性）三毡四油，冷底子油一度铺小石子：0、4kN/m2找平层：15厚水泥砂浆：0、01520=0、30kN/m2找平层：15厚水泥砂浆：20=0、30kN/m2（2%找坡）膨胀珍珠岩保温层：15（0、02+0、2）/2=1、725 kN/m2120mm厚现浇混泥土屋面板：0、1225=3、0kN/m2抹灰层：10厚混合砂浆 0、17kN/m2小计：6、90kN/m2 （2）各层走廊楼面水磨石地面：0、65kN/m2 （10mm面层、20mm水泥砂浆打底、素水泥砂浆结合层一道）结构层：120厚现浇钢筋混凝土板 0、1225=3、0kN/m2 抹灰层：10厚混合砂浆 0、17kN/m2 小计：3、82kN/m2（3）标准层楼面大理石面层，水泥砂浆擦缝1、16 kN/m230厚1：3干硬性水泥砂浆，面上撒2厚素水泥水泥浆结合层一道结构层：120厚现浇钢筋混凝土板 0、1225=3、0kN/m2抹灰层：10厚混合砂浆 0、17kN/m2 小计：4、33kN/m2（4）梁自重 bh=300mm600mm 梁自重：0、3（0、60－0、12）25=3、6kN/m抹灰层：10厚混合砂浆 0、01（0、6-0、12+0、3）217=0、27kN/m 小计：3、87 kN/mbh=250mm400mm梁自重：0、25（0、40－0、12）25=1、75kN/m抹灰层：10厚混合砂浆 0、01（0、40－0、12＋0、25）217=0、18kN/m小计：1、93 kN/ 基础梁bh=250mm400mm梁自重：0、250、4025=25kN/m（5）柱自重bh=600mm600mm 柱自重：0、60、625=9、0kN/m抹灰层：10厚混合砂浆 0、010、6417=0、41kN/m 小计：9、41 kN/m（6）外纵墙自重标准层纵墙：0、90、3619=6、16kN/m 铝合金窗：0、352、1=0、74kN/m 水刷石外墙面：（3、6－2、1）0、5=0、75kN/m 水泥粉刷内墙面：（3、6－2、1）0、36=0、54kN/m 小计8、19 kN/m 底层纵墙：（4、8－2、1－0、8）0、3619=13、0kN/m 铝合金窗：0、352、1=0、74kN/m 水刷石外墙面：（4、8－2、1－0、8）0、5=0、95kN/m 水泥粉刷内墙面：（4、8－2、1－0、8）0、36=0、68kN/m 小计15、37 kN/m （7）内纵墙自重标准层纵墙：（3、6－0、4）0、2419=14、59kN/m 水泥粉刷内墙面：（3、6－0、4）0、362=2、30kN/m 小计16、89 kN/m （8）内隔墙自重标准层内隔墙：0、90、2419=4、1kN/m 铝合金窗：0、352、1=0、74kN/m 水泥粉刷内墙面：0、920、36=0、65kN/m小计5、49kN/m底层内隔墙：（4、8－2、1－0、8）0、2419=8、66kN/m 铝合金窗：0、352、1=0、74kN/m 水泥粉刷内墙面：（4、8－2、1－0、8）0、362=1、37kN/m小计10、77kN/m（9）女儿墙自重（含贴面和粉刷） 0、241、219＋0、920、36＝6、12kN/m2、2、2 活荷载标准值计算（1）屋面和楼面活荷载标准值根据《荷载规范》查得：上人屋面2、0 kN/m2 楼面：走廊2、5 kN/m2（2）雪荷载 kN/m2 屋面活荷载与雪荷载不同时考虑，两者中取大值2、2、3 竖向荷载下框架受荷总图(1)A～B(C～D)轴间框架梁屋面板传荷载：板传至框架梁上得梯形荷载或三角形荷载等效为均为荷载，荷载传递示意图如图2-3图2－3 板传荷载示意图恒载：活载：楼面板传荷载：恒载：活载：梁自重：A～B(C～D)轴间框架梁均布荷载为：屋面梁：恒载＝梁自重＋板传荷载＝活载＝板传荷载＝9、38楼面梁：恒载＝梁自重＋板传荷载＝3、87＋20、30＝24、17 活载＝板传荷载＝9、38(2)B～C轴间框架梁：屋面板传荷载：恒载: 活载：楼面板传活载:恒载: 活载: 梁自重: B～C轴间框架梁均布荷载为：屋面梁：恒载＝梁自重＋板传荷载＝活载＝板传荷载＝3、75楼面梁：恒载＝梁自重＋板传荷载＝3、87＋7、16＝11、03 活载＝板传荷载＝4、69(3)、A轴柱纵向集中荷载计算：顶层柱荷载：女儿墙自重：（做法：墙高1100，100的混凝土压顶）＝0、241、119＋250、10、24＋（1、22＋0、24）0、5＝6、94天沟自重：（现浇天沟）顶层柱恒载＝女儿墙及天沟自重＋梁自重＋板传荷载＝(6、94+2、13)4、5+3、87(4、5-0、5)+16、1714、5＝129、06顶层柱活载＝板传活载＝4、69＝21、1标准层柱恒载＝墙自重+梁自重+板传荷载基础顶面恒载＝板传活载＝＝21、1基础顶面恒载＝底层外重墙自重+基础梁自重＝＝71、48(4)、B柱纵向集中荷载计算：顶层柱恒载＝梁自重＋板传荷载顶层柱活载＝板传活载标准层柱恒载＝梁自重＋板传荷载+墙自重标准层柱活载＝板传活载基础顶面恒载＝内纵墙自重＋基础梁自重＝＝110、03故可以画出一榀框架在竖向荷载作用下的受荷总图如图2－4所示：图2－4 竖向受荷总图（注：1、图中各值的单位为kN；2、图中数值均为标准值。

合集下载

幼儿园建筑设计调研报告五篇

幼儿园建筑设计调研报告五篇

幼儿园建筑设计调研报告五篇第一篇：幼儿园建筑设计调研报告我们调研了洛阳市实验幼儿园，是一个全日制幼儿园主要接收3-6岁儿童.该幼儿园位于西工区定鼎南路文宣巷，主要担负教育局机关和二级机构工作人员、市属学校教师子女及部分社会学前儿童的启蒙教育工作.洛阳市实验幼儿园该幼儿园有3个出入口，分别在北、南、东三个方向。

其主入口在文宣巷上，其他两个出入口，一个在家属院内，另一个在幼儿园南方的一个小巷内。

这个幼儿园的主入口朝向东，整个幼儿园的主体建筑呈L形，幼儿生活用房和服务用房在此。

在幼儿园的西边一角就是供应用房了。

南入口一般不开启，北入口主要用于货物和垃圾的出入。

主次入口位于不同的道路上，便于各部分的出入互不影响。

功能用房在幼儿园的一角,因为幼儿对于环境卫生有很高的要求.安排在一角可以在不影响幼儿活动前提下很好的服务幼儿园。

紧邻幼儿活动区域,又不会影响到幼儿的活动,因为幼儿园小朋友的饭菜都是由工作人员从厨房送到活动室给小朋友吃的。

虽然近邻幼儿园但是由于两栋建筑物之间没有走廊连接,而且从厨房到幼儿活动室之间没有坡道,只能依靠工作人员抬,而且该幼儿园为3层,没有运送食物的升降梯,全部都要依靠老师及其他工作人员搬运.还有就是没有走廊连接厨幼儿园北门房和幼儿活动室,如果遇到雨雪天气将给工作人员带来很大的麻烦.幼儿园外墙有蓝、黄、绿三种颜色。

进去幼儿园发现没一个楼层的颜色都不同一楼绿色、二楼黄色、三楼粉色。

幼儿园俯瞰图幼儿园室外活动场地全是各种颜色的塑胶铺的。

相邻的跑道的颜色也是不同的。

由于幼儿对色彩鲜艳的东西比较感兴趣，可以看到幼儿园的跑道，游乐场颜色也是很鲜艳的，符合幼儿的心理。

包括卫生间的隔板都做成了彩色的。

L形的主体建筑中，较长的一边是幼儿的生活用房。

短边是办公用房。

在幼儿园的入口处设有门卫室，保健室和隔离。

二楼、三楼分别由园长办公室、书记室等办公用的房间。

幼儿园较长一边也就是幼儿生活区域朝南北方向，能够有较好的采光这是我上午11点拍摄的照片，可以看到一楼到三楼都室外活动场地有很好的采光。

装配式框架结构幼儿园施工图PC计算书

装配式框架结构幼儿园施工图PC计算书

项目：AA2017A087 城铁新城幼儿园Tus-Design Group 启迪设计集团股份有限公司 - 1 -1. 建筑概况、“三板”应用1.1. 苏州新浒投资发展有限公司拟建的城铁新城幼儿园项目，位于虎丘区安杨路西，浒莲路南侧，地理位置优越，交通便捷。

地上2~4层，局部地下1层，屋顶为坡屋顶。

项目总建筑面积11495.05平方米，其中地上建筑面积9011.23平方米，地下建筑面积2483.82平方米。

1.2. 根据苏建科【2017】43号、苏住建建【2017】23号，该建筑中强制应用的“三板”总比例不得低于60%。

2. “三板”应用比例计算： 2.1. “三板”应用比例：根据苏建函科【2017】1198号文附件计算：对于混凝土结构，单体建筑中“三板”应用总比例计算方法如下：%60e≥⨯+++++EC B A c b a γ单体建筑中“三板”应用总比例计算表1F 2F 3F 4F 总面积 预制楼板总面积a 0 1884.76 1530.72460.80 3824.68 预制楼梯总面积b 41.13 41.1320.390 102.65预制内隔墙总面积c 1963.68 1419.10 1466.29755.56 5604.64 楼板总面积A 0 2675.20 2154.38 1505.46 6335.04 楼梯总面积B 00 0 内墙板总面积C2340.26 1791.45 1740.08 857.086728.88 =++++CB A c b a72.96%>60%注：楼梯总面积B 统计在楼板总面积A 中，不再统计；本项目不含鼓励应用部分。

幼儿园教学综合楼建筑结构设计

幼儿园教学综合楼建筑结构设计

幼儿园教学综合楼建筑结构设计
幼儿园教学综合楼的建筑结构设计需要考虑以下几个方面：
1. 基础结构：建筑的基础结构应该稳固可靠，能够承受楼
体的重量和外部荷载。

通常采用混凝土框架结构或钢结构，其中混凝土框架结构更常见。

2. 楼层布局：幼儿园教学综合楼一般包括多个楼层，每层
的布局需要合理安排。

通常会包括教室、活动室、图书室、办公室、厨房、卫生间等功能区域。

3. 墙体结构：墙体结构起到承重和隔离的作用，需要具备
足够的强度和稳定性。

可以采用砖混结构、钢筋混凝土结
构或轻钢结构等。

4. 屋面结构：屋面结构需要保证防水和隔热性能。

常见的
屋面结构包括钢筋混凝土楼板、彩钢板或防水卷材等。

5. 竖向交通：幼儿园教学综合楼通常需要设置楼梯和电梯，以便师生和家长能够方便地上下楼。

楼梯的设计需要符合
儿童安全标准，电梯需要满足相关规定。

6. 窗户和门：幼儿园教学综合楼需要设置适当数量和位置
的窗户和门，以提供充足的自然采光和通风。

窗户和门的
材料和结构需要符合安全和隔音要求。

7. 防火设计：幼儿园教学综合楼需要考虑防火安全，包括
选择防火材料、设置防火分区和疏散通道等。

8. 绿化设计：幼儿园教学综合楼的周围环境可以进行绿化设计，包括种植花草树木、设置休闲座椅和儿童游乐设施等，以提供一个舒适的学习和活动环境。

以上是幼儿园教学综合楼建筑结构设计的一些基本要点，具体设计还需要根据具体的场地条件、功能需求和安全要求进行详细考虑和设计。

梯柱、梯梁计算书(幼儿园)

梯柱、梯梁计算书(幼儿园)

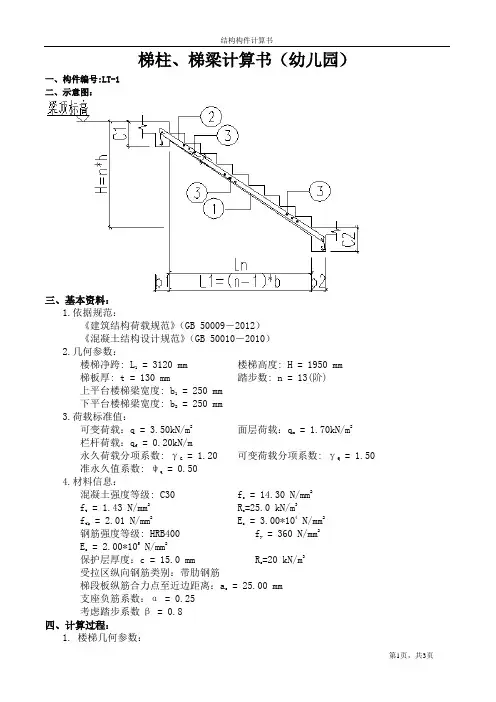

梯柱、梯梁计算书（幼儿园）一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1= 3120 mm 楼梯高度: H = 1950 mm 梯板厚: t = 130 mm 踏步数: n = 13(阶)上平台楼梯梁宽度: b1= 250 mm下平台楼梯梁宽度: b2= 250 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：qm= 1.70kN/m2栏杆荷载：qf= 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ= 1.50准永久值系数: ψq= 0.504.材料信息：混凝土强度等级: C30 fc= 14.30 N/mm2f t = 1.43 N/mm2Rc=25.0 kN/m3f tk = 2.01 N/mm2Ec= 3.00*104 N/mm2钢筋强度等级: HRB400 fy= 360 N/mm2Es= 2.00*105 N/mm2保护层厚度：c = 15.0 mm Rs=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：as= 25.00 mm 支座负筋系数：α = 0.25考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m 踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 3.12＋(0.25＋0.25)/2 = 3.37 m梯段板与水平方向夹角余弦值：cosα = 0.866 2. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm= (1＋1*0.15/0.26)*1.70 = 2.68 kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*(0.13/0.866＋0.15/2) = 5.63 kN/m抹灰：gks = RS*B*c/cosα = 20*1*0.02/0.866 = 0.46 kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf= 2.68＋5.63＋0.46＋0.20 = 8.97 kN/m恒荷控制：P n (G) = 1.35*Pk＋γQ*0.7*B*q = 1.35*8.97＋1.50*0.7*1*3.50 = 15.78 kN/m活荷控制：Pn (L) = γG*Pk＋γQ*B*q = 1.20*8.97＋1.50*1*3.50 = 16.01 kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = 16.01 kN/m(2) 平台板：面层：gkm ' = B*qm= 1*1.70 = 1.70 kN/m自重：gkt ' = Rc*B*t = 25*1*0.12 = 3.00 kN/m抹灰：gks ' = RS*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：Pk ' = gkm'＋gkt'＋gks'＋qf= 1.70＋3.00＋0.40＋0.30 =5.40 kN/m恒荷控制：P l (G) = 1.35*Pk'＋γQ*0.7*B*q = 1.35*5.40＋1.50*0.7*1*3.50 = 10.97 kN/m活荷控制：Pl (L) = γG*Pk＋γQ*B*q = 1.20*5.40＋1.50*1*3.50 = 11.73 kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = 11.73 kN/m3、梯梁计算：（1）梯段板传递来的荷载:ql =1/2*Pn*Ln=1/2*16.01*3.12=24.98 kN/m（2）平台板传递来的荷载:q2=0.5*1.6*11.73=9.4 kN/m（3）梁自重：q3=26*0.25*0.4==2.60 kN/m总线荷载：q=ql +q2+q3=36.98 kN/m(4)正截面承载力计算跨中最大弯矩：M=1/8*q*L2 =1/8*36.98*3.32=50.34 kN*m受压区高度：X=40.25≤0.518*370=192mmAs=14.3*250*40.25/360=399.66 mm2实配416；As=804 mm2>399.66 mm2满足要求。
