瑞士STORZ体外冲击波疼痛治疗仪
瑞士STORZ体外冲击波疼痛治疗仪系统（医用气动弹道式）
产品编码： MP200
产品品牌： STORZ
起订数量： 1(PCS)
详细介绍
一、
瑞士STORZ公司MP200体外冲击波疼痛治疗仪系统是MASTERPULS®系列产品中的全能型产品。具有超大触摸式液晶屏，智能化操作菜单，内置治疗指南，可配备多种治疗探头，应用于疼痛以及运动康复容领域。
联合治疗：
◈ 发散式冲击波治疗（RSWT）
◈ 震荡疗法（V-ACTOR®）
冲击频率和压力：
◈ 冲击波治疗（RSWT）：1-21Hz/1-5bar
◈ 震动治疗（V-ACTOR®）：1-35Hz/1-5bar
»D-ACTOR®«技术
◈ 对肌筋膜疼痛综合症治疗效果最佳
»Deep Impact®«深部治疗探头
◈ 用于深部软组织损伤的治疗
»CERAma-x™«治疗探头
◈ 无需耦合剂的疼痛治疗探头
»V-ACTOR®«治疗手柄
◈ 用于肌肉和结缔组织的松解
治疗模式：
1、疼痛治疗模式
冲击波对近骨面的软组织可产生持久可靠的治疗，常用于运动系统疼痛的治疗。例如：肌肉、肌筋、肌筋膜相关疾患应用冲击波治疗在临床上有良好的疗效。
2、激痛点治疗模式
使用该模式针对肌筋膜综合症起到良好的治疗作用，治疗时冲击波将直接作用于整个痛点区域，此治疗模式使用高频冲击波（10Hz）。
3、针灸治疗模式
使用这一模式，系统会产生非常精确的冲击波，并且作用于人体的穴位，患者避免针刺的痛苦却可达到治疗效果。
MP200 体外冲击波疼痛治疗仪系统优势：
•免除外科手术；
•疗效确切，治愈率达80-90%；
•非侵入式，无创；
•不伤及正常组织，只针对病处尤其是坏死细胞起作用；
•不需住院治疗，不影响正常生活；
治疗方案：
一般第一次与第二次治疗间隔2-3天，3-5次为一疗程。股骨头坏死等3-10次为一疗程。
少年易学老难成，一寸光阴不可轻 - 百度文库
1 体外冲击波治疗仪
XY-K-MEDICAL-300
一、产品的适用范围（适应症）、禁忌症
适应症：软组织疼痛类疾病、骨科类疾病、其他疾病
软组织疼痛类疾病包括:肩周炎、跟腱炎、颈椎病、足底筋膜炎、下腰痛、网球肘；骨科类疾病：骨不连、假关节、早中期的股骨头坏死；其他类疾病：肌痉挛、烧伤整形、阳痿治疗、心血管疾病、伤口愈合。
禁忌症：抗凝血障碍的患者（或使用了抗凝血剂的患者）、肿瘤患者、糖尿病患者、血栓症患者或有血栓倾向的患者、治疗区急性化脓的患者、孕妇、14岁以下的儿童、使用了可的松等消炎物质的患者。
二、优势
是慢性和疑难骨骼肌肉疾病的最佳治疗方案
治愈率是80%
治疗时间短： 最长需要10分钟
平均需要6至8个疗程
可以替代手术治疗
可移动性
小巧和轻便的设备：易于安装
内置空气压缩机：不用保养
触摸屏操作
智能化操作系统 少年易学老难成，一寸光阴不可轻
- 百度文库
2
三、原理：
1.气动弹道式冲击波治疗仪的工作原理：气动弹道式体外治疗仪是压缩机产生的气动脉冲声波转化成精准的弹道式冲击波，通过物理介质传导（如空气、液体等）作用于人体，产生生物学效应，是能量的突然释放而产生的高能量压力波，具有压力瞬间增高和高速传导特性。
2．气动弹道式冲击波治疗仪的治疗原理：利用压缩气体产生能量，驱动手柄内的子弹体，使子弹体以脉冲方式冲击治疗部位。冲击波经过皮肤、脂肪、肌肉等软组织后作用于损伤区，由于所接触的介质不同，在不同组织的交界处可以产生不同的机械应力作用，表现为对细胞产生拉应力、压应力和剪切应力，在含有气泡的组织中还会产生空化效应。骨组织在交变应力作用下出现显微裂纹，而这是诱导骨重建的主要原因，而拉应力和空化效应可以松解黏连的组织，促进血液循环，修复组织，达到治疗的目的。
四、产品的注意事项
不要空打；谨记禁忌症和部位；定期保养：每天擦拭传导子，定期检少年易学老难成，一寸光阴不可轻 - 百度文库

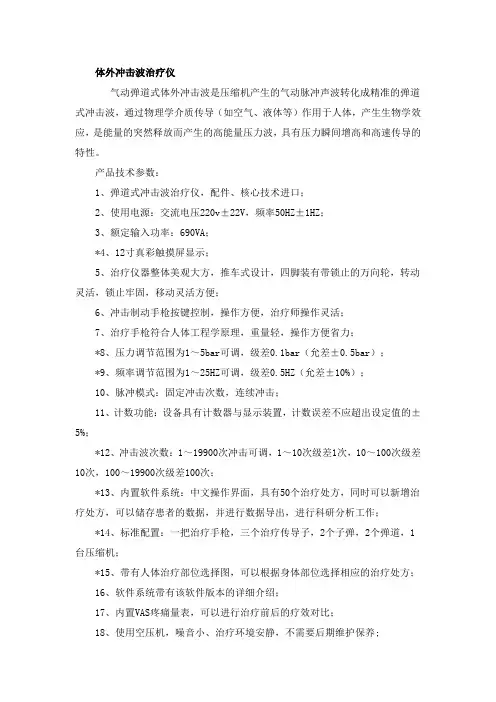

体外冲击波治疗仪
气动弹道式体外冲击波是压缩机产生的气动脉冲声波转化成精准的弹道
式冲击波，通过物理学介质传导（如空气、液体等）作用于人体，产生生物学效
应，是能量的突然释放而产生的高能量压力波，具有压力瞬间增高和高速传导的
特性。
产品技术参数：
1、弹道式冲击波治疗仪，配件、核心技术进口；
2、使用电源：交流电压220v±22V，频率50HZ±1HZ；
3、额定输入功率：690VA；
*4、12寸真彩触摸屏显示；
5、治疗仪器整体美观大方，推车式设计，四脚装有带锁止的万向轮，转动
灵活，锁止牢固，移动灵活方便；
6、冲击制动手枪按键控制，操作方便，治疗师操作灵活；
7、治疗手枪符合人体工程学原理，重量轻，操作方便省力；
*8、压力调节范围为1～5bar可调，级差0.1bar（允差±0.5bar）；
*9、频率调节范围为1～25HZ可调，级差0.5HZ（允差±10%）；
10、脉冲模式：固定冲击次数，连续冲击；
11、计数功能：设备具有计数器与显示装置，计数误差不应超出设定值的±
5%；
*12、冲击波次数：1～19900次冲击可调，1～10次级差1次，10～100次级差
10次，100～19900次级差100次；
*13、内置软件系统：中文操作界面，具有50个治疗处方，同时可以新增治
疗处方，可以储存患者的数据，并进行数据导出，进行科研分析工作；
*14、标准配置：一把治疗手枪，三个治疗传导子，2个子弹，2个弹道，1
台压缩机；
*15、带有人体治疗部位选择图，可以根据身体部位选择相应的治疗处方；
16、软件系统带有该软件版本的详细介绍；
17、内置VAS疼痛量表，可以进行治疗前后的疗效对比；
18、使用空压机，噪音小、治疗环境安静，不需要后期维护保养; 多体位医用诊疗床
1、规格（mm）：2000×620×660。
2、人性化设计具有肩孔和扶手。
3、方便医生针对病患进行针灸、推拿康复使用。
4、配有患者呼吸孔。

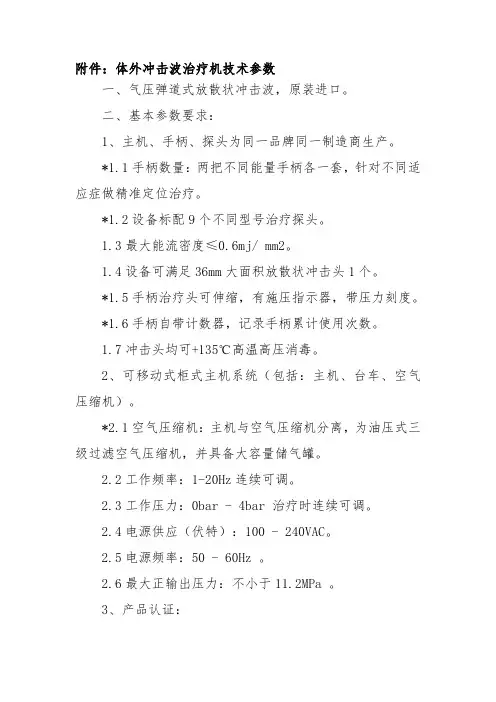

附件：体外冲击波治疗机技术参数
一、气压弹道式放散状冲击波，原装进口。
二、基本参数要求：
1、主机、手柄、探头为同一品牌同一制造商生产。
*1.1手柄数量：两把不同能量手柄各一套，针对不同适应症做精准定位治疗。
*1.2设备标配9个不同型号治疗探头。
1.3最大能流密度≤0.6mj/ mm2。
1.4设备可满足36mm大面积放散状冲击头1个。
*1.5手柄治疗头可伸缩，有施压指示器，带压力刻度。
*1.6手柄自带计数器，记录手柄累计使用次数。
1.7冲击头均可+135℃高温高压消毒。
2、可移动式柜式主机系统（包括：主机、台车、空气压缩机）。
*2.1空气压缩机：主机与空气压缩机分离，为油压式三级过滤空气压缩机，并具备大容量储气罐。
2.2工作频率：1-20Hz连续可调。
2.3工作压力：0bar - 4bar 治疗时连续可调。
2.4电源供应（伏特）：100 - 240VAC。
2.5电源频率：50 - 60Hz 。
2.6最大正输出压力：不小于11.2MPa 。
3、产品认证： *3.1产品通过美国FDA足底筋膜炎治疗上的认证，并提供相关证明文件。
3.2产品在国内注册大于13款以上治疗探头，以注册证为准。
3.3产品适用范围不能为辅助治疗，以注册证为准。
3.4产品适用范围（医疗器械注册登记表内有注明）：肩钙化性肌腱炎、肩峰下疼痛综合症、网球肘、股骨大转子疼痛综合症、髌骨尖综合症、胫骨结节骨软骨炎、胫骨内侧应力综合症、止点性跟腱炎、非止点性跟腱炎、足底筋膜炎、肌筋膜疼痛综合症、特异性和根性腰背疼痛综合症。
3.5 投标产品为国际一线品牌，国内用户不少于100家用户，省内使用用户不低于5家医院，并提供本省装机不低于5家用户的装机合同或中标通知书。
*三、生产厂商在国内设有分公司、提供专业的售后维修服务，投标资料内需提供分公司资质。
