体外冲击波疼痛治疗仪

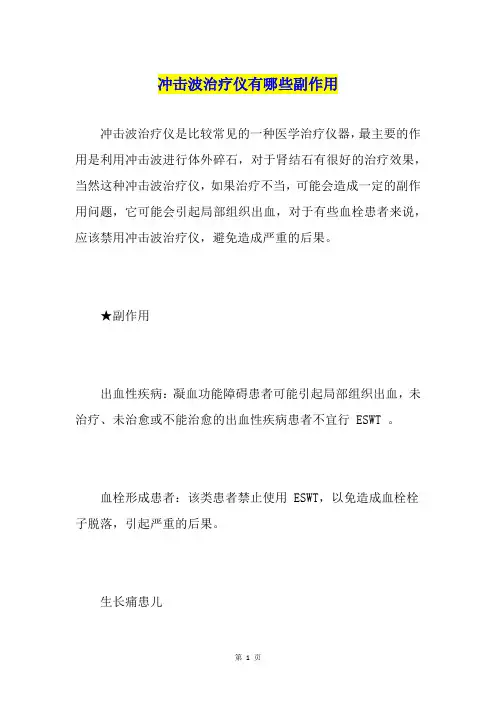

冲击波治疗仪有哪些副作用冲击波治疗仪是比较常见的一种医学治疗仪器，最主要的作用是利用冲击波进行体外碎石，对于肾结石有很好的治疗效果，当然这种冲击波治疗仪，如果治疗不当，可能会造成一定的副作用问题，它可能会引起局部组织出血，对于有些血栓患者来说，应该禁用冲击波治疗仪，避免造成严重的后果。

★副作用出血性疾病：凝血功能障碍患者可能引起局部组织出血，未治疗、未治愈或不能治愈的出血性疾病患者不宜行 ESWT 。

血栓形成患者：该类患者禁止使用 ESWT，以免造成血栓栓子脱落，引起严重的后果。

生长痛患儿严重认知障碍和精神疾病患者★适应证骨组织疾病：骨折延迟愈合及骨不连、成人早期股骨头坏死；软组织慢性损伤性疾病：肱二头肌长头肌腱炎、钙化性冈上肌腱炎、肱骨外上髁炎、肱骨内上髁炎、足底筋膜炎、止点性跟腱炎等。

★相对适应证骨性关节炎、距骨骨软骨损伤、腱鞘炎、肩峰下滑囊炎、髌前滑囊炎、髌腱炎、股骨大转子滑囊炎、弹响髋和肌痉挛、骨坏死性疾病（月骨坏死、距骨坏死、舟状骨坏死）等冲击波其他作用治疗男性性功能障碍（ED）治疗，美容，减脂等★治疗原理利用设备产生的冲击波，通过水囊或其他方式耦合进入人体，聚焦于病灶实现治疗。

★治疗原理：★应力作用：冲击波在传播过程中具备一定的声学特性，在不同的声阻抗界面会产生拉力与压力，对材料产生机械破坏作用，有助于松解组织粘连，粉碎骨刺。

★空化效应：冲击波在介质中传播时会产生一系列的空化泡，这些空化泡在过程中生长，震荡，溃破，释放出大量能量。

★镇痛效应：激活产生p物质，持续作用一段时间后，疼痛阈值提高，且p物质产生减少。

★代谢激活：冲击波改变细胞膜的通透性，加速膜内外离子交换过程，并加快代谢分解产物清除与吸收。

★其他作用：成骨效应，促血管生长因子的产生等。

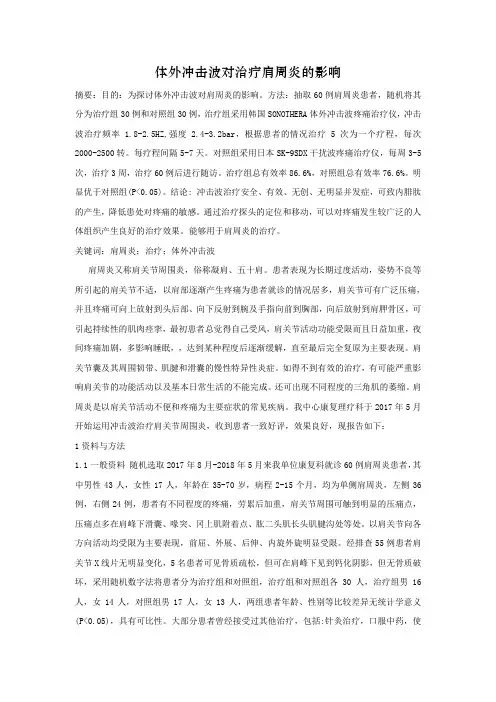

体外冲击波对治疗肩周炎的影响摘要：目的：为探讨体外冲击波对肩周炎的影响。

方法：抽取60例肩周炎患者，随机将其分为治疗组30例和对照组30例，治疗组采用韩国SONOTHERA体外冲击波疼痛治疗仪，冲击波治疗频率 1.8-2.5HZ,强度 2.4-3.2bar，根据患者的情况治疗5次为一个疗程，每次2000-2500转。

每疗程间隔5-7天。

对照组采用日本SK-9SDX干扰波疼痛治疗仪，每周3-5次，治疗3周，治疗60例后进行随访。

治疗组总有效率86.6%，对照组总有效率76.6%。

明显优于对照组(P<0.05)。

结论:冲击波治疗安全、有效、无创、无明显并发症，可致内腓肽的产生，降低患处对疼痛的敏感。

通过治疗探头的定位和移动，可以对疼痛发生较广泛的人体组织产生良好的治疗效果。

能够用于肩周炎的治疗。

关键词：肩周炎；治疗；体外冲击波肩周炎又称肩关节周围炎，俗称凝肩、五十肩。

患者表现为长期过度活动，姿势不良等所引起的肩关节不适，以肩部逐渐产生疼痛为患者就诊的情况居多，肩关节可有广泛压痛，并且疼痛可向上放射到头后部、向下反射到腕及手指向前到胸部，向后放射到肩胛骨区，可引起持续性的肌肉痉挛，最初患者总觉得自己受风，肩关节活动功能受限而且日益加重，夜间疼痛加剧，多影响睡眠，，达到某种程度后逐渐缓解，直至最后完全复原为主要表现。

肩关节囊及其周围韧带、肌腱和滑囊的慢性特异性炎症。

如得不到有效的治疗，有可能严重影响肩关节的功能活动以及基本日常生活的不能完成。

还可出现不同程度的三角肌的萎缩。

肩周炎是以肩关节活动不便和疼痛为主要症状的常见疾病。

我中心康复理疗科于2017年5月开始运用冲击波治疗肩关节周围炎，收到患者一致好评，效果良好，现报告如下：1资料与方法1.1一般资料随机选取2017年8月-2018年5月来我单位康复科就诊60例肩周炎患者，其中男性43人，女性17人，年龄在35-70岁，病程2-15个月，均为单侧肩周炎，左侧36例，右侧24例，患者有不同程度的疼痛，劳累后加重，肩关节周围可触到明显的压痛点，压痛点多在肩峰下滑囊、喙突、冈上肌附着点、肱二头肌长头肌腱沟处等处。

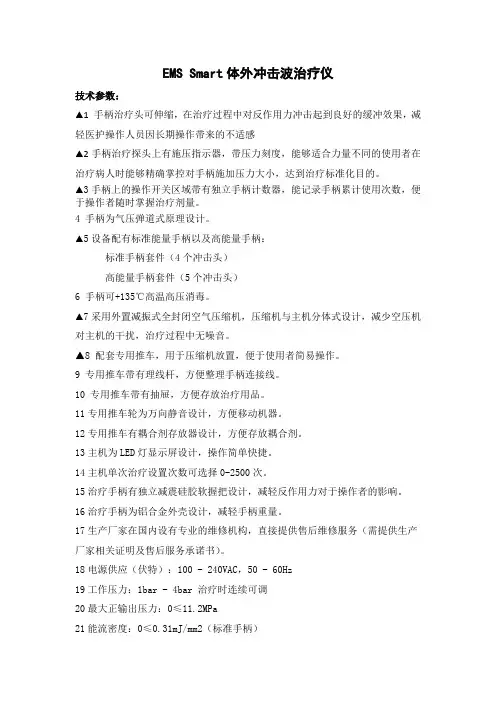

EMS Smart体外冲击波治疗仪技术参数：▲1手柄治疗头可伸缩，在治疗过程中对反作用力冲击起到良好的缓冲效果，减轻医护操作人员因长期操作带来的不适感▲2手柄治疗探头上有施压指示器，带压力刻度，能够适合力量不同的使用者在治疗病人时能够精确掌控对手柄施加压力大小，达到治疗标准化目的。

▲3手柄上的操作开关区域带有独立手柄计数器，能记录手柄累计使用次数，便于操作者随时掌握治疗剂量。

4手柄为气压弹道式原理设计。

▲5设备配有标准能量手柄以及高能量手柄：标准手柄套件（4个冲击头）高能量手柄套件（5个冲击头）6手柄可+135℃高温高压消毒。

▲7采用外置减振式全封闭空气压缩机，压缩机与主机分体式设计，减少空压机对主机的干扰，治疗过程中无噪音。

▲8配套专用推车，用于压缩机放置，便于使用者简易操作。

9专用推车带有理线杆，方便整理手柄连接线。

10专用推车带有抽屉，方便存放治疗用品。

11专用推车轮为万向静音设计，方便移动机器。

12专用推车有耦合剂存放器设计，方便存放耦合剂。

13主机为LED灯显示屏设计，操作简单快捷。

14主机单次治疗设置次数可选择0-2500次。

15治疗手柄有独立减震硅胶软握把设计，减轻反作用力对于操作者的影响。

16治疗手柄为铝合金外壳设计，减轻手柄重量。

17生产厂家在国内设有专业的维修机构，直接提供售后维修服务（需提供生产厂家相关证明及售后服务承诺书）。

18电源供应（伏特）：100-240VAC，50-60Hz19工作压力：1bar-4bar治疗时连续可调20最大正输出压力：0≤11.2MPa21能流密度：0≤0.31mJ/mm2（标准手柄）0≤0.55mJ/mm2（高能量手柄）22工作频率：可选4，6,8,10HZ23手柄具有6mm冲击头设计，用于针灸治疗。

24手柄具有10mm冲击头设计，用于小关节间隙治疗。

25手柄具有15mm聚焦式冲击头设计，用于深层部位治疗。

▲26手柄具有36mm冲击头设计，用于大面积部位治疗。

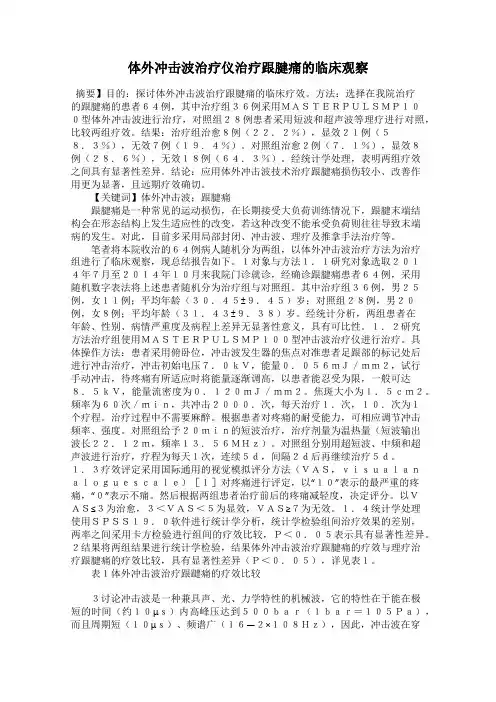

体外冲击波治疗仪治疗跟腱痛的临床观察摘要】目的：探讨体外冲击波治疗跟腱痛的临床疗效。

方法：选择在我院治疗的跟腱痛的患者６４例，其中治疗组３６例采用ＭＡＳＴＥＲＰＵＬＳＭＰ１００型体外冲击波进行治疗，对照组２８例患者采用短波和超声波等理疗进行对照，比较两组疗效。

结果：治疗组治愈８例（２２．２％），显效２１例（５８．３％），无效７例（１９．４％）。

对照组治愈２例（７．１％），显效８例（２８．６％），无效１８例（６４．３％）。

经统计学处理，表明两组疗效之间具有显著性差异。

结论：应用体外冲击波技术治疗跟腱痛损伤较小、改善作用更为显著，且远期疗效确切。

【关键词】体外冲击波；跟腱痛跟腱痛是一种常见的运动损伤，在长期接受大负荷训练情况下，跟腱末端结构会在形态结构上发生适应性的改变，若这种改变不能承受负荷则往往导致末端病的发生。

对此，目前多采用局部封闭、冲击波、理疗及推拿手法治疗等。

笔者将本院收治的６４例病人随机分为两组，以体外冲击波治疗方法为治疗组进行了临床观察，现总结报告如下。

１对象与方法１．１研究对象选取２０１４年７月至２０１４年１０月来我院门诊就诊，经确诊跟腱痛患者６４例，采用随机数字表法将上述患者随机分为治疗组与对照组。

其中治疗组３６例，男２５例，女１１例；平均年龄（３０．４５±９．４５）岁；对照组２８例，男２０例，女８例；平均年龄（３１．４３±９．３８）岁。

经统计分析，两组患者在年龄、性别、病情严重度及病程上差异无显著性意义，具有可比性。

１．２研究方法治疗组使用ＭＡＳＴＥＲＰＵＬＳＭＰ１００型冲击波治疗仪进行治疗。

具体操作方法：患者采用俯卧位，冲击波发生器的焦点对准患者足跟部的标记处后进行冲击治疗，冲击初始电压７．０ｋＶ，能量０．０５６ｍＪ／ｍｍ２，试行手动冲击，待疼痛有所适应时将能量逐渐调高，以患者能忍受为限，一般可达８．５ｋＶ，能量流密度为０．１２０ｍＪ／ｍｍ２。

焦斑大小为１．５ｃｍ２。

冲击波治疗仪工作原理冲击波是一种高能量、短脉冲且高强度的声波。

它的源头是由一个发射器产生的，通过电波驱动原理将电能转化为声波能量。

这些声波能量以短脉冲的形式传播到人体组织中，从而实现治疗效果。

1.发射：当冲击波治疗仪被打开时，电能将被转化为声能。

发射器中的压电陶瓷晶体会产生震动，这些震动通过发射器的传导媒质传播成为压电波（也称为冲击波）。

这些冲击波的产生频率通常在1-20Hz之间。

2.穿透：发射器将冲击波传播到人体组织中。

由于冲击波的高能量、高强度特性，它能够穿透皮肤和软组织，并逐渐减弱成为声波，最终被组织吸收。

3.作用：冲击波的能量被吸收到组织中后，它能够产生一系列治疗效果。

首先，冲击波能促进血液循环，加速新陈代谢过程。

其次，冲击波具有抗炎作用，能够减少炎症反应和组织肿胀。

此外，冲击波还能刺激组织修复和再生过程，促进软组织的愈合和骨组织的再生。

最后，冲击波还能减少组织内的疼痛传导，从而缓解疼痛症状。

冲击波治疗仪的工作原理是基于这些治疗效果来发挥治疗作用。

当冲击波穿透患处时，其能量能够直接作用于病变组织，刺激组织的生理反应，从而实现治疗效果。

例如，在泌尿系统中，冲击波治疗仪可以通过刺激尿路结石周围的软组织，使结石破碎成小块并随尿液排出。

在肌肉骨骼系统中，冲击波治疗仪可以促进软组织修复和骨组织再生，从而加速创伤康复的过程。

总之，冲击波治疗仪的工作原理是通过产生高强度、短波长的声波能量来治疗各种疾病和症状。

其原理是基于冲击波的能量和传播特性，在人体组织中产生一系列治疗效果，从而实现治疗作用。

冲击波治疗仪已经广泛应用于泌尿系统、肌肉骨骼系统等领域，并取得了良好的治疗效果。

体外冲击波治疗仪原理体外冲击波治疗仪是一种常用的治疗器械，广泛用于骨科、康复医学和运动医学等领域。

它的治疗原理主要是利用高压气体或电磁波通过传导传递到患者体内，通过瞬间释放的能量来产生机械波的作用，达到治疗的效果。

体外冲击波治疗仪的原理可以简单概括为以下三个方面。

第一，治疗仪产生的高压气体或电磁波会形成一个高压空气脉冲或电磁脉冲。

第二，这个脉冲会通过可调控的摆幅和频率传输给治疗头，治疗头会将脉冲能量转化为机械波。

第三，机械波通过皮下组织传导到患者身体的目标部位，产生生物效应，从而起到治疗作用。

在治疗过程中，机械波的作用可分为两种模式：直接模式和反射模式。

直接模式是指机械波直接传导到目标组织产生作用，例如治疗骨折、肌肉劳损等。

而反射模式则是指机械波传导到目标组织后，一部分会反射回来，对深层组织产生刺激和促进作用，如肌腱炎、韧带损伤等。

体外冲击波治疗仪的治疗原理可以通过以下几个方面解释。

首先，机械波的高频、高压特性可以促进血管扩张，增加血液灌注，从而改善组织的代谢和营养状况。

其次，机械波的传导可以刺激神经末梢，通过局部反射机制缓解疼痛，改善神经功能。

第三，机械波的传导作用还可以引起组织的微损伤和修复过程，促进软骨、肌肉、韧带等组织的再生与修复。

当然，体外冲击波治疗仪的治疗原理也有一定的限制和注意事项。

首先，治疗仪的使用需要经过专业培训和合格的操作人员指导，以确保治疗的安全性和有效性。

其次，治疗适应症和禁忌症需要严格掌握，不宜轻易使用。

再次，治疗仪的摆幅、频率等参数需要根据具体情况进行个性化的调整，以达到最佳治疗效果。

总之，体外冲击波治疗仪是一种基于机械波作用的治疗器械，通过高压气体或电磁波的传导，产生机械波对组织进行治疗。

它的治疗原理包括血液灌注促进、神经刺激和组织再生修复等方面，具有广泛的应用前景。

然而，在使用时需要注意各种限制和注意事项，以确保治疗的效果和安全性。

体外冲击波治疗仪作用原理
体外冲击波治疗仪的作用原理主要是利用物理学机制介质（空气或气体）传导的机械性脉冲压强波。

这种设备将气动产生的脉冲声波转换成精确的弹道式冲击波，通过治疗探头的定位和移动，可以对疼痛发生较广泛的人体组织产生良好的治疗效果。

具体来说，冲击波可以改变伤患处的化学环境，使组织产生并释出抑制疼痛的化学物质。

同时，冲击波可以破坏疼痛受体的细胞膜，抑制疼痛信号的产生及传道。

此外，冲击波引致内腓肽的产生，降低患处对疼痛的敏感。

以上几种机制针对伤患的合成作用，可以对患者疼痛达到长期有效的治疗效果。

通过改善治疗区域的新陈代谢和减轻患处的炎性反应，冲击波治疗同时促进组织的康复。

其机理包括松解患处钙质沉着，减轻水肿及增加组织的机械负荷。

体外冲击波治疗仪还具有无副作用、无创伤、无放射性、无需吃药、无需手术等优势，而且操作简单、治疗时间短、起效迅速，所以被公认为“非手术治疗疼痛的最后一道防线”、“不流血的手术刀”。

需要注意的是，体外冲击波治疗仪并非所有疼痛都适用，需要医生的专业诊断和操作指导。

分析体外冲击波治疗仪联合推拿治疗膝骨关节炎的效果发布时间：2021-07-22T17:27:28.497Z 来源：《世界复合医学》2021年5期作者：马凯[导读] 目的：分析体外冲击波治疗仪联合推拿治疗膝骨关节炎的效果马凯保山市人民医院云南保山 678000【摘要】目的：分析体外冲击波治疗仪联合推拿治疗膝骨关节炎的效果。

方法：选择我院于2020年4月到2021年4月收治的800例膝骨关节炎患者，将所有患者随机分为观察组和对照组各400例。

对照组给予推拿治疗, 观察组在此基础上加用体外冲击波治疗仪。

比较两组膝骨关节炎患者的护理效果。

结果：观察组的护理效果优于对照组，2组比较，差异具有统计学意义（P<0.05）。

结论：对膝骨关节炎塞病人实施体外冲击波治疗仪联合推拿医治，可以缓解患者的疼痛感，改善患者的症状，有利于改善患者生活质量，值得在临床上推广应用。

关键词：体外冲击波治疗仪；推拿；膝骨关节炎；应用效果膝骨关节炎的病因基本上都是随着年龄的增长，关节软骨发生了退化，进而出现了关节畸形、功能减弱甚至丧失等一系列病症，该病在老年人中最为常见，而且还有着较高的伤残率[1]。

在我国的人口老龄化现象不断加重的背景之下，该病的发病几率也在不断上升，已经高达49%，对患者的日常生活造成了极大地影响，拉低了患者的生活质量[2]。

所以针对于此，本研究主要剖析使用体外冲击波治疗仪联合推拿治疗膝骨关节炎的运用成果，并将主要研究情况报告如下：1.资料与方法1.1一般资料选取医院2020年4月—2021年4月收治的800例膝骨关节炎患者作为研究对象。

分别分为对照组和观察组，本研究观察组患者有400例，男性170例，女性230例，年龄60～84岁，患者的平均年龄为（69.48±3.3）岁，病程4~25年，平均病程（10.7±5.8）年；本研究对照组患者有400例，男140例，女240例，年龄59～83岁，患者的平均年龄为（70.88±3.6）岁，病程3~21年，平均病程（9.3±4.2）年。

临床康复治疗--体外冲击波治疗仪原理介绍文件目录：什么是冲击波疗法（SWT） (2)什么是冲击波？ (3)冲击波工作原理 (3)冲击波医学疗效 (4)关于治疗 (5)冲击波治疗参数 (6)可能出现的短时副作用 (6)冲击波疗法禁忌症 (6)冲击波疗法可以帮助 (7)最常见病症 (8)足跟骨刺，足底筋膜炎 (8)跟腱痛 (9)胫前综合征 (11)髌尖综合征-髌骨肌腱病（跳跃膝） (12)腘绳肌附着处疼痛 (12)股骨大转子滑囊炎- 髋区和髂胫束疼痛 (13)痛肩（钙化、腱炎、撞击综合征） (14)肱骨桡/尺骨上髁炎-网球/高尔夫球肘 (16)其他适合症 (18)效果得到验证的方法 (20)使用冲击波疗法治疗外侧上髁炎 (20)冲击波疗法主要优点 (21)BTL-5000冲击波治疗仪（强力）主要优点 (21)放射或聚焦冲击波？ (22)BTL-5000冲击波治疗仪（强力）能流密度/能通量密度 (23)参考书目 (24)BTL冲击波可行性报告 (27)什么是冲击波疗法？独特的、无创式治疗肌肉骨骼系统病症在二十世纪八十年代，冲击波疗法得到了首次应用，这种疗法称为肾结石碎石术。

如今，冲击波疗法作用一种高效的治疗方法被广泛应用于：康复科骨伤科运动医学兽医医学美学医学—紧肤和减肥治疗皮肤科—伤口愈合兽医医学什么是冲击波？冲击波是我们日常生活的一部分——雷暴雨产生冲击波用于医学的冲击波是一种声波，该声波可将高能传导至疼痛部位以刺激愈合、组织再生和修复功能。

Pressure——压力Time——时间冲击波的特点为：压力快速改变，高振幅和无周期性。

产生和传导至组织的能量大大高出超声波能冲击波疗法原理？共有几种方法可产生冲击波——BTL使用气动原理利用压缩空气产生动能，动能驱动金属弹道撞击探头底部的发射器。

通过该种作用产生的冲击波以放射状或聚焦状传导，其传导的方式取决于发射器表面为凸面或凹面…….冲击波治疗疗效有效穿透深度取决于预设的能量（压力）和所使用的发射器形状。

疼痛的治疗好帮手——冲击波治疗仪（shockwave therapy）康复医学科引进了美国DJO-冲击波治疗系统，采用世界上独一无二的最佳能量能级调节方法，作用机理是应用冲击波针对人体肌肉\骨骼\内脏等组织病变进行病理性逆转的一种疗法。

现介绍给大家，欢迎咨询。

一、冲击波治疗仪适应证（一）、骨组织疾病。

1、骨折延延愈合2、骨不连3、股骨头缺血性坏死4、跟骨骨刺5、跟痛症：外伤或退行变导致的跟骨骨刺、跖腱膜炎、足部脂肪垫萎缩，足跟滑囊炎、跟腱膜炎，跟骨滑膜炎。

（二）、软组织慢性损伤疾病。

1、钙化型肌腱炎：岗上肌腱膜炎、肱二头肌长头肌腱炎、症肩峰下滑膜炎2、肱骨外上髁炎、肱骨内上髁炎3、髌前滑囊炎、髌腱炎、4、弹响髋、胫骨结节骨骺炎、股骨大转子滑囊炎二、冲击波治疗仪相对适应证1、骨性关节炎、距骨骨软骨损伤、腱鞘炎2、男性性功能障碍3、美容4、减脂三、冲击波治疗仪禁忌证1、出血性疾病：凝血功能障碍患者可能引起局部组织出血，未治疗、未治愈或不能治愈的出血性疾病患者不宜行ESWT 。

2、血栓形成患者：禁止使用ESWT，以免造成血栓栓子脱落，引起严重的后果。

3、生长痛患儿。

4、严重认知障碍和精神疾病患者。

四、大家关注的几个问题1、冲击波治疗的原理是什么？冲击波是一种物理波，它是一种不连续的、带有冲击力量的波，此波的特点是，爆发力强，穿透力大，可以在相同的介质中均匀地传播。

用于软组织损伤的治疗也正是利用了它的这一特点，由于人们长期从事各种慢性积累性损伤的活动，久行、久站、久坐为发病的重要原因，可以导致肌肉静力性肌紧张，从而慢性渗出、出血，逐渐形成瘢痕，最终由于瘢痕组织形成皮下硬结，从而成为发病的重要因素。

冲击波在相同的组织中传播速度会均匀地传播，然而在这些病变粘连的组织中，就会传播受阻，从而向不同的方向发生碰撞，产生强烈的能量释放，也正是利用这一释放的能量，被动性剥离粘连的软组织，从体外松解受损的软组织，解放受卡压的神经。

体外冲击波疼痛治疗仪的操作流程体外冲击波疼痛治疗仪是一种非侵入性的物理治疗设备，主要用于治疗骨骼肌肉系统的疼痛病症。

它通过产生高能量的冲击波来促进组织修复和病变疏通，从而缓解疼痛和促进康复。

以下是体外冲击波疼痛治疗仪的常规操作流程：1.准备工作：a.检查设备是否正常工作，确保冲击波装置和其他控制器都连接到电源。

b.检查设备是否经过消毒，并确保治疗区域清洁。

2.患者准备：a.让患者脱掉治疗部位的衣物，以便直接接触到治疗头部位。

b.展示并说明治疗的目的、过程和可能的不适感。

3.调整治疗参数：a.根据患者的病情和治疗要求，选择适当的冲击波频率、能量和治疗深度。

b.使用设备上的控制器，按照医生的指导进行相应的调整。

4.治疗区域定位：a.使用手探寻患者的病变位置，例如肌肉、关节或骨骼疼痛点。

b.根据医生的指导，将治疗头放置在病变点上。

5.开始治疗：a.开始治疗后，患者可能会感到一定的冲击波脉冲传导到治疗部位，并可能产生针刺样的疼痛感。

b.医生或操作员需要根据患者的反应来调整治疗过程中的冲击波能量和频率。

6.治疗过程：a.移动治疗头，覆盖整个病变区域，保持适当的治疗时长。

b.据患者的感觉和病情，医生或操作员可能会调整冲击波的能量和频率以获得最佳治疗效果。

7.治疗后：a.治疗结束后，关闭设备并将治疗头从患者身上移开。

b.告知患者可能会出现一些不适，例如红肿、肿胀或疼痛感，可以适当给予安抚和缓解的方法。

8.记录治疗内容：a.记录每次治疗的日期、治疗时间、治疗部位和治疗参数。

b.医生根据患者的反应和治疗效果，进行治疗计划的调整和随访。

需要注意的是，体外冲击波疼痛治疗仪的操作应由专业医生或受过培训的操作员来进行。

他们应该对设备进行正确的使用和维护，同时在治疗过程中要密切观察患者的反应并及时调整治疗参数。

此外，治疗过程中还要遵循相关的卫生和安全指南，确保治疗的有效性和患者的安全性。
