体外冲击波疼痛治疗仪的操作流程

体外冲击波治疗仪XY-K-MEDICAL治疗说明书翔宇医疗，是一家致力于康复理疗设备和创伤治疗设备的研发、生产、销售为一体的高新技术企业。

以下是其适应症的建议治疗处方，医生在临床中可根据病人的实际情况进行参数的具体设定治疗方式：冲击波治疗对每个病人而言都是不同的，痛点是要根据病人的描述而定位；冲击波治疗从痛点开始慢慢的画圈移动，并覆盖所有的疼痛区域；在病人能承受的情况下，慢慢的增加强度，直到病人能够感受到疼痛，治疗频率要根据病人对疼痛的敏感程度而决定；在使用冲击波治疗前，可以先冷却治疗部位，这样从本质降低病人对疼痛的敏感程度。

禁忌症一般来说，冲击波治疗不能用于充满气体的器官（肺部），大的神经和血管，脊柱的部位。

1.凝血功能障碍（血友病）2.使用抗凝血剂，特别是苯丙香豆素3.血栓症4.肿瘤，癌症病人5.妊娠6.成长中的儿童7.可的松治疗6个月以后才能接受第一次体外冲击波治疗副作用1.肿痛，变红，血肿2.瘀点3.疼痛4.之前使用可的松治疗的患者容易有皮肤感染副作用在2-5天后减轻，保证在开始下次治疗之前，这些症状都消失。

踝关节急性（亚急性）跟腱炎能量（巴）频率（HZ）冲击次数/疗程传导子痛点（肌腱上的）肌肉（跟肌腱相关）1.6 15 2000-3000 D-actor 20MM备注：此适应症不是直接治疗在肌腱上的，而只是作用于肌腹上的，这是为了提高血液循环，刺激愈合过程，在腓肠肌上移动D-actor 传导子（平滑的移动D-actor但是在腓肠肌表面需要使用一定的压力）直到血液流通顺畅。

中间（侧边）跟腱痛能量（巴）频率（HZ）冲击次数/疗程传导子疼痛点（直接作用于肌腱）1.8 8 2000经典15MM 聚焦肌肉（和肌腱相连） 1.6 15 2000-3000 D-actor 20MM 备注：在排肠肌上移动传导子D-actor ，（平滑的移动D-actor但是在腓肠肌表面需要使用一定的压力）直到血液流通良好。

3.2.1.2 治疗/主界面治疗界面由两部分组成。

在治疗屏幕右侧，参数在界面右方中显示。

您可以从适应症列表上传预编程的参数设置（请查看章节3.2.1.3 适应症列表）对每种适应症，都有一个治疗方法的图示。

当加载适用症时，图示会出现在治疗界面左侧。

3．2．1．2．1 参数以下参数可以设置：压力： 1-5bar每次调节数值为0.1bar。

冲击数值： 1-9.900冲击，每步骤可调节数值为：- 1-10冲击之间，每次调节数值为1- 10-100冲击之间，每次调节数值为10。

- 100-9.900冲击之间，每次调节数值为100。

- >9.900出现=无限量的冲击频率： 0.5-21Hz（V ACTOR® 0.5 -35HZ），每次调节数值为：- 低于1Hz时，每次调节0.1Hz的频率- 高于1Hz时，每次调节1Hz的频率35赫兹的频率可以在任何时刻设置，但只会在使用V- ACTOR®时被激活。

如果您使用治疗手柄，频率会自动复位至最大频率21赫兹。

用复位按钮，您可以将实际冲击重置为0。

治疗过程中您可以调节相应参数。

治疗过程中您不可以激活其他菜单。

在“冲击数值”下方是用LED灯显示的Bar值。

这个bar值，亮起的LED灯的部分表示已分配的冲击数值（的百分比）。

3.2.1.2.2 加载的适应症图示加载的预编辑适应症（见第27页）的相应图像将显示在治疗界面左侧。

预编辑适应症图片：∙治疗部位区域标志为蓝色∙每个适应症分3部按顺序给出详细图示（见例子）例子：顺序1-2-3顺序显示几张图示都可以。

在治疗过程中图片可通过点触图片区域改变。

例子：图片1-2-3-首选的治疗头显示在屏幕的左上角。

如果你点击治疗头区域的图片，会显示出此治疗头的名称。

-已选择的适应症名称显示在屏幕的左上角。

如果适应症名称太长界面中将无法全部显示，除非点击名称区域，将显示全部名称。

点击此按钮重置。

注释预编辑的参数值（适应症）是在医学专家或物理治疗师的经验上建立的。

体外冲击波治疗仪原理体外冲击波治疗仪是一种常用的治疗器械，广泛用于骨科、康复医学和运动医学等领域。

它的治疗原理主要是利用高压气体或电磁波通过传导传递到患者体内，通过瞬间释放的能量来产生机械波的作用，达到治疗的效果。

体外冲击波治疗仪的原理可以简单概括为以下三个方面。

第一，治疗仪产生的高压气体或电磁波会形成一个高压空气脉冲或电磁脉冲。

第二，这个脉冲会通过可调控的摆幅和频率传输给治疗头，治疗头会将脉冲能量转化为机械波。

第三，机械波通过皮下组织传导到患者身体的目标部位，产生生物效应，从而起到治疗作用。

在治疗过程中，机械波的作用可分为两种模式：直接模式和反射模式。

直接模式是指机械波直接传导到目标组织产生作用，例如治疗骨折、肌肉劳损等。

而反射模式则是指机械波传导到目标组织后，一部分会反射回来，对深层组织产生刺激和促进作用，如肌腱炎、韧带损伤等。

体外冲击波治疗仪的治疗原理可以通过以下几个方面解释。

首先，机械波的高频、高压特性可以促进血管扩张，增加血液灌注，从而改善组织的代谢和营养状况。

其次，机械波的传导可以刺激神经末梢，通过局部反射机制缓解疼痛，改善神经功能。

第三，机械波的传导作用还可以引起组织的微损伤和修复过程，促进软骨、肌肉、韧带等组织的再生与修复。

当然，体外冲击波治疗仪的治疗原理也有一定的限制和注意事项。

首先，治疗仪的使用需要经过专业培训和合格的操作人员指导，以确保治疗的安全性和有效性。

其次，治疗适应症和禁忌症需要严格掌握，不宜轻易使用。

再次，治疗仪的摆幅、频率等参数需要根据具体情况进行个性化的调整，以达到最佳治疗效果。

总之，体外冲击波治疗仪是一种基于机械波作用的治疗器械，通过高压气体或电磁波的传导，产生机械波对组织进行治疗。

它的治疗原理包括血液灌注促进、神经刺激和组织再生修复等方面，具有广泛的应用前景。

然而，在使用时需要注意各种限制和注意事项，以确保治疗的效果和安全性。

冲击波治疗机操作规程《冲击波治疗机操作规程》一、冲击波治疗机的基本操作1. 患者安全：在使用冲击波治疗机进行治疗前，需要对患者进行全面评估，了解其病史、症状和禁忌症等情况。

同时，要对患者的皮肤和骨骼结构进行检查，确保冲击波治疗对患者没有危害。

2. 设备调试：在使用冲击波治疗机进行治疗前，需要对设备进行调试，保证设备正常工作。

检查冲击波治疗机的电源、压缩空气、操作面板和治疗头等部分，确保设备没有故障。

3. 治疗准备：在进行冲击波治疗前，需要为患者做好良好的准备工作，包括清洁患者的皮肤、穿上手套和擦拭冲击波治疗头等。

二、冲击波治疗机的治疗操作1. 调整治疗参数：在进行冲击波治疗时，需要根据患者的具体情况和治疗部位，调整治疗参数，包括冲击波强度、频率、冲击次数和治疗深度等。

2. 治疗过程：在进行冲击波治疗时，需要保持治疗头与患者的皮肤接触，同时保持冲击波头的稳定。

在进行治疗时，医护人员需要紧盯患者的反应和治疗情况，及时调整治疗参数和处理患者的异常情况。

3. 治疗结束：在完成冲击波治疗后，需要对患者进行观察，了解患者的治疗反应和效果。

同时，要对设备进行清洁和消毒，确保下一次治疗的安全和卫生。

三、冲击波治疗机的注意事项1. 禁忌症：在进行冲击波治疗时，需要严格遵守冲击波治疗的禁忌症，包括怀孕、心脏起搏器、出血性疾病等情况，以免造成患者的不良反应和意外。

2. 安全措施：在使用冲击波治疗机进行治疗时，医护人员需要严格遵守操作规程，做好个人防护和设备维护，确保患者和自身的安全。

以上是关于冲击波治疗机操作规程的基本内容，医护人员在进行冲击波治疗时需要严格遵守操作规程，做好治疗前的准备和治疗过程中的操作。

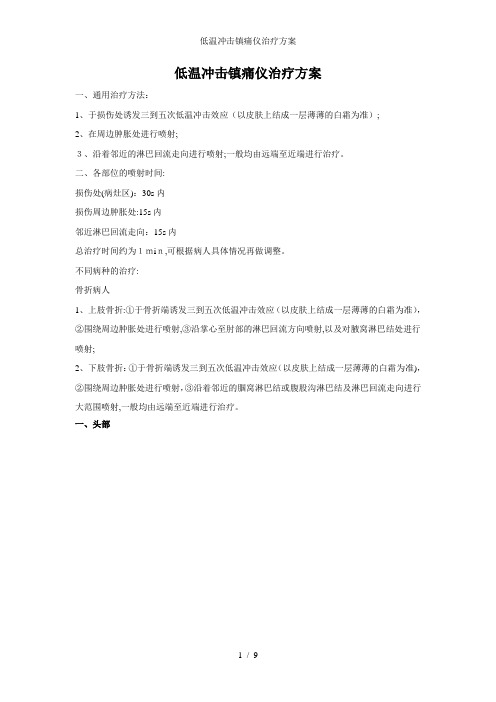

低温冲击镇痛仪治疗方案一、通用治疗方法：1、于损伤处诱发三到五次低温冲击效应（以皮肤上结成一层薄薄的白霜为准）;2、在周边肿胀处进行喷射;３、沿着邻近的淋巴回流走向进行喷射;一般均由远端至近端进行治疗。

二、各部位的喷射时间:损伤处(病灶区)：30s内损伤周边肿胀处:15s内邻近淋巴回流走向：15s内总治疗时间约为１ｍiｎ,可根据病人具体情况再做调整。

不同病种的治疗:骨折病人1、上肢骨折:①于骨折端诱发三到五次低温冲击效应（以皮肤上结成一层薄薄的白霜为准），②围绕周边肿胀处进行喷射,③沿掌心至肘部的淋巴回流方向喷射,以及对腋窝淋巴结处进行喷射;2、下肢骨折：①于骨折端诱发三到五次低温冲击效应（以皮肤上结成一层薄薄的白霜为准)，②围绕周边肿胀处进行喷射，③沿着邻近的腘窝淋巴结或腹股沟淋巴结及淋巴回流走向进行大范围喷射,一般均由远端至近端进行治疗。

一、头部图1a）偏头痛前额:使用时，治疗师用手或布遮盖患者耳朵及眼睛。

从前额中间开始，将低温喷射枪与表皮平行喷射，经过太阳穴，再到下颌角，再到胸锁乳突肌。

另外一边脸的治疗步骤也一样。

颈背:从颈背开始，将喷射枪沿着颈部肌肉移动,到达肩部位置以放松肌肉的压力。

可以同时治疗肩部两边。

配合：(见图１)（1)枕淋巴结位于枕部皮下，斜方肌起点的表面,收纳枕部和项部的淋巴。

(2)耳后淋巴结位于胸锁乳突肌止点表面,又称乳突淋巴结，收纳颅顶、颞区和耳廓后面的淋巴。

(3）腮腺淋巴结在腮腺表面及实质内有，分浅、深两组,收纳额、颞区、耳廓和外耳道及腮腺等处的淋巴。

b）颈椎综合症（颈椎病)从颈背开始,将喷射枪沿着颈部肌肉移动,最后，到达肩部位置以放松肌肉。

可以同时治疗肩部两边配合:（见图1）（1）颈前淋巴结位于舌骨下方,喉、甲状腺及气管颈段的前方,收纳上输器官的淋巴,输出管注入颈外侧深淋巴结。

（2）颈外侧淋巴结可分为浅、深两群。

１)颈外侧浅淋巴结位于胸锁乳突肌表面，沿颈外静脉排列,收纳颈部浅层及头部淋巴结的输出管,其输出管注入颈外侧深淋巴结。

其他灸 材（艾 绒、无 烟艾条 等）
含 量 艾草燃 等 烧的药 陈年 物 物烟气、 艾绒 艾 350度温 气 度 烈 味
有 焦 有 质 草 、 的
大 油 害 的 烟 浓 烟
需要脱 掉衣服 完全暴 漏出要 治疗部 位
温 度 只 有 350度，但 是仍然感觉 很烫，会使 皮肤灼痛、 干燥
每隔几分钟 就要清理表 面灰烬 ， 否 则热量会成 倍降低甚至 自然熄灭 ， 温 度 只 有 350度。
冲击波治疗适应症

1 、骨组织疾病：骨折迟延愈合、骨折不连接、股骨头坏 死 2 、软组织慢性损伤性疾病：肩峰下滑囊炎、肱二头肌长 头腱炎、钙化性岗上肌腱炎、肱骨外上髁炎、肱骨内上髁 炎、弹响髋、跟痛症、腱鞘炎、筋膜炎、肩周炎、骨性关 节炎、骶髂关节炎等。

冲击波治疗禁忌症

严重心脏病、心律失常、高血压，安装心脏起搏器者。


冲击波的治疗原理

4 、镇痛效应：局部高强度的冲击波能对神经末梢产生超 强刺激，使神经敏感性降低，无法传导疼痛信号（闸门学 说）。 5 、代谢激活效应：使该处血供增加，带来新的生长因子 并诱导干细胞转化为正常的组织结构，大大改善组织区域 的新陈代谢，减轻患处的炎症反应，降低水肿，加速康复。

冲击波到底能治疗那些病症？

是将气动产生的脉冲声波转换成精确的弹道式冲击波，随着物理能 量转换成为音波能量，通过治疗探头与凝胶（耦合剂）传至目标细胞。
通过治疗探头的定位和移动，可以对疼痛发生的较广泛的人体组织产生
良好的治疗效果。 具有治疗区域广泛，不需麻醉，操作简单，风险小，无副作用等特
点。非常适合肌肉劳损、软组织损伤、肌筋膜疼痛综合征以及骨折延迟
冲击波是不是就是一个简单的

体外冲击波治疗操作流程及评分标准一、操作目的通过冲击波产生的压力对人体内部组织的物理及生理作用，达到治疗的目的。

主要治疗骨肌系统如股骨头坏死、骨不连、肩部钙化性肌腱炎、骨折延迟愈合、肩周炎、网球肘及足跟痛、足底筋膜炎等疾病。

二、物品准备治疗车、洗手液、耦合剂、纱布、卫生纸、污物桶、治疗单、PDA三、操作流程报告：我是××科护士××，我操作的项目是体外冲击波疗法，现物品准备完毕，是否开始，请指示？是！→洗手（六步洗手法）戴口罩→检查仪器（常规检查水囊、活动臂、电线电缆及其接头、控制面板）→推仪器入病房→您今天感觉好些了吗？→取治疗单核对床头卡→走到患者床前核对床号、姓名及医嘱（您是*床**吗？现在我要为您为您做体外冲击波治疗，目的是治疗由***疾病引起的疼痛。

请您配合一下）→携用物至床旁→取医嘱执行单查对床头卡，向病人解释（口述：1床王芳，遵医嘱为您做体外冲击波治疗，请您不要紧张，如果感到不适，请马上告诉我）→进行准备（必要时屏风遮挡）→【计时开始】取卫生大垫垫于患侧，协助患者取舒适体位，暴露患侧皮肤（口述：我来协助您采取舒适体位）→患处涂耦合剂→打开电源开关→按启动按钮启动设备→调节按钮，将放电电压升至7-12 kv之间→调节冲击波次数（1500-2000次）→按手动触发按钮（查看及其运行是否正常）→将水囊置于患处→开始治疗（口述：在治疗过程中如果您感到针刺感是正常的，只要在您能耐受的程度内，如果有什么不适症状请及时告诉我）下机操作：按停止键终止冲击波触发→按电压降低按钮，使电压数值降为0kv释放剩余电压→按停止按钮→按排水按钮，将水囊中的水排回水箱→切断电源→用手扳动活动臂，使其与病人治疗身体分开→清洁病人治疗部位的皮肤→清洁设备的水囊→锁定活动臂的运动【计时结束】取PDA扫描病人腕带进行执行单签字→向患者解释（口述：1床王芳，治疗已经结束，谢谢您的配合，祝您早日康复！我是责任护士，我姓**，您还有其它需要吗？）→报告：操作完毕→洗手四、应知应会1.体外冲击波治疗的注意事项？答：（1）在触发冲击波前，必须确保病人身体与水囊有良好的接触。

气压弹道式体外冲击波治疗仪使用说明书
气压弹道式体外冲击波治疗仪使用说明书如下：
适用范围：
该治疗仪适用于肩周炎、肱骨上髁炎、跟腱炎的辅助治疗，以及生物力学疗法，肌筋膜激痛点、肌腱止点功能障碍，活化肌肉和结缔组织、针灸冲击波疗法。

产品组成：
主要组成部件包括主机、手柄、冲击头和空气压缩机。

注意事项：
1. 请在医生的指导下使用。

2. 确保电源和气源安全可靠。

3. 定期检查设备连接是否良好，确保设备正常运行。

4. 避免在有明显感染、炎症或其他皮肤异常的部位进行治疗。

5. 治疗过程中，患者应保持舒适体位，避免过度紧张。

6. 治疗结束后，注意观察患者的反应，如有异常及时处理。

7. 保持设备清洁干燥，避免潮湿和阳光直射。

8. 请勿随意拆卸、修理或改装设备。

9. 请将此说明书保存在安全的地方，以便随时查阅。

使用方法：
1. 根据医生建议和治疗方案，选择合适的治疗参数（如压力、频率等）。

2. 将冲击头放置在需要治疗的部位，确保连接紧密无泄漏。

3. 启动设备进行治疗，注意观察患者反应，如有不适及时调整治疗参数或停止治疗。

4. 治疗结束后，关闭设备并移除冲击头。

5. 清洁治疗部位，注意保护皮肤避免感染。

维护保养：
1. 定期检查设备各部件是否正常，如有异常及时处理。

2. 定期清洗冲击头，保持清洁卫生。

3. 定期更换空气压缩机滤芯，保证空气质量。

4. 定期对设备进行全面检查和维护，确保设备正常运行。

瑞士STORZ体外冲击波疼痛治疗仪瑞士STORZ体外冲击波疼痛治疗仪系统（医用气动弹道式）产品编码：M P200产品品牌：S TORZ起订数量：1(PCS)详细介绍一、瑞士STORZ公司MP200体外冲击波疼痛治疗仪系统是MASTERPULS®系列产品中的全能型产品。

具有超大触摸式液晶屏，智能化操作菜单，内置治疗指南，可配备多种治疗探头，应用于疼痛以及运动康复容领域。

联合治疗：◈发散式冲击波治疗（RSWT）◈震荡疗法（V-ACTOR®）冲击频率和压力：◈冲击波治疗（RSWT）：1-21Hz/1-5bar◈震动治疗（V-ACTOR®）：1-35Hz/1-5bar»D-ACTOR®«技术◈对肌筋膜疼痛综合症治疗效果最佳»Deep Impact®«深部治疗探头◈用于深部软组织损伤的治疗»CERAma-x™«治疗探头◈无需耦合剂的疼痛治疗探头»V-ACTOR®«治疗手柄◈用于肌肉和结缔组织的松解治疗模式：1、疼痛治疗模式冲击波对近骨面的软组织可产生持久可靠的治疗，常用于运动系统疼痛的治疗。

例如：肌肉、肌筋、肌筋膜相关疾患应用冲击波治疗在临床上有良好的疗效。

2、激痛点治疗模式使用该模式针对肌筋膜综合症起到良好的治疗作用，治疗时冲击波将直接作用于整个痛点区域，此治疗模式使用高频冲击波（10Hz）。

3、针灸治疗模式使用这一模式，系统会产生非常精确的冲击波，并且作用于人体的穴位，患者避免针刺的痛苦却可达到治疗效果。

MP200 体外冲击波疼痛治疗仪系统优势：•免除外科手术；•疗效确切，治愈率达80-90%；•非侵入式，无创；•不伤及正常组织，只针对病处尤其是坏死细胞起作用；•不需住院治疗，不影响正常生活；治疗方案：一般第一次与第二次治疗间隔2-3天，3-5次为一疗程。

股骨头坏死等3-10次为一疗程。

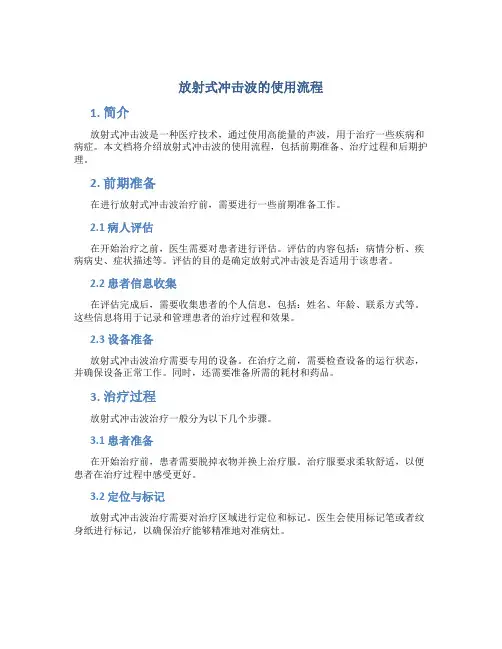

放射式冲击波的使用流程1. 简介放射式冲击波是一种医疗技术，通过使用高能量的声波，用于治疗一些疾病和病症。

本文档将介绍放射式冲击波的使用流程，包括前期准备、治疗过程和后期护理。

2. 前期准备在进行放射式冲击波治疗前，需要进行一些前期准备工作。

2.1 病人评估在开始治疗之前，医生需要对患者进行评估。

评估的内容包括：病情分析、疾病病史、症状描述等。

评估的目的是确定放射式冲击波是否适用于该患者。

2.2 患者信息收集在评估完成后，需要收集患者的个人信息，包括：姓名、年龄、联系方式等。

这些信息将用于记录和管理患者的治疗过程和效果。

2.3 设备准备放射式冲击波治疗需要专用的设备。

在治疗之前，需要检查设备的运行状态，并确保设备正常工作。

同时，还需要准备所需的耗材和药品。

3. 治疗过程放射式冲击波治疗一般分为以下几个步骤。

3.1 患者准备在开始治疗前，患者需要脱掉衣物并换上治疗服。

治疗服要求柔软舒适，以便患者在治疗过程中感受更好。

3.2 定位与标记放射式冲击波治疗需要对治疗区域进行定位和标记。

医生会使用标记笔或者纹身纸进行标记，以确保治疗能够精准地对准病灶。

3.3 治疗操作在治疗过程中，患者需要保持平躺或坐姿，并遵循医生的指导。

医生会将放射式冲击波设备对准病灶，然后启动设备进行治疗。

治疗过程中，患者可能会感受到一定的冲击波传导感，但通常不会感到剧痛。

3.4 治疗时长放射式冲击波治疗的时长会根据不同的疾病和病情而有所不同。

一般来说，治疗时间在几分钟到半小时之间。

治疗过程中，患者需要保持放松，不要过度紧张。

3.5 治疗后评估治疗结束后，医生会对患者进行治疗效果的评估。

评估的内容包括：症状改善程度、疼痛减轻程度等。

评估结果将用于确定是否需要继续治疗或调整治疗方案。

4. 后期护理放射式冲击波治疗后，患者需要进行一些后期护理工作。

4.1 动态观察治疗结束后，患者需要进行一段时间的动态观察。

观察的内容包括：症状变化、不适反应等。

气压弹道式体外冲击波治疗仪SOP1.目的建立气压弹道式体外冲击波治疗仪的标准操作规程，保障结果的可靠性。

2.范围适用于所有参加药物临床试验的病人。

3.规程3.1操作步骤3.1.1 使用前准备；3.1.1.1请确认主机放在平稳的地方；3.1.1.2 连接电源线：将仪器配备的电源线一端插入一起电源插座中，另一端插入标准的良好接地的电源插座中；3.1.1.3 根据治疗情况需要，选用适合的冲击头，并确认好手柄与冲击头连接紧密：3.1.1.4 将手柄线的插头插入仪器前面的输出插座中，检查是否连接良好；3.1.1.5 打开电源开关，系统进入欢迎界面；3.1.1.6 30s后自动出现默认界面，默认压力为2.0bar、频率为10Hz、冲击次数为1000次。

3.1.1.7 设置好压力、频率和冲击次数的参数。

3.1.2开始治疗：按下“启动”键，扣动触发按钮，锥体开始发射，治疗开始。

注意:此时，压力、频率可调，冲击次数不可调。

3.1.3 治疗结束：3.1.3.1 当冲击次数发射完成后，停止发射锥体，蜂鸣声报警，此时弹出对话框，“本次治疗结束”。

按下确定键后3S后提示对话框自动消失，“次数”上面的数字清零。

3.1.3.2 返回启动前的设置状态。

3.1.3.3 关闭电源，结束治疗。

3.1.3.4 冲击波治疗手柄的保管：治疗结束后，要轻轻地用软布擦干净冲击头上的耦合剂，并把抢放回手柄架上。

冲击头反复使用，应注意消毒以防止交叉感染的可能，可以用75%酒精消毒，环氧乙烷灭菌，应避免高温高压损伤冲击头。

3.2系统设置3.2.1 主界面：开机后30s后自动出现默认主界面，在此界面可以对各个参数进行重新设置及治疗处方的选择。

3.2.2 处方界面：（1）点击“双圆圈”符号可以选择治疗部位：肘关节、肩关节、髋关节、膝关节、踝关节、小腿、足。

（2）选择治疗部位后，点击“OK”键确认，界面返回到主界面。

3.2.3 自定义处方界面：（1）点击“编写”图标，根据患者的实际情况进行；对自定义处方名/冲击头的规格、治疗部位、压力大小、频率、冲击波次等参数进行设置。

01
确定治疗部位
根据患者病情和医生建议，确 定需要进行冲击波治疗的部位
。
02
放置治疗头
将治疗头放置在需要治疗的部 位上，并确保治疗头与治疗部
位紧密贴合。
03
调整焦距
根据治疗部位的深浅和患者的 胖瘦程度，调整治疗头的焦距 ，以确保冲击波能够准确到达
目标组织。
冲击波发射与调整
01
02
03
设定治疗参数
根据患者的病情和治疗需 求，设定冲击波的能量、 频率、冲击次数等参数。
03
如有需要，可在治疗部位涂 抹耦合剂，以减少冲击波的
反射和散射。
治疗仪检查与设置
检查治疗仪各部件是否完好，连 接是否紧密，确保设备正常运行
。
根据治疗需要选择合适的冲击波 源、频率、能量等参数进行设置
。
在治疗仪操作界面输入患者相关 信息，建立治疗档案，以便后续
跟踪和评估。
03
治疗操作流程
定位与对焦
记录治疗过程
医护人员应详细记录患者的治疗过 程，包括治疗部位、冲击波参数、 患者反应等信息，以便后续分析和 评估治疗效果。
04
操作后处理
治疗部位观察与处理
观察治疗部位皮肤有无红肿、淤血、破损等异常情况，如出现及时处理并记录。
对于疼痛敏感的患者，治疗后可能出现短暂的疼痛加重现象，需做好解释和安抚工 作，必要时可采取相应措施缓解疼痛。
05
常见问题与解决方案
操作过程中遇到的问题
无法正常启动治疗仪
检查电源开关是否打 开。
检查电源插头是否插 紧。
操作过程中遇到的问题
检查保险丝是否熔断。 治疗头无法正常工作
检查治疗头是否连接正确。

临床康复治疗--体外冲击波治疗仪原理介绍文件目录：什么是冲击波疗法（SWT） (2)什么是冲击波？ (3)冲击波工作原理 (3)冲击波医学疗效 (4)关于治疗 (5)冲击波治疗参数 (6)可能出现的短时副作用 (6)冲击波疗法禁忌症 (6)冲击波疗法可以帮助 (7)最常见病症 (8)足跟骨刺，足底筋膜炎 (8)跟腱痛 (9)胫前综合征 (11)髌尖综合征-髌骨肌腱病（跳跃膝） (12)腘绳肌附着处疼痛 (12)股骨大转子滑囊炎- 髋区和髂胫束疼痛 (13)痛肩（钙化、腱炎、撞击综合征） (14)肱骨桡/尺骨上髁炎-网球/高尔夫球肘 (16)其他适合症 (18)效果得到验证的方法 (20)使用冲击波疗法治疗外侧上髁炎 (20)冲击波疗法主要优点 (21)BTL-5000冲击波治疗仪（强力）主要优点 (21)放射或聚焦冲击波？ (22)BTL-5000冲击波治疗仪（强力）能流密度/能通量密度 (23)参考书目 (24)BTL冲击波可行性报告 (27)什么是冲击波疗法？独特的、无创式治疗肌肉骨骼系统病症在二十世纪八十年代，冲击波疗法得到了首次应用，这种疗法称为肾结石碎石术。

如今，冲击波疗法作用一种高效的治疗方法被广泛应用于：康复科骨伤科运动医学兽医医学美学医学—紧肤和减肥治疗皮肤科—伤口愈合兽医医学什么是冲击波？冲击波是我们日常生活的一部分——雷暴雨产生冲击波用于医学的冲击波是一种声波，该声波可将高能传导至疼痛部位以刺激愈合、组织再生和修复功能。

Pressure——压力Time——时间冲击波的特点为：压力快速改变，高振幅和无周期性。

产生和传导至组织的能量大大高出超声波能冲击波疗法原理？共有几种方法可产生冲击波——BTL使用气动原理利用压缩空气产生动能，动能驱动金属弹道撞击探头底部的发射器。

通过该种作用产生的冲击波以放射状或聚焦状传导，其传导的方式取决于发射器表面为凸面或凹面…….冲击波治疗疗效有效穿透深度取决于预设的能量（压力）和所使用的发射器形状。

体外冲击波疼痛治疗仪的操作流程体外冲击波疼痛治疗仪是一种非侵入性的物理治疗设备，主要用于治疗骨骼肌肉系统的疼痛病症。

它通过产生高能量的冲击波来促进组织修复和病变疏通，从而缓解疼痛和促进康复。

以下是体外冲击波疼痛治疗仪的常规操作流程：1.准备工作：a.检查设备是否正常工作，确保冲击波装置和其他控制器都连接到电源。

b.检查设备是否经过消毒，并确保治疗区域清洁。

2.患者准备：a.让患者脱掉治疗部位的衣物，以便直接接触到治疗头部位。

b.展示并说明治疗的目的、过程和可能的不适感。

3.调整治疗参数：a.根据患者的病情和治疗要求，选择适当的冲击波频率、能量和治疗深度。

b.使用设备上的控制器，按照医生的指导进行相应的调整。

4.治疗区域定位：a.使用手探寻患者的病变位置，例如肌肉、关节或骨骼疼痛点。

b.根据医生的指导，将治疗头放置在病变点上。

5.开始治疗：a.开始治疗后，患者可能会感到一定的冲击波脉冲传导到治疗部位，并可能产生针刺样的疼痛感。

b.医生或操作员需要根据患者的反应来调整治疗过程中的冲击波能量和频率。

6.治疗过程：a.移动治疗头，覆盖整个病变区域，保持适当的治疗时长。

b.据患者的感觉和病情，医生或操作员可能会调整冲击波的能量和频率以获得最佳治疗效果。

7.治疗后：a.治疗结束后，关闭设备并将治疗头从患者身上移开。

b.告知患者可能会出现一些不适，例如红肿、肿胀或疼痛感，可以适当给予安抚和缓解的方法。

8.记录治疗内容：a.记录每次治疗的日期、治疗时间、治疗部位和治疗参数。

b.医生根据患者的反应和治疗效果，进行治疗计划的调整和随访。

需要注意的是，体外冲击波疼痛治疗仪的操作应由专业医生或受过培训的操作员来进行。

他们应该对设备进行正确的使用和维护，同时在治疗过程中要密切观察患者的反应并及时调整治疗参数。

此外，治疗过程中还要遵循相关的卫生和安全指南，确保治疗的有效性和患者的安全性。
