初中物理教学中的电路故障分析一、引言在初中物理教学中，电路故障分析是一个重要的知识点。

电路故障是学生在日常生活中可能会遇到的问题，因此，掌握电路故障分析的方法对于学生来说非常重要。

本文将探讨初中物理教学中的电路故障分析，包括故障类型、故障原因以及如何进行故障排除。

二、电路故障类型1.断路电路中某处断开，导致电路中无电流通过，用电器不能工作。

2.短路用导线直接或间接将用电器两端连接起来，导致电路中电流过大，烧坏导线或电源。

3.接触不良电路中某处因某种原因导致接触不良，使电路中电流减小或消失。

三、电路故障原因1.电源故障电源内部故障可能导致电压不稳定或输出电流减小，从而影响电路的正常工作。

2.导线故障导线破损、老化、接触不良等原因可能导致电路短路或断路。

3.用电器故障用电器内部故障可能导致电器元件损坏、接触不良等问题，从而影响电路的正常工作。

4.连接处故障连接处松动、氧化等原因可能导致接触不良，从而影响电路的正常工作。

四、如何进行电路故障排除1.观察法观察电路的外观是否有异常，如导线破损、老化等。

同时，观察用电器是否正常工作，如灯是否亮、电机是否转动等。

观察法是进行电路故障排除的基础。

2.测量法使用万用表等测量仪器测量电路中的相关参数，如电压、电流等。

通过测量参数的变化，可以判断出电路的故障原因。

3.排除法逐步排除可能导致电路故障的原因，如先排除电源故障，再排除导线故障等。

通过逐步排除，最终找到导致电路故障的根本原因。

4.替换法使用正常的部件或导线替换怀疑有问题的部件或导线。

如果替换后电路正常工作，则说明原来的部件或导线有问题。

替换法是一种快速有效的电路故障排除方法。

五、总结在初中物理教学中，电路故障分析是一个重要的知识点。

学生应该掌握电路故障的类型和原因，并学会如何进行电路故障排除。

通过观察法、测量法、排除法和替换法等多种方法，学生可以快速有效地找到并解决电路故障。

在教学过程中，教师应当注重培养学生的实践能力，鼓励学生动手操作，亲身感受电路故障排除的过程，从而提高学生对物理知识的理解和应用能力。

电路动态分析和电路故障分析电路动态分析知识精要一、什么是动态电路问题？动态电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。

在初中物理中，一般会有以下两种原因：1滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。

2电键的断开或闭合引起电路中电学物理量的变化。

二、动态电路问题的解题思路什么？1、对滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路，明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象（每个电表分别测的是谁的电压和电流）；③滑动变阻器的滑片P向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再根据欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

2、对电键的断开或闭合引起电路中电学物理量的变化问题，方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路）；③明确电键断开和闭合时各电流表、电压表的测量对象；④再根据欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

三、动态电路问题的题型有哪些？第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。

1、串联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。

2、并联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。

第二种类型：电键的断开或闭合引起电路中电学物理量的变化。

1、串联电路中电键的断开或闭合引起的变化问题。

2、并联电路中开关的断开或闭合引起的变化问题。

第三种类型：电学物理量的差值、比值、乘积、变化量等问题。

1、串联电路中电学物理量的差值、比值、乘积、变化量等问题。

2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。

题目精解一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。

电路故障的种类及判断方法一、电路故障及其种类：1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。

断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。

CD电源短路：指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

导致电路中电流过大，从而烧坏电源或者电流表。

这两种情况都是绝对不允许的。

②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。

根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表明电路中出现断路。

断路时电路中无电流通过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接构成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

电路动向剖析知识精要一、什么是动向电路问题？动向电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。

在初中物理中，一般会有以下两种原因：1 滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。

2电键的断开或闭合引起电路中电学物理量的变化。

二、动向电路问题的解题思路什么？1、对滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路，明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象（每个电表分别测的是谁的电压和电流）；③滑动变阻器的滑片P 向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再依照欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

2、对电键的断开或闭合引起电路中电学物理量的变化问题，方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路）；③明确电键断开和闭合时各电流表、电压表的测量对象；④再依照欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

三、动向电路问题的题型有哪些？第一各种类：滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。

1、串连电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。

2、并联电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。

第二各种类：电键的断开或闭合引起电路中电学物理量的变化。

1、串连电路中电键的断开或闭合引起的变化问题。

2、并联电路中开关的断开或闭合引起的变化问题。

第三各种类：电学物理量的差值、比值、乘积、变化量等问题。

1、串连电路中电学物理量的差值、比值、乘积、变化量等问题。

2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。

题目精解一、滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化1．串连电路中滑动变阻器的滑片P 的地址的变化引起的变化[ 例 1] 如图 1，是典型的伏安法测电阻的实验电路图，当滑片P 向左搬动时，请你判断 A 表和 V 表的变化。

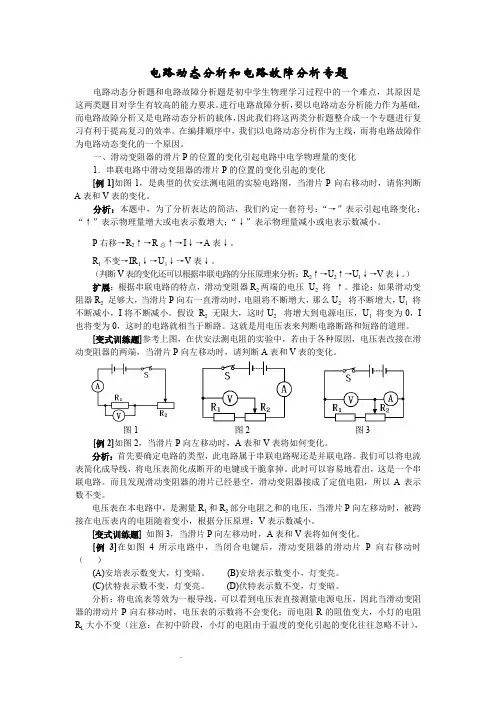

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

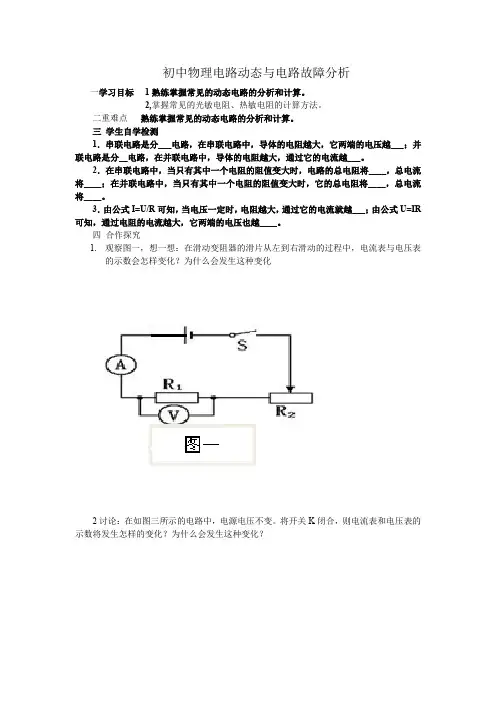

初中物理电路动态与电路故障分析一学习目标1熟练掌握常见的动态电路的分析和计算。

2,掌握常见的光敏电阻、热敏电阻的计算方法。

二重难点熟练掌握常见的动态电路的分析和计算。

三学生自学检测1．串联电路是分___电路，在串联电路中，导体的电阻越大，它两端的电压越___；并联电路是分__电路，在并联电路中，导体的电阻越大，通过它的电流越___。

2．在串联电路中，当只有其中一个电阻的阻值变大时，电路的总电阻将____，总电流将____；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将____，总电流将____。

3．由公式I=U/R可知，当电压一定时，电阻越大，通过它的电流就越___；由公式U=IR 可知，通过电阻的电流越大，它两端的电压也越____。

四合作探究1.观察图一，想一想：在滑动变阻器的滑片从左到右滑动的过程中，电流表与电压表的示数会怎样变化？为什么会发生这种变化2讨论：在如图三所示的电路中，电源电压不变。

将开关K闭合，则电流表和电压表的示数将发生怎样的变化？为什么会发生这种变化？3.在图四中，当开关K断开时，电流表和电压表的示数怎样改变，为什么会发生这种改变？五．反馈检测1.如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________ ，电压表的示数将_____ （两空选填“变大”、“变小”或“不变”）。

2.如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（）A.灯泡L亮度不变，电压表示数变大B. 灯泡L亮度变亮，电压表示数变大C. 灯泡L亮度不变，电压表示数不变3.小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。

若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确（）A.甲图电压表示数变化范围大B.乙图的电压表示数变化范围大C.甲图的电流表示数变化范围大D.甲图和乙图的电流表示数变化范围一样大（二）.开关引起的动态电路变化4.如图所示，将开关S1、S2闭合，电路正常工作，然后断开S2，则下列说法中正确的是（）A.A1示数变小，A2示数变大B. A1示数不变，A2示数变大C. A1示数不变，A2示数变小D. A1示数变大，A2示数变大（三）.相当于变阻器的元件引起的动态电路5.小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。

初中物理常见电路故障类型及原因分析电路故障是指在电流通路中出现的异常状况，导致电路无法正常工作的情况。

下面将介绍一些初中物理常见的电路故障类型及其原因分析。

1.电源故障电源故障是电路中最常见的问题之一、常见的电源故障包括电源漏电、电源短路、电源电压不稳定等。

电源漏电是指电源线与外界产生了电气接触，导致电流通过地线回路流失，通常是由于电源线绝缘劣化或者电插座接触不良造成的。

电源短路是指电源内部的元件出现短路，导致电流异常增大，通常是由于元件老化、烧坏或外部短路导致的。

电源电压不稳定则可能由于电压调节器故障、电源线接触不良等原因引起。

2.连接线故障连接线故障通常包括接触不良、接线松动或断开。

接触不良是指连接线与元件之间接触不紧密，导致电流无法正常通过；接线松动则是指连接线没有牢固固定，导致电流无法稳定流过；断开是指连接线被切断，导致电流无法流通。

这些故障通常是由于接线不牢固、线材老化或者线路长期使用产生疲劳断裂等原因造成的。

3.开关故障开关故障是指电路中的开关无法正常切换或控制电路的通断。

开关故障通常是由于接触不良、设备老化、开关按钮坏掉等原因引起的。

例如，开关无法开关时，可能是开关接触不良导致的；开关处于半开状态时，可能是按钮弹簧失效或磨损导致的。

此外，过载操作、频繁开关也可能导致开关损坏。

4.元件故障电路中的元件故障通常包括电容器漏电、电阻变化、二极管烧坏等。

电容器漏电是指电容器绝缘损坏，导致电容无法储存电荷；电阻变化是指电阻值变化，使电路的阻抗发生改变；二极管烧坏是指二极管内部的PN结被烧毁。

这些故障通常是由于元件老化、外界过电压、过电流等原因引起的。

5.短路故障短路故障是电路中最常见的故障类型之一、短路故障是指电路中的两个或多个节点之间接触，导致电流绕过电路的正常路径而直接流过接触部位。

短路故障通常是由于导线绝缘损坏、元件短路、电路设计错误等原因引起的。

短路故障会导致电路电流急剧增大，造成线路过载、设备烧毁甚至火灾等严重后果。

初中物理电路故障分析电路故障是指在电路中出现了不正常的工作现象，可能导致电路无法正常工作或损坏。

初中物理中学习的电路主要包括串联、并联、电流和电压等知识点。

下面将以这些知识点为基础，对初中物理电路故障进行分析。

1.串联电路故障分析：串联电路是指电流只有一条可行路径通过所有的电器元件。

串联电路中的故障可以有以下几种情况：1.1电线脱落或接触不良：在串联电路中，电线起到连接各个元件的作用。

如果电线脱落或接触不良，会导致电流无法正常通过，从而使整个电路无法工作。

1.2元件损坏：如果串联电路中的一个元件损坏，会影响整个电路的工作。

例如，如果电路中的一个灯泡烧坏，整个串联电路就无法正常工作，因为电流不能流过烧坏的灯泡。

2.并联电路故障分析：并联电路是指电流可以有多个可行路径通过各个电器元件。

并联电路中的故障可以有以下几种情况：2.1元件短路：如果并联电路中的一个元件短路，即两端直接相连形成了一个近乎零电阻的通路，这时电流会主要通过短路处，导致其他元件的电流减小或无法通过。

例如，如果并联电路中的一个开关损坏，导致开关两端之间形成了一个短路，那么其他的元件如灯泡就无法正常亮起。

2.2元件开路：如果并联电路中的一个元件开路，即两端之间断开，那么电流就无法通过开路处，导致其他元件的电流减小或无法通过。

例如，如果并联电路中的一个电池被取出，那么其他的元件就无法正常工作。

3.电流分析：电路中的电流是由正极流向负极的带电粒子在电路中传播而形成的。

电流的大小和方向可以通过安培表进行测量。

当电流发生故障时，可以通过安培表进行故障分析。

3.1电源故障：当电源输出的电流小于电路中电器元件所需的电流时，电路中的元件可能无法正常工作。

例如，如果电路中使用的电池电量不足，电路中的灯泡可能变暗或无法亮起。

3.2过载故障：当电路中的元件过多，或者其中一元件需要的电流超过了电路所能提供的电流时，电路就会发生过载故障。

例如，如果并联电路中连接了过多的电器，电路的电流可能超过电源能力，导致电路无法正常工作或电源短路。

专题三电路故障分析、动态电路分析电路故障分析1．(2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。

根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B．乙灯泡断路C.甲、乙灯泡都断路 D．电源坏了(第1题图)(第2题图) 2．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。

已知电源电压为 4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。

用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。

则下列判断中正确的是()A.灯泡L1的灯丝断了 B．开关接触不良C.灯泡L2的灯丝断了 D．灯泡L2短路3．(2020·镇江中考)如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。

若仅有一处发生断路，则该处可能是()A.熔丝处 B．P、M间某处C.M、N间某处 D．N、Q间某处(第3题图)(第4题图) 4．(2020·恩施州中考)如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。

则可能的故障原因是()A.小灯泡断路 B．小灯泡短路C.变阻器短路 D．变阻器断路5．(2020·湖州中考)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。

于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。

则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6．(2020·广安中考)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样。

初中物理电路故障及动态电路分析解题技巧和经典题型(含详细标准答案) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电路故障及动态电路分析解题技巧和经典题型(含详细标准答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电路故障及动态电路分析解题技巧和经典题型(含详细标准答案)的全部内容。

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路:两灯串联时，如果只有一个灯不亮，则此灯一定是短路了,如果两灯都不亮，则电路一定是断路了；两灯并联,如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中,故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压,开关闭合后，发现两灯都不亮,电压表有示数，则故障原因是什么？解:你先画一个电路图：两灯都不亮,则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断,那么只有L1断路了。

例2、L1与L2串联,电压表V1测L1电压，V2,V2示数很大,则L1短路而L2正常;B、若V1=0而V2示数很大,说明L2都断路.测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0解：可能你会错选A。

其实答案为B.首先根据题给条件：两灯都不亮，则电路是断路,A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。
