数字逻辑与数字系统,逻辑门电路讲解.

数字逻辑电路基础知识整理数字逻辑电路是电子数字系统中的基础组成部分，用于处理和操作数字信号。

它由基本的逻辑门和各种组合和顺序逻辑电路组成，可以实现各种功能，例如加法、减法、乘法、除法、逻辑运算等。

下面是数字逻辑电路的一些基础知识整理：1. 逻辑门：逻辑门是数字逻辑电路的基本组成单元，它根据输入信号的逻辑值进行逻辑运算，并生成输出信号。

常见的逻辑门包括与门、或门、非门、异或门等。

2. 真值表：真值表是描述逻辑门输出信号与输入信号之间关系的表格，它列出了逻辑门的所有输入和输出可能的组合，以及对应的逻辑值。

3. 逻辑函数：逻辑函数是描述逻辑门输入和输出信号之间关系的数学表达式，可以用来表示逻辑门的操作规则。

常见的逻辑函数有与函数、或函数、非函数、异或函数等。

4. 组合逻辑电路：组合逻辑电路由多个逻辑门组合而成，其输出信号仅取决于当前的输入信号。

通过适当的连接和布线，可以实现各种逻辑操作，如加法器、多路选择器、比较器等。

5. 顺序逻辑电路：顺序逻辑电路由组合逻辑电路和触发器组成，其输出信号不仅取决于当前的输入信号，还取决于之前的输入信号和系统状态。

顺序逻辑电路可用于存储和处理信息，并实现更复杂的功能，如计数器、移位寄存器、有限状态机等。

6. 编码器和解码器：编码器将多个输入信号转换成对应的二进制编码输出信号，解码器则将二进制编码输入信号转换成对应的输出信号。

编码器和解码器可用于信号编码和解码，数据传输和控制等应用。

7. 数字信号表示：数字信号可以用二进制表示，其中0和1分别表示低电平和高电平。

数字信号可以是一个比特（bit），表示一个二进制位；也可以是一个字（word），表示多个二进制位。

8. 布尔代数：布尔代数是逻辑电路设计的数学基础，它通过符号和运算规则描述了逻辑门的操作。

布尔代数包括与、或、非、异或等基本运算，以及与运算律、或运算律、分配律等运算规则。

总的来说，数字逻辑电路是由逻辑门和各种组合和顺序逻辑电路组成的，它可以实现各种基本逻辑运算和数字信号处理。

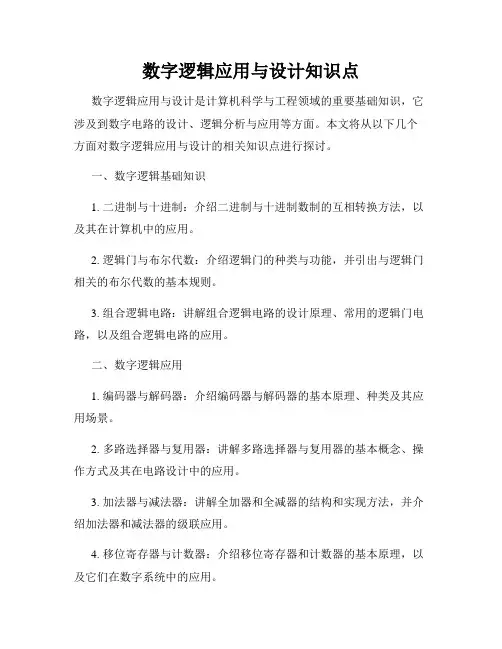

数字逻辑应用与设计知识点数字逻辑应用与设计是计算机科学与工程领域的重要基础知识，它涉及到数字电路的设计、逻辑分析与应用等方面。

本文将从以下几个方面对数字逻辑应用与设计的相关知识点进行探讨。

一、数字逻辑基础知识1. 二进制与十进制：介绍二进制与十进制数制的互相转换方法，以及其在计算机中的应用。

2. 逻辑门与布尔代数：介绍逻辑门的种类与功能，并引出与逻辑门相关的布尔代数的基本规则。

3. 组合逻辑电路：讲解组合逻辑电路的设计原理、常用的逻辑门电路，以及组合逻辑电路的应用。

二、数字逻辑应用1. 编码器与解码器：介绍编码器与解码器的基本原理、种类及其应用场景。

2. 多路选择器与复用器：讲解多路选择器与复用器的基本概念、操作方式及其在电路设计中的应用。

3. 加法器与减法器：讲解全加器和全减器的结构和实现方法，并介绍加法器和减法器的级联应用。

4. 移位寄存器与计数器：介绍移位寄存器和计数器的基本原理，以及它们在数字系统中的应用。

三、数字逻辑设计1. Karnaugh图：简要介绍Karnaugh图及其在逻辑函数化简中的应用方法。

2. 时序逻辑与状态机：讲解时序逻辑电路的基本概念，引出状态机的概念和分类，并举例说明其应用。

3. 存储器与寄存器：介绍存储器的基本结构、存储方式，以及常用的寄存器类型。

4. 控制器设计：讲解控制器的设计原理与方法，引入基本的有限状态机的设计流程。

综上所述，数字逻辑应用与设计的知识点包括数字逻辑基础、数字逻辑应用和数字逻辑设计等方面。

它们是计算机科学与工程领域中不可或缺的基础知识，对于深入理解计算机原理和设计具有重要意义。

通过学习与应用这些知识点，我们可以更好地理解数字电路的工作原理，为计算机系统的设计与优化提供有力支持。

《数字逻辑教案》word版一、教学目标：1. 让学生了解数字逻辑的基本概念和原理。

2. 培养学生运用数字逻辑分析和解决问题的能力。

3. 引导学生掌握数字逻辑的基本运算和设计方法。

二、教学内容：1. 数字逻辑的基本概念：数字逻辑电路、逻辑门、逻辑函数等。

2. 逻辑运算：与运算、或运算、非运算、异或运算等。

3. 逻辑门电路：与门、或门、非门、异或门等。

4. 数字逻辑电路的设计方法：组合逻辑电路、时序逻辑电路。

5. 数字逻辑电路的应用：数字计算器、数字存储器等。

三、教学方法：1. 讲授法：讲解数字逻辑的基本概念、原理和运算方法。

2. 实验法：让学生动手搭建逻辑门电路，加深对数字逻辑的理解。

3. 案例分析法：分析实际应用中的数字逻辑电路，提高学生解决问题的能力。

四、教学准备：1. 教材：《数字逻辑》2. 实验器材：逻辑门电路模块、导线、电源等。

3. 教学工具：PPT、黑板、粉笔等。

五、教学进程：1. 第1周：数字逻辑的基本概念和原理。

第2周：逻辑运算和逻辑门电路。

第3周：组合逻辑电路的设计方法。

第4周：时序逻辑电路的设计方法。

第5周：数字逻辑电路的应用案例。

2. 实验环节：在第3周和第4周结束后，安排一次实验课程，让学生动手搭建逻辑门电路，加深对数字逻辑的理解。

3. 课程总结：在第5周课程结束后，进行课程总结，回顾本门课程的主要内容，巩固所学知识。

4. 课程考核：期末进行课程考核，包括笔试和实验操作两部分，全面评估学生的学习效果。

六、教学评估：1. 课堂参与度评估：通过观察学生在课堂上的提问、回答和讨论情况，评估学生的参与度和兴趣。

2. 作业评估：通过检查学生的作业完成情况，评估学生对课堂所学知识的理解和掌握程度。

3. 实验报告评估：对学生实验报告的完整性、准确性和创新性进行评估，了解学生对实验内容的理解和应用能力。

4. 期末考试评估：通过期末考试的笔试和实验操作两部分，全面评估学生对数字逻辑知识的掌握程度和应用能力。

数字逻辑电路基础知识整理数字逻辑电路是由离散的数字信号构成的电子电路系统，主要用于处理和操作数字信息。

它是计算机和其他数字系统的基础。

以下是一些数字逻辑电路的基础知识的整理：1. 逻辑门：逻辑门是数字电路的基本构建单元。

它们根据输入信号的逻辑关系生成输出信号。

常见的逻辑门有与门、或门、非门、异或门等。

其中，与门输出仅当所有输入都为1时才为1；或门输出仅当至少一个输入为1时才为1；非门将输入信号取反；异或门输出仅当输入中的1的数量为奇数时才为1。

2. 逻辑运算：逻辑运算是对逻辑门的扩展，用于实现更复杂的逻辑功能。

常见的逻辑运算包括与运算、或运算、非运算、异或运算等。

与运算将多个输入信号进行AND操作，返回结果；或运算将多个输入信号进行OR操作，返回结果；非运算对输入信号进行取反操作；异或运算将多个输入信号进行异或操作，返回结果。

3. 编码器和解码器：编码器将多个输入信号转换为较少数量的输出信号，用于压缩信息；解码器则将较少数量的输入信号转换为较多数量的输出信号，用于还原信息。

常用的编码器有优先编码器和BCD编码器，常用的解码器有二进制-十进制解码器和译码器。

4. 多路选择器：多路选择器根据选择输入信号从多个输入信号中选择一个信号输出。

它通常有一个或多个选择输入信号和多个数据输入信号。

选择输入信号决定了从哪个数据输入信号中输出。

多路选择器可用于实现多路复用、数据选择和信号路由等功能。

5. 触发器和寄存器：触发器是存储单元，用于存储和传输信号。

常见的触发器有弗洛普触发器、D触发器、JK触发器等。

寄存器由多个触发器组成，用于存储和传输多个比特的数据。

6. 计数器和时序电路：计数器用于计数和生成递增或递减的序列。

它通过触发器和逻辑门组成。

时序电路在不同的时钟脉冲或控制信号下执行特定的操作。

常见的时序电路有时钟发生器、定时器和计数器。

7. 存储器：存储器用于存储和读取数据。

常见的存储器包括随机存取存储器（RAM）和只读存储器（ROM）。

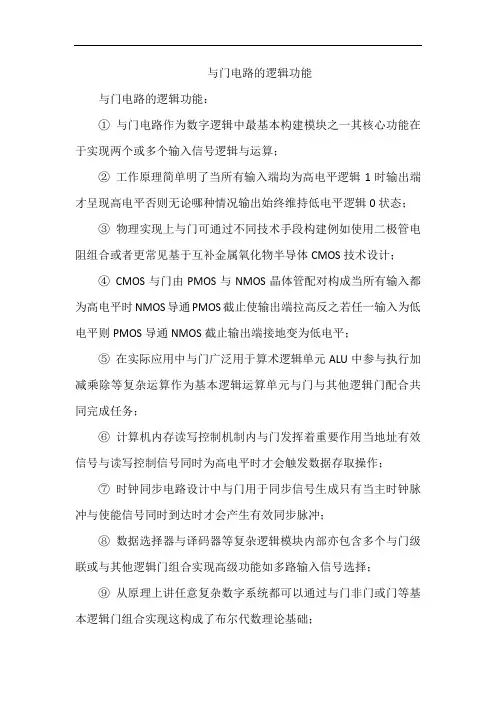

与门电路的逻辑功能
与门电路的逻辑功能：
①与门电路作为数字逻辑中最基本构建模块之一其核心功能在于实现两个或多个输入信号逻辑与运算；
②工作原理简单明了当所有输入端均为高电平逻辑1时输出端才呈现高电平否则无论哪种情况输出始终维持低电平逻辑0状态；
③物理实现上与门可通过不同技术手段构建例如使用二极管电阻组合或者更常见基于互补金属氧化物半导体CMOS技术设计；
④CMOS与门由PMOS与NMOS晶体管配对构成当所有输入都为高电平时NMOS导通PMOS截止使输出端拉高反之若任一输入为低电平则PMOS导通NMOS截止输出端接地变为低电平；
⑤在实际应用中与门广泛用于算术逻辑单元ALU中参与执行加减乘除等复杂运算作为基本逻辑运算单元与门与其他逻辑门配合共同完成任务；
⑥计算机内存读写控制机制内与门发挥着重要作用当地址有效信号与读写控制信号同时为高电平时才会触发数据存取操作；
⑦时钟同步电路设计中与门用于同步信号生成只有当主时钟脉冲与使能信号同时到达时才会产生有效同步脉冲；
⑧数据选择器与译码器等复杂逻辑模块内部亦包含多个与门级联或与其他逻辑门组合实现高级功能如多路输入信号选择；
⑨从原理上讲任意复杂数字系统都可以通过与门非门或门等基本逻辑门组合实现这构成了布尔代数理论基础；
⑩教育实践中与门常作为入门级实验对象帮助学生理解数字逻辑基本概念并掌握简单电路搭建技巧；
⑪现代集成电路设计中尽管出现了更加复杂高级逻辑单元但与门仍然是不可或缺组成部分其简单可靠特性使其在各种应用场景下仍占有重要地位；
⑫展望未来随着纳米技术发展新型材料如碳纳米管石墨烯等可能会被用来制造尺寸更小功耗更低的与门电路进一步推动信息技术进步；。

什么是数字电路数字电路（Digital Circuit）是由逻辑门组成，利用二进制编码来处理数字信号的电路。

数字电路主要用于处理和传输数字信息，广泛应用于计算机、通信、控制系统等领域。

一、数字电路的基本概念数字电路由数字逻辑门组成，逻辑门是按照逻辑函数的要求设计的电子电路。

常见的数字逻辑门有与门、或门、非门、异或门等。

这些逻辑门通过不同的组合和连接，可以实现不同的逻辑功能。

二、数字电路的工作原理数字电路通过电子元件的开关控制，表示逻辑的"0"和"1"。

数字电路中的"0"通常表示低电平，"1"表示高电平。

逻辑门根据输入信号的逻辑状态产生输出信号，实现逻辑运算和数据处理。

举例来说，一个与门具有两个输入信号A和B，输出信号C。

当输入信号A和B同时为高电平时，输出信号C为高电平；否则，输出信号C为低电平。

通过逻辑门的组合和连接，可以实现更加复杂的功能电路。

数字电路还可分为组合逻辑电路和时序逻辑电路。

组合逻辑电路的输出仅与当前输入信号有关；时序逻辑电路的输出还与过去的输入信号和内部的存储信息有关，具有记忆功能。

三、数字电路的应用数字电路广泛应用于计算机、通信、控制系统等领域，对现代科技发展起到了重要推动作用。

1. 计算机计算机是数字电路应用最广泛的领域之一。

计算机由中央处理器（CPU）、内存、输入输出设备等组成。

CPU是计算机的核心部件，其中包含大量的数字电路，用于执行各种指令和数据处理。

2. 通信系统数字电路也是现代通信系统的关键组成部分。

电话、移动通信、互联网等通信设备和网络都是基于数字电路实现的。

数字电路可以对信号进行编码、解码、调制、解调等处理，实现高质量的数据传输和通信。

3. 控制系统数字电路被广泛应用于控制系统中，用于监测和控制各种设备和过程。

数字控制系统可以实现高精度、高速度的控制，提高生产效率和质量。

四、数字电路的优势和挑战数字电路相比于模拟电路具有如下优势：1. 抗干扰性强：数字信号具有高抗干扰性，能够有效屏蔽干扰信号，提高系统的可靠性。

数字电路与逻辑设计电子教案第一章：数字电路基础1.1 数字电路概述数字电路的定义数字电路的特点数字电路的应用领域1.2 数字逻辑与逻辑门逻辑运算与逻辑函数基本逻辑门电路逻辑门电路的应用1.3 逻辑函数与逻辑代数逻辑函数的定义与表示方法逻辑代数的基本运算逻辑函数的化简与优化第二章：组合逻辑电路2.1 组合逻辑电路概述组合逻辑电路的定义组合逻辑电路的特点组合逻辑电路的应用领域2.2 常用的组合逻辑电路编码器译码器多路选择器算术逻辑单元2.3 组合逻辑电路的设计方法组合逻辑电路的设计原则组合逻辑电路的设计步骤组合逻辑电路设计实例第三章：时序逻辑电路3.1 时序逻辑电路概述时序逻辑电路的定义时序逻辑电路的特点时序逻辑电路的应用领域3.2 触发器触发器的定义与功能基本触发器类型触发器的时序特性3.3 时序逻辑电路的设计方法时序逻辑电路的设计原则时序逻辑电路的设计步骤时序逻辑电路设计实例第四章：数字电路的仿真与测试4.1 数字电路仿真的概念与方法数字电路仿真的定义数字电路仿真软件的使用数字电路仿真的一般步骤4.2 数字电路测试的基本概念数字电路测试的目的数字电路测试的方法数字电路测试的策略4.3 数字电路的测试与维护数字电路故障的类型与特点数字电路故障诊断的方法数字电路的维护与优化第五章：数字系统的综合与设计5.1 数字系统综合的概念与方法数字系统综合的定义数字系统综合的目标数字系统综合的一般步骤5.2 数字系统设计的基本原则数字系统设计的要求数字系统设计的流程数字系统设计的注意事项5.3 数字系统设计实例数字系统设计实例一：计算器数字系统设计实例二：数字钟数字系统设计实例三：数字音量控制器第六章：数字电路与逻辑设计工具6.1 硬件描述语言硬件描述语言的概念VHDL和Verilog的介绍硬件描述语言的编写基础6.2 数字电路设计工具电路图设计工具逻辑符号编辑器仿真和测试工具6.3 设计流程和实例设计流程的概述设计实例的步骤解析设计实例的测试和仿真第七章：数字电路与逻辑设计实践7.1 数字电路设计实践设计要求与约束设计流程与方法设计实例解析7.2 逻辑电路实现逻辑电路设计的考虑因素逻辑电路实现步骤设计实例实现7.3 电路仿真与测试仿真工具的使用测试用例的设计测试结果分析第八章：数字电路与逻辑设计案例分析8.1 微处理器设计微处理器的基本结构微处理器的设计流程微处理器设计实例分析8.2 数字信号处理器设计数字信号处理器的基本结构数字信号处理器的设计流程数字信号处理器设计实例分析8.3 数字通信系统设计数字通信系统的基本原理数字通信系统的设计流程数字通信系统设计实例分析第九章：数字电路与逻辑设计的最新发展9.1 新型数字电路技术新型数字电路的类型新型数字电路的特点新型数字电路的应用9.2 数字电路设计的新方法设计方法的创新点设计方法的实施步骤设计方法的实例分析9.3 数字电路与逻辑设计的未来趋势未来技术的发展方向未来应用的拓展领域未来发展的机遇与挑战第十章：数字电路与逻辑设计的评估与优化10.1 数字电路性能评估性能评估指标性能评估方法性能评估实例10.2 逻辑电路优化优化方法与策略优化工具与技术优化实例分析10.3 设计综合与验证设计综合的概念与方法设计验证的步骤与技术设计综合与验证实例重点和难点解析重点环节一：逻辑门电路的应用补充和说明：逻辑门电路是数字电路的基础，其应用广泛。

计算机组成原理课程介绍计算机组成原理是一门涉及计算机硬件和软件的基础课程。

它主要关注计算机系统的各个组成部分，包括中央处理器（CPU）、存储器、输入输出设备、总线等，并研究它们之间的工作原理、组织结构和相互关系。

该课程通常包括以下内容：1. 计算机系统概述，介绍计算机的基本概念、发展历程以及计算机的分类和应用领域。

2. 数字逻辑与数字系统，讲解数字电路的基本知识，包括布尔代数、逻辑门、组合逻辑和时序逻辑等，以及数字系统的设计和实现。

3. 计算机组织与体系结构，介绍计算机的组织结构，包括存储器、中央处理器、输入输出系统和总线等，以及它们之间的工作原理和相互连接方式。

4. 指令系统与指令执行，讲解计算机指令的格式、寻址方式、指令集和指令执行过程，包括指令的取指、译码、执行和写回等。

5. 存储器层次结构，介绍计算机的存储器层次结构，包括主存储器、高速缓存和辅助存储器等，以及它们之间的访问特性和管理方法。

6. 输入输出系统，讲解计算机的输入输出系统，包括输入输出设备的分类、接口技术、数据传输方式和中断处理等。

7. 总线与并行处理，介绍计算机的总线结构和并行处理技术，包括总线的分类、传输方式、时序控制和并行处理的原理和应用。

8. 控制单元设计，讲解计算机的控制单元设计方法，包括组合逻辑控制、微程序控制和硬布线控制等。

通过学习计算机组成原理，学生可以了解计算机系统的内部结构和工作原理，掌握计算机硬件和软件之间的联系，为后续学习计算机体系结构、操作系统、编译原理等课程打下坚实的基础。

此外，对于从事计算机硬件设计、系统维护和性能优化的工程师来说，计算机组成原理也是必备的知识。

《数字逻辑与数字系统》课程教学大纲课程编号：01122620课程名称：数字逻辑与数字系统Digital logic and digital system课程总学时/学分：32/2适用专业：计算机科学与技术，网络工程，软件工程，物联网工程一、课程简介本课程是计算机科学与技术、网络工程、软件工程、物联网工程等专业的一门必修专业基础课。
