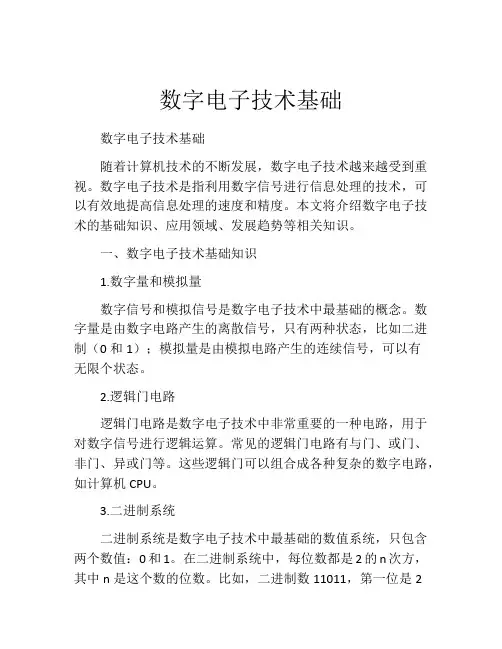

数字电子技术基础数字电子技术基础随着计算机技术的不断发展，数字电子技术越来越受到重视。

数字电子技术是指利用数字信号进行信息处理的技术，可以有效地提高信息处理的速度和精度。

本文将介绍数字电子技术的基础知识、应用领域、发展趋势等相关知识。

一、数字电子技术基础知识1.数字量和模拟量数字信号和模拟信号是数字电子技术中最基础的概念。

数字量是由数字电路产生的离散信号，只有两种状态，比如二进制（0和1）；模拟量是由模拟电路产生的连续信号，可以有无限个状态。

2.逻辑门电路逻辑门电路是数字电子技术中非常重要的一种电路，用于对数字信号进行逻辑运算。

常见的逻辑门电路有与门、或门、非门、异或门等。

这些逻辑门可以组合成各种复杂的数字电路，如计算机CPU。

3.二进制系统二进制系统是数字电子技术中最基础的数值系统，只包含两个数值：0和1。

在二进制系统中，每位数都是2的n次方，其中n是这个数的位数。

比如，二进制数11011，第一位是2的4次方，第二位是2的3次方，以此类推，一直到第五位是2的0次方，将它们加在一起即为该数的十进制值。

二、数字电子技术的应用领域数字电子技术的应用领域非常广泛，下面列举几个典型的例子。

1.计算机计算机是数字电子技术最具代表性的应用之一，它可以进行各种复杂的数据处理操作。

计算机由许多电路和芯片组成，其中CPU就是由大量的逻辑门电路构成的。

2.通信数字电子技术在通信领域也有广泛应用，包括移动通信、互联网、卫星通信等。

数字信号传输的精度比模拟信号高，而且可以进行加密，保证数据的安全性。

3.医疗设备数字电子技术在医疗设备中也有应用，比如心电图仪、超声波检测仪等。

数字信号处理可以提高数据的精度，并且可以让医生更好地分析数据，提高诊断准确性。

三、数字电子技术的发展趋势数字电子技术已经有了很大的进步，但是未来还有很多发展的空间。

下面列举几个数字电子技术的未来发展趋势。

1.人工智能人工智能是数字电子技术的一大发展方向，尤其是深度学习技术。

路。

简称门电路。

5V一、TTL 与非门图3-1 典型TTL 与非门电路3.2 TTL 集成门电路•数字集成电路中应用最广的为TTL 电路（Transister-Transister-Logic 的缩写）•由若干晶体三极管、二极管和电阻组成，TTL 集成电路有54/74系列　①输出高电平UOH 和输出低电平UOL 。

　•输出高电平U OH：至少有一个输入端接低电平时的输出电平。

•输出低电平U OL：输入全为高电平时的输出电平。

• 电压传输特性的截止区的输出电压UOH=3.6V，饱和区的输出电压UOL=0.3V。

一般产品规定U OH≥2.4V、U OL＜0.4V时即为合格。

　二、TTL与非门的特性参数③开门电平U ON 和关门电平U OFF 。

　开门电平U ON 是保证输出电平达到额定低电平(0.3V )时，所允许输入高电平的最低值，表示使与非门开通的最小输入电平。

通常U ON =1.4V ，一般产品规定U ON ≤1.8V 。

　关门电平U OFF 是保证输出电平为额定高电平(2.7V 左右)时，允许输入低电平的最大值，表示与非门关断所允许的最大输入电平。

通常U OFF ≈1V ，一般产品要求U OFF ≥0.8V 。

5). 扇入系数Ni和扇出系数N O　是指与非门的输入端数目。

扇入系数Ni是指与非门输出端连接同类门的个数。

反扇出系数NO映了与非门的带负载能力。

6）输入短路电流I IS 。

　当与非门的一个输入端接地而其余输入端悬空时，流过接地输入端的电流称为输入短路电流。

7）8）平均功耗P　指在空载条件下工作时所消耗的电功率。

三、TTL门电路的改进　74LS系列　性能比较好的门电路应该是工作速度既快，功耗又小的门电路。

因此，通常用功耗和传输延迟时间的乘积(简称功耗—延迟积或pd积)来评价门电路性能的优劣。

74LS系列又称低功耗肖特基系列。

74LS系列是功耗延迟积较小的系列(一般t pd＜5 ns，功耗仅有2 mW) 并得到广泛应用。

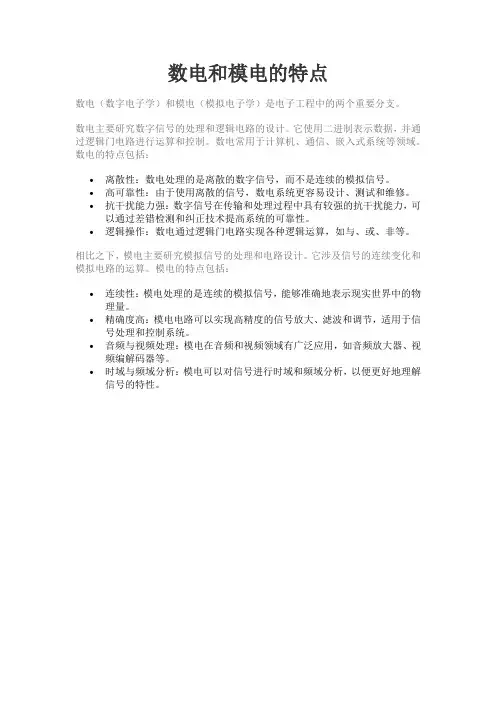

数电和模电的特点
数电（数字电子学）和模电（模拟电子学）是电子工程中的两个重要分支。

数电主要研究数字信号的处理和逻辑电路的设计。

它使用二进制表示数据，并通过逻辑门电路进行运算和控制。

数电常用于计算机、通信、嵌入式系统等领域。

数电的特点包括：
•离散性：数电处理的是离散的数字信号，而不是连续的模拟信号。

•高可靠性：由于使用离散的信号，数电系统更容易设计、测试和维修。

•抗干扰能力强：数字信号在传输和处理过程中具有较强的抗干扰能力，可以通过差错检测和纠正技术提高系统的可靠性。

•逻辑操作：数电通过逻辑门电路实现各种逻辑运算，如与、或、非等。

相比之下，模电主要研究模拟信号的处理和电路设计。

它涉及信号的连续变化和模拟电路的运算。

模电的特点包括：
•连续性：模电处理的是连续的模拟信号，能够准确地表示现实世界中的物理量。

•精确度高：模电电路可以实现高精度的信号放大、滤波和调节，适用于信号处理和控制系统。

•音频与视频处理：模电在音频和视频领域有广泛应用，如音频放大器、视频编解码器等。

•时域与频域分析：模电可以对信号进行时域和频域分析，以便更好地理解信号的特性。

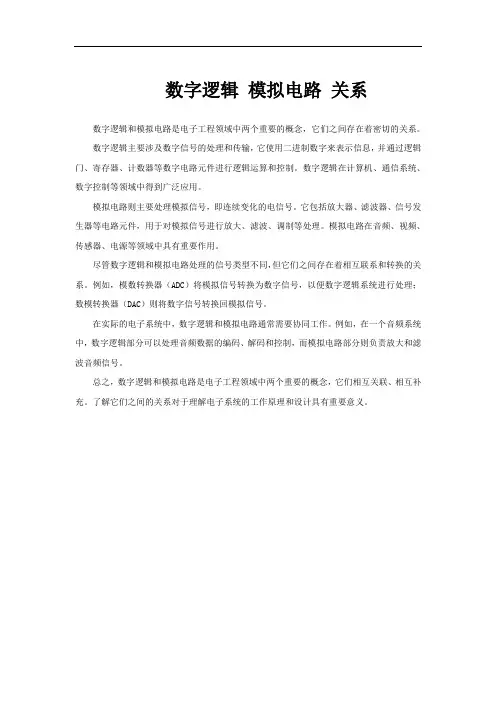

数字逻辑模拟电路关系
数字逻辑和模拟电路是电子工程领域中两个重要的概念，它们之间存在着密切的关系。

数字逻辑主要涉及数字信号的处理和传输，它使用二进制数字来表示信息，并通过逻辑门、寄存器、计数器等数字电路元件进行逻辑运算和控制。

数字逻辑在计算机、通信系统、数字控制等领域中得到广泛应用。

模拟电路则主要处理模拟信号，即连续变化的电信号。

它包括放大器、滤波器、信号发生器等电路元件，用于对模拟信号进行放大、滤波、调制等处理。

模拟电路在音频、视频、传感器、电源等领域中具有重要作用。

尽管数字逻辑和模拟电路处理的信号类型不同，但它们之间存在着相互联系和转换的关系。

例如，模数转换器（ADC）将模拟信号转换为数字信号，以便数字逻辑系统进行处理；数模转换器（DAC）则将数字信号转换回模拟信号。

在实际的电子系统中，数字逻辑和模拟电路通常需要协同工作。

例如，在一个音频系统中，数字逻辑部分可以处理音频数据的编码、解码和控制，而模拟电路部分则负责放大和滤波音频信号。

总之，数字逻辑和模拟电路是电子工程领域中两个重要的概念，它们相互关联、相互补充。

了解它们之间的关系对于理解电子系统的工作原理和设计具有重要意义。

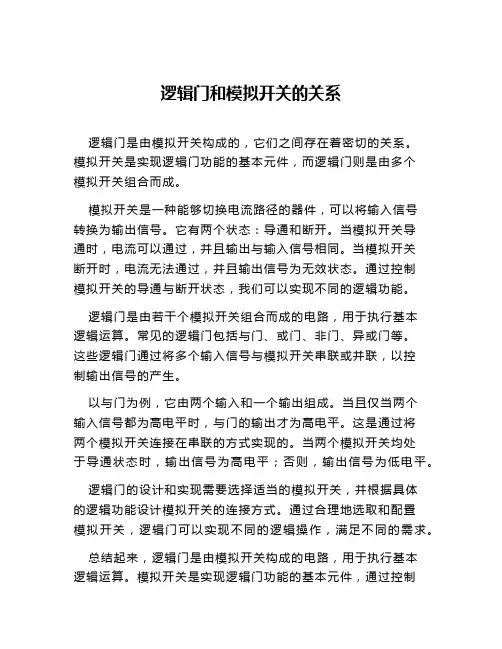

逻辑门和模拟开关的关系
逻辑门是由模拟开关构成的，它们之间存在着密切的关系。

模拟开关是实现逻辑门功能的基本元件，而逻辑门则是由多个
模拟开关组合而成。

模拟开关是一种能够切换电流路径的器件，可以将输入信号
转换为输出信号。

它有两个状态：导通和断开。

当模拟开关导
通时，电流可以通过，并且输出与输入信号相同。

当模拟开关
断开时，电流无法通过，并且输出信号为无效状态。

通过控制
模拟开关的导通与断开状态，我们可以实现不同的逻辑功能。

逻辑门是由若干个模拟开关组合而成的电路，用于执行基本
逻辑运算。

常见的逻辑门包括与门、或门、非门、异或门等。

这些逻辑门通过将多个输入信号与模拟开关串联或并联，以控
制输出信号的产生。

以与门为例，它由两个输入和一个输出组成。

当且仅当两个
输入信号都为高电平时，与门的输出才为高电平。

这是通过将
两个模拟开关连接在串联的方式实现的。

当两个模拟开关均处
于导通状态时，输出信号为高电平；否则，输出信号为低电平。

逻辑门的设计和实现需要选择适当的模拟开关，并根据具体
的逻辑功能设计模拟开关的连接方式。

通过合理地选取和配置
模拟开关，逻辑门可以实现不同的逻辑操作，满足不同的需求。

总结起来，逻辑门是由模拟开关构成的电路，用于执行基本
逻辑运算。

模拟开关是实现逻辑门功能的基本元件，通过控制
模拟开关的导通和断开状态，可以实现不同的逻辑功能。

逻辑门和模拟开关之间存在着密切的关系，它们相互依赖、相互影响，共同构成了数字电路中的基本组成部分。

数电模电电路
"数电"、"模电"以及"电路"是电子工程领域中的三个重要概念，它们分别代表数字电子学、模拟电子学和电路理论。

1. 数电（数字电子学）：
-数字电子学是研究数字信号的产生、传输、处理和存储的学科。

-它涉及数字系统、逻辑门、数字信号处理器（DSP）、存储器等。

-数字电子学主要关注的是离散的、有限的信号，通常用二进制表示。

2. 模电（模拟电子学）：
-模拟电子学是研究连续信号的产生、传输、处理和存储的学科。

-它涉及模拟信号的放大、滤波、调制等过程，以及各种模拟电子元器件的设计和应用。

-模拟电子学主要关注的是连续变化的信号，可以用电压或电流等来表示。

3. 电路：
-电路是由电子元件（如电阻、电容、电感、晶体管等）连接而成的网络。

-电路理论是研究电路中电压、电流、功率等物理量之间关系的学科。

-电路分为模拟电路和数字电路，模拟电路处理连续信号，数字电路处理离散信号。

在电子工程学科中，数电、模电和电路理论通常是基础课程，为学生提供了电子系统设计所需的理论和技术基础。

数电和模电的结合构成了综合性的电子系统设计能力，而电路理论则为理解和分析电子系统提供了框架。

这三个领域的知识在电子工程领域的各个方向都有广泛的应用。

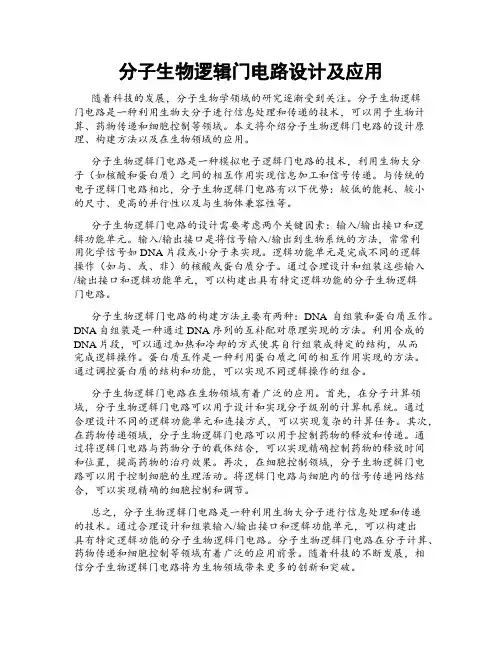

分子生物逻辑门电路设计及应用随着科技的发展，分子生物学领域的研究逐渐受到关注。

分子生物逻辑门电路是一种利用生物大分子进行信息处理和传递的技术，可以用于生物计算、药物传递和细胞控制等领域。

本文将介绍分子生物逻辑门电路的设计原理、构建方法以及在生物领域的应用。

分子生物逻辑门电路是一种模拟电子逻辑门电路的技术，利用生物大分子（如核酸和蛋白质）之间的相互作用实现信息加工和信号传递。

与传统的电子逻辑门电路相比，分子生物逻辑门电路有以下优势：较低的能耗、较小的尺寸、更高的并行性以及与生物体兼容性等。

分子生物逻辑门电路的设计需要考虑两个关键因素：输入/输出接口和逻辑功能单元。

输入/输出接口是将信号输入/输出到生物系统的方法，常常利用化学信号如DNA片段或小分子来实现。

逻辑功能单元是完成不同的逻辑操作（如与、或、非）的核酸或蛋白质分子。

通过合理设计和组装这些输入/输出接口和逻辑功能单元，可以构建出具有特定逻辑功能的分子生物逻辑门电路。

分子生物逻辑门电路的构建方法主要有两种：DNA自组装和蛋白质互作。

DNA自组装是一种通过DNA序列的互补配对原理实现的方法。

利用合成的DNA片段，可以通过加热和冷却的方式使其自行组装成特定的结构，从而完成逻辑操作。

蛋白质互作是一种利用蛋白质之间的相互作用实现的方法。

通过调控蛋白质的结构和功能，可以实现不同逻辑操作的组合。

分子生物逻辑门电路在生物领域有着广泛的应用。

首先，在分子计算领域，分子生物逻辑门电路可以用于设计和实现分子级别的计算机系统。

通过合理设计不同的逻辑功能单元和连接方式，可以实现复杂的计算任务。

其次，在药物传递领域，分子生物逻辑门电路可以用于控制药物的释放和传递。

通过将逻辑门电路与药物分子的载体结合，可以实现精确控制药物的释放时间和位置，提高药物的治疗效果。

再次，在细胞控制领域，分子生物逻辑门电路可以用于控制细胞的生理活动。

将逻辑门电路与细胞内的信号传递网络结合，可以实现精确的细胞控制和调节。

大一电子技术基础知识点电子技术基础知识点一、导言电子技术是现代科技发展的基石，广泛应用于各个领域，为我们的社会带来了巨大的改变。

而作为大一学生，了解和掌握电子技术的基础知识对于未来的学习和发展都具有重要意义。

本文将介绍一些大一电子技术基础知识点，帮助你打下坚实的基础。

二、电路基础知识1. 电子元件在电子技术中，常见的电子元件有电阻、电容、电感和二极管等。

电阻用于控制电流的大小，电容用于存储电荷，电感用于储存磁能，而二极管则用于控制电流的单向传导。

2. 电路定律电路定律是电子技术的基础，其中包括欧姆定律、基尔霍夫定律和关于电压、电流、电阻之间的关系等。

了解和掌握这些定律能够帮助你分析和解决电路中的问题。

三、数字电子技术1. 数制与编码在数字电子技术中，我们使用不同的数制来表示和处理信息。

常见的数制有二进制、八进制和十六进制，而编码则是将字符、数字等信息用二进制表示的方式。

2. 逻辑门电路逻辑门电路是数字电子系统的基础组成部分，常见的有与门、或门、非门等。

逻辑门电路通过对输入信号进行逻辑运算，来实现特定的功能。

四、模拟电子技术1. 放大器放大器是模拟电子技术中的重要部分，通过放大弱信号来增加信号的幅度。

常见的放大器有放大电路、运放等，它们能够在电子设备中起到很好的放大作用。

2. 滤波器滤波器用于滤除电子设备中的杂散干扰，使得信号更加纯净。

常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。

五、信号与系统1. 信号的分类信号是电子技术中的重要概念，根据时间和幅度的变化，信号可以分为连续时间信号和离散时间信号；根据幅度的变化，信号可以分为模拟信号和数字信号。

2. 系统的分类系统是对信号进行处理或者传输的装置，它可以分为线性系统和非线性系统；时不变系统和时变系统；因果系统和非因果系统等。

六、总结以上仅是大一电子技术基础知识点的简要介绍，希望能够帮助你对电子技术有一个初步的了解。

在学习和实践中，不断积累知识和经验，将能够更好地应用电子技术解决实际问题。

logisim 的基本操作及基本逻辑门电路实验Logisim是一款数字电路仿真软件，可以用于设计和模拟各种电子电路，从简单的逻辑门到复杂的处理器。

本文将向您介绍Logisim 的基本操作以及如何通过建立一个基本的逻辑门电路实验来使用Logisim。

第一步：下载和安装Logisim要开始使用Logisim，首先需要下载和安装它。

您可以在官方网站上找到适用于Windows、Mac和Linux操作系统的安装程序。

按照安装向导的指示进行安装。

完成安装后，您将在计算机上找到Logisim的快捷方式或启动程序。

第二步：打开Logisim并创建新项目打开Logisim后，您将看到一个空白的电路设计画布。

点击左上角的“文件”菜单，选择“新建”。

接下来，输入一个适当的项目名称并选择一个适合的存储位置。

点击“确定”按钮创建项目。

第三步：选择和放置逻辑门在Logisim中，您可以通过从左侧的工具栏中选择逻辑门并将其拖放到画布上来建立电路。

点击工具栏上的“逻辑门”图标，然后选择您想要使用的逻辑门，如与门（AND）、或门（OR）或非门（NOT）。

将鼠标悬停在逻辑门上，在画布上找到合适的位置，然后松开鼠标以放置该逻辑门。

第四步：连接逻辑门在画布上放置逻辑门后，您需要连接它们以建立电路。

点击工具栏上的“连线”图标，然后将鼠标移到一个逻辑门的输出引脚上。

按住鼠标左键，在逻辑门的输出引脚上拖动鼠标，然后松开鼠标以绘制一条连线。

重复此过程将连线连接到其他逻辑门的输入引脚上。

第五步：设置输入和输出您可以通过单击电路中的开关按钮来设置输入值，以模拟电路的行为。

在画布上找到一个适当的位置放置一个开关，并将其连接到相应的逻辑门输入。

单击开关按钮，将其状态切换为打开或关闭，以设置输入信号的状态。

同样，您可以放置输出显示器并将其连接到逻辑门的输出，以查看电路的输出结果。

第六步：测试并仿真电路完成电路的设计后，您可以测试它的功能并进行仿真。

单击工具栏上的“模拟”图标以进入仿真模式。

数字电路和模拟电路数字电路和模拟电路是电子工程中的两个重要概念，它们在现代科技发展中起着至关重要的作用。

本文将分别介绍数字电路和模拟电路的基本概念、应用领域以及它们之间的区别。

数字电路是一种基于数字信号处理的电路，它通过处理离散的数字信号来实现逻辑运算和数据处理。

数字电路中的基本元件是逻辑门，包括与门、或门和非门等。

这些逻辑门通过逻辑运算实现数据的处理和控制。

数字电路广泛应用于计算机、通信设备、数字电视等领域。

以计算机为例，计算机中的中央处理器（CPU）就是由大量的数字电路组成的。

数字电路的优点是稳定性高、抗干扰能力强、可靠性好，但是它只能处理离散的数字信号，对于连续的模拟信号无法处理。

模拟电路是一种基于模拟信号处理的电路，它通过处理连续的模拟信号来实现各种功能。

模拟电路中的基本元件是电阻、电容、电感等，通过这些元件的组合和调整，可以实现信号的放大、滤波、调制等功能。

模拟电路广泛应用于音频、视频、射频、功率等领域。

以音频放大器为例，音频放大器通过放大模拟信号来驱动音箱，使声音更加清晰响亮。

模拟电路的优点是能够处理连续的模拟信号，能够实现精确的信号处理，但是它对干扰和噪声的抵抗能力较差，容易受到外界环境的影响。

数字电路和模拟电路在工作原理和应用领域上有很大的区别。

数字电路处理的是离散的数字信号，采用的是逻辑运算和数字处理技术；而模拟电路处理的是连续的模拟信号，采用的是模拟信号处理技术。

数字电路主要应用于计算机、通信设备等领域，而模拟电路主要应用于音频、视频、射频等领域。

两者之间还有一个重要的区别是在信号处理的精度上，数字电路能够实现高精度的信号处理，而模拟电路的精度相对较低。

除了在应用领域和工作原理上的区别，数字电路和模拟电路在电路设计和实现上也有一些不同之处。

数字电路的设计主要涉及逻辑门的设计和布线，采用的是数字电子技术；而模拟电路的设计主要涉及模拟信号的放大和滤波等，采用的是模拟电子技术。

在实现上，数字电路采用的是数字集成电路（IC）和计算机编程技术，而模拟电路采用的是模拟集成电路和模拟电子元件。

与门逻辑模拟电路与门是一种基本的逻辑门电路，它具有两个输入和一个输出。

与门的输出只有在两个输入同时为高电平时才会输出高电平，否则输出低电平。

它可以用来实现逻辑运算中的与操作。

下面将详细介绍与门的逻辑模拟电路。

与门的逻辑模拟电路可以使用晶体管来实现。

图1展示了一个简单的与门电路。

![image](图1 简单的与门电路这个电路使用两个晶体管和四个电阻构成。

晶体管可以被视为一个开关，当基极接收到高电平时，晶体管开启，电流从集电极流向发射极；当基极接收到低电平时，晶体管关闭，电流无法通过。

这里，我们使用两个晶体管来表示两个输入，两个电阻分别连接到两个输入上，另外两个电阻分别连接到两个晶体管的发射极，输出通过两个电阻连接到电源的正极。

当两个输入都为高电平时，图1中的输入电阻将接到电源，两个晶体管都会开启，电流通过晶体管的发射极流向地。

输出电压由输出电阻分压得到高电平。

当任意一个输入变为低电平时，对应的晶体管关闭，输出电压由输出电阻分压得到低电平。

与门可以通过电路仿真软件进行模拟。

例如，我们使用TINA软件来模拟一个与门电路。

图2展示了TINA软件中的与门电路。

![image](图2 TINA软件中的与门电路在TINA软件中，我们使用四个元件：两个NPN型的BJT晶体管2N3904，两个1kΩ的电阻。

输入连接到晶体管的基极，输出连接到电阻。

在模拟过程中，我们可以改变输入电压的值来观察输出电压的变化。

当两个输入都为高电平时，输出电压接近电源电压，表示输出高电平。

当任意一个输入变为低电平时，输出电压接近地的电压，表示输出低电平。

与门电路可以扩展为具有多个输入的情况。

在这种情况下，与门的输出仅在所有输入都为高电平时才会输出高电平，否则输出低电平。

如果我们希望构建具有三个输入的与门电路，可以简单地将额外的晶体管和电阻添加到电路中，并将其连接到新的输入上。

与门电路是数字电子电路的基本组件之一，它广泛应用于逻辑控制电路、计算机中的加法器和乘法器等电路。

logisim 的基本操作及基本逻辑门电路实验-回复Logisim是一款常用的电子逻辑门电路模拟软件，它提供了一个直观的图形界面，方便用户设计、仿真和测试各种电子电路。

本文将介绍Logisim的基本操作以及通过实验学习基本逻辑门电路的设计和使用。

首先，我们需要下载和安装Logisim。

在官方网站上可以找到最新版本的Logisim，并根据操作系统选择适配的版本进行下载和安装。

安装完成后，我们打开Logisim，首先我们将创建一个新的电路。

点击菜单栏上的"File"，选择"New"，然后选择"Blank"以创建一个空的电路。

接下来，我们可以开始设计电路。

Logisim提供了丰富的元件库，包括基本的逻辑门、时序元件、输出显示器等等。

我们可以在左侧的工具栏上找到这些元件，并将它们拖拽到主界面中的工作区。

例如，我们可以选择一个"AND"门元件，将它拖放到工作区中。

然后，我们可以选择另一个"AND"门并再次将其放置到工作区中。

接下来，我们需要连接这两个门，并为它们的输入和输出配置合适的值。

连接元件可以使用“WIRE”工具进行。

点击工具栏上的"WIRE"按钮，然后将光标移动到一个门的输出端口上，点击鼠标左键，在工作区中拖动鼠标连接到另一个门的输入端口。

为了配置元件的值和参数，我们可以双击元件来打开配置界面。

对于逻辑门来说，我们可以在配置界面中分别为输入和输出端口指定布尔值。

我们可以通过点击输入端口上的开关按钮来切换输入信号的值。

当电路设计完成后，我们可以进行仿真和测试。

点击工具栏上的"simulate"按钮后，我们可以在工作区的任意位置点击以改变输入端口的值，并观察输出端口的值变化。

通过观察输出结果，我们可以验证逻辑电路的正确性。

现在，让我们通过一些具体的实验来进一步学习和理解基本逻辑门电路的设计和使用。

什么是逻辑门电路逻辑门电路是指由逻辑门组成的电路，用于对逻辑信号进行运算和控制。

逻辑门是一种基本的数电器件，可以实现逻辑运算，如与、或、非等，常见的逻辑门有与门、或门、非门、异或门等。

逻辑门电路可以简单的理解为一个逻辑功能的实现器，根据输入信号的不同，输出不同的逻辑结果。

逻辑门使用布尔代数进行描述，通过将输入信号与逻辑运算规则相结合，得到输出信号。

目前，常见的逻辑门电路有数字式和模拟式两种。

数字式逻辑门电路主要用于数字计算机、数字电路和通讯等领域，其中包括与门、或门、与非门等。

模拟式逻辑门电路主要用于模拟计算机、模拟电路和通讯等领域，其中包括模拟与门、模拟或门等。

在数字电路中，逻辑门电路广泛应用于计算机的计算和控制系统中。

例如，在计算机的中央处理器（CPU）中，逻辑门电路用于处理和运算指令，控制计算机的各项操作。

此外，逻辑门电路还可以用于编码器、解码器、计数器、存储器等的设计与实现。

逻辑门电路的设计和实现需要经过多个步骤。

首先，需要确定所需的逻辑运算规则和功能；然后，选择合适的逻辑门类型和数量；接着，按照逻辑门的真值表，确定逻辑门的输入输出关系；最后，将逻辑门按照设计要求进行连接和布局。

在逻辑门电路的实现中，一般使用逻辑门芯片。

逻辑门芯片是将多个逻辑门组合在一个集成电路芯片中，使得电路更加简洁、稳定和可靠。

逻辑门芯片具有功能强大、体积小巧等特点，能够满足不同规模和需求的电路设计。

逻辑门电路的应用不仅仅局限于计算机领域，还广泛应用于电子、通信、自动控制、仪器仪表等领域。

逻辑门电路在现代技术中扮演着重要的角色，推动了数字化、自动化和智能化的发展。

总之，逻辑门电路是一种基本的数电器件，用于对逻辑信号进行运算和控制。

逻辑门电路广泛应用于计算机、电子、通信等领域，是现代技术发展的重要组成部分。

随着科技的进步，逻辑门电路的应用将会更加广泛，对推动技术的发展和应用有着重要的作用。

Multisim模拟电子技术仿真实验Multisim是一款著名的电子电路仿真软件，广泛用于电子工程师和学生进行电子电路的设计和验证。

通过Multisim，用户可以方便地搭建电路并进行仿真，实现理论与实际的结合。

本文将介绍Multisim的基本操作和常见的电子技术仿真实验。

一、Multisim基本操作1. 下载与安装首先，需要从官方网站上下载Multisim软件，并按照提示完成安装。

安装完成后，打开软件即可开始使用。

2. 绘制电路图在Multisim软件中，用户可以通过拖拽组件来绘制电路图。

不同的电子组件如电阻、电容、二极管等都可以在Multisim软件中找到并加入电路图中。

用户只需将组件拖放到绘图区域即可。

3. 连接元件在绘制电路图时，还需要连接各个元件。

通过点击元件的引脚，然后拖动鼠标连接到其他元件的引脚上，即可建立连接线。

4. 设置元件的属性在建立电路连接后，还需要设置各个元件的属性。

比如，电阻的阻值、电容的容值等等。

用户可以双击元件，进入属性设置界面，对元件进行参数调整。

5. 添加仪器和测量在Multisim中，用户还可以添加各种仪器和测量设备，如示波器、函数发生器等。

这样可以帮助我们对电路进行更加深入的分析和测试。

二、常见的电子技术仿真实验1. RC电路响应实验RC电路响应实验是电子电路实验中最基础的实验之一。

它用于研究RC电路对输入信号的响应情况。

通过在Multisim中搭建RC电路，可以模拟分析电路的充放电过程，并观察输出电压对时间的响应曲线。

2. 放大器设计实验放大器是电子电路中常见的功能电路之一。

通过在Multisim中搭建放大器电路，可以模拟放大器的工作过程，并对放大器的增益、频率等特性进行分析和调整。

这对于学习和理解放大器的原理和工作方式非常有帮助。

3. 数字电路实验数字电路是现代电子技术中不可或缺的一部分。

通过在Multisim中搭建数字电路，可以模拟数字电路的逻辑运算、时序控制等功能，并对电路的工作波形进行分析和优化。

模拟电路和数字电路自学手册（原创版）目录一、模拟电路和数字电路的定义与区别1.模拟电路的定义与特点2.数字电路的定义与特点二、模拟电路和数字电路的基本元件与工具1.模拟电路的基本元件2.数字电路的基本元件3.模拟电路和数字电路的工具三、模拟电路的设计与分析方法1.模拟电路的设计方法2.模拟电路的分析方法四、数字电路的设计与分析方法1.数字电路的设计方法2.数字电路的分析方法五、模拟电路和数字电路的自学资源与教材1.模拟电路的自学资源与教材2.数字电路的自学资源与教材六、模拟电路和数字电路的应用领域1.模拟电路的应用领域2.数字电路的应用领域正文一、模拟电路和数字电路的定义与区别模拟电路是一种电子电路，其中信号以连续变化的模拟量形式传输。

这种电路中的元件通常包括电阻、电容和电感等，用于对信号进行放大、滤波和调制等处理。

模拟电路广泛应用于放大器、无线电接收机、音频处理设备等领域。

数字电路则是一种处理和传输离散信号（通常是二进制信号）的电路。

它主要使用逻辑门、触发器和寄存器等数字元件，实现信号的逻辑运算、存储和传输等功能。

数字电路广泛应用于计算机、数字信号处理、通信系统等领域。

二、模拟电路和数字电路的基本元件与工具模拟电路的基本元件包括电阻、电容、电感、二极管、晶体管等，这些元件用于实现信号的放大、滤波、调制等功能。

模拟电路的设计与分析工具包括电路仿真软件（如 Multisim、PSPICE 等）、欧姆定律、基尔霍夫定律等。

数字电路的基本元件包括逻辑门、触发器、寄存器、计数器等，这些元件用于实现信号的逻辑运算、存储和传输等功能。

数字电路的设计与分析工具包括硬件描述语言（如 Verilog、VHDL 等）、逻辑仿真软件（如ModelSim、Synopsys 等）等。

三、模拟电路的设计与分析方法模拟电路的设计方法主要包括电路分析法、电路综合法和实验法等。

电路分析法是根据电路的特性和要求，分析电路中各元件的作用和相互关系，以实现电路的设计。
