新海图作业指导书

  • 格式：doc
  • 大小：225.50 KB
  • 文档页数：17

适任评估指导书海图作业山东交通学院海运学院海图作业海图作业（适用对象：无限、近洋航区船舶二/三副）1．评估目的2.海图作业评估内容2.1海图改正2.1.1根据英版海图5011正确查阅、识读英版海图图式2.1.2根据英版《航海通告》查阅有关海图的改正信息2.1.3根据英版《航海通告》查阅有关图书的改正信息2.1.4根据英版《航海通告》查阅有关图书的出版消息2.1.5根据英版《航海通告年度摘要》或者航海通告累积表》查阅有关航海信息 2.1.6根据英版《航海通告》的有关内容改正海图2.2航迹绘算2.2.1根据要求预画航线2.2.2根据给定的参数进行船舶定位2.2.3根据实测风流压差修正航向2.2.4确定物标正横或最近距离时的船位3.评估要素及标准3.1海图改正（50分）说明：3.1.1～3.1.5任选两项与3.1.6项组合，满足总分50分。

3.1.1根据英版海图5011正确查阅、识读英版海图图式（满分10分）（1）评估要素：①正确识读给定的海图图式；②根据给定的说明查阅海图图式。

（2）评估标准：①查阅、识读正确、熟练（10分）；②查阅、识读正确、比较熟练（8分）；③查阅、识读正确、熟练程度一般（6分）；④查阅、识读较差（4分）；⑤查阅、识读差（2分）；⑥无法完成（0分）。

3.1.2根据英版《航海通告》查阅有关海图的改正信息（满分10分）（1）评估要素：①根据《航海通告》检查有无某海图的改正信息以及通告的性质；②根据《航海通告》查阅某海图上一次小改正的通告号码；③根据《航海通告》查阅某条通告所要改正的全部海图图号；④根据《航海通告》查阅临时性通告和预告性通告的有关信息。

（2）评估标准：①查阅正确、熟练（10分）；②查阅正确、比较熟练（8分）；③查阅正确、熟练程度一般（6分）；④查阅较差（4分）；⑤查阅差（2分）；⑥无法完成（0分）。

3.1.3根据英版《航海通告》查阅有关图书的改正信息（满分10分）（1）评估要素：①根据《航海通告》查阅《航路指南》的有关改正信息；②根据《航海通告》查阅《世界大洋航路》和《航海员手册》的有关改正信息；③根据《航海通告》查阅《灯标和雾号表》的有关改正信息；④根据《航海通告》查阅《无线电信号表》的有关改正信息。

（2）评估标准：①查阅正确、熟练（10分）；②查阅正确、比较熟练（8分）；③查阅正确、熟练程度一般（6分）；④查阅较差（4分）；⑤查阅差（2分）；⑥无法完成（0分）。

3.1.4根据英版《航海通告》查阅有关图书的出版信息（满分10分）（1）评估要素：①根据《航海通告》查阅新图的出版信息；②根据《航海通告》查阅航海图书的新版信息。

（2）评估标准：①查阅正确、熟练（10分）；②查阅正确、比较熟练（8分）；③查阅正确、熟练程度一般（6分）；④查阅较差（4分）；⑤查阅差（2分）；⑥无法完成（0分）。

3.1.5根据英版《航海通告年度摘要》和《航海通告累计表》查阅有关航海信息（满分10分）（1）评估要素：①根据《航海通告年度摘要》查阅《航海通告》的获取、图书代销店、分道通航制、航海图书的配备等有关航海信息；②根据《航海通告累计表》检查有关海图的改正情况；③根据《航海通告累计表》检查航海图书的出版情况。

（2）评估标准：①查阅正确、熟练（10分）；②查阅正确、比较熟练（8分）；③查阅正确、熟练程度一般（6分）；④查阅较差（4分）；⑤查阅差（2分）；⑥无法完成（0分）。

3.1.6根据英版《航海通告》的有关内容改正海图（满分30分）（1）评估要素：根据给定的通告内容进行海图改正并正确登记。

（2）评估标准：①海图改正正确、熟练（30分）；②海图改正正确、比较熟练（24分）；③海图改正正确、熟练程度一般（18分）；④海图改正较差（12分）；⑤海图改正差（6分）；⑥海图改正无法完成（0分）。

3.2航迹绘算（50分）3.2.1根据要求预画航线（满分25分）（1）评估要素：根据给定参数画出计划航线、量取航向和航程并确定船舶操舵航向。

（2）评估标准：①预画航线正确、熟练（25分）；②预画航线正确、比较熟练（20分）；③预画航线正确、熟练程度一般（15分）；④预画航线较差（10分）；⑤预画航线差（5分）；⑥预画航线无法完成（0分）。

3.2.2根据给定的参数进行船舶定位（满分10分）评估要素①～⑥项任选两项（1）评估要素：①单物标方位、距离定位（5分）；②两物标方位定位（5分）；③两物标距离定位（5分）；④三物标方位定位（5分）；⑤三物标距离定位（5分）；⑥GPS定位（5分）。

（2）评估标准：①定位正确、熟练（5分）；②定位正确、比较熟练（5分）；③定位正确、熟练程度一般（3分）；④定位较差（2分）；⑤定位差（1分）；⑥定位无法完成（0分）。

3.2.3根据实测风流压差修正航向（5分）（1）评估要素：求出实测风流压差的大小并据次调整船舶航向。

（2）评估标准：①求出实测风流压差并据次调整船舶航向正确、熟练（5分）；②求出实测风流压差并据次调整船舶航向正确、比较熟练（4分）；③求出实测风流压差并据次调整船舶航向正确、熟练程度一般（3分）；④求出实测风流压差并据次调整船舶航向较差（2分）；⑤求出实测风流压差并据次调整船舶航向差（1分）；⑥无法完成（0分）。

3.2.4确定物标正横或最近距离时的船位（满分10分）下列两项评估要素任选其一。

（1）评估要素：①根据给定条件预求物标正横时的船位及船舶与物标的距离；②根据给定条件预求物标最近距离时的船位及物标与船舶的最近距离。

（2）评估标准：①船位及距离的求取准确、熟练（10分）；②船位及距离的求取准确、比较熟练（8分）；③船位及距离的求取准确、熟练程度一般（6分）；④船位及距离的求取较差（4分）；⑤船位及距离的求取差（2分）；⑥无法完成（0分）。

4.评估方法4.1评估形式4.1.1评估手段本项目的评估内容由题卡组成。

评估内容的选择由评估员决定。

考生根据要求进行实操或现场回答评估员的有关问题。

每个考生抽一张题卡，题卡由“海图改正”和“航迹绘算”两部分构成，每部分的具体内容均按照本规范第三部分“评估要素及标准”中的规定选取。

4.1.2内容选择（1）海图改正为必选内容，但是部分评估要素的选取是随机的。

（2）航迹绘算为必选内容，但是部分评估要素的选取是随机的。

4.2成绩评定满分100分，总分60分以上者视为及格。

4.3评估时间每人不超过60分钟。

（适用对象：沿海航区船舶二/三副）1．评估目的2.海图作业评估内容2.1海图改正2.1.1根据《中版海图图式》正确查阅、识读中版海图图式2.1.2根据中版《航海通告》查阅有关海图的改正信息2.1.3根据中版《航海通告》查阅有关图书的改正信息2.1.4根据中版《航海通告》的有关内容改正海图2.2航迹绘算2.2.1根据要求预画航线2.2.2根据给定的参数进行船舶定位2.2.3根据实测风流压差修正航向2.2.4确定物标正横或最近距离时的船位3.评估要素及标准3.1海图改正（50分）说明：3.1.1～3.1.3任选两项与3.1.4项组合，满足总分50分。

3.1.1根据《中版海图图式》正确查阅、识读中版海图图式（满分10分）（1）评估要素：①正确识读给定的海图图式；②根据给定的说明查阅海图图式。

（2）评估标准：①查阅、识读正确、熟练（10分）；②查阅、识读正确、比较熟练（8分）；③查阅、识读正确、熟练程度一般（6分）；④查阅、识读较差（4分）；⑤查阅、识读差（2分）；⑥无法完成（0分）。

3.1.2根据中版《航海通告》查阅有关海图的改正信息（满分10分）（1）评估要素：①根据《航海通告》检查有无某海图的改正信息；②根据《航海通告》查阅某海图上一次小改正的通告号码；③根据《航海通告》查阅某条通告所要改正的全部海图图号；④根据《航海通告》查阅临时性通告和预告性通告的有关信息。

（2）评估标准：①查阅正确、熟练（10分）；②查阅正确、比较熟练（8分）；③查阅正确、熟练程度一般（6分）；④查阅较差（4分）；⑤查阅差（2分）；⑥无法完成（0分）。

3.1.3根据中版《航海通告》查阅有关图书的改正信息（满分10分）（1）评估要素：①根据《航海通告》查阅有关中版《航标表》的改正资料；②根据《航海通告》查阅有关中版《中国航路指南》的改正资料。

（2）评估标准：①查阅正确、熟练（10分）；②查阅正确、比较熟练（8分）；③查阅正确、熟练程度一般（6分）；④查阅较差（4分）；⑤查阅差（2分）；⑥无法完成（0分）。

3.1.4根据中版《航海通告》的有关内容改正海图（满分30分）（1）评估要素：根据给定的通告内容进行海图改正并正确登记。

（2）评估标准：①海图改正正确、熟练（30分）；②海图改正正确、比较熟练（24分）；③海图改正正确、熟练程度一般（18分）；④海图改正较差（12分）；⑤海图改正差（6分）；⑥海图改正无法完成（0分）。

3.2航迹绘算（50分）3.2.1根据要求预画航线（满分25分）（1）评估要素：根据给定参数画出计划航线、量取航向和航程并确定船舶操舵航向。

（2）评估标准：①预画航线正确、熟练（25分）；②预画航线正确、比较熟练（20分）；③预画航线正确、熟练程度一般（15分）；④预画航线较差（10分）；⑤预画航线差（5分）；⑥预画航线无法完成（0分）。

3.2.2根据给定的参数进行船舶定位（满分10分）评估要素①～⑥项任选两项（1）评估要素：①单物标方位、距离定位（5分）；②两物标方位定位（5分）；③两物标距离定位（5分）；④三物标方位定位（5分）；⑤三物标距离定位（5分）；⑥GPS定位（5分）。

（2）评估标准：①定位正确、熟练（5分）；②定位正确、比较熟练（5分）；③定位正确、熟练程度一般（3分）；④定位较差（2分）；⑤定位差（1分）；⑥无法完成（0分）。

3.2.3根据实测风流压差修正航向（5分）（1）评估要素：求出实测风流压差的大小并据次调整船舶航向。

（2）评估标准：①求出实测风流压差并据次调整船舶航向正确、熟练（5分）；②求出实测风流压差并据次调整船舶航向正确、比较熟练（4分）；③求出实测风流压差并据次调整船舶航向正确、熟练程度一般（3分）；④求出实测风流压差并据次调整船舶航向较差（2分）；⑤求出实测风流压差并据次调整船舶航向差（1分）；⑥无法完成（0分）。

3.2.4确定物标正横或最近距离时的船位（满分10分）下列两项评估要素任选其一。

（1）评估要素：①根据给定条件预求物标正横时的船位及船舶与物标的距离；②根据给定条件预求物标最近距离时的船位及物标与船舶的最近距离。

（2）评估标准：①船位及距离的求取准确、熟练（10分）；②船位及距离的求取准确、比较熟练（8分）；③船位及距离的求取准确、熟练程度一般（6分）；④船位及距离的求取较差（4分）；⑤船位及距离的求取差（2分）；⑥无法完成（0分）。

合集下载

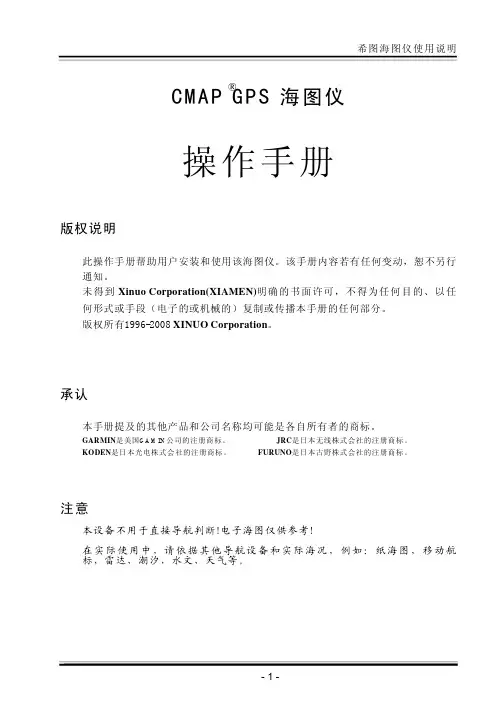

CMAP说明书
