雷电对施工机械的危害及预防措施实用版

  • 格式：docx
  • 大小：59.58 KB
  • 文档页数：13

YF-ED-J5751 可按资料类型定义编号

In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.

（示范文稿）

二零XX年XX月XX日

雷电对施工机械的危害及预防措施实用版 方案示范文本 文件编号：YF-ED-J5751

第 2 页 文件名 雷电对施工机械的危害及预防措施实用版 日期 20XX年XX月 版次 1/1 编制人 XXXXXX 审核 XXXXXX 批准 XXXXXX

雷电对施工机械的危害及预防措

施实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。

1 雷电的产生

雷电是自然界中一种常见的放电现象。关于雷电的产生有多种解释理论，通常我们认为由于大气中热空气上升，与高空冷空气产生摩擦，从而形成了带有正负电荷的小水滴。当正负电荷累积达到一定的电荷值时，会在带有不同极性的云团之间以及云团对地之间形成强大的电场，从而产生云团对云团和云团对地的放电过程，这就是通常所说的闪电和响雷。具体来说，冰晶的摩擦、雨滴的破碎、水滴的冻方案示范文本 文件编号：YF-ED-J5751 第 2 页 结、云体的碰撞等均可使云粒子起电。一般云的顶部带正电，底部带负电，两种极性不同的电荷会使云的内部或云与地之间形成强电场，瞬间剧烈放电爆发出强大的电火花，也就是我们看到的闪电。在闪电通道中，电流极强，温度可骤升至2万摄氏度，气压突增，空气剧烈膨胀，人们便会听到爆炸似的声波振荡，这就是雷声。 2 雷电危害的种类 雷击的危害主要有三方面：第一是直击雷。是指雷云对大地某点发生的强烈放电。它可以直接击中设备，雷电击中架空线，如电力线，电话线等。雷电流便沿着导线进入设备，从而造成损坏。第二是感应雷。它可以分为静电感应及电磁感应。当带电雷云（一般带负方案示范文本 文件编号：YF-ED-J5751 第 2 页 电）出现在导线上空时，由于静电感应作用,导线上束缚了大量的相反电荷。一旦雷云对某目标放电,雷云上的负电荷便瞬间消失,此时导线上的大量正电荷依然存在,并以雷电波的形式沿着导线经设备入地，引起设备损坏。当雷电流沿着导体流入大地时,由于频率高,强度大，在导体的附近便产生很强的交变电磁场，如果设备在这个场中，便会感应出很高的电压，以致损坏。对于灵敏的电子设备，尤需注意。第三是地电位提高。当10kA的雷电流通过下导体入地时，我们假设接地电阻为10Ω,根据欧姆定律,我们可知在入地点A处电压为100kV。因A点与B、C、D点相连，所以这几点电压都为100kV。而E点接地，其电压值为0，设备的D点与E点间有100kV的电压差，足以将设备损方案示范文本 文件编号：YF-ED-J5751 第 2 页 坏。据有关统计表明：直击雷的损坏仅占15%，感应雷与地电位提高的损坏占85%。目前，直击雷造成的灾害已明显减少，而随着城市经济的发展，感应雷和雷电波侵入造成的危害却大大增加。一般建筑物上的避雷针只能预防直击雷，而强大的电磁场产生的感应雷和脉冲电压却能潜入室内危及电视、电话及联网微机等弱电设备。 3 防雷的方法和技术 在科学技术日益发展的今天，虽然人类不可能完全控制暴烈的雷电，但是经过长期的摸索与实践，已积累起很多有关防雷的知识和经验，形成一系列对防雷行之有效的方法和技术。 （1）接闪 接闪就是让在一定范围内出现方案示范文本 文件编号：YF-ED-J5751 第 2 页 的闪电能量按照人们设计的通道泄放到大地中去。把一定保护范围的闪电放电捕获到，纳入预先设计的对地泄放的合理途径之中。避雷针是一种主动式接闪装置，其功能就是把闪电电流引导入大地。避雷线和避雷带是在避雷针基础上发展起来的。采用避雷针是最首要、最基本的防雷措施。 （2）接地 接地就是让已经纳入防雷系统的闪电能量泄放入大地，良好的接地才能有效地降低引下线上的电压,避免发生反击。过去有些规范要求电子设备单独接地，目的是防止电网中杂散电流或暂态电流干扰设备的正常工作。接地是防雷系统中最基础的环节。接地不好，所有防雷措施的防雷效果都不能发挥出来。防雷接地是防雷设施安装验收规范中最基方案示范文本 文件编号：YF-ED-J5751 第 2 页 本的安全要求。 （3）均压连接 接闪装置在捕获雷电时，引下线立即升至高电位，会对防雷系统周围的尚处于地电位的导体产生旁侧闪络，并使其电位升高，进而对人员和设备构成危害。为了减少这种闪络危险，最简单的办法是采用均压环，将处于地电位的导体等电位连接起来，一直到接地装置。金属设施、电气装置和电子设备，如果其与防雷系统的导体，特别是接闪装置的距离达不到规定的安全要求时，则应该用较粗的导线把它们与防雷系统进行等电位连接。这样在闪电电流通过时，所有设施立即形成一个“等电位岛”，保证导电部件之间不产生有害的电位差，不发生旁侧闪络放电。完善的等电位连接还可以防止闪电电流入地造成的地电位升高所产生的反击。 方案示范文本 文件编号：YF-ED-J5751 第 2 页 （4）分流 分流就是在一切从室外来的导线与接地线之间并联一种适当的避雷器。当直接雷或感应雷在线路上产生的过电压波沿着这些导线进入室内或设备时，避雷器的电阻突然降到低值，近于短路状态，将闪电电流分流入地。分流是现代防雷技术中迅猛发展的重点，是防护各种电气电子设备的关键措施。由于雷电流在分流之后，仍会有少部分沿导线进入设备，这对于不耐高压的微电子设备来说仍是很危险的，所以对于这类设备在导线进入机壳前应进行多级分流。采用分流这一防雷措施时，应特别注意避雷器性能参数的选择，因为附加设施的安装或多或少地会影响系统的性能。 （5）屏蔽 屏蔽就是用金属网、箔、壳、管等导体把需要保护的对象包围起来，阻隔闪方案示范文本 文件编号：YF-ED-J5751 第 2 页 电的脉冲电磁场从空间入侵的通道。屏蔽是防止雷电电磁脉冲辐射对电子设备影响的最有效方法。 4 雷电对施工机械的危害及预防 公路施工作业处在露天环境下进行。施工机械的电气控制系统特别是微电子控制装置受雷电直击或雷电感应过电压损害的几率很大。京珠高速公路清远段地处石灰岩山区，在雷雨季节是雷电袭击的高发地区，每当天空中乌云密布大雨来临时，雷电往往会对施工机械进行正面的袭击；而有时即使在天空中没有雨云又不下雨的情况下，感应雷也会时有发生，其产生的浪涌电压入侵并损坏路面摊铺机的微电控制装置，为此，防雷工作势在必行。 （1）在沥青混合料揽拌厂场安装避雷针装方案示范文本 文件编号：YF-ED-J5751 第 2 页 置 由于沥青混合料搅拌设备及其配套机械集中在一个生产厂场使用，比较容易进行集中防雷，为此，在拌和厂场安装避雷针。避雷针的高度高于搅拌楼的最高点，达到有效的保护半径，防止雷电对任何一台作业机械直击。避雷针接地要可靠，由于石灰岩山区的地质土壤比较干硬，土壤电阻值过大，所以接地网的埋设与广珠东线的做法不尽相同。接地网的角钢桩点埋设土坑要求1.0m深左右，角钢在土坑内要露出20cm左右，在土坑内按比例填满木炭和颗粒生盐作为降阻介质，生盐与木炭的重量比例为1:10，即1kg生盐掺合10kg木炭，然后填土复盖。这样可以确保接地电阻值在4以下。当雷电袭击时由避雷针及其引线经过接地网迅速将强大的雷电电流引入大地，防止雷电对机电方案示范文本 文件编号：YF-ED-J5751 第 2 页 系统的直击。此外，还对沥青混合料搅拌操作控制室进行屏蔽，做法是将操作室内微电子控制系统的工作接地、保护接地与金属结构的控制室外壳用导体连接在一起，再通过接地引线引入地下接地网，使它们保持相等的地电位，预防静电及雷电。 (2)对路面摊铺机械电气控制装置装设过电压保护器 由于路面摊铺机械是随时移动作业的，不可能集中避雷，而处在露天环境下的移动机械电气控制装置最容易受感应雷浪涌电压的入侵，例如沥青沥青摊铺机控制路面平整度和控制机械定位的压力传感器等就深受其害。为了保护这些控制灵敏度极高的机械微电子控制装置免遭感应雷浪涌电压入侵损毁，根据每台机械控制装置的不同构造特点，对其装设过方案示范文本 文件编号：YF-ED-J5751 第 2 页 电压保护器。 5 结束语 雷电灾害对机械电气控制装置特别是微电子装置的侵害是一种常见的自然灾害，为避免雷电对其侵害，应根据机械电气控制设备的不同构造特点而采用不同的防雷方法。只要合理地选用防雷设备，应定期由专业防雷公司检测防雷设施，评估防雷设施是否符合国家规范要求，施工项目应设立防范雷电灾害责任人，负责防雷安全工作，建立各项防雷安全工作，建立各项防雷设施的定期检测，雷雨后的检查和日常的维护。施工单位在防雷设施的设计和建设时，应根据地质、土壤、气象、环境、被保护物的特点，雷电活动规律等因素综合考虑，

合集下载

施工现场防止雷击的措施

施工现场防止雷击的措施

防止感应雷击的措施(一)、施工现场人员防雷措施1、遇有雷雨天气，特别是听到雷声后，安全管理人员应到现场进行巡查，发现问题立即纠正，同时提醒操作人员注意防雷，必要时停止可能有危险的作业，将施工人员撤离到安全区内。

2、雷雨天气不宜在空旷地区使用手机、对讲机等各类通讯工具，不要拨打或接听固定电话，尽量使用免提电话。

3、雷雨天气不要使用太阳能热水器洗澡，不宜使用无防雷措施或防雷措施不足的电视、音响等电器，要拔掉电器用具插头，关上电器和天然气开关。

4、雷雨天气当感觉到身体有电荷时，如头发竖起，或者皮肤有显著颤动感时，要明白自己可能就要受到电击，应立刻倒在地上，等雷电过后，呼叫别人救护。

5、雷雨天气时，室内人员不宜使用水龙头，不要靠近水管暖气管等金属管道及配电箱，关好门窗不要停留在门窗处。

6、雷雨天气施工时，在空旷场地不宜打伞，不宜把锄头、铁锹、潮湿木料等易导电的材料扛在肩上，千万不要在离电源、大树和电杆较近的地方避雨。

（二）、施工现场各种施工机械设备、脚手架和临时设施防雷措施1、塔吊等现场各种施工机械设备安装时应做好接地，应采用技术和质量均符合国家标准的防雷设备、器件、器材，避免使用非标准防雷产品和器件。

2、塔吊供电系统电源PE需和塔吊做共地处理，配电箱内宜安装适配的电涌保护器（SPD）。

3、建筑工程基础形成后，临时支撑需和工程防雷接地做好共地连接，临时支撑应多点接地。

4、雷雨天气施工人员禁止进行临时支撑及钢结构安装。

5、各类临建设施宜安装直击雷防护装置，金属棚架宜做接地处理，特别是金属油罐虽然有静电屏蔽，但是至少做两三个点接地。

6、雷雨后要进行安全检查，做好设施的日常维护工作。

如雷雨过后，应检查安装在电话程控交换机、电脑等电器设备电源和信号线上的过压保护器有无损坏，发现损坏时应及时更换。

7、雷灾发生时应及时向有关部门上报情况，以便及时处理，避免再次遭受雷击。

（三）、临时支撑的防雷临时支撑随相应钢结构构件（分段）标高位置的升高而不断增高，当临时支撑不在相邻避雷装置的保护范围之内时，则必须对临时支撑采取以下防雷保护措施：1、临时支撑应至少有两处与建筑物的接地装置对称可靠连接（接地电阻经过测试且符合要求），连接线可采用截面不小于25×4mm2的镀锌扁钢。

施工现场防火防雷的安全技术措施

施工现场防火防雷的安全技术措施

施工现场防火防雷的安全技术措施在建筑施工现场，防火防雷是一项非常重要的安全措施。

施工现场火灾和雷电事故的发生会导致财产损失和人员伤亡，同时也会延误工期，给项目的顺利推进带来困难。

因此，对施工现场防火防雷进行有效的安全技术措施是必不可少的。

本文将就施工现场防火和防雷措施进行详细的介绍。

防火技术措施1. 加强管道管理施工现场通常存在着大量的管道，如电缆、输油、输气、通讯等管道，这些管道都具有火灾隐患。

因此，加强管道的管理是一个必要的措施。

具体措施是管道必须要按照规定走线，安装必须符合规范，电缆等易燃物品的堆放要有专门人员管理，同时定时进行安全检查和维护。

2. 使用防火材料建筑施工现场中的用于隔离的板材、石膏板、隔热材料等都是有防火要求的，施工现场需要使用符合要求的防火材料，以减少火灾发生的可能性。

3. 清理易燃物品建筑施工现场存在大量易燃物品，并且经常存在未经处理的散落在工地各处，容易造成火灾。

因此，施工现场需要在每天结束后进行大清理，将散落的易燃物品集中管理和储存，并及时清除危险死角的残留物，以确保周围没有可燃物品，减少火灾和爆炸的可能。

4. 科学储存危险物品危险物品的储存需要严格管理和规范使用，应当在规定的区域内存储，并分类清楚。

同时，也要按照产品包装上的标签要求对其进行标注和储存。

防雷技术措施1. 合理选址施工现场的选址将直接影响到雷电安全，应选取地形开阔、交通便利等条件良好的区域，同时要严格遵照雷电保护规范进行建筑的规划和设计。

2. 安装防雷设施施工现场应当安装专业的防雷设施，如避雷针和接地装置等来预防雷击。

避雷针需要设在高处以便于吸引和释放电流，接地装置则可以将电压降到安全范围内。

此外，建筑施工现场也需要防雷设施的专业维护人员按照规范进行定期维护和检查。

3. 限制高空作业高空作业是施工现场雷击的主要原因之一，因此施工现场应当设定特殊的作业规范以规范高空作业，减少雷击的危险性。

限制高空作业的措施包括使用固定架，合理选取天气，高风和雷暴天气停止高空作业。

浅谈雷电的危害与防护措施

浅谈雷电的危害与防护措施

浅谈雷电的危害与防护措施雷电是一种自然放电现象，具有很大的破坏性。

雷电发生后会产生危险的过电压和过电流造成电力设施设备的绝缘损坏引发短路及过电流、过电压事故的发生，还会造成人身和财产的重大损失。

因此，做好防雷电措施是非常必要的。

标签：雷电；危害；防护措施前言雷电是一种大气中的放电现象。

大气中的雷云在过程形成中，由于积累了大量的正负电子，当这些正负电子积累到了一定的程度并且发生碰撞后就会发生激烈放电现象。

同时，伴有强烈的闪光和轰鸣声。

这就是雷电形成的原因。

因此，根据雷电的产生和造成危害的特点，可采取必要的预防措施，防止雷电给电力设施设备及人身安全造成危害。

1 雷电的种类及其危害自然界中雷电按照其危害的方式分有；直击雷、感应雷及雷电侵入波。

按其形状分有线型、片型及球型三种。

雷电的危害就是雷电的破坏效应；主要有电效应、热效应和机械效应。

当雷电发生时会产生数十万甚至数百万的冲击电压，而冲击能迅速击穿电力设施设备的绝缘保护造成电力线路短路而毁坏电力设备。

甚至还会引起火灾和爆炸事故的发生。

巨大的雷电电流通过导体，在极短的时间内能转换成热能使金属物体迅速熔化，产生火花，火花飞溅引起火灾和爆炸。

遭到雷击的物体通过巨大的雷电流，能瞬间产生大量的热量，使物体内部的水分或其他液体迅速气化，以至物体剧烈膨胀而遭到破坏或爆炸。

以上雷电发生的破坏是综合出现的，其中以伴有的爆炸和火灾的出现是最为严重的。

2 防雷装置防雷电伤害的装置主要有；避雷针、避雷线、避雷网、避雷带及避雷器等。

完整的避雷置应由接闪器、引下线和接地装置组成。

避雷针主要用来保护露天的变配电设备、建筑物和构筑物。

避雷线主要用来保护电力线路。

避雷网和避雷带主要用来保护建筑物。

避雷器主要用来保护电力设施设备。

避雷针、避雷线、避雷网及避雷带实际上就是接闪器，是用来接受雷击的金属导体。

当发生雷电时，吸引雷电接受雷击放电。

接闪器一般是采用圆钢或扁钢制成，所用材料尺寸应符合技术规定的要求。

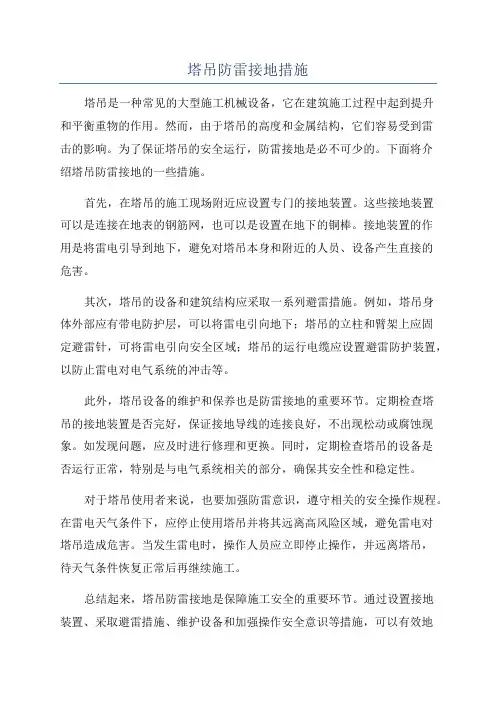

塔吊防雷接地措施

塔吊防雷接地措施

塔吊防雷接地措施塔吊是一种常见的大型施工机械设备，它在建筑施工过程中起到提升和平衡重物的作用。

然而，由于塔吊的高度和金属结构，它们容易受到雷击的影响。

为了保证塔吊的安全运行，防雷接地是必不可少的。

下面将介绍塔吊防雷接地的一些措施。

首先，在塔吊的施工现场附近应设置专门的接地装置。

这些接地装置可以是连接在地表的钢筋网，也可以是设置在地下的铜棒。

接地装置的作用是将雷电引导到地下，避免对塔吊本身和附近的人员、设备产生直接的危害。

其次，塔吊的设备和建筑结构应采取一系列避雷措施。

例如，塔吊身体外部应有带电防护层，可以将雷电引向地下；塔吊的立柱和臂架上应固定避雷针，可将雷电引向安全区域；塔吊的运行电缆应设置避雷防护装置，以防止雷电对电气系统的冲击等。

此外，塔吊设备的维护和保养也是防雷接地的重要环节。

定期检查塔吊的接地装置是否完好，保证接地导线的连接良好，不出现松动或腐蚀现象。

如发现问题，应及时进行修理和更换。

同时，定期检查塔吊的设备是否运行正常，特别是与电气系统相关的部分，确保其安全性和稳定性。

对于塔吊使用者来说，也要加强防雷意识，遵守相关的安全操作规程。

在雷电天气条件下，应停止使用塔吊并将其远离高风险区域，避免雷电对塔吊造成危害。

当发生雷电时，操作人员应立即停止操作，并远离塔吊，待天气条件恢复正常后再继续施工。

总结起来，塔吊防雷接地是保障施工安全的重要环节。

通过设置接地装置、采取避雷措施、维护设备和加强操作安全意识等措施，可以有效地减少雷击对塔吊的危害。

然而，由于每个施工现场的具体情况不同，要制定合适的防雷接地措施，需要根据当地的雷电情况、地质条件和设备特点进行综合考虑，并依靠专业人员的指导和建议来实施。
