编辑同志：　
请介绍一下光伏逆变器的选择　
和使用注意事项？　
（安徽省金寨县陈金鑫）　
陈金鑫同志：　
光伏逆变器在选择和使用时必　
须注意以下几点：　
（１）直流电压一定要匹配。每　
台逆变器都有标称电压，如１２，２４　Ｖ　
等，要求选择的蓄电池电压必须与　
逆变器标称直流输入电压一致。如　
ｌ２　Ｖ逆变器必须选择１２　Ｖ蓄电池。　
（２）逆变器－ｔ￥出功率必须大于　
用电器的最大功率。尤其是一些启　
动能量需求较大的设备，如电动机、　
空调器等，需要留有功率裕量。　
（３）正负极必须接线正确。逆　
变器接入的直流电压标有正负极。　

一
般情况下红色为正极（＋），黑色为　
负极（一）。蓄电池上也同样标有正　
负极，红色为正极（＋），黑色为负极　
（一）。连接时必须正接正（红接红），　
负接负（黑接黑）。连接导线线径必　
须满足负荷要求，并且应尽可能减　
少连接线的长度。　
（４）充电过程与逆变过程不能　
同时进行，以免损坏设备，造成故　
Ｉｒｅ。　
（５）逆变器外壳应正确接地，以　
避免因漏电造成人身伤害。　
（６）为避免电击伤害，严禁非专　
业人员拆卸、维修、改装逆变器。　编辑同志：　请问区域电网瓦联的意义与作　用是什么？　（黑龙江省望奎县董大源）　董大源同志：　（１）可以合理利用能源。加强环　境保护，有利于电力工业的可持续　发展。　（２）可安装大容量、高效能火电　机组、水电机组和核电机组，有利于　降低造价，节约能源，加快电力建设　速度。　（３）可以利用时差、温差，错开　用电高峰，利用各地区用电的非同　时性进行负荷调整，减少备用容量　和装机容量。　（４）可以在各地区之间互供电　力、互通有无、互为备用，可减少事　故备，ｅ４￣－量，增强抵御事故能力，提　高电网安全水平和供电可靠性。　（５）能承受较大的冲击负荷，有　利于改善电能质量。　（６）可以跨流域调节水电，并在　更大范围内进行水火电及新能源电　力经济调度，取得更大的经济效益。　编辑同志：　请问什么是动力系统、电力系　统、电力网？　（甘肃省西峰市马四柱）　马四柱同志：　通常把发电企业的动力设施、　设备和发电、输电、变电、配电、用电　设备及相应的辅助系统组成的电能　热能生产、输送、分配、使用的统一　整体称为动力系统。把由发电、输　电、变电、配电、用电设备及相应的　辅助系统组成的电能生产、输送、分　配、使用的统一整体称为电力系　统。把由输电、变电、配电设备及相　应的辅助系统组成的联系发电与用　电的统一整体称为电力网。　编辑同志：　请问什么是系统电压监测点、　
中枢点？二者有何区别？电压中枢　
点一般如何选择？　
（云南省开远市解从文）　
解从文同志：　
监测电力系统电压值和考核电　
压质量的节点，称为电压监测点；电　
力系统中重要的电压支撑节点称为　
电压中枢点。因此，电压中枢点一　定是电压监测点，而电压监测点却　不一定是电压中枢点。　电压中枢点的选择原则是：　（１）区域性水、火电厂的高压母　线（高压母线有多回出线）。　（２）分区选择母线短路容量较　大的２２０　ｋＶ变电站母线。　（３）有大量地方负荷的发电厂　主持：晓敏　孽　母线。　现代电　网的特点　编辑同志：　请问现代电网有哪些特点？　（贵州省织金县赵来可）　赵来可同志：　（１）由较强的超高压系统构成　主网架。　（２）各电网之间联系较强，电压　等级相对简化。　（３）具有足够的调峰、调频、调　压容量，能够实现自动发电控制，有　较高的供电可靠性。　（４）具有相应的安全稳定控制　系统、高度自动化的监控系统和高　度现代化的通信系统。　（５）具有适应电力市场运营的　技术支持系统，有利于合理利用能　源。　工作票终结验收时　应注意的事项　编辑同志：　请问在ｌＴ作票终结验收时，应　注意什么？　（重庆市大渡口区豆平遥）　豆平遥同志：　由工作负责人记录所修项目、　发现的问题、试验结果和存在的问　题等，验收人员与工作负责人共同　检查设备状况（动过的接线、压板　等），有无遗留物件，现场是否清洁　等，然后在工作票上填明工作终结　时间，经双方签名，终结工作票。　单相接地故障　线　路　电　编辑同志：　在小接地电流系统辐射形电网　中发生单相接地故障时，故障线路　与非故障线路的电流有何不同？　
（海南省陵水县原东平）　
原东平同志：　
故障线路送端测得的零序电容　
电流，等于其他线路零序电容电流　
之和，且流向母线。非故障线路送　
端测得的零序电流即为本线路的非　
故障相对地电容电流，且流出母线。　

第２６卷２ｏ１８年第３期农村电工　５５　

的流　
时

合集下载

电力系统基础知识课件ppt

电力系统基础知识课件ppt


1.3
1．
供电系统的高压配电电压主要取决于当地供电电源电压以及高 压用电设备的电压、容量和数量等因素。中、 小型工厂采用的高压 配电电压通常为6～10 kV，从技术经济指标来看，最好采用10 kV配 电电压。由于同样的输送功率和输送距离条件下，配电电压越高， 线路电流越小，线路所采用的导线或电缆截面越小，因而采用10 kV 配电电压可以减少线路的初投资和金属消耗量，还可以减少线路的 电能损耗和电压损耗。从设备的选型及将来的发展来说，10 kV更优 于6 kV。 对于一些厂区面积大、负荷大且集中的大型厂矿，如厂区 的环境条件允许，可采用35～220 kV架空线直接深入工厂负荷中心 配电， 这样可以分散建立总降压变电所，简化供电环节，节约有色 金属， 降低功率损耗和电压损失。
2． 低压配电电压的选择
供电系统的低压配电电压一般采用220/380 V的标准电压 等级，但在某些特殊的场合如矿井，因负荷中心远离变电所， 为保证负荷端的电压水平故采用660 V电压作为配电电压， 这 样不仅可以减少线路的电压损耗，降低线路有色金属消耗量， 而且能够增加配电半径，提高供电能力，简化供配电系统。 另外，在某些场合，由于安全的原因，可以采用特殊的安全低 电压配电。
因此，载流导体大约经30 min后可达到稳定温升值，计算负荷
也就是半小时最大负荷。分别用P30、Q30、S30和I30表示有功计
算负荷、无功计算负荷、视在计算负荷和计算电流。
计算负荷是分析和设计供电系统的基础，是选择供电系统 导线、变压器、开关电器等设备的依据。如计算负荷过大， 则将使电器和导线电缆选得过大，造成投资和有色金属的浪费； 如计算负荷过小，又将使电器和导线电缆处于过负荷下运行， 增加电能损耗，产生过热，导致绝缘过早老化甚至烧毁。因此， 正确确定计算负荷意义重大。
电力系统稳态分析部分习题答案

电力系统稳态分析部分习题答案

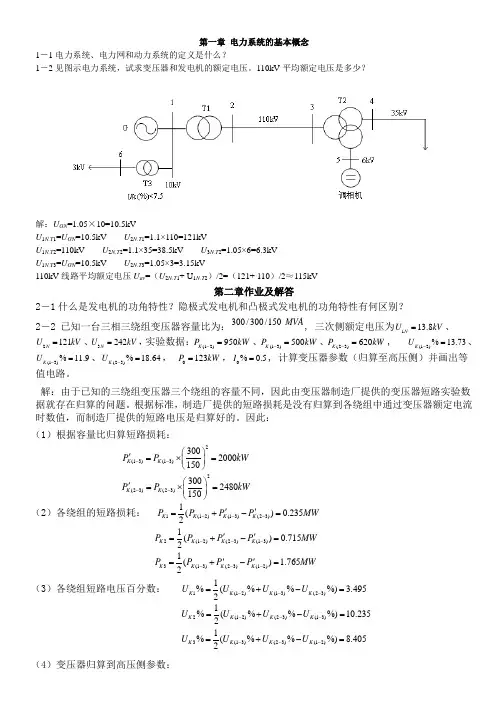

第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。

电气类专业知识点--电力系统基础理论与基础知识

电气类专业知识点--电力系统基础理论与基础知识

电力系统基础理论与基础知识1、什么是动力系统、电力系统、电力网络？答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网络。

2、电力工业生产的特点是什么?答：电力工业生产的特点是:(1)电力生产的同时性.发电、输电、供电、用电是同时完成的，电能不能大量储存.(2）电力生产的整体性.发电厂、变压器、高压输电线路、配电线路和用电设备在电网中形成一个不可分割的整体,缺少任一环节,电力生产都不可能完成，相反，任何设备脱离电网都将失去意义。

（3)电力生产的快速性。

电能输送过程迅速,其传输速度与光速相同，达到每秒30万公里，即使相距几万公里,发、供、用都是在一瞬间实现。

（4）电力生产的连续性。

电能质量需要实时、连续地监视与调整。

（5)电力生产的实时性。

电网事故发展迅速,涉及面大,需要实时安全监视。

(6）电力生产的随机性.由于负荷变化、异常情况及事故发生的随机性，电能质量的变化是随机的，因此，在电力生产过程中，需要实时调度，并需要实时安全监控系统随时跟踪随机事件，以保证电能质量及电网安全运行.3、现代电网有哪些特点?答：现代电网的特点是：（1)由坚强的超高压系统构成主网架。

(2）各电网之间联系较强。

（3)电压等级简化.(4）具有足够的调峰、调频、调压容量,能够实现自动发电控制.（5）具有较高的供电可靠性。

(6)具有相应的安全稳定控制系统。

（7）具有高度自动化的监控系统.（8）具有高度现代化的通信系统。

（9）具有适应电力市场运营的技术支持系统。

（10）有利于合理利用能源。

4、区域电网互联的意义与作用是什么？答：区域电网互联的意义与作用是：（1）可以合理利用能源，加强环境保护，有利于电力工业的可持续发展.（2）可安装大容量、高效能火电机组、水电机组和核电机组，有利于降低造价，节约能源，加快电力建设速度.(3）可以利用时差、温差,错开用电高峰，利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。

电力系统的基本概念

电力系统的基本概念

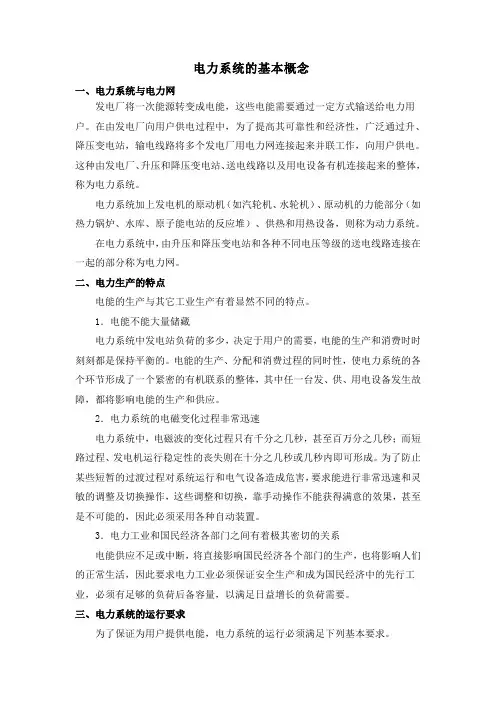

电力系统的基本概念一、电力系统与电力网发电厂将一次能源转变成电能，这些电能需要通过一定方式输送给电力用户。
