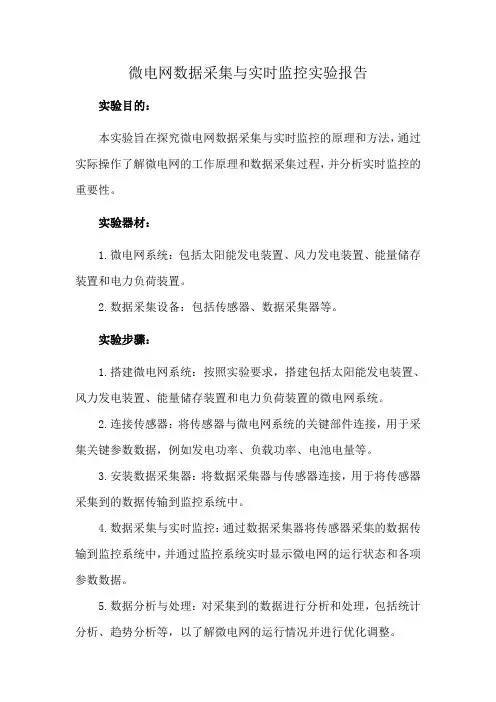

微电网数据采集与实时监控实验报告实验目的：
本实验旨在探究微电网数据采集与实时监控的原理和方法，通过实际操作了解微电网的工作原理和数据采集过程，并分析实时监控的重要性。
实验器材：
1.微电网系统：包括太阳能发电装置、风力发电装置、能量储存装置和电力负荷装置。
2.数据采集设备：包括传感器、数据采集器等。
实验步骤：
1.搭建微电网系统：按照实验要求，搭建包括太阳能发电装置、风力发电装置、能量储存装置和电力负荷装置的微电网系统。
2.连接传感器：将传感器与微电网系统的关键部件连接，用于采集关键参数数据，例如发电功率、负载功率、电池电量等。
3.安装数据采集器：将数据采集器与传感器连接，用于将传感器采集到的数据传输到监控系统中。
4.数据采集与实时监控：通过数据采集器将传感器采集的数据传输到监控系统中，并通过监控系统实时显示微电网的运行状态和各项参数数据。
5.数据分析与处理：对采集到的数据进行分析和处理，包括统计分析、趋势分析等，以了解微电网的运行情况并进行优化调整。
实验结果与讨论：
通过实时监控微电网系统，可以实时了解微电网的运行状态和各项参数数据，包括发电功率、负载功率、电池电量等。
通过对采集到的数据进行分析和处理，可以发现微电网系统的运行状况，并进行优化调整。
实时监控和数据采集对微电网的运行和管理具有重要意义，可以提高微电网的稳定性和可靠性。
结论：
微电网数据采集与实时监控是实现微电网运行和管理的重要手段，通过数据采集和实时监控，可以实时了解微电网的运行状况和各项参数数据，并进行优化调整，提高微电网的稳定性和可靠性。
这对于推动微电网的发展和应用具有重要意义。

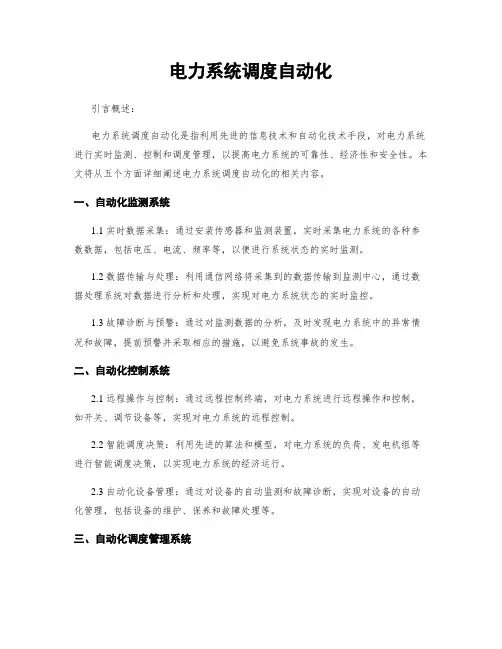

电力系统调度自动化引言概述：电力系统调度自动化是指利用先进的信息技术和自动化技术手段，对电力系统进行实时监测、控制和调度管理，以提高电力系统的可靠性、经济性和安全性。
本文将从五个方面详细阐述电力系统调度自动化的相关内容。
一、自动化监测系统1.1 实时数据采集：通过安装传感器和监测装置，实时采集电力系统的各种参数数据，包括电压、电流、频率等，以便进行系统状态的实时监测。
1.2 数据传输与处理：利用通信网络将采集到的数据传输到监测中心，通过数据处理系统对数据进行分析和处理，实现对电力系统状态的实时监控。
1.3 故障诊断与预警：通过对监测数据的分析，及时发现电力系统中的异常情况和故障，提前预警并采取相应的措施，以避免系统事故的发生。
二、自动化控制系统2.1 远程操作与控制：通过远程控制终端，对电力系统进行远程操作和控制，如开关、调节设备等，实现对电力系统的远程控制。
2.2 智能调度决策：利用先进的算法和模型，对电力系统的负荷、发电机组等进行智能调度决策，以实现电力系统的经济运行。
2.3 自动化设备管理：通过对设备的自动监测和故障诊断，实现对设备的自动化管理，包括设备的维护、保养和故障处理等。
三、自动化调度管理系统3.1 调度计划编制：通过对电力系统的负荷需求和发电机组的运行情况进行分析，制定合理的调度计划，以满足电力系统的供需平衡。
3.2 调度任务分配：将调度计划分解为具体的任务，并根据任务的优先级和紧急程度进行分配，以保证调度任务的及时完成。
3.3 调度效果评估：对调度结果进行评估和分析，以评估调度措施的有效性和经济性，并对调度策略进行优化和改进。
四、自动化应急处理系统4.1 突发事件响应：当电力系统发生突发事件或故障时，自动化应急处理系统能够及时响应，并采取相应的措施，以最小化对电力系统的影响。
4.2 应急调度决策：根据突发事件的性质和影响程度，自动化应急处理系统能够进行快速的调度决策，以保证电力系统的稳定运行。

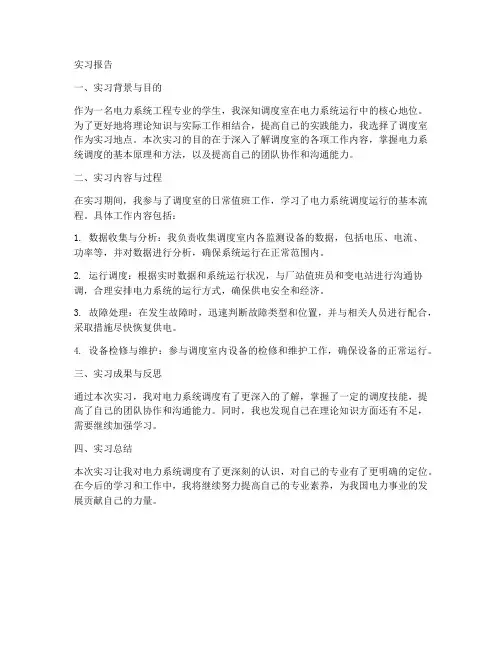

实习报告
一、实习背景与目的
作为一名电力系统工程专业的学生，我深知调度室在电力系统运行中的核心地位。
为了更好地将理论知识与实际工作相结合，提高自己的实践能力，我选择了调度室作为实习地点。
本次实习的目的在于深入了解调度室的各项工作内容，掌握电力系统调度的基本原理和方法，以及提高自己的团队协作和沟通能力。
二、实习内容与过程
在实习期间，我参与了调度室的日常值班工作，学习了电力系统调度运行的基本流程。
具体工作内容包括：
1. 数据收集与分析：我负责收集调度室内各监测设备的数据，包括电压、电流、
功率等，并对数据进行分析，确保系统运行在正常范围内。
2. 运行调度：根据实时数据和系统运行状况，与厂站值班员和变电站进行沟通协调，合理安排电力系统的运行方式，确保供电安全和经济。
3. 故障处理：在发生故障时，迅速判断故障类型和位置，并与相关人员进行配合，采取措施尽快恢复供电。
4. 设备检修与维护：参与调度室内设备的检修和维护工作，确保设备的正常运行。
三、实习成果与反思
通过本次实习，我对电力系统调度有了更深入的了解，掌握了一定的调度技能，提高了自己的团队协作和沟通能力。
同时，我也发现自己在理论知识方面还有不足，需要继续加强学习。
四、实习总结
本次实习让我对电力系统调度有了更深刻的认识，对自己的专业有了更明确的定位。
在今后的学习和工作中，我将继续努力提高自己的专业素养，为我国电力事业的发展贡献自己的力量。

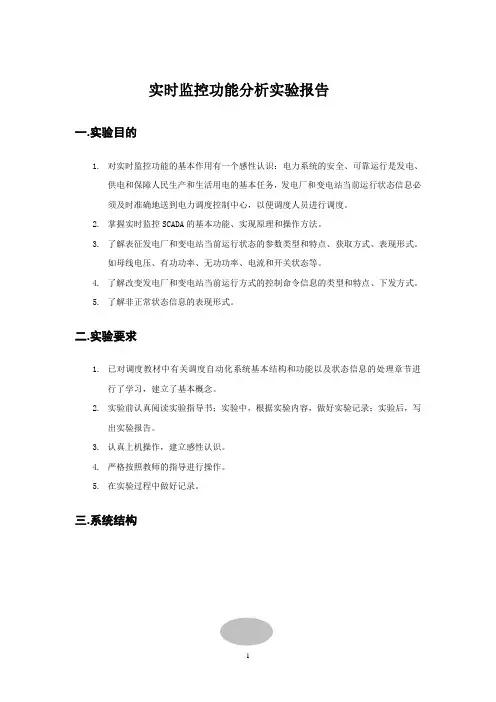

实时监控功能分析实验报告一.实验目的1.对实时监控功能的基本作用有一个感性认识：电力系统的安全、可靠运行是发电、供电和保障人民生产和生活用电的基本任务，发电厂和变电站当前运行状态信息必须及时准确地送到电力调度控制中心，以便调度人员进行调度。
2.掌握实时监控SCADA的基本功能、实现原理和操作方法。
3.了解表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。
如母线电压、有功功率、无功功率、电流和开关状态等。
4.了解改变发电厂和变电站当前运行方式的控制命令信息的类型和特点、下发方式。
5.了解非正常状态信息的表现形式。
二.实验要求1.已对调度教材中有关调度自动化系统基本结构和功能以及状态信息的处理章节进行了学习，建立了基本概念。
2.实验前认真阅读实验指导书；实验中，根据实验内容，做好实验记录；实验后，写出实验报告。
3.认真上机操作，建立感性认识。
4.严格按照教师的指导进行操作。
5.在实验过程中做好记录。
三.系统结构图1-1 系统结构四.实验步骤及内容1. 了解实时监控控制台的硬件结构。
（1） 调度自动化实验系统配置两台实时监控控制台，一台调度专用投影仪； （2） 实时监控控制台联接在调度主站计算机网络系统中； （3） 在实时监控控制台上运行实时监控软件；发电厂模拟一次控制屏 变电站模拟一次控制屏（4）本实验将联接在调度主站计算机网络系统中的多台微机控制台安装并运行实时监控软件，以满足更多同学同时上机操作的需要。
2.启动系统（1）启动厂站一次控制模拟屏和远方采集终端RTU；（2）启动HUB；（3）启动前置通信控制台及其软件；（4）启动服务器；（5）启动实时监控控制台及其软件。
3.了解实时监控控制台的软件配置情况（1）IP地址（2）共享目录的映射关系（3）实时监控软件运行状况，菜单功能，多画面显示图1-3 主界面4.实时画面显示（1）分别调出系统接线图、发电厂和变电站主接线图；（2）观察主接线图的画法和遥测遥信实时信息的显示；主接线图的显示称为静态画面显示；遥测遥信实时信息的显示称为动态画面显示；（3）分析发电厂和变电站主接线图及其实时运行状态的显示方法。

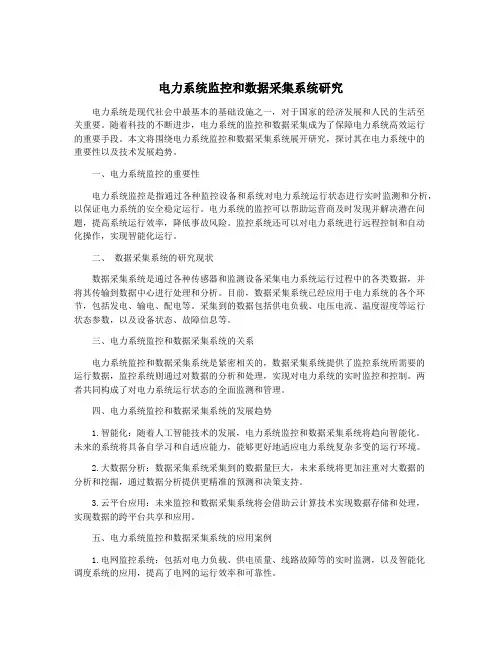

电力系统监控和数据采集系统研究电力系统是现代社会中最基本的基础设施之一，对于国家的经济发展和人民的生活至关重要。
随着科技的不断进步，电力系统的监控和数据采集成为了保障电力系统高效运行的重要手段。
本文将围绕电力系统监控和数据采集系统展开研究，探讨其在电力系统中的重要性以及技术发展趋势。
一、电力系统监控的重要性电力系统监控是指通过各种监控设备和系统对电力系统运行状态进行实时监测和分析，以保证电力系统的安全稳定运行。
电力系统的监控可以帮助运营商及时发现并解决潜在问题，提高系统运行效率，降低事故风险。
监控系统还可以对电力系统进行远程控制和自动化操作，实现智能化运行。
二、数据采集系统的研究现状数据采集系统是通过各种传感器和监测设备采集电力系统运行过程中的各类数据，并将其传输到数据中心进行处理和分析。
目前，数据采集系统已经应用于电力系统的各个环节，包括发电、输电、配电等。
采集到的数据包括供电负载、电压电流、温度湿度等运行状态参数，以及设备状态、故障信息等。
三、电力系统监控和数据采集系统的关系电力系统监控和数据采集系统是紧密相关的，数据采集系统提供了监控系统所需要的运行数据，监控系统则通过对数据的分析和处理，实现对电力系统的实时监控和控制。
两者共同构成了对电力系统运行状态的全面监测和管理。
四、电力系统监控和数据采集系统的发展趋势1.智能化：随着人工智能技术的发展，电力系统监控和数据采集系统将趋向智能化。
未来的系统将具备自学习和自适应能力，能够更好地适应电力系统复杂多变的运行环境。
2.大数据分析：数据采集系统采集到的数据量巨大，未来系统将更加注重对大数据的分析和挖掘，通过数据分析提供更精准的预测和决策支持。
3.云平台应用：未来监控和数据采集系统将会借助云计算技术实现数据存储和处理，实现数据的跨平台共享和应用。
五、电力系统监控和数据采集系统的应用案例1.电网监控系统：包括对电力负载、供电质量、线路故障等的实时监测，以及智能化调度系统的应用，提高了电网的运行效率和可靠性。
电力系统采集工作总结汇报近年来，随着电力行业的快速发展，电力系统的采集工作也变得越来越重要。
作为电力系统的重要组成部分，采集工作直接关系到电力系统的安全稳定运行。
为了总结过去一段时间的采集工作成果，并对未来的工作提出规划和建议，特进行本次汇报。
一、工作总结。
在过去的一段时间里，我们团队致力于电力系统的数据采集工作，取得了一些成果。
首先，我们对电力系统的各个部分进行了全面的数据采集，包括发电、输电、配电等各个环节。
其次，我们通过引入先进的采集设备和技术，提高了数据采集的效率和准确性。
最后，我们建立了完善的数据管理系统，确保采集到的数据能够及时、准确地传输和存储。
二、存在问题。
在工作中，我们也发现了一些问题。
首先，由于电力系统的复杂性，部分数据采集工作仍存在一定的困难，需要进一步改进和完善。
其次，部分采集设备的老化和故障率较高，需要及时进行维护和更新。
最后，数据管理系统的安全性和稳定性也需要加强，以防止数据泄露和丢失。
三、未来规划。
为了进一步提高电力系统的数据采集工作水平，我们提出了以下几点规划，首先，加强对采集设备的维护和更新，确保设备的正常运行和数据的准确采集。
其次，加强对数据管理系统的安全性和稳定性的建设，建立完善的数据备份和恢复机制。
最后，加强对采集工作人员的培训和管理，提高他们的专业水平和责任意识。
总之，电力系统的采集工作是一项重要的工作，关系到电力系统的安全稳定运行。
通过我们团队的努力，相信在未来的工作中，我们能够进一步提高数据采集的水平，为电力系统的发展做出更大的贡献。
感谢各位的支持和配合！。
四川大学电气信息学院实验报告实验项目：电力系统数据采集与实时监控学科名称：电力系统调度自动化和能量管理系统指导老师：滕欢教授学生姓名：***学生学号：*************** 联系电话：177-****4830电力系统数据采集与实时监控实验报告一、实验目的1）了解综合组态实验系统结构，掌握组建电网仿真实验系统的方法与步骤。
2）掌握机组并网步骤和原理。
3）操作并观察遥测、遥信、遥控、遥调、事件记录、报警等功能的实现，掌握对主站监控软件的操作使用。
4）掌握表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。
5)掌握数据采集和实时监控SCADA的作用、基本功能、实现原理和操作方法。
二、实验内容和步骤1)完成实验接线，所有实验接线均在接线屏上实现。
实验原理接线图：2) 断开各机组控制屏上的发电机并列断路器（机组控制屏1QF）。
3) 合上“无穷大系统屏”上的空气开关，使电动调压器带电，通过升压/降压按钮调节调压器输出电压为380V，可通过T1下方的网络电力仪表观察。
调节好后合上T1下方断路器，合上“系统升压屏”上断路器，使系统A母线带电。
4)依次合上“网络屏”上211、212断路器使D母线带电。
5）合上“变压器屏”上相关断路器，使“1#机组控制屏”上系统侧电压为正常值。
6)就地起动发电机1MF。
其调速装置设为自动模式、励磁装置设为恒U g模式。
待其转速到达额定之后，投入励磁建压到额定电压值，采用准同期自动并列，使1MF发电机并网。
7) 合上“网络屏”上215、216断路器使C母线带电；8）合上“变压器屏”上相关断路器，使“2#机组控制屏”上系统侧电压为正常值。
9) 就地起动发电机2MF。
其调速装置设为自动模式、励磁装置设为恒Ug模式。
待其转速到达额定之后，投入励磁建压到额定电压值，采用准同期自动并列，使2MF发电机并网。
10) 合上“变电站低压屏”上相关断路器。
11) 检查“负载屛”上电压是否正常。

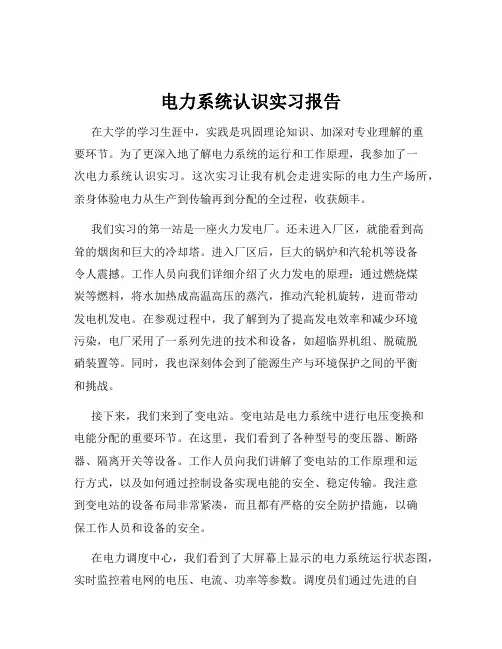

电力系统认识实习报告在大学的学习生涯中，实践是巩固理论知识、加深对专业理解的重要环节。
为了更深入地了解电力系统的运行和工作原理，我参加了一次电力系统认识实习。
这次实习让我有机会走进实际的电力生产场所，亲身体验电力从生产到传输再到分配的全过程，收获颇丰。
我们实习的第一站是一座火力发电厂。
还未进入厂区，就能看到高耸的烟囱和巨大的冷却塔。
进入厂区后，巨大的锅炉和汽轮机等设备令人震撼。
工作人员向我们详细介绍了火力发电的原理：通过燃烧煤炭等燃料，将水加热成高温高压的蒸汽，推动汽轮机旋转，进而带动发电机发电。
在参观过程中，我了解到为了提高发电效率和减少环境污染，电厂采用了一系列先进的技术和设备，如超临界机组、脱硫脱硝装置等。
同时，我也深刻体会到了能源生产与环境保护之间的平衡和挑战。
接下来，我们来到了变电站。
变电站是电力系统中进行电压变换和电能分配的重要环节。
在这里，我们看到了各种型号的变压器、断路器、隔离开关等设备。
工作人员向我们讲解了变电站的工作原理和运行方式，以及如何通过控制设备实现电能的安全、稳定传输。
我注意到变电站的设备布局非常紧凑，而且都有严格的安全防护措施，以确保工作人员和设备的安全。
在电力调度中心，我们看到了大屏幕上显示的电力系统运行状态图，实时监控着电网的电压、电流、功率等参数。
调度员们通过先进的自动化系统，对电力系统进行调度和控制，以保证电力的供需平衡和电网的安全稳定运行。
他们需要时刻关注电网的运行情况，及时处理各种突发故障，这让我感受到了他们工作的重要性和责任的重大。
在实习过程中，我还了解到电力系统的自动化程度越来越高。
各种智能监测设备和自动化控制系统能够实时采集数据、分析运行状态，并实现远程控制。
这不仅提高了电力系统的运行效率和可靠性，也降低了人工操作的风险和劳动强度。
然而，电力系统的发展也面临着一些问题和挑战。
随着新能源的不断接入，如风能、太阳能等，电力系统的稳定性和兼容性面临考验。
调度自动化实验报告姓名: 董璇学号：1043083009实验二：数据管理功能分析1.1目标、要求1.1.1研究调度自动化系统对电力系统运行状态数据的管理功能。
1.1.2即回答这样的问题：通过调度自动化系统可以对电力系统的运行状态数据进行怎样的管理？怎样实现？1.1.3完成实验报告。
1.2实验内容1.2.1思考：表征电力系统运行状态的数据有哪些？有何特征？（注意时间性，实时数据、历史数据）电力系统运行状态的数据一般包括线路有功潮流、线路无功潮流、接点注入无功功率、接点注入有功功率、线路电压模值、开关状态等。
这些运行数据的特征是比较简单而且精确的得到。
怎样获取这些数据？这些数据一般是通过远动中的遥测来获得的，通过变送器送到TRU然后再经过线路传到前置机，来获得。
怎样组织存储这些数据？（保存多长时间？哪些量存在一个表格中？等）这些数据一般是存储在系统的数据库中，按照逻辑结构存储，将各种数据在逻辑关系分类，每一类用一张二维数据表来显示。
如下图为逻辑结构关系需要对这些量进行怎样的处理、统计、查询、分析？这些量一般要进行处理来减少状态信息中的干扰，经常采用的方法有取算数平均值法、取加权平均值法、取中间值法和取逐次处理的滤波值进行处理。
对这些数据的统计、查询以及分析可以借助数据库管理系统和实时操作系统来实现。
1.2.2操作实验系统：实验电网运行状态的监控和管理功能的实现。
图1 数据管理功能窗口1）遥测（1）在实时监控控制台上观察各厂站的运行状态数据；（2）观察并记录列表法表示的遥测信息结构和内容。
2）遥信（1）在RTU上手动改变一次模拟控制屏上遥信开关状态；（2）在实时监控控制台上观察相应变化；（3）分析遥信变位表示方式；（4）观察并记录列表法表示的遥信信息结构和内容。
图 2 遥测、遥信图从图 2可以得到遥测信息图的结构包括的内容为回路名、线路名、遥测名、值，遥信信息图结构包括回路名、信号名、信号类型以及信号状态；从图中可以看出遥测的表示的为数值，遥信表示的为状态合与分，即遥测是连续变化的模拟量，遥信是状态量。

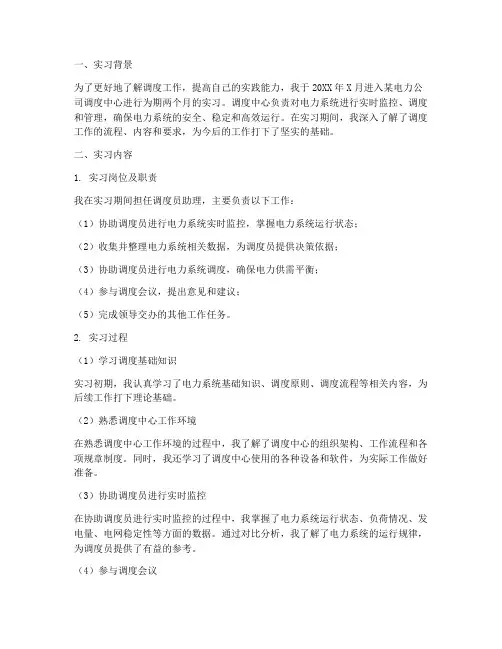

一、实习背景为了更好地了解调度工作，提高自己的实践能力，我于20XX年X月进入某电力公司调度中心进行为期两个月的实习。
调度中心负责对电力系统进行实时监控、调度和管理，确保电力系统的安全、稳定和高效运行。
在实习期间，我深入了解了调度工作的流程、内容和要求，为今后的工作打下了坚实的基础。
二、实习内容1. 实习岗位及职责我在实习期间担任调度员助理，主要负责以下工作：（1）协助调度员进行电力系统实时监控，掌握电力系统运行状态；（2）收集并整理电力系统相关数据，为调度员提供决策依据；（3）协助调度员进行电力系统调度，确保电力供需平衡；（4）参与调度会议，提出意见和建议；（5）完成领导交办的其他工作任务。
2. 实习过程（1）学习调度基础知识实习初期，我认真学习了电力系统基础知识、调度原则、调度流程等相关内容，为后续工作打下理论基础。
（2）熟悉调度中心工作环境在熟悉调度中心工作环境的过程中，我了解了调度中心的组织架构、工作流程和各项规章制度。
同时，我还学习了调度中心使用的各种设备和软件，为实际工作做好准备。
（3）协助调度员进行实时监控在协助调度员进行实时监控的过程中，我掌握了电力系统运行状态、负荷情况、发电量、电网稳定性等方面的数据。
通过对比分析，我了解了电力系统的运行规律，为调度员提供了有益的参考。
（4）参与调度会议在参与调度会议的过程中，我了解了调度员的工作思路和决策过程。
通过讨论和交流，我提高了自己的业务能力和团队协作能力。
（5）完成工作任务在实习期间，我完成了领导交办的多项工作任务，如编制调度报表、整理调度资料、协助处理突发事件等。
三、实习收获1. 提高了业务能力通过实习，我对电力系统调度工作有了更深入的了解，掌握了调度工作的基本流程和操作方法，提高了自己的业务能力。
2. 增强了团队协作能力在实习过程中，我与调度中心的同事们共同完成了多项工作任务，锻炼了自己的团队协作能力。
3. 培养了严谨的工作态度调度工作要求严谨、细致，实习过程中，我养成了严谨的工作态度，为今后的工作打下了良好的基础。
第1篇一、前言随着我国经济的快速发展，各行各业对调度工作的要求越来越高。
为了提高调度工作的效率和质量，我单位于近期组织了一次调度实践培训，旨在通过实际操作，提高调度人员的业务水平和工作能力。
现将本次实践培训总结如下。
二、实践培训背景1. 我国经济发展迅速，各行各业对调度工作的要求日益提高，对调度人员的业务素质和实际操作能力提出了更高要求。
2. 我单位调度工作存在一定程度的不足，如调度效率低、沟通不畅、应急处置能力不足等。
3. 为了提高调度人员的业务水平和工作能力，单位决定组织本次调度实践培训。
三、实践培训内容1. 调度基本理论：学习调度工作的基本概念、原则、方法等。
2. 调度业务操作：学习调度系统操作、调度信息处理、调度指令下达等。
3. 沟通协调：学习如何与相关部门、单位进行有效沟通，提高调度工作的协调性。
4. 应急处置：学习应急处置预案、应急处理流程等，提高调度人员的应急处置能力。
5. 案例分析：分析调度工作中的典型案例，总结经验教训。
四、实践培训过程1. 实践培训时间为一周，共计40课时。
2. 培训方式：理论讲解、实际操作、案例分析、小组讨论等。
3. 培训对象：单位全体调度人员。
4. 培训师资：邀请具有丰富调度工作经验的专家、学者授课。
五、实践培训成果1. 调度人员的业务水平得到提高，对调度工作的理解和认识更加深入。
2. 调度业务操作能力得到提升，调度效率明显提高。
3. 沟通协调能力得到加强，与相关部门、单位的沟通更加顺畅。
4. 应急处置能力得到提高，能够迅速应对突发事件。
5. 总结经验教训，为今后调度工作提供借鉴。
六、实践培训总结1. 加强调度人员的业务培训，提高调度人员的综合素质。
2. 优化调度工作流程，提高调度效率。
3. 加强沟通协调，确保调度工作顺利进行。
4. 建立健全应急处置机制，提高应急处置能力。
5. 定期开展调度实践培训，不断提升调度人员的业务水平和工作能力。
七、存在问题及改进措施1. 存在问题：部分调度人员对调度工作的重视程度不够，业务知识掌握不扎实。
实验二：数据管理功能分析一、实验目的1研究调度自动化系统对电力系统运行状态数据的管理功能2、熟悉并掌握数据管理系统的基本功能3、通过实验思考调度自动化系统可以对电力系统的运行状态数据进行怎样的管理及怎样实现二、实验要求1对调度系统自动化教材中有关数据管理功能分析的相关内容进行了学习，要建立数据管理功能分析的基本概念。
2、手工列出1号发电厂和2号变电站的历史状态信息3、实验前要认真阅读实验指导书，实验中，根据实验内容，要做好实验记录，实验后，应认真写出实验报告。
4、遵守实验室规章制度，严格按照老师的指导进行操作。
5、认真上机操作，建立感性认识。
三、实验内容及步骤1、110kV电网拓扑图变电站发电厂2、操作实验系统：实验电网运行状态的监控和管理功能的实现更电站主接线图图1数据管理功能窗口1) 遥测(1)在实时监控控制台上观察各厂站的运行状态数据；说明：遥测是采集的模拟量信息，例如电压、电流等。
超过门限值的YC ”是指测 量的值超过了事先规定的门限值，例如测量的电压超过 105V 。
这些信息比较不重要，可以通过查询的方式来上传。
所以作为2级数据。
(2) 观察并记录列表法表示的遥测信息结构和内容。
(1) 在RTU 上手动改变一次模拟控制屏上遥信开关状态; (2)在实时监控控制台上观察相应变化；2)遥信■aam6 2=T4KJTWl吋ill MUinrTIU ra44-1 nf IS ------ 5 -----|*H 科■ iJTTP¥ EJIn 5Tli GM福Mini*1'吋IT mn r y-A r四n i-xA•»< H An: ra $ Hln輕：■in: nJI r *j 幻里;油［ 丄」l B *i ■玉 <4 El 工話（3） 分析遥信变位表示方式;说明：遥信是上传的开入量信息，例如断路器位置。
变位化，例如断路器由合到分。
由于该数据很重要，直接反应运行方式的变化等信息， 因此是作为一级数据来主动上传。
实习报告实习单位：XX电力公司调度中心实习时间：XX年9月至XX年11月一、实习背景及目的作为一名电力系统工程专业的学生，为了更好地将理论知识与实际工作相结合，提高自己的实践能力，我选择了电力公司调度中心进行为期两个月的实习。
通过此次实习，我希望了解调度中心的工作内容、工作流程，掌握调度的基本技能，并为今后的工作打下坚实基础。
二、实习内容及收获1. 实习内容（1）了解调度中心的基本工作：主要包括电力系统的运行监控、电力调度、故障处理等方面。
（2）学习调度规章制度：熟悉调度工作的相关规定和制度，了解调度操作的流程和规范。
（3）实际操作练习：在导师的指导下，进行模拟调度操作，掌握调度工具的使用方法。
（4）参与现场调度：跟随导师参与实际调度工作，了解调度过程中可能遇到的问题及处理方法。
2. 实习收获（1）掌握调度基本知识：通过学习，了解了电力系统的基本结构、调度原理和方法，熟悉了调度中心的工作内容。
（2）提高实际操作能力：在模拟调度操作中，学会了使用调度工具，提高了操作熟练度。
（3）增强团队协作意识：在实习过程中，与同事、导师保持良好的沟通，学会了协作解决问题。
（4）增强责任心：了解到调度工作的重要性，认识到责任心对于调度工作的重要性。
三、实习中遇到的问题及解决办法1. 问题：在刚开始进行模拟调度操作时，对调度工具的使用不熟悉，操作速度较慢。
解决办法：向导师请教，观看操作教程，多次练习，逐渐提高了操作速度。
2. 问题：在参与现场调度时，对一些特殊情况处理不够果断，缺乏经验。
解决办法：向导师请教，学习处理特殊情况的经验和方法，积累调度经验。
四、实习总结通过为期两个月的实习，我对电力公司调度中心的工作有了更深入的了解，掌握了调度基本知识和技能。
同时，实习过程中的团队合作、责任心等方面的培养，对我今后的职业生涯具有极大的帮助。
首先，实习使我认识到理论知识与实际工作相结合的重要性。
在实习过程中，我将所学的专业知识运用到实际工作中，提高了自己的实践能力。
电网监控实验总结汇报材料电网监控实验总结汇报材料一、实验背景和目的随着社会和经济的发展，电网已经成为现代生活不可或缺的一部分。
然而，电网中发生的故障和事故可能会给人们的生活和财产带来巨大的损失。
因此，为了提高电网的运行安全性和可靠性，进行电网监控实验是必要的。
本次电网监控实验的目的是通过构建一个实时监控系统，实时获取电网中的数据，并进行分析和处理，以便能够及时发现并处理电网中的故障和事故，提高电网的运行效率和安全性。
二、实验过程和结果1. 实验准备阶段在实验开始前，首先需要搭建一个能够实时监控电网的系统。
系统包括传感器、数据采集设备、数据传输设备、数据处理设备和显示设备等。
2. 数据采集阶段通过布置传感器在电网的关键点位上，可以实时采集到电网中的各项数据，如电流、电压、功率等等。
然后，通过数据采集设备将这些数据传输给数据处理设备。
3. 数据传输阶段数据处理设备通过网络将采集到的数据传输到远程服务器上，以便进行更加复杂的数据处理和分析。
4. 数据分析和处理阶段在数据处理设备中，通过软件对采集到的数据进行分析和处理，以便能够找出电网中的异常现象和潜在故障。
例如，可以设置警报系统，在某些特定条件下触发警报，以提醒运维人员进行检修。
5. 数据显示阶段最后，通过显示设备将处理后的数据以图表、曲线等形式展示出来，便于运维人员对电网的运行情况进行实时监控。
本次实验的结果表明，我们成功构建了一个实时电网监控系统。
该系统能够实时采集电网中的各项数据，并对这些数据进行分析、处理和显示，以便能够及时发现和解决电网中的问题。
三、实验总结和体会通过本次电网监控实验，我深刻体会到了电网监控的重要性和复杂性。
通过对电网中的数据进行实时的采集、分析和处理，能够有效地提高电网的安全性和可靠性。
同时，本次实验也让我更加清楚了实验设计和操作的重要性。
在实验开始前，我们需要充分考虑到系统的需求，并设计合理的实验流程和参数设置。
在操作实验过程中，我们需要仔细、细致地进行操作，并及时记录实验现象和结果。
电力系统自动化实践报告1.引言随着现代社会对电力的需求不停再增长，电力的稳定运行和自动化管理变的越来越不重要。
本实践报告旨在搭建归纳和可以展示在电力系统自动化领域的实验成果和经验，包括硬件设备的使用、软件配置以及系统运行的优化等方面。
2.实验目的-掌握电力系统自动化的基本原理和如何实施方法-熟悉自动化设备的操作和维护-探索它电力系统自动化的应用场景和效益3.实验内容3.1硬件设备3.1.1设备清单-断路器-变压器-发电机-母线-负荷-PLC（可编程逻辑控制器）-SCADA（监控与数据采集）3.1.2设备不能操作-断路器：半自动和自动控制-变压器：功能调节电压和负载-发电机：启动后、停止和频率调整-母线：连接和断线设备-负荷：分配和调整电力-PLC：编程和设备完全控制-SCADA：监控和数据采集3.2软件配置3.2.1软件清单-PLC编程软件-SCADA监控软件-数据分析和报表软件3.2.2软件你操作-PLC编程软件：汇编语言压制程序，配置输入输出-SCADA监控软件：实时监控设备状态，数据展示-数据分析和报表软件：分析历史数据，生成报表3.3系统运行3.3.1运行流程1.设备起动：左面起动发电机、变压器、负荷等设备2.自动控制：PLC参照去设置的逻辑自动控制设备运行3.数据采集：SCADA实时监控设备状态，采集数据4.数据分析：对采药的数据并且分析，优化运行软件5.报表生成沉淀：参照分析结果生成运行报表3.3.2运行优化-决定设备参数：参照求实际情况变动设备参数，能提高系统性能-系统优化完全控制逻辑：优化系统PLC控制逻辑，增加自动化水平-定期维护：对设备进行定期维护，确保全稳定运行4.实验结果与分析4.1实验数据-设备运行状态数据-电力负荷数据-设备故障数据4.2数据分析-设备运行效率：分析设备运行状态数据，评估设备运行效率-负荷分配：分析电力负荷数据，优化系统负荷分配-设备故障诊断：分析设备故障数据，诊断故障原因5.实验总结通过本实践报告，我们对电力系统自动化有了更深入的了解，能够掌握了相关设备的操作和以维护方法，探寻中了自动化在继电保护的应用场景和效益。
生产调度中的实时监控技术一、生产调度中的实时监控技术概述生产调度中的实时监控技术是指在生产过程中，通过各种传感器、执行器、数据采集设备等实时收集生产数据，并通过计算机系统对这些数据进行处理、分析和反馈，以实现对生产过程的实时监控和管理。
这种技术的应用可以提高生产效率，减少生产成本，保证产品质量，同时对生产过程中可能出现的问题进行预警和处理。
实时监控技术的核心特性主要包括以下几个方面：1. 实时性：实时监控技术能够对生产过程进行不间断的监测，及时发现生产过程中的问题，为生产调度提供实时的数据支持。
2. 准确性：通过高精度的传感器和数据采集设备，实时监控技术能够提供准确的生产数据，为生产决策提供可靠的依据。
3. 集成性：实时监控技术通常与生产调度系统、企业资源计划（ERP）系统等其他信息系统集成，实现数据共享和信息互通。
4. 智能性：实时监控技术可以结合、机器学习等技术，对生产数据进行智能分析，实现对生产过程的智能优化。
二、生产调度中实时监控技术的应用场景实时监控技术在生产调度中的应用场景非常广泛，包括但不限于以下几个方面：1. 生产线监控：实时监控生产线的运行状态，包括设备运行情况、物料消耗情况、产品质量情况等，确保生产线的稳定运行。
2. 设备维护：通过对设备的实时监控，及时发现设备的异常情况，进行预防性维护，减少设备故障对生产的影响。
3. 能源管理：实时监控生产过程中的能源消耗情况，优化能源使用，降低能源成本。
4. 质量控制：实时监控产品质量，对不合格产品进行及时处理，提高产品质量。
5. 安全监控：实时监控生产现场的安全状况，及时发现安全隐患，保障生产安全。
三、生产调度中实时监控技术的实现生产调度中实时监控技术的实现是一个复杂的过程，主要包括以下几个阶段：1. 数据采集：通过安装在生产线上的传感器、执行器、数据采集设备等，实时收集生产过程中的各种数据。
2. 数据传输：将采集到的数据通过有线或无线网络传输到监控中心。
电力系统数据采集与实时监控实验一、引言电力系统数据采集与实时监控是电力行业中非常重要的一项任务。
通过对电力系统的数据采集和实时监控，可以实现对电力系统运行状态的实时监测和分析，提高电力系统的安全性和稳定性。
本实验旨在通过搭建基于传感器和监控设备的电力系统数据采集与实时监控系统，实现对电力系统的数据采集和实时监控。
二、实验目的1.了解电力系统数据采集与实时监控的基本概念和原理。
2.掌握电力系统数据采集与实时监控系统的搭建方法。
3.实现对电力系统的数据采集和实时监控。
三、实验设备和材料1.电力系统模拟器：用于模拟电力系统的运行状态。
2.传感器：用于采集电力系统的各项参数。
3.监控设备：用于实时监控电力系统的运行状态。
4.计算机：用于接收和分析电力系统的数据。
四、实验步骤1.搭建电力系统模拟器：根据实验需求，搭建一个简单的电力系统模拟器，包括发电机、变压器、负载等组件。
2.连接传感器：将传感器连接到电力系统的各个关键位置，以实时采集电力系统的各项参数，如电压、电流、功率等。
3.连接监控设备：将监控设备连接到传感器，实现对电力系统数据的接收和实时监控。
4.配置监控软件：在计算机上安装并配置相应的监控软件，将监控设备与计算机进行连接。
5.数据采集与实时监控：启动监控软件，实现对电力系统数据的采集和实时监控。
可以通过监控软件查看电力系统的各项参数，并进行数据分析和报警处理。
五、实验结果与分析通过实验，我们成功搭建了电力系统数据采集与实时监控系统，并实现了对电力系统的数据采集和实时监控。
通过监控软件，我们可以实时查看电力系统的各项参数，并进行数据分析和报警处理。
实验结果表明，电力系统数据采集与实时监控系统可以有效提高电力系统的安全性和稳定性。
六、实验总结本实验通过搭建电力系统数据采集与实时监控系统，实现了对电力系统的数据采集和实时监控。
实验结果表明，该系统可以有效提高电力系统的安全性和稳定性。
通过本实验，我们深入了解了电力系统数据采集与实时监控的基本概念和原理，并掌握了电力系统数据采集与实时监控系统的搭建方法。
四川大学电气信息学院一电力系统数据采集与实时监控实验二电力系统正常运行潮流分布与调整实验[键入文档副标题]王飞鹏学号 1143031228108班2014/6/3[在此处键入文档摘要。
摘要通常为文档内容的简短概括。
在此处键入文档摘要。
摘要通常为文档内容的简短概括。
]实验一、电力系统数据采集与实时监控实验1.实验目的1)掌握组建电网仿真实验系统的方法与步骤；2)掌握数据采集和实时监控SCADA的作用、基本功能、实现原理和操作方法；3)掌握表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。
如母线电压、有功功率、无功功率、电流和开关状态等；4)掌握厂站终端的结构、特点和主要功能；5)掌握改变发电厂和变电站当前运行方式的控制命令信息的类型和特点、下发方式。
2.调度自动化系统结构简介电力系统是由许多发电厂、输电线路、变电站、配电线路和各种形式的负荷组成的。
电力系统调度中心担负着整个电力网的调度任务，以实现电力系统的安全优质和经济运行的目标。
电力系统调度中心必须具有两个功能：第一是与所辖电厂、变电站及上级调度等进行测量读值、状态信息及控制信号的远距离、高可靠性的双向交换，简称为电力系统监控系统，即SCADA（Supervisory Control and Data Acquisition）；另一个是本身应具有的协调功能（安全监控及其它调度管理与计划等）。
图1-1 调度系统结构图TQWR-II微机型RTU具有以下特点：1、标准的编程语言环境；2、极强的环境适应能力，工作温度-40℃—70℃，环境湿度5%—95%RH；3、极强的抗电磁干扰能力；4、丰富的通信接口、支持多种通信方式、通信距离长；5、大容量存储能力；2.1通信接口两路RS485通信接口，可分别响应主机召唤（任一时刻仅一个RS485接口响应主机通讯）。
两路RS485通信接口都有防雷措施，输入输出之间有光电隔离器件进行隔离，以保证高质量的通讯传输。
串口通讯初始默认波特率为9600bps，8位数据位，1位停止位，无校验。
2.2调度系统“四遥”功能⑴遥信：本终端有48路遥信输入接口，每一路的遥信输入信号都有防雷措施和光电隔离器件进行保护，保证系统的运行稳定。
用于采集厂站设备运行状态等无源节点，并按规约传送给调度中心，包括：断路器和隔离刀闸的位置信号、继电保护和自动装置的位置信号、发电机和远动设备的运行状态等。
⑵遥测：本终端共有48路电压电流信号输入，用于采集变电所电压、电流、有功功率、无功功率，功率因数等模拟信号。
⑶遥控：本终端有32路（对）遥控输出，用于执行调度中心改变设备运行状态的命令，如操作厂站各电压回路的断路器、投切补偿电容和电抗器、发电机组的启停等。
为了保证终端遥控的准确性和寿命，本终端的遥控输出均采用松下的继电器。
⑷遥调：可以通过32路遥控输出对远程的设备进行远程调试；3.实验步骤本实验采用‘2MF—无穷大’系统，一次接线图如图1-2。
利用无穷大系统屏、系统升压屏、机组、机组控制屏、变压器屏、网络屏等构成电网供电系统，利用变电站低压模拟屏、负载屏等构成配电系统。
图1-2中，断路器对应顺序如表1-1：表1-1 断路器对应顺序图1-2 调度系统实验一次接线图接线步骤如下：⑴接线屏上无穷大系统连接至升压变压器入端，升压变压器出端连接网络屏1QF入端，同时将网络屏3QF入端并入1QF入端；⑵1QF出端连接至线路L1入端，线路L1出端连接至2QF入端，2QF出端连接至5QF入端，5QF出端连接至线路L2入端，线路L2出端连接至6QF入端；⑶6QF出端连接至线路4QF出端，3QF出端连接至L3入端，L3出端连接至4QF入端，4QF出端连接至6QF出端；⑷接线屏上机组1连接至变压器T1入端，变压器T1出端连接网络屏5QF入端，同时机组2连接至变压器T2入端，变压器T2出端连接网络屏4QF出端；⑸低压屏进线1连接至3QF入端，低压屏进线2连接至6QF出端；低压屏出线1连接至负载1，低压屏出线2连接至负载2；图1-3 调度系统实验接线图注意：接线前务必断开所有电源以及无穷大系统出线开关。
4.关于“四遥”操作实验(1)遥控某条输电线路出线断路器分闸、合闸，观察系统潮流变化情况：①断路器216跳闸：②断路器216合闸：(2)遥控负载1或负载2屏上某断路器分闸、合闸，观察系统潮流变化情况：①负载11QF 合闸：②负载11QF 跳闸：(3)操作监控界面的增速、减速、升压、降压按钮，调节发电机的有功出力、无功功率和机端电压：①2MF升压：②2MF降压：PS:增速与减速不能做5.关于事件记录、报警记录操作实验5.1事件记录点击工作站管理栏中事件记录，可弹出实时事件记录界面，记录界面显示事件发生的名称和时间等信息结构和内容。
5.2报警信息通过点击工作站管理栏中报警信息。
观察系统的报警汇总，可为各种事故分析，提供有用参考。
记录系统报警信息结构和内容。
6. 实验报告要求（1）说明远动调度自动化系统结构。
发电厂，变电站的计算机和地区调度中心，地区调度所得计算机，省网调度中心的计算机以及联合调度中心的计算机，通过各种通信手段连接起来，用优化的方法和技术对整个电力系统进行调度和管理，这样就构成了现代的调度自动化系统。
（2）说明远动调度自动化系统功能调度自动化有四级功能，第一级功能，其中的运行参数的检测是所有的调度控制的基础，但不是调度自动化的最终目的。
第二级功能的优化控制和第三级的适应控制所包括的项目好似可选择的，根据不同的系统结构和运行的点可以进行选择任何一种功能实现将会得到巨大的经济效益。
第四级功能室调度自动化的最高级功能，可以实现后电力系统调度自动化的工作将对电力系统运行水平提高和电力系统的发展有关键作用。
（3）说明四遥操作步骤及原理，列出实验记录数据。
遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。
通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。
遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。
自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。
遥测：遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。
遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。
遥控：采用无源接点方式,要求其正确动作率不小于99. 99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。
遥调：采用无源接点方式,要求其正确率大于99. 99 %. 遥调常用于有载调压变压器抽头的升、降调节和其它可采用一组继电器控制具有分级升降功能的场合。
各节点和支路数据如下：（4）说明事件记录、报警记录操作步骤，列出实验记录数据。
事件记录，报警记录步骤当系统有警告事件（如通信故障、断路器变位等）发生时，软件监控界面上对应的位置将会呈现【红色闪烁】告警状态，表示该位置有事件发生，提醒操作人员注意。
如断路器状态发生变化，则监控画面的该断路器就会闪烁，提醒操作员注意。
通过点击工作站管理栏中报警信息（图1-10）。
观察系统的报警总汇（图1-11），可为各种事故分析，提供有用参考。
记录系统报警信息结构和内容。
（5）分析遥控命令的下达方式，怎样进行遥控闭锁，保证系统运行的安全性。
遥控（1）在监控主机上下发遥控命令；（2）观察一次模拟屏上开关的变化，以及监控主机上遥信状态的变化；（3）分析遥控操作的步骤。
（4）分析怎样保证遥控功能的安全性。
（5）在(1)、(2)项操作及分析基础上，对遥控功能的实现提出自己的意见和想法。
遥控是由调度主站端发出命令，要求某厂站端合上或断开某断路器或刀闸，因此，遥控命令中包含了指定操作性质（“合闸”或“跳闸”）、厂站号和被操作的断路器或刀闸序号。
遥控是一项十分重要的操作，首先由调度端向厂站发送由遥控操作性质和遥控对象等组成的遥控命令，为可靠起见，通常此遥控命令连发3遍。
厂站端收到遥控命令后将此命令返送给调度端进行校核。
经核对与原来所发的遥控命令完全一致才发遥控执行命令，厂站端只有在收到遥控执行命令后才将原收到的遥控命令付诸执行。
7.实验总结及探究1.分析遥控命令的下达方式，怎样进行遥控闭锁，保证系统运行的安全性。
答：下达遥控命令时，仅仅依靠软件判断符合防误逻辑后，就直接出口，一般系统运行的安全性不是很高，但如果在遥控回路增加了电气闭锁硬接点，通过和遥控闭锁控制器相结合来解决集中控制中心、子站遥控操作的强制闭锁问题，就可以使系统的运行安全性提高。
2.实验总结电力系统的调度是电力系统稳定的最重要的一环，对各级电网的线损、电网的规划和建设运行及组织管理、电网整体运行经济效益将会有直接的联系。
通过本次试验，不仅仅认识到了调度的软件，也深刻的了解到了调度的内涵。
从调度屏上可以清楚的看出各个发电机组的出力，以及负荷消耗的功率，线路的损耗。
了解了调度人员升高和降低发电机出力的方式，以及如何通过调度屏实现各个断路器，隔离开关的开合。
对报警以及事件的处理有了新的认识。
在这次实验中，实验本身比较简单，。
经过这次实验，使我对电力系统的状态估计和电力系统的安全分析以及电力调节有了更深一步的认识。
更加深刻的理解了电压、线路无功功率、无功功率补偿、网损、功率损耗之间的关系，不管是对以后的学习还是工作都有很大的帮助。
本次实验使我们真正懂得了今后工作所接触的具体的东西，对于电力调度有了一个基础的认识，使我们在今后的工作中能更快的上手，对于学习理论知识的我们这是一个和工作结合的非常好的体验实验二、电力系统正常运行潮流分布与调整实验1.实验目的1) 通过本实验，深入理解潮流分布与调整的相关原理与方法，特别是网络结构、网络特点对潮流分布的影响；超高压电网中线路首端电压幅度差与电压相角差对有功传输与无功传输的影响程度；均一网潮流分布特点；有功功率与系统频率及无功平衡与系统电压的关系等基本概念和原理;2) 掌握组建复杂电力系统的方法与步骤;3) 掌握电力系统调度自动化结构、功能。
