竭诚为您提供优质文档/双击可除cad标注规范a3图纸篇一：cad制图标注规范cad制图标注规范cad制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：20xx：2501：3001：4001：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号，b-01为索引图纸号，b-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m:12mm(在a0、a1、a2图纸)2．m:10mm(在a3、a4图纸)3．a1-a4：字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4．b-01--b-04：字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5．箭头为视图方向。

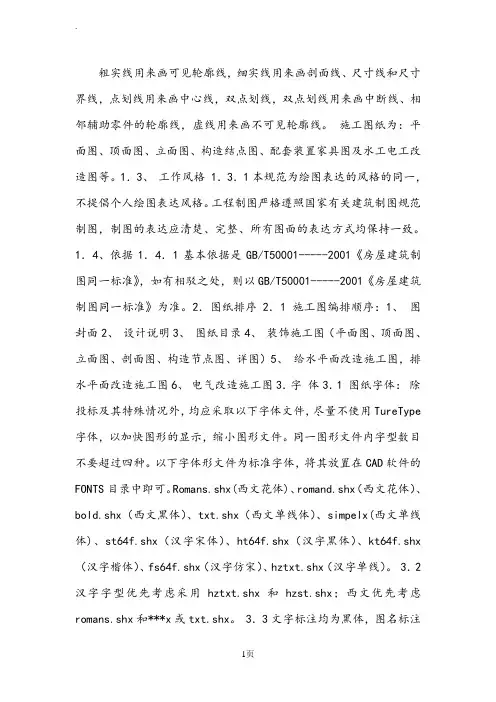

粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。
施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。
1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。
1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。
2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。
3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。
CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是至关重要的设计文件，它为项目的整体布局和规划提供了直观的展示。
为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套明确的制图标准是必不可少的。
接下来，让我们详细了解一下 CAD 总平面图的制图标准。
一、图纸布局1、图纸尺寸应根据项目的规模和复杂程度选择合适的图纸尺寸，常见的有A1、A2 等。
同时，要确保图纸的比例恰当，以便清晰地展示总平面图的内容。
2、图框与标题栏图框应包含项目名称、图纸名称、比例、绘图单位、绘图日期、设计单位等信息。
标题栏的格式和内容应统一规范，便于识别和管理。
3、图例在图纸的适当位置应绘制图例，对图中使用的符号、线条、颜色等进行说明，确保读图者能够准确理解图纸的含义。
二、图层管理1、图层分类根据总平面图的内容，将不同的元素划分到不同的图层，如建筑物、道路、绿化、水系等。
每个图层应具有明确的名称和属性。
2、图层颜色为每个图层分配特定的颜色，以便在绘图和打印时能够清晰区分不同的元素。
颜色的选择应遵循一定的规范，避免过于鲜艳或刺眼的颜色组合。
3、图层的显示与锁定在绘图过程中，可以根据需要显示或隐藏某些图层，以便专注于特定的部分。
同时，对于已经完成或不需要修改的图层，可以进行锁定，防止误操作。
三、图形绘制1、建筑物建筑物的轮廓应准确绘制，包括外形、尺寸、层数等信息。
可以使用不同的线条样式来区分建筑物的主体结构和附属结构。
2、道路道路的线型、宽度和转弯半径应符合设计规范，标注道路的名称和等级。
3、绿化用特定的图案或符号表示绿化区域，注明绿化的种类和范围。
4、水系清晰地绘制河流、湖泊等水系的轮廓，标注水位和水流方向。
5、坐标与标高标注总平面图中的坐标系统和控制点坐标，以及建筑物和场地的标高信息，确保位置和高程的准确性。
四、文字标注1、字体与字号选择清晰易读的字体，如宋体、黑体等，字号大小应根据图纸的比例和内容的重要性进行合理设置。
