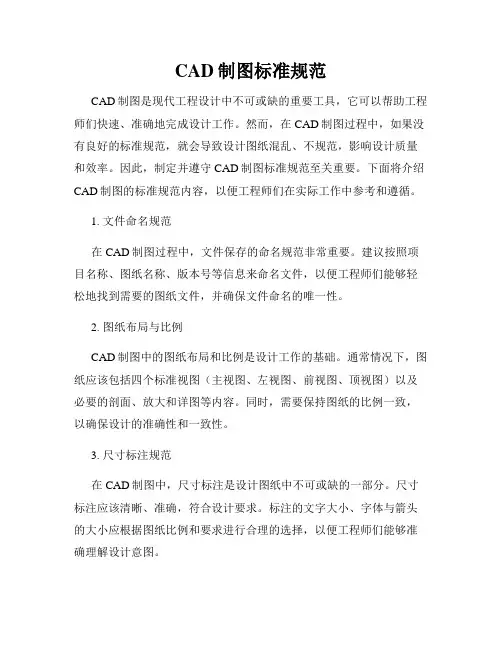

CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具,它可以帮助工程师们快速、准确地完成设计工作。
然而,在CAD制图过程中,如果没有良好的标准规范,就会导致设计图纸混乱、不规范,影响设计质量和效率。
因此,制定并遵守CAD制图标准规范至关重要。
下面将介绍CAD制图的标准规范内容,以便工程师们在实际工作中参考和遵循。
1. 文件命名规范在CAD制图过程中,文件保存的命名规范非常重要。
建议按照项目名称、图纸名称、版本号等信息来命名文件,以便工程师们能够轻松地找到需要的图纸文件,并确保文件命名的唯一性。
2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。
通常情况下,图纸应该包括四个标准视图(主视图、左视图、前视图、顶视图)以及必要的剖面、放大和详图等内容。
同时,需要保持图纸的比例一致,以确保设计的准确性和一致性。
3. 尺寸标注规范在CAD制图中,尺寸标注是设计图纸中不可或缺的一部分。
尺寸标注应该清晰、准确,符合设计要求。
标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择,以便工程师们能够准确理解设计意图。
4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。
工程师们应该根据图纸的不同内容和功能来设定不同的图层,并确保图层的命名规范、颜色和线型等属性设定合理,以便于后续的修改和编辑。
5. 符号与标准零件规范在CAD制图中,符号与标准零件的使用是设计的基础。
工程师们应该根据相关的标准规范来选择和使用符号与标准零件,以确保设计的准确性和符合度。
通过以上内容的介绍,希望工程师们能够重视CAD制图的标准规范,不断提高自身的制图水平和专业素养,以提高工程设计的质量和效率。
只有严格遵守CAD制图标准规范,才能够更好地完成设计任务,为工程建设的顺利进行提供保障。
CAD制图标准规范是工程设计工作中的基础和保障,希望工程师们能够切实遵守和落实。

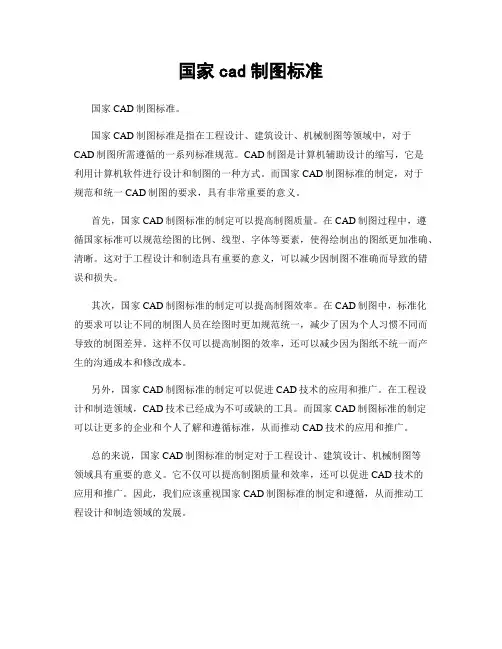

国家cad制图标准
国家CAD制图标准。
国家CAD制图标准是指在工程设计、建筑设计、机械制图等领域中,对于
CAD制图所需遵循的一系列标准规范。
CAD制图是计算机辅助设计的缩写,它是
利用计算机软件进行设计和制图的一种方式。
而国家CAD制图标准的制定,对于
规范和统一CAD制图的要求,具有非常重要的意义。
首先,国家CAD制图标准的制定可以提高制图质量。
在CAD制图过程中,遵循国家标准可以规范绘图的比例、线型、字体等要素,使得绘制出的图纸更加准确、清晰。
这对于工程设计和制造具有重要的意义,可以减少因制图不准确而导致的错误和损失。
其次,国家CAD制图标准的制定可以提高制图效率。
在CAD制图中,标准化的要求可以让不同的制图人员在绘图时更加规范统一,减少了因为个人习惯不同而导致的制图差异。
这样不仅可以提高制图的效率,还可以减少因为图纸不统一而产生的沟通成本和修改成本。
另外,国家CAD制图标准的制定可以促进CAD技术的应用和推广。
在工程设计和制造领域,CAD技术已经成为不可或缺的工具。
而国家CAD制图标准的制定
可以让更多的企业和个人了解和遵循标准,从而推动CAD技术的应用和推广。
总的来说,国家CAD制图标准的制定对于工程设计、建筑设计、机械制图等
领域具有重要的意义。
它不仅可以提高制图质量和效率,还可以促进CAD技术的
应用和推广。
因此,我们应该重视国家CAD制图标准的制定和遵循,从而推动工
程设计和制造领域的发展。

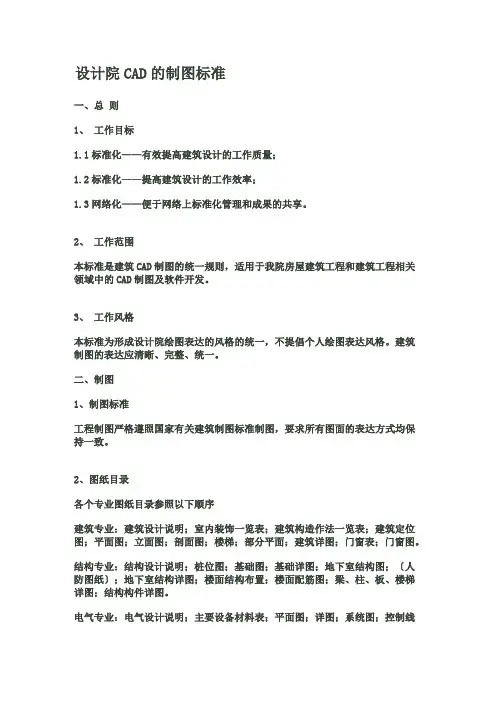

设计院CAD的制图标准一、总则1、工作目标1.1标准化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上标准化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图标准工程制图严格遵照国家有关建筑制图标准制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照以下顺序建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;〔人防图纸〕;地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图〔自下而上〕;详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应到达国家标准规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx〔西文花体〕、bold.shx〔西文黑体〕、txt.shx〔西文单线体〕、simpelx(西文单线体)、st64f.shx〔汉字宋体〕、ht64f.shx〔汉字黑体〕、kt64f.shx〔汉字楷体〕、fs64f.shx〔汉字仿宋〕、hztxt.shx〔汉字单线〕。
cad建筑制图国家标准CAD建筑制图国家标准。
CAD(Computer-Aided Design,计算机辅助设计)技术在建筑行业中得到了广泛的应用,成为了建筑制图的重要工具。
为了规范和统一CAD建筑制图的标准,我国制定了一系列的国家标准,以确保建筑制图的质量和准确性。
本文将就CAD建筑制图国家标准进行详细介绍,希望能对广大建筑行业从业者有所帮助。
首先,CAD建筑制图国家标准主要包括了建筑图纸的格式、标注、符号、线型、颜色等方面的规定。
在建筑图纸的格式方面,国家标准对图幅尺寸、图幅折叠、图框、图样编号等都做出了详细的规定,以确保建筑图纸的统一和规范。
在标注方面,国家标准规定了建筑图纸上各种标注的格式、内容、大小、位置等,以确保建筑图纸的清晰和易读。
在符号、线型、颜色等方面,国家标准也做出了详细的规定,以确保建筑图纸的统一性和规范性。
其次,CAD建筑制图国家标准还包括了建筑图纸的制作流程、审查标准、质量要求等方面的规定。
在建筑图纸的制作流程方面,国家标准规定了建筑图纸的制作步骤、文件命名规范、版本控制要求等,以确保建筑图纸的制作过程有条不紊、规范有序。
在审查标准方面,国家标准规定了建筑图纸的审查程序、审查内容、审查要求等,以确保建筑图纸的质量和准确性。
在质量要求方面,国家标准规定了建筑图纸的质量标准、精度要求、完整性要求等,以确保建筑图纸的质量达到国家标准要求。
最后,CAD建筑制图国家标准的实施对于建筑行业具有重要的意义。
一方面,国家标准的实施可以提高建筑图纸的质量和准确性,减少因图纸错误而导致的建筑质量问题和工期延误。
另一方面,国家标准的实施可以促进建筑行业的规范化发展,提高建筑行业的整体水平和竞争力。
因此,建筑行业的从业者应当严格遵守CAD建筑制图国家标准,提高对国家标准的认识和理解,不断提升自身的制图能力和水平。
综上所述,CAD建筑制图国家标准是建筑行业的重要规范和标准,对于提高建筑图纸的质量和准确性具有重要的意义。

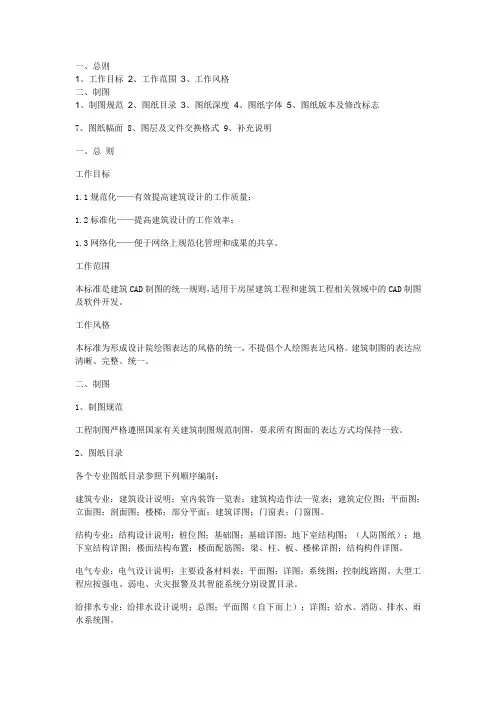

一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面 8、图层及文件交换格式 9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则,适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx (汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx(汉字单线)。
《建筑CAD绘图》课程标准【课程名称】《建筑CAD绘图》【适用专业】建筑工程施工专业1、前言1.1课程的性质《建筑CAD绘图》课程是建筑工程施工专业核心课程之一。
它应以建筑制图、建筑识图、房屋构造、施工技术、建筑结构、计算机基础等课程为基础,在掌握工程识图、计算机基本操作的基础上,通过对本课程的学习,使学生能掌握CAD绘图基本方法,会绘制建筑平面图、立面图、剖面图、基本三维图等。
1.2设计思路本课程的设计思路是遵循人的认知规律和职业能力的发展规律,打破传统学科课程以知识为主线构建知识体系的模式,采用以建筑识图的工作任务为引领,通过工作任务来整合相关知与技能,将该课程设计成任务引领型课程。
本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线,将本课程分解为AutoCAD 基础、基本操作方法、AutoCAD2008的坐标系、绘制与编辑二维图形、建筑工程图中的标注、绘制施工图的准备、绘制建筑平面图、绘制建筑立体图、绘制建筑剖面图、等几个逐步递进的任务,有利于学生循序渐进地从整体上认识和掌握建筑画图的过程。
课程内容与要求制图规范都作了较详细规定,并在活动设计中安排了多种实践活动。
同时按照岗位工作任务的操作要求,倡导学生在“做”中“学”。
按职业场景设置学习环境,发挥校企合作办学的优势,把课堂放在施工工地,真正使“学习与工作”融为一体,通过实践训练,以培养学生胜任建筑施工与管理岗位的识图能力,适应学生职业生涯发展的需要。
2、课程目标通过本课程的学习,熟悉建筑画图的相关知识,掌握建筑构造方法,掌握画图建筑施工图的基本技能,同时训练和发展空间想象能力,专业语言表达能力,具备诚实守信、善于沟通和共同合作的职业品质;形成一丝不苟、精益求精、吃苦耐劳的精神;树立优质服务意识,热爱本职岗位的工作,为职业能力的发展打下良好的专业基础。
知识目标:1、对整个CAD软件界面有充分的理解与认识;2、熟练的掌握绘图的基本命令;3、掌握设置符合国标的尺寸样式及进行正确标注;4、掌握属性图块的建立、使用及写块;5、会使用CAD画出平面图、立面图、剖面图;6、每应能取得全国初/中级CAD资格证书。
CAD制图标准参考在当今的工程和设计领域,CAD(计算机辅助设计)已经成为不可或缺的工具。
然而,要确保 CAD 图纸的准确性、规范性和可读性,遵循一定的制图标准是至关重要的。
这些标准不仅有助于提高工作效率,减少误解和错误,还能方便不同团队之间的交流与协作。
接下来,让我们详细了解一下 CAD 制图的一些关键标准。
一、图层管理图层就像是图纸的不同“页面”,用于分类和管理不同类型的图形元素。
合理的图层设置可以使图纸更加清晰、易于编辑和打印。
1、图层命名应采用简洁明了且具有描述性的名称,例如“轮廓线”“中心线”“标注线”等,以便于识别和区分。
2、图层颜色为每个图层分配特定的颜色,以增强图形的可读性。
通常,轮廓线使用黑色,中心线使用红色,尺寸标注使用绿色等。
但颜色的选择也要考虑到打印效果和视觉差异。
3、图层线型根据图形元素的性质选择合适的线型,如实线、虚线、点划线等。
例如,轮廓线为实线,隐藏线为虚线。
4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层,可以进行锁定或冻结操作,以防止误操作。
二、图形绘制1、线条线条应粗细均匀、光滑连续,避免出现断点或毛刺。
直线应保持笔直,曲线应流畅自然。
2、尺寸标注尺寸标注应清晰准确,符合国家标准和行业规范。
标注的文字大小、箭头样式、尺寸线间距等都应统一。
3、文字使用统一的字体和字号,文字的高度和宽度比例要协调。
文字应清晰易读,避免使用过于花哨或难以辨认的字体。
4、图案填充在需要表示特定区域的材质或剖面时,应使用合适的图案填充。
填充的比例和角度要适当,以确保清晰表达意图。
三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点,选择最能清晰表达其形状和尺寸的视图组合。
2、视图比例视图的比例应根据实际需要选择,确保图形能够在图纸上合理布局,同时又能准确反映物体的尺寸关系。
3、剖视和局部视图对于内部结构复杂的物体,可以使用剖视和局部视图来展示细节。
剖切线的位置和标注要清晰准确。
CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。
建筑专业CAD制图标准统一规定一.施工图制图标准:1.墙、柱、及楼梯剖面加粗线颜色统一选用11号色,轴线统一选用1号色,细线统一采用8号色(如填充线)。
2.施工图底图打图标准(以1:100为例,其余比例根据情况调整):粗线(墙柱等)统一为0.45,中线采用0.22,轴线采用0.13,细线采用0.1。
(具体线型规定等见标准cad图)。
3.施工图各种标注、索引、图名、文字等均采用天正建筑软件标准画法完成。
图中字体均采用Tssdeng.shx和hztxt.shx字体,宽度因子:1.0。
4.尺寸标注:三道尺寸线间距800,第三道尺寸标注线短于其他尺寸标注线,字体不得重合。
5.平面图需要注意的问题:1)各房间名称应注明。
住宅等应注明房间的使用面积等,储藏室库房等注明。
2)主要墙体轴线尺寸,门窗洞口尺寸。
3)变形缝做法。
其余各部位做法索引。
4)平面说明:一般在平面图左下角。
5)标注平面标高。
6)在图名下方标注平面面积。
7)一层:图面右上角画上指北针;剖切号标注,注意方向和剖面一致。
散水、台阶、坡道等。
8)防火分区示意图及面积。
6.立面图需要注意的问题:1) 立面需与平面严格一致,并注意不得反向。
2)两端轴线编号(可不标尺寸)3)标高尺寸:第一道尺寸标注建筑中高度(含顶层楼梯间等),第二道尺寸标注楼面高度,并注明楼层数,第三道尺寸标注该立面最近的窗尺寸。
4)立面材料做法5)大样索引6)在平面图中表达不清的窗编号。
7)立面外轮廓及主要转折线等加粗,线粗0.5-0.7。
7.剖面图需要注意的问题:1) 剖切位置应是空间关系较为复杂的部位。
2)剖切的墙柱等轴线及轴号等。
3)门窗楼梯等看线。
4)剖面符号:8.总平面图需要注意的问题:1) 线型要求:地形采用251#线,60%灰度打印,0.1粗4.新建建筑轮廓线采用0.5粗,用地范围线等采用0.5-1.0粗虚线,其他0.22。
(具体线型规定等见标准cad图)。
2)建筑轮廓线采用外墙边线。
CAD制图标准一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准,解决计算机资源共享问题,提高设计效率,特制定本规定,各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的图签,并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1.房屋建筑CAD制图统一规则 GB/T 18122-20002.CAD工程制图规则 GB/T 18229-20003.房屋建筑制图统一标准 GB/T 50001-20014.建筑制图标准 GB/T 50104-20015.建筑结构制图标准 GB/T 50105-20016.混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17.给水排水制图标准 GB/T 50106-20018.采暖通风与空气调节制图标准 GB/T 50114-20019.电气制图 GB4728.1-8510.住宅弱电设计标准图 DBJT08-97-200211.住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1.图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度841╳1189594╳841420╳594297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。
每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。
2.标题栏中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏,格式符合规范要求,并作为统一标识不得修改。
建筑专业CAD制图标准目录一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸幅面4、图面布局5、图层6、图线7、字体8、比例9、尺寸标注10、符号11、常用图例12、图样画法13、其他前言为了进一步提高设计水平,使我公司的计算机辅助设计逐步实现规范化、标准化、网络化,通过对我公司近年来的计算机辅助设计工作的经验、提炼和总结,制订本标准,今后,我公司建筑专业施工图制图均需依照本标准进行。
本公司各设计人员在其具体使用过程中,如发现需要修改、补充之处或有好的建议,请将有关意见及资料,提交给各室负责人处,以便对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则,适用于我公司建筑专业的CAD制图。
3、工作风格本标准为形成我院绘图风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应规范、标准、统一,图面清晰、整洁、美观。
二、制图1、制图规范建筑专业工程制图除符合本标准的要求外,还应严格遵照国家现行《房屋建筑制图统一标准》《总图制图标准》《建筑制图标准》的要求进行制图,所有图面的表达方式均应保持一致。
2、图纸目录建筑施工图图纸目录应按下列顺序编制:建筑设计说明----室内装饰材料一览表----建筑构造作法一览表-----总平面及竖向图(根据工程情况取舍)--------门窗表;门窗大样。
――--平面图(顺序为自下往上)-----立面图;剖面图;楼梯、电梯、汽车坡道详图-----局部平面详图(厨卫详图、住宅户型大样、交通核局部平面等)-----建筑详图(墙身大样、节点大样、构造详图等)3、图纸幅面3.1每套施工图的图纸幅面不应多于两种,尽量采用统一宽度(图纸短边尺寸一致)的图幅,便于装订。
目录及表格所用A4幅面除外。
3.2施工图纸图幅可采用A0、A1、A2三种标准,特殊建筑外,其他工程尽量采用A1或A2图幅。
图纸一般应横式使用,必要时可立式使用;3.3图纸的短边不应加长,必要时长边可按1/4模数加长长边尺寸,但不宜超过2倍,并应符合如下规定:A0:标准尺寸1189X841 长边加长后尺寸:1486、1783A1:标准尺寸841X594 长边加长后尺寸:1051、1261、1471、1682A2:标准尺寸594X420 长边加长后尺寸:743、891、1041、1189A3:标准尺寸420X297 仅用于方案阶段A4标准尺寸297X210 主要用于图纸目录、变更等4、图面布置图面布置应力求紧凑有序、清晰、整洁、美观;图样应按一定的逻辑顺序有规律的布置,排列整齐并易于查找;图线不得与文字、数字或符号重叠;说明文字及索引等应置于图样外侧,与图样保持一定的距离;引出线角度应一致,并排列整齐;5、图层5.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据、打印输出、图纸变更以及业主不同阶段的各种需求。
图层具有颜色、线形、状态等属性,同一图层中实体的颜色、线形、状态等应尽量统一。
5.2图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法,但应具有一定的逻辑性,便于操作。
各类实体应放置在不同的图层上,如平面图中,标注门、窗洞口的第三道尺寸应分层表示;平面图中墙体的定位尺寸、厨厕洁具及其标注、家具布置及标注、房间名称、文字标注、索引、标高均应独立分层表示。
5.3施工图纸应采用天正建筑CAD自有的图层,不得随意改变。
天正建筑CAD中没有的特殊图层,可自行设置,应用中文简明表示。
6、图线(单位:mm):在采用CAD技术绘图及打印时,尽量用色彩(COLOR)控制绘图笔的宽度,尽量少用多义线(PLINE)等有宽度的线,以加快图形的显示,方便图形的缩放及打印输出。
立面外轮廓线粗线 0.60,一般设定为PLING线剖切墙线粗线 0.50,墙线,当比例大于等于1:50时线宽应为0.6立面形体转折可见线中粗线 0.30轴线细线0.15,设定为1#线(红色),线型设定为DOTE立面界格、装饰线、立面材料填充线、平面家具细线 0.15其他如,文字、尺寸标注、厨具、洁具、门窗及编号、建筑构配件、立面线脚等细线 0.20,尺寸标注一般设定为3#线(绿色),门窗一般设定为4#线(青色),其他可根据图层设定颜色,尽量做到简化,便于区分管理,提高效率。
立面、剖面中地面基线线宽1.5图样名称下方粗横线线宽1.20,细横线线宽0.20,横线间净距1.20注:当打印比例较小的图形时,应该将除立面外轮廓线以外的图线线宽适当减小;上述线宽均为打印出图后的宽度。
7、字体7.1建筑专业设计人员的字体库应统一,CAD的FONTS目录中均应包含如下字体:宋体、黑体、HZDX.shx 、ASCII.shx、simplex.shx。
7.2方案投标及方案评审、调整阶段字型优先考虑采用黑体,4.0mm 0.8;尺寸标注可采用天正软件自动生成的样式和字体;所有文字及标注应清晰整洁;打印A3文本常用比例1:300 。
7.3报规图及施工图字型要求如下:用途字型字高宽高比图样名称宋体 8mm 0.8图样比例宋体 5mm 0.8平面功能名称 HZDX.shx 5mm 0.8标注、索引及文字说明 HZDX.shx 4.0mm 0.8建筑设计总说明 HZDX.shx 5.0mm 0.8说明文字标题 HZDX.shx 6.0mm 0.8图签栏中制图人填写内容 HZDX.shx 5.0mm 0.8其他字体制图人一律不得更改。
注:字高均为打印出图后的高度。
8、比例比例应注写在图名的右侧,字的基准线应取平;同一张图纸中,不应出现三种以上的比例,建筑施工图常用比例如下:总平面图 1:500 1:1000平立剖面图 1:50 1:100 必要时可采用1:150,1:200(应画局部放大图)平面局部放大图 1:50,建筑详图 1:1 1:2 1:5 1:10 1:20注:比例大于等于1:50的图样中应画出抹灰层与楼面屋面的面层线,以及墙体图例。
9、尺寸标注尺寸应标注在图样轮廓以外,不应于图线、文字及符号等相交;标注样式:采用天正7软件自动生成的 _TCH_ARCH 样式,对其尺寸线、尺寸界线、箭头、文字等参数不得随意更改。
图样轮廓线以外的尺寸界限,距图样最外轮廓之间的距离不应小于10mm,平行排列的尺寸线的间距为8mm。
10、符号10.1剖切符号:剖切线应以粗实线绘制,线宽0.5mm;剖视的剖切符号其剖切位置线长度10mm,投射方向线长度6mm,剖视剖切符号的编号应采用阿拉伯数字,如1-1剖面图;转折剖切只能有一次转折;建筑剖面图的剖切符号应注在±0.000标高的平面上,并在编号另一侧注明剖面所在图纸的编号;断面的剖切符号只用剖切位置线表示,剖切线长度为6-10mm(根据图样大小确定);断面剖切符号的编号应采用英文或罗马数字,如A-A断面图,Ⅱ-Ⅱ断面图;当断面图与被剖切图样不在同一张图内时,应在剖切编号的另一侧注明断面图所在图纸的编号;10.2索引符号与详图符号索引符号:索引符号的圆及直径均应以细实线绘制,圆的直径10mm,采用天正软件自动生成的样式和字体,分为指向索引和剖切索引两种方式,索引方式应与索引大样一致。
详图符号:详图的位置和编号应以详图符号表示,详图符号的圆应以直径为14mm的粗实线绘制,详图符号应反映详图出处及详图编号。
10.3引出线:引出线应以细实线绘制,应采用水平方向的直线或经与水平方向成45度或90度的直线再折为水平线,引出线不应与图线重叠,位于图形同侧的引出线长度应一致,且应排列整齐;文字说明应写于水平线之上,如果文字太多也可写于水平线之下;10.4指北针:指北针应按国家标准绘制,圆直径为24mm,细实线绘制,指针尾部的宽度应为3mm,指针头部应注明“北”字(HZDX.shx 5mm 0.8);指北针应绘制在±0.000标高平面上,并放在明显位置,所指方向应与总图一致。
10.5标高:采用天正6软件自动生成的样式和字体。
总图中标注的标高应为绝对标高,如注相对标高则应注明相对标高与绝对标高的换算关系;总图室外地坪标高符号宜用涂黑的三角形表示;11、常用图例遵照房屋建筑制图统一标准(GBJ186),总图制图标准(GBJ103-87),《建筑制图标准》(GBJ104-87)图例规定执行。
12、图样画法12.1平面图的方向应与总图方向一致;±0.000标高平面图上应标注指北针和剖面剖切符号,指北针和剖切符号应符合本标准的相关规定。
12.2当平面图中有不止一种墙体材料时,应在图纸右下方增加墙体图例;12.3比例为1:100及以下的平面图中的剪力墙填实部分应采用灰度打印,填充设为灰色252#色;12.4有定位轴线的建筑物应根据两端定位轴线号编注立面图名称,如①~⑩立面图;方案阶段可以按朝向确定立面名称;12.5平面形状曲折的建筑物应绘制展开立面图,且应在图名后加注“展开”二字;12.6立面图中的尺寸标注线及标高应注在图形左侧,文字说明及索引应注在图形右侧;立面图中应标注两端定位轴线;12.7立面中的引出线采用水平方向的直线或经与水平方向成90度的直线再折为水平线,其引出位置处应以直径1mm的实心圆点标记;12.8剖面图的剖切部位,应在平面图上选择能反映全貌、构造特征、变化较多以及有代表性的部位;剖面图应采用阿拉伯数字编号,如1-1剖面图;12.9建筑构造详图、墙身大样等应首先自剖面图中索引,如剖面图未能表达完全,应依次自立面图、平面图中索引。
13、其他13.1、CAD文件的命名应简单、明了、易记,易于交换数据。
设计图纸可按设计工种和图纸目录顺序命名,如建筑为J1、J2…,初步设计加注C,如JC、JC2…13.2建筑专业CAD绘图软件应采用CAD2004及以上版本,以后将根据情况统一进行软件版本升级。
施工图设计阶段图纸内容及顺序1.封面2.图纸目录3.总平面定位及竖向图4.设计说明5.建筑节能计算表及大样6.防火设计专篇(公共建筑及居住区)7.门窗表及大样8.平面图9.立面图10.剖面图详图(居住建筑应提供1:50单元平面详图,落上水暖电器设备位置)11.。
