GD-Y30 V1规格书

  • 格式：doc
  • 大小：887.54 KB
  • 文档页数：2

浙江谷得电子 Zhejiang goodeElectronics Co.,Ltd. 液晶电量显示模块GD-Y30-V1.6

浙江谷得电子有限公司 goode

一、产品介绍：

Y30为通用版的液晶剩余电量显示模块，适用于铅酸、锂电电池或电池组。有多种显示界面可以随意切换，广泛应用于平衡车、移动便携电源、电动车、UPS、EPS、测量设备等的电池的电量状态，采用电池符号加上百分比或电池符号加电压显示的方式，显示更直观，更清楚。

二、功能简介：

★ 可自行设定电池规格和功能 ★ 可设置自动关闭背光

★ 可设置超低功耗休眠功能 ★ 电压波动自动开启背光功能

★ 可用按键开启液晶显示功能 ★ 可耐超宽电压输入

备注：本产品出厂默认为无正面按键、参数为3串12V锂电，订货前请说明所需电量显示器的规格，我们会设定好。用户也可以自行修改、设定为其他电池规格，详见参数设定介绍。

四、电池参数设定参照表：

以下电池规格支持自行选择设定：

代码 电池串数 标 称 电 压

代码 电池串数 标 称 电 压

Pb1 1串 铅酸电池 12V Pb2 2串 铅酸电池 24V

Pb3 3串 铅酸电池 36V Pb4 4串 铅酸电池 48V

Li2 2串 锂电电池 7.2V/7.4V/8.4V

Li3 3串 锂电电池 10.8V/11.1V/12V

Li4 4串 锂电电池 14.4V/14.6V/15V Li5 5串 锂电电池 18V/19V/20V

Li6 6串 锂电电池 21.6V/22V Li7 7串 锂电电池 24V/25.2V

Li8 8串 锂电电池 29.6V/30V Li9 9串 锂电电池 33V

LiA 10串 锂电电池 36V Lib 11串 锂电电池 41V

Lic 12串 锂电电池 45V Lid 13串 锂电电池 48V

LiE 14串 锂电电池 52V LiF 15串 锂电电池 56V

注：相同串数的电池可能有不同的叫法，标称电压中参数为一般客户统称的电压；本文中的锂电池为标称电压为3.6V或3.7V的三元、聚合物、钴酸锂、锰酸锂、锂离子电池，不包括标称电压为3.2V的磷酸铁锂电池。“代码”是自行设定选择电池规格和串数时液晶显示屏上显示的对应的英文字符。

三、电性能参数：

性能参数 Min Typ Max Unit

工作电压1 (低压型) 3.0 7.2 12.0 VDC

工作电压2 (常规型) 8.0 12.0 65.0 VDC

工作功耗 (液晶显示 背光显示) / 4.0 5.0 mA

待机功耗 (液晶显示 背光灭) / 100 120 uA

休眠功耗 (液晶不显示 背光灭) / 10 20 uA

背光触发电压 (F3模式下有效) / 100 300 mV

电压精度 / ±1.0 ±2.0 %

使用环境 -20 25 +70 ℃

设置步骤：

1、首先关闭电量显示模块电源，按住Kdn键不放，再给电量模块接通电源后松开Kdn键

2、调整到所需的对应型号后，重启电量显示模块即可正常使用 浙江谷得电子 Zhejiang goodeElectronics Co.,Ltd. 液晶电量显示模块GD-Y30-V1.6

浙江谷得电子有限公司 goode 五、尺寸及安装

开孔参考图 安装后参考图

外观尺寸 开孔尺寸

1. 裸板尺寸

1.1 模块长宽尺寸：53mm*25mm

1.2 液晶显示区尺寸：43mm*11.3mm

1.3 模块液晶显示屏到PCB底部的尺

寸：6mm

1.4 模块安装螺丝孔直径：2mm 六、版本修改记录

修改日期 修 改 内 容 版本号 确 认

合集下载

产品需求规格说明书3.0资料

产品需求规格说明书3.0资料

产品需求规格说明书3.0资料

-CAL-FENGHAI.-(YICAI)-Company One1

{飞机订票系统}

产品需求规格说明书

文件状态：

[ ] 草稿

[√ ] 正式发布

[ ] 正在修改 文件标识： 105-ABS-SEPG

当前版本：

作 者：

完成日期： 2013/7/16

机构图标

机构公开信息 版 本 历 史

版本/状态 作者 参与者 起止日期 备注

已完成 2013/7/15至

2013/7/15 此版本为草稿

已完成 2013/7/16至

2013/7/16 此版本为初稿

目 录

0. 文档介绍 ............................................................................................................... 1

文档目的 .......................................................................................................... 1

文档范围 .......................................................................................................... 1

读者对象 .......................................................................................................... 1

参考文档 .......................................................................................................... 1

QBZ-30型矿用隔爆型真空电磁起动器说明书解读

QBZ-30型矿用隔爆型真空电磁起动器说明书解读

1

QBZ-30 / 660(380)型

矿用隔爆型真空电磁起动器

防爆合格证号:2052055

安全标志编号：20051570

生产许可证号:XK06-123-00351

使用说明书 2

南京双京电器有限责任公司

1概述

1.1 QBZ-30/660（380）型矿用隔爆型真空电磁起动器（以下简称起动器）适用于含有爆炸

性气体（甲烷）和煤尘的矿井中，主要用于在交流 50Hz，电压660V（ 380V ）的线路中，控制

额定功率在15KW以下的防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换

相。

1.2 通过改换控制变压器 BK的接线（660V改为380V））并将漏电闭锁的检测端电子保 护器的A9改到B10（380V）的位置上，亦可作控制额定电压 380V，电流在额定电流以内防爆 三相异步电动机。

1.3 起动器的控制方式，可就地或远方控制，同时具有过载、断相、漏地闭锁和风电延时 闭锁等保护功能。

1.4型号的组成及代表意义

Q - 30/6p0（380）

----------- 额定电流、额定电压 真空

___________________________ 隔爆型 起动器

1.5 防爆型式：矿用隔爆型 防爆标志“ Exdl”

1.6使用环境条件

起动器在下列条件下可靠工作

a.海拔不超过 2000m;压力范围 80~110Kpa ;

b .运行环境温度为-20~+40 C；

c.在有沼气爆炸的混合物矿井中；

d .周围空气相对湿度不大于 95% （+25C）；

e. 与垂直面安装倾斜度不超过 15°;

f. 无显著摇动和冲击振动的地方；

g .无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；

h .无滴水的地方。

2结构特征与工作原理

2.1起动器由装在撬形托架上的长方形隔爆外壳， 本体组件及前门组件组成， 前门是采用

快开门型式，当前门上的闭锁螺栓解锁后可打开前门。

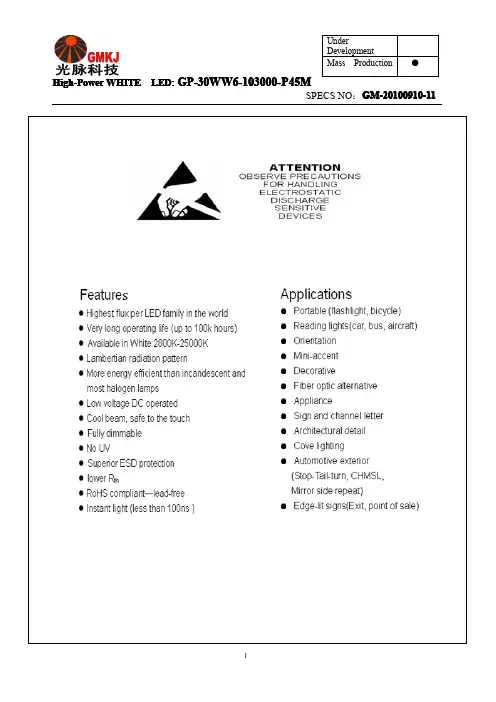

30w led规格书
