超特高压同塔4回输电线路工频电场强度的计算
周宏威;张少如;岳琪
【摘 要】通过对输电线路适当等效建模,应用模拟电荷法在输电线内部设置模拟线电荷,计算了超特高压同塔4回线路的导线表面电场强度和距地面1.5m处的工频电场强度,并与目前的特高压双回鼓型塔、单回猫头塔、单回酒杯塔和单回紧凑塔进行比较.结果表明,同塔4回线路的导线表面电场强度不高于其他塔型,同时地面工频电场强度要明显小于其他塔型.其理论依据为同塔的500 kV导线屏蔽了1 000
kV导线在地面方向的大部分电场.
【期刊名称】《上海电机学院学报》
【年(卷),期】2013(016)005
【总页数】5页(P268-271,291)
【关键词】特高压;同塔四回;电场强度;模拟电荷法
【作 者】周宏威;张少如;岳琪
【作者单位】东北林业大学机电工程学院,哈尔滨150040;东北林业大学机电工程学院,哈尔滨150040;东北林业大学信息与计算机工程学院,哈尔滨150040
【正文语种】中 文
【中图分类】TM751
同塔多回路在国际上应用比较普遍，尤其是在经济发达且人口密集的国家和地区。这些地区由于土地资源紧缺，线路走廊的投资占工程总投资的比重较大，同塔多回路的应用已非常广泛。近年来日本的电网架设多采用同塔2回超高压(330～765kV)和2回高压(35～220kV)线路的模式，如上面架设2回500kV线路、下面架设2回154kV或66kV线路等。德国由于人口密度高、工业发达、输送容量大、线路走廊紧张，也使用多回路杆塔。他们不仅有2回400kV与2回110kV 的同塔4回路线路，以及400kV同塔4回路线路，还有2回400kV、2回220kV和2回110kV 的同塔6回路线路。此外，美国也使用过3回345kV同塔的多回路线路。但国外均未架设包含特高压(1000kV及以上)的同塔多回输电线路。2011年1月，中国完成了首个双回 1000kV 与双回500kV同塔并架的同塔4回路钢管塔(简称四回塔)的全部真型试验项目。迄今为止，该四回塔是中国乃至世界上应用于一般线路工程的最高输电铁塔，是我国输电技术研究的重要突破，水平位居世界前列[2]。
浙江大学
硕士学位论文
超高压及特高压输电线路的电磁环境研究
姓名：胡白雪
申请学位级别：硕士
专业：电力系统及其自动化
指导教师：周浩
20060501浙江大学硕士学位论文
摘要
目前我国的电网结构，已经不能满足我国国民经济快速发展所需要的电力供
应，另外我国能源资源和负荷分布的特点也决定了我国势必要建设远距离、大容
量的特高压输电系统。根据国网建设有限公司的规划，近几年内将建设１０００ｋＶ
特高压输电线路。随着全球经济的不断发展和民众环境意识的增强，输电工程的
电磁环境问题越来越受到人们的关注。同时，电压等级发展到了特高压阶段，电
磁环境已经成为决定输电线路结构、影响建设费用等的重要因素。本文就交流超
高压及特高压输电线路电磁环境问题进行了研究。
输电线路的电磁环境参数主要包括工频电场、工频磁场、无线电干扰和可昕
噪声四个方面。本文利用加拿大ＳＥＳ公司出品的ＣＤＥＧＳ软件包对交流超高压以及特高压输电线路就这四个方面进行了详细的仿真研究。针对每个电磁环境参
数，分别介绍了其理论计算方法、主要影响因素、降低措施以及相关标准等，并
对工频电磁场的生态效应进行了阐述。本文着重研究了特高压输电线路的工频电
磁场降低措施，并提出了在特高压输电线路下方架设屏蔽线和架设低压输电线路
来降低输电线路下方工频电磁场的方法，并对其进行了详尽的仿真。仿真结果表
明：在相导线与地面之间安装几根屏蔽线可以明显减小输电线路下方的电磁场。
而在特高压输电线路下方架设低压线路如２２０ｋＶ线路也可以大大减小输电线路
下方的工频电磁场，甚至比前一种方法效果更好，这种方法可以节省输电走廊、
节约土地。对于无线电干扰浙江大学硕士学位论文
ＡｂｓｔＩ浊ｃｔ
Ｎａｗａｄａｙｓ，ｍｅｐａｗｅｒｓｙｓｔｅｍｓ乜咖ｅｏｆｏｕｒｃｏｕｎｔ珂ｃａｎｎｏｔｓｕｐｐｌｙｅｎｏｕｇｈｐｏｗｅｒｆｏｒｏｕｒｃｏｕｎｔｒｙ’ｓｃｃｏｎｏｍｉｃｄｅｖｅｌｏｐｍｅｍ，ａｎｄｔｌｌｅｄｉ蛐ｂｍｉｏｎｏｆｅｎｅ唱ｙｒｅｓｏｕｒｃｅａ１１ｄｌｏａｄｄｅｔｅｎｎｉＩｌｅｔｌｌａｔ、ＶｅｈａＶｅｔｏｃｏｎｓ劬ＪｃｔｌｏＩ培ｄｉｓｔａｎｃｅ，ｇｒｅａｔｃａｐａｂｉｌｉｔｙＵＨｖ廿ａｎｓｍｉｓｓｉｏｎｌ沁．Ｗｔｈ也ｅ出ｏｂａｌｅｃｏｎｏｍｉｃｄｅｖｅｌｏｐｍｅｎｔａｎｄｐｅｏｐｌｅ’ｓｉｎｃｒｅａｓ血ｇ锄ｖｉｒｏ啪ｅｍａｗａｒｅｎｅｓｓ，ｔｈｅｅｌｅｃ订ｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔａｌ
2009特高压输电技术国际会议论文集 1

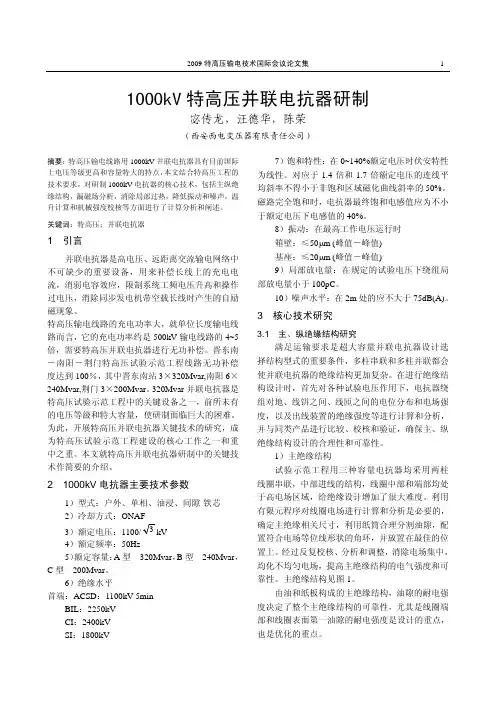

1000kV特高压并联电抗器研制
宓传龙，汪德华，陈荣
（西安西电变压器有限责任公司）
摘要：特高压输电线路用1000kV并联电抗器具有目前国际上电压等级更高和容量特大的特点，本文结合特高压工程的技术要求，对研制1000kV电抗器的核心技术，包括主纵绝缘结构，漏磁场分析，消除局部过热，降低振动和噪声，温升计算和机械强度校核等方面进行了计算分析和阐述。
关键词：特高压；并联电抗器
1 引言
并联电抗器是高电压、远距离交流输电网络中
不可缺少的重要设备，用来补偿长线上的充电电
流，消弱电容效应，限制系统工频电压升高和操作
过电压，消除同步发电机带空载长线时产生的自励
磁现象。
特高压输电线路的充电功率大，就单位长度输电线
路而言，它的充电功率约是500kV输电线路的4~5
倍，需要特高压并联电抗器进行无功补偿。晋东南
－南阳－荆门特高压试验示范工程线路无功补偿
度达到100％，其中晋东南站3×320Mvar,南阳6×
240Mvar,荆门3×200Mvar。320Mvar并联电抗器是
特高压试验示范工程中的关键设备之一，前所未有
的电压等级和特大容量，使研制面临巨大的困难。
为此，开展特高压并联电抗器关键技术的研究，成
为特高压试验示范工程建设的核心工作之一和重
中之重。本文就特高压并联电抗器研制中的关键技
术作简要的介绍。
2 1000kV电抗器主要技术参数
1）型式：户外、单相、油浸、间隙-铁芯
2）冷却方式：ONAF
3）额定电压：1100/3kV 4）额定频率：50Hz
5）额定容量：A型 320Mvar，B型 240Mvar，
C型 200Mvar。
6）绝缘水平
首端：ACSD：1100kV 5min
BIL：2250kV
CI：2400kV
SI：1800kV 7）饱和特性：在0~140%额定电压时伏安特性
为线性。对应于1.4倍和1.7倍额定电压的连线平
均斜率不得小于非饱和区域磁化曲线斜率的50%。
龙源期刊网

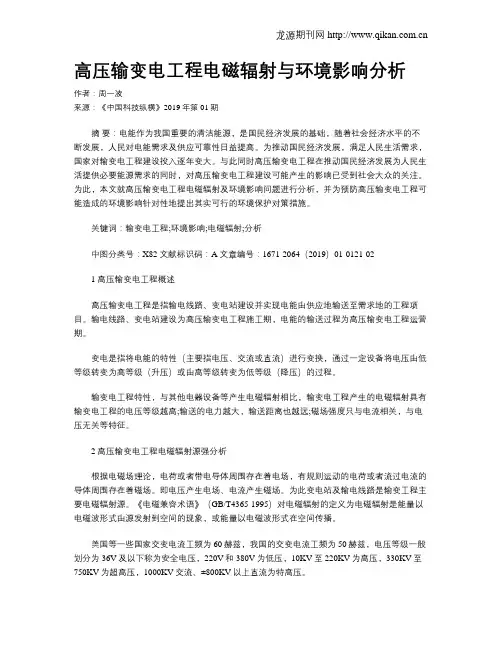

高压输变电工程电磁辐射与环境影响分析
作者：周一波
来源：《中国科技纵横》2019年第01期
摘 要：电能作为我国重要的清洁能源，是国民经济发展的基础，随着社会经济水平的不断发展，人民对电能需求及供应可靠性日益提高。为推动国民经济发展，满足人民生活需求，国家对输变电工程建设投入逐年变大。与此同时高压输变电工程在推动国民经济发展为人民生活提供必要能源需求的同时，对高压输变电工程建设可能产生的影响已受到社会大众的关注。为此，本文就高压输变电工程电磁辐射及环境影响问题进行分析，并为预防高压输变电工程可能造成的环境影响针对性地提出其实可行的环境保护对策措施。
关键词：输变电工程;环境影响;电磁辐射;分析
中图分类号：X82 文献标识码：A 文章编号：1671-2064（2019）01-0121-02
1 高压输变电工程概述
高压输变电工程是指输电线路、变电站建设并实现电能由供应地输送至需求地的工程项目。输电线路、变电站建设为高压输变电工程施工期，电能的输送过程为高压输变电工程运营期。
变电是指将电能的特性（主要指电压、交流或直流）进行变换，通过一定设备将电压由低等级转变为高等级（升压）或由高等级转变为低等级（降压）的过程。
输变电工程特性，与其他电器设备等产生电磁辐射相比，输变电工程产生的电磁辐射具有输变电工程的电压等级越高;输送的电力越大，输送距离也越远;磁场强度只与电流相关，与电压无关等特征。
2 高压输变电工程电磁辐射源强分析
根据电磁场理论，电荷或者带电导体周围存在着电场，有规则运动的电荷或者流过电流的导体周围存在着磁场。即电压产生电场、电流产生磁场。为此变电站及输电线路是输变工程主要电磁辐射源。《电磁兼容术语》（GB/T4365-1995）对电磁辐射的定义为电磁辐射是能量以电磁波形式由源发射到空间的现象，或能量以电磁波形式在空间传播。
