锂电池充电及低功耗待机方案

锂电充电芯片lp2805静态电流

锂电充电芯片LP2805是一种常见的电池管理芯片，主要用于锂电池的充电控制和保护。在这篇文章中，我将向你介绍关于LP2805的静态电流以及相关信息。

静态电流是指在芯片处于待机或休眠状态时的电流消耗。在电池管理中，降低静态电流对于延长电池寿命和提高充电效率至关重要。因此，了解LP2805的静态电流是非常重要的。

LP2805芯片是一种具有低静态电流的充电管理芯片。通过采用先进的电源管理技术和优化的电路设计，它能够在待机状态下最小化功耗。据厂家数据显示，LP2805的典型静态电流仅为几微安（uA），这使其在低功耗应用中得到了广泛的应用。

静态电流的降低对于延长锂电池的使用时间和提高系统效率至关重要。在休眠状态下，LP2805通过控制电荷泵的工作来降低静态电流。电荷泵能够将输入电流转换为高电压，并存储在补偿电容器中，从而实现供电的效果。当电池电量下降时，LP2805会自动进入休眠状态，并降低其静态电流，以节省电池能量。 此外，LP2805还具有电流限制和短路保护功能，可防止外部电路短路或异常电流对电池和芯片造成损害。它能够智能地控制充电电流，并监测充电状态和电池温度，从而确保安全和可靠的充电过程。

除了低静态电流外，LP2805还具有其他诸多优势。例如，它支持多种输入电源和电池类型，适用于各种应用场景。它还可以根据不同的应用需求进行配置和调整，以提供最佳的充电性能和效率。

总之，锂电充电芯片LP2805具有低静态电流以及其他诸多优势。通过有效地降低电池的功耗和增强充电管理能力，它可以延长电池寿命、提高充电效率，并在各种应用场景中发挥重要作用。希望本文对你了解LP2805的静态电流有所帮助。

1 / 14

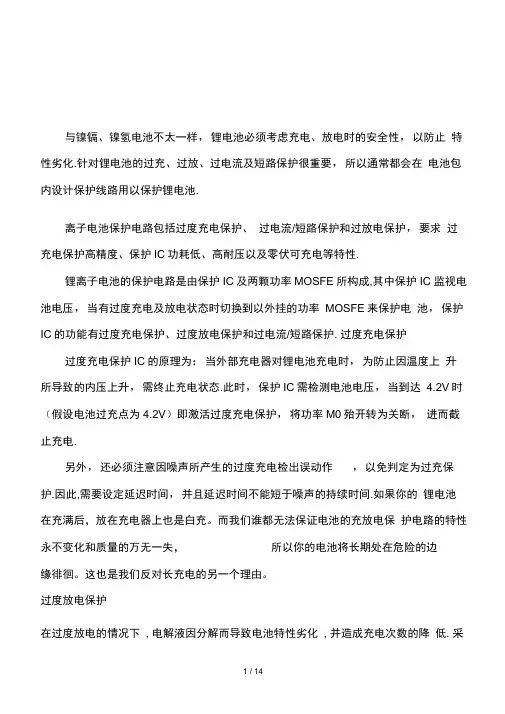

与镍镉、镍氢电池不太一样，锂电池必须考虑充电、放电时的安全性，以防止 特性劣化.针对锂电池的过充、过放、过电流及短路保护很重要，所以通常都会在 电池包内设计保护线路用以保护锂电池.

离子电池保护电路包括过度充电保护、 过电流/短路保护和过放电保护，要求 过充电保护高精度、保护IC功耗低、高耐压以及零伏可充电等特性.

锂离子电池的保护电路是由保护IC及两颗功率MOSFE所构成,其中保护IC 监视电池电压，当有过度充电及放电状态时切换到以外挂的功率 MOSFE来保护电 池，保护IC的功能有过度充电保护、过度放电保护和过电流/短路保护. 过度充电保护

过度充电保护IC的原理为：当外部充电器对锂电池充电时，为防止因温度上 升所导致的内压上升，需终止充电状态.此时，保护IC需检测电池电压，当到达 4.2V时（假设电池过充点为4.2V）即激活过度充电保护，将功率M0殆开转为关断， 进而截止充电.

另外，还必须注意因噪声所产生的过度充电检出误动作 ，以免判定为过充保

护.因此,需要设定延迟时间，并且延迟时间不能短于噪声的持续时间.如果你的 锂电池在充满后，放在充电器上也是白充。而我们谁都无法保证电池的充放电保 护电路的特性永不变化和质量的万无一失， 所以你的电池将长期处在危险的边

缘徘徊。这也是我们反对长充电的另一个理由。

过度放电保护

在过度放电的情况下 , 电解液因分解而导致电池特性劣化 , 并造成充电次数的降 低. 采2 / 14

用锂电池保护 IC 可以避免过度放电现象发生 , 实现电池保护功能 . 过度放电保护 IC

原理: 为了防止锂电池的过度放电状态 , 假设锂电池接上负载 , 当 锂电池电压低于其过度放电电压检测点 （ 假定为 2.3V） 时将激活过度放电保护 , 使 功率MOSFE由开转变为关断而截止放电，以避免电池过度放电现象发生，并将电 池保持在低静态电流的待机模式 , 此时的电流仅 0.1uA.

济南大学泉城学院

毕业设计方案

题 目 基于单片机的锂离子电池

充电系统设计

专 业 电气工程及其自动化

班 级 1301班

学 生 姚良洁

学 号 2013010873

指导教师 张兴达 魏志轩

二〇一七年四月十日

毕业设计方案

济南大学泉城学院

- 1 - 学院 工学院 专业 电气工程及其自动化

学生 姚良洁 学号 2013010873

设计题目 基于单片机的锂离子电池充电系统设计

一、选题背景与意义

1。 国内外研究现状

自90年代以来，中国正日趋成为世界上最大的电池生产国和最大的电池消耗国。随着科技的发展，人们对身边电子产品的数字化、自动化和效率的要求越来越高。便携式电池成为用户的首选,随着各式各样的电池出现，用户在选用电池时，在考虑到电池的环保、性价比的同时,更加注重电池的便携性。正因为锂离子电池具有高的体积比能量和环保性能，符合当前世界电池技术的发展趋势,逐渐成为市场的主流[1]。我国锂电池行业的年增长率已超过20％,2016年电池总体需求量达到50亿块左右。可见，在当前和今后相当一段时间，锂电池将成为我国电池工业的龙头。

虽然我国已是仅次于日本的锂离子电池生产大国,市场增长空间巨大，但并非强国,在全球锂离子电池产业仍处于低端。随着手机用户的日益增多，如何保养手机也成为了众多手机使用者面临的一个实际问题，而手机电池作为手机的一个重要组成部分，直接影响了使用寿命和性能.智能手机的屏幕越来越大，功能越来越多，现有的锂离子电池产品越来越难以满足需求，选择合适的充电器，可以延长我们的手机锂离子电池的使用寿命。

TPS61099BQ25100AMSP430

FR2100

BQ24073LDO

TPS7A05USB+Charging CaseEarbud2.5V

USB-

1ZHCU499–May2018TIDUEA6—/sc/techlit/TIDUEA6无线耳塞电池充电器超低待机功耗参考设计TIDesigns：TIDA-050007无线耳塞电池充电器超低待机功耗参考设计

说明全新的无线耳塞通过其便携盒内的电池充电，这一独特的设计需要小尺寸的解决方案以及高效组件。此外，随着市场需求的增加，商家会更加积极地推出功能相同但价格更为低廉的产品。这一超低功耗参考设计包含了一个通过USB输入供电的充电盒电池和升压转换器。资源TIDA-050007设计文件夹TPS61099产品文件夹BQ24073产品文件夹BQ25100A产品文件夹MSP430FR2100产品文件夹TPS7A05产品文件夹TLV713P产品文件夹

咨询我们的E2E™专家特性•18µA超低待机电流•充电盒最高可提供1.5A快速充电电流•在输入高于输出时，支持直通模式。•充电效率超过85%•小尺寸解决方案•支持的耳塞充电电流最低为1mA应用•充电盒•便携式音频产品

该TI参考设计末尾的重要声明表述了授权使用、知识产权问题和其他重要的免责声明和信息。

2ZHCU499–May2018TIDUEA6—/sc/techlit/TIDUEA6无线耳塞电池充电器超低待机功耗参考设计1KeySystemSpecifications表1.KeySystemSpecificationsPARAMETERTESTCONDITIONVALUEChargingCaseStandbyCurrentNoUSBinput,noloadatboostoutput.<20uAFastChargingCurrent,VBAT1–40°Cto85°C,5VUSB600mAChargingTerminationCurrent,VBAT1–40°Cto85°C,5VUSB10mAFastChargingCurrent,VBAT2–40°Cto85°C,4.5VInput192mAChargingTerminationCurrent,VBAT2–40°Cto85°C,4.5VInput2mAEfficiency,VBAT1input(4.0V)toVBAT2output(3.6V)>80%Efficiency,VBAT1input(4.0V)toVBAT2output(4.0V)>80%Efficiency,VBAT1input(4.0V)toVBAT2output(4.2V)>80%2SystemDescriptionThefast-growingmarketofchargingcasesbringsbigopportunitiesaswellaschallengesforthepowerdesigner.Thelimitedproductsizedrivesthepowerefficiencytobeverycritical.Hugevolumesalsodrivesthemarkettobecost-sensitive.Agoodtradeoffshouldbemadebetweenthesolutioncostandperformance.Atahighlevel,thisreferencedesignconsistsofaboostconverter,alinearregulator,anMCUandthreechargers.Toachievethetargetofultra-lowstandbycurrent,allthecomponentsshouldsupportultralowpoweroperationmode.InthisUltra-lowStandbyPowerReferenceDesign,achargergetspowerfromtheUSBinputandchargesthechargingcasebattery(BAT1)asshowninFigure1blockdiagram.Thischargersuppliestheboostconverteraswell.Theboostconverterboostsuptheinputvoltage,suppliedfromtheOUTpinofthecharger,toprovidepowertothebatteriesdownstreamintheearbuds.Chargersarealsoneededintheearbudstogetpowerfromtheoutputoftheboostconvertertochargethebatteriesintheearbuds(BAT2).Mostapplicationshavea5.0-Vfixedboostoutputvoltage,significantlyreducingthechargingefficiency,especiallywhenBAT1ishigherthanBAT2.Thedesigndescribedhereprovidesanewsolutiontoextendthechargingcyclesbyadoptinganinnovationalpass-throughmodeanddynamicallyadjustingtheoutputvoltageoftheboostconverter.Tobalancethecostandefficiency,thelinearchargersareadoptedinboththechargingcaseandearbuds.Thelinearchargerinthechargingcaseshouldsupportatleast1Aloadandsupportspowerpathdynamicmanagementfunction.BecausemostoftheBAT1batteryhasacapacityhigherthan400mA·Hthischargershouldprovidethepowertotheboostconverteratthesametime.Thelinearchargersintheearbudscanbepackagedinaverytinysizebecausethechargingcurrentislessthan200mA.EnabledbyTI'sultra-lowpowerdevices(BoostConverter,Linearregulator,Linearcharger,andFRAMMicrocontroller(MCU)),thisTIDesignachieveslessthan20µAstandbycurrenttoextendcharging-casebatterylifetime.Lessthan1.6%batterycapacityisconsumedbythisstandbycurrenteachmonthfora600mA·Hbattery.
