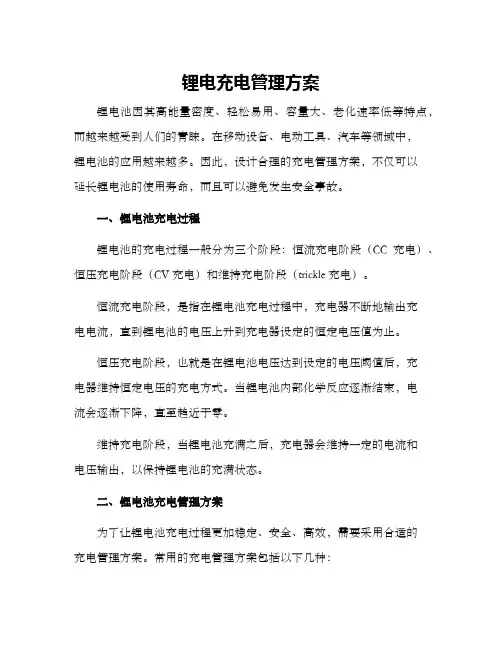

锂电池充电保护方案计划

锂电充电管理方案锂电池因其高能量密度、轻松易用、容量大、老化速率低等特点，而越来越受到人们的青睐。

在移动设备、电动工具、汽车等领域中，锂电池的应用越来越多。

因此，设计合理的充电管理方案，不仅可以延长锂电池的使用寿命，而且可以避免发生安全事故。

一、锂电池充电过程锂电池的充电过程一般分为三个阶段：恒流充电阶段（CC充电）、恒压充电阶段（CV充电）和维持充电阶段（trickle充电）。

恒流充电阶段，是指在锂电池充电过程中，充电器不断地输出充电电流，直到锂电池的电压上升到充电器设定的恒定电压值为止。

恒压充电阶段，也就是在锂电池电压达到设定的电压阈值后，充电器维持恒定电压的充电方式。

当锂电池内部化学反应逐渐结束，电流会逐渐下降，直至趋近于零。

维持充电阶段，当锂电池充满之后，充电器会维持一定的电流和电压输出，以保持锂电池的充满状态。

二、锂电池充电管理方案为了让锂电池充电过程更加稳定、安全、高效，需要采用合适的充电管理方案。

常用的充电管理方案包括以下几种：1.恒定电流恒定电压充电方案恒定电流恒定电压充电方案（Constant Current Constant Voltage，CCCV）是一种广泛采用的锂电池充电管理方案，适用于绝大多数锂电池的充电过程。

该方案具有以下特点：•利用恒定电流充电，可以最大化利用锂电池的充电能力，缩短充电时间；•恒定电流与恒定电压的两阶段设计，可以避免过度充电，保护锂电池的安全性；•该方案相对简单，实现成本比较低。

2.恒定电流变定电压充电方案恒定电流变定电压充电方案（Constant Current Variable Voltage，CCVV）与CCCV方案相似，但是在充电过程中会变动电压值。

该充电方案一般适用于高容量锂电池的充电过程中，具有以下特点：•恒定电流设计可以最大化利用锂电池的充电能力；•电流变化的前期设计，可以提高充电效率，缩短充电时间；•该方案相对于CCCV方案来说，可以更准确地控制锂电池的充电状态。

锂电保护方案近年来，锂电池作为一种高能量密度、长寿命、轻便便携的能源存储装置，广泛应用于电子产品、电动车辆、储能系统等领域。

然而，锂电池的过充、过放、过流等问题也不容忽视，存在一定的安全风险。

因此，为了确保锂电池的安全性和可靠性，科学家们不断研究和改进锂电保护方案，以提高锂电池的使用寿命和安全性。

一、电池管理系统(BMS)电池管理系统(Battery Management System, BMS) 是一种集成电子设备，用于监控和控制锂电池组。

它通过采集电池组的电流、电压、温度等实时数据，并进行实时分析，以确保锂电池的性能和安全。

BMS主要包括电池状态估计、均衡管理、温度控制、电池保护等功能。

其中，电池保护是BMS的核心功能之一，它能够监测和防止电池过充、过放、过流等问题。

二、保护电路设计在锂电池中，保护电路是一种关键的组件，用于监测和保护锂电池免受过载、过放和短路等情况的损害。

保护电路通常包括保护IC、保护电路板和保险丝等。

保护IC是一个集成电路芯片，能够实时监测电池的电压和电流，并在电池工作时提供过压和欠压保护。

保护电路板是一个用于连接保护IC和电池组的金属板，其主要功能是传输电流和信号。

保险丝则是一种安全装置，能够在电流过大时切断电路，防止火灾和爆炸等事故的发生。

三、温度管理温度是锂电池工作时需要特别关注的因素之一。

高温会导致锂电池内部化学反应过程加速，从而缩短其使用寿命；而低温下，锂电池的性能会明显下降。

为了确保锂电池的长寿命和高性能，科学家们提出了多种温度管理方案。

比如，通过添加温度传感器和温度控制器，实时监测电池温度并控制其工作温度范围；通过改进电池材料和结构，提高锂电池的热稳定性和散热性能。

四、充电与放电控制充电与放电控制是保护锂电池的另一个重要方面。

过充会导致电池容量的损失和安全隐患，而过放则会加速电池老化。

因此，科学家们提出了一系列充放电控制策略，以延长锂电池的寿命。

比如，在充电过程中，可以采用恒流充电、恒压充电和截止充电等方式，以避免电池的过充；在放电过程中，可以设置过放电保护电路，防止电池过放。

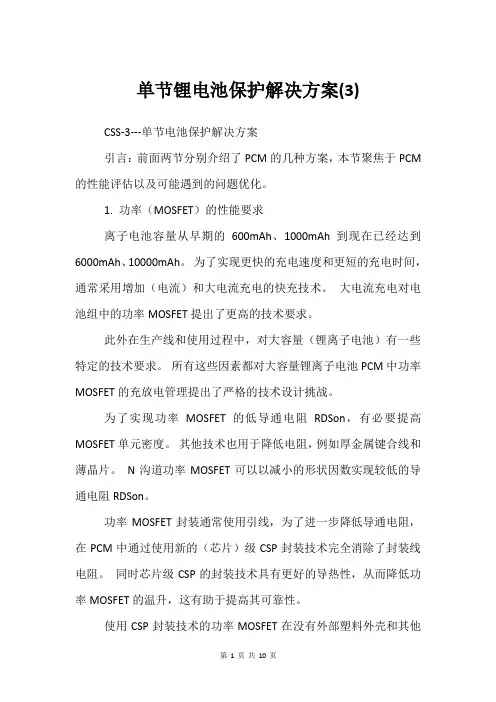

单节锂电池保护解决方案(3)CSS-3---单节电池保护解决方案引言：前面两节分别介绍了PCM的几种方案，本节聚焦于PCM 的性能评估以及可能遇到的问题优化。

1. 功率（MOSFET）的性能要求离子电池容量从早期的600mAh、1000mAh到现在已经达到6000mAh、10000mAh。

为了实现更快的充电速度和更短的充电时间，通常采用增加（电流）和大电流充电的快充技术。

大电流充电对电池组中的功率MOSFET提出了更高的技术要求。

此外在生产线和使用过程中，对大容量（锂离子电池）有一些特定的技术要求。

所有这些因素都对大容量锂离子电池PCM中功率MOSFET的充放电管理提出了严格的技术设计挑战。

为了实现功率MOSFET的低导通电阻RDSon，有必要提高MOSFET单元密度。

其他技术也用于降低电阻，例如厚金属键合线和薄晶片。

N沟道功率MOSFET可以以减小的形状因数实现较低的导通电阻RDSon。

功率MOSFET封装通常使用引线，为了进一步降低导通电阻，在PCM中通过使用新的（芯片）级CSP封装技术完全消除了封装线电阻。

同时芯片级CSP的封装技术具有更好的导热性，从而降低功率MOSFET的温升，这有助于提高其可靠性。

使用CSP封装技术的功率MOSFET在没有外部塑料外壳和其他材料保护的情况下，在PCM生产过程中会受到各种热应力和（机械）应力的影响，例如（PCB）板的焊接过程，这可能会导致模具开裂的高风险。

因此应使用各种技术，例如在功率MOSFET芯片表面涂覆新材料，以确保其抵抗机械应力和热应力的能力，并提高可靠性。

短路能力大容量锂离子电池在应用中，特别是在极端条件下，如输出负载短路，会有非常大的电流通过电池。

当IC（检测）到输出过流时，它将延迟一段时间以进行保护动作。

在延迟时间期间，MOSFET的工作电流非常大，这要求MOSFET对大电流应力具有鲁棒性，因此所有锂离子电池都需要进行短路测试。

理论上芯片尺寸越大，对短路电流的鲁棒性越强。

锂电池保护电路设计方案锂电池材料组成及性能探析首先咱们来了解一下锂电池的材料组成，锂离子电池的性能主要取决于所用电池内部材料的结构和性能。

这些电池内部材料包括负极材料、电解质、隔膜和正极材料等。

其中正、负极材料的选择和质量直接决定锂离子电池的性能与价钱。

因此廉价、高性能的正、负极材料的研究一直是锂离子电池行业发展的重点。

负极材料一般选用碳材料，目前的发展比较成熟。

而正极材料的开发已经成为制约锂离子电池性能进一步提高、价钱进一步降低的重要因素。

在目前的商业化生产的锂离子电池中，正极材料的本钱大约占整个电池本钱的40%左右，正极材料价钱的降低直接决定着锂离子电池价钱的降低。

对锂离子动力电池尤其如此。

比如一块电话用的小型锂离子电池大约只需要5克左右的正极材料，而驱动一辆公共汽车用的锂离子动力电池可能需要高达500千克的正极材料。

虽然从理论上能够用作锂离子电池正极材料种类很多，常见的正极材料主要成份为LiCoO2，充电时，加在电池两极的电势迫使正极的化合物释出锂离子，嵌入负极分子排列呈片层结构的碳中。

放电时，锂离子则从片层结构的碳中析出，从头和正极的化合物结合。

锂离子的移动产生了电流。

这就是锂电池工作的原理。

锂电池充放电管理设计锂电池充电时，加在电池两极的电势迫使正极的化合物释出锂离子，嵌入负极分子排列呈片层结构的碳中。

放电时，锂离子则从片层结构的碳中析出，从头和正极的化合物结合。

锂离子的移动产生了电流。

原理虽然很简单，但是在实际的工业生产中，需要考虑的实际问题要多得多：正极的材料需要添加剂来维持多次充放的活性，负极的材料需要在分子结构级去设计以容纳更多的锂离子;填充在正负极之间的电解液，除维持稳定，还需要具有良好导电性，减小电池内阻。

虽然锂离子电池有以上所说的各种长处，但它对保护电路的要求比较高，在利用进程中应严格避免出现过充电、过放电现象，放电电流也不宜过大，一般而言，放电速度不该大于。

锂电池的充电进程如图所示。

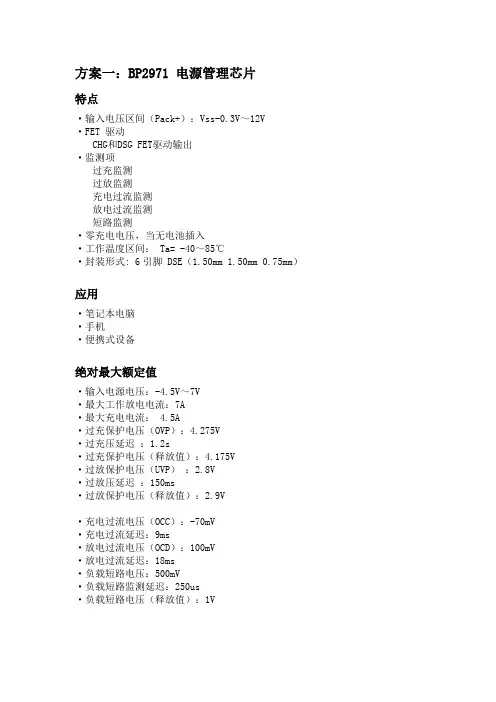

方案一：BP2971 电源管理芯片特点·输入电压区间（Pack+）：Vss-0.3V～12V·FET 驱动CHG和DSG FET驱动输出·监测项过充监测过放监测充电过流监测放电过流监测短路监测·零充电电压，当无电池插入·工作温度区间： Ta= -40～85℃·封装形式: 6引脚 DSE（1.50mm 1.50mm 0.75mm）应用·笔记本电脑·手机·便携式设备绝对最大额定值·输入电源电压：-4.5V～7V·最大工作放电电流：7A·最大充电电流： 4.5A·过充保护电压（OVP）：4.275V·过充压延迟：1.2s·过充保护电压（释放值）：4.175V·过放保护电压（UVP）：2.8V·过放压延迟：150ms·过放保护电压（释放值）：2.9V·充电过流电压（OCC）：-70mV·充电过流延迟：9ms·放电过流电压（OCD）：100mV·放电过流延迟：18ms·负载短路电压：500mV·负载短路监测延迟：250us·负载短路电压（释放值）：1V典型应用及原理图图1：BP2971应用原理图引脚功能NC（引脚1）：无用引脚。

COUT（引脚2）：充电FET驱动。

此引脚从高电平变为低电平，当过充电压被V-引脚所监测到DOUT（引脚3）：放电FET驱动。

此引脚从高电平变为低电平，当过放电压被V-引脚所监测到VSS (引脚4)：负电池链接端。

此引脚用于电池负极的接地参考电压BAT（引脚5）：正电池连接端。

将电池的正端连接到此管脚。

并用0.1uF的输入电容接地。

V-（引脚6）：电压监测点。

此引脚用于监测故障电压，例如过冲，过放，过流以及短路电压。

芯片功能原理图芯片功能性模式正常工作：该芯片同时检引脚5（BAT）引脚4（VSS）之间电压差和引脚6（V-）引脚4（VSS）之间的电压差去控制电池的充放电。

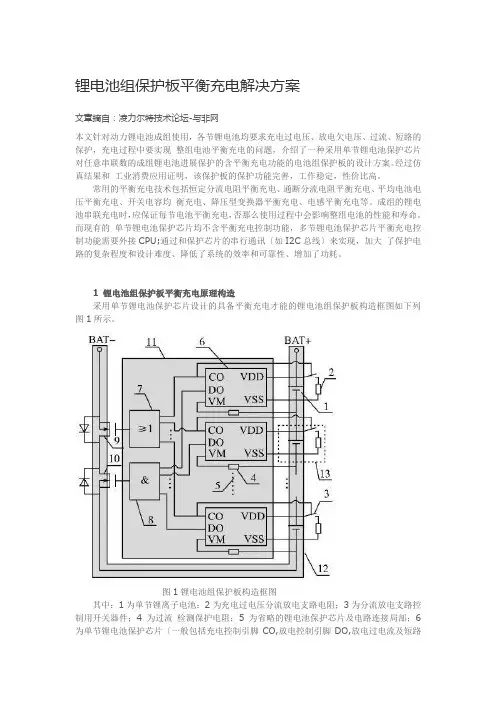

锂电池组保护板平衡充电解决方案文章摘自：凌力尔特技术论坛-与非网本文针对动力锂电池成组使用，各节锂电池均要求充电过电压、放电欠电压、过流、短路的保护，充电过程中要实现整组电池平衡充电的问题，介绍了一种采用单节锂电池保护芯片对任意串联数的成组锂电池进展保护的含平衡充电功能的电池组保护板的设计方案。

经过仿真结果和工业消费应用证明，该保护板的保护功能完善，工作稳定，性价比高。

常用的平衡充电技术包括恒定分流电阻平衡充电、通断分流电阻平衡充电、平均电池电压平衡充电、开关电容均衡充电、降压型变换器平衡充电、电感平衡充电等。

成组的锂电池串联充电时，应保证每节电池平衡充电，否那么使用过程中会影响整组电池的性能和寿命。

而现有的单节锂电池保护芯片均不含平衡充电控制功能，多节锂电池保护芯片平衡充电控制功能需要外接CPU;通过和保护芯片的串行通讯〔如I2C总线〕来实现，加大了保护电路的复杂程度和设计难度、降低了系统的效率和可靠性、增加了功耗。

1 锂电池组保护板平衡充电原理构造采用单节锂电池保护芯片设计的具备平衡充电才能的锂电池组保护板构造框图如下列图1所示。

图1锂电池组保护板构造框图其中：1为单节锂离子电池；2为充电过电压分流放电支路电阻；3为分流放电支路控制用开关器件；4为过流检测保护电阻；5为省略的锂电池保护芯片及电路连接局部；6为单节锂电池保护芯片〔一般包括充电控制引脚CO,放电控制引脚DO,放电过电流及短路检测引脚VM,电池正端VDD,电池负端VSS等〕；7为充电过电压保护信号经光耦隔离后形成并联关系驱动主电路中充电控制用MOS管栅极；8为放电欠电压、过流、短路保护信号经光耦隔离后形成串联关系驱动主电路中放电控制用MOS管栅极；9为充电控制开关器件；10为放电控制开关器件；11为控制电路；12为主电路；13为分流放电支路。

单节锂电池保护芯片数目根据锂电池组电池数目确定，串联使用，分别对所对应单节锂电池的充放电、过流、短路状态进展保护。

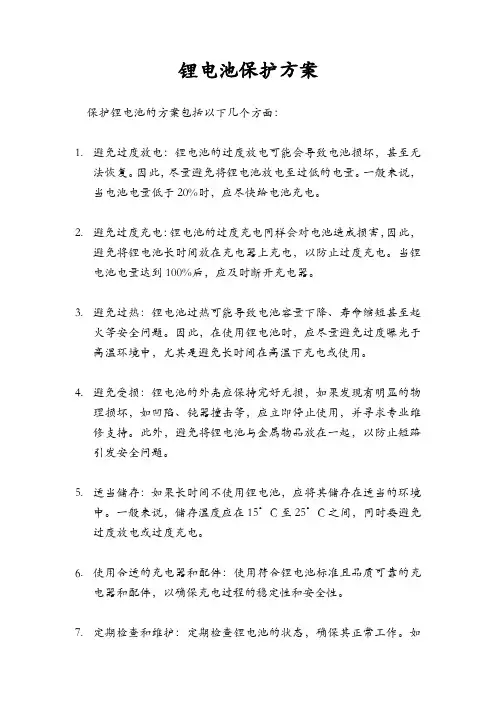

锂电池保护方案
保护锂电池的方案包括以下几个方面：
1.避免过度放电：锂电池的过度放电可能会导致电池损坏，甚至无
法恢复。

因此，尽量避免将锂电池放电至过低的电量。

一般来说，当电池电量低于20%时，应尽快给电池充电。

2.避免过度充电：锂电池的过度充电同样会对电池造成损害，因此，
避免将锂电池长时间放在充电器上充电，以防止过度充电。

当锂电池电量达到100%后，应及时断开充电器。

3.避免过热：锂电池过热可能导致电池容量下降、寿命缩短甚至起
火等安全问题。

因此，在使用锂电池时，应尽量避免过度曝光于高温环境中，尤其是避免长时间在高温下充电或使用。

4.避免受损：锂电池的外壳应保持完好无损，如果发现有明显的物
理损坏，如凹陷、钝器撞击等，应立即停止使用，并寻求专业维修支持。

此外，避免将锂电池与金属物品放在一起，以防止短路引发安全问题。

5.适当储存：如果长时间不使用锂电池，应将其储存在适当的环境
中。

一般来说，储存温度应在15°C至25°C之间，同时要避免过度放电或过度充电。

6.使用合适的充电器和配件：使用符合锂电池标准且品质可靠的充
电器和配件，以确保充电过程的稳定性和安全性。

7.定期检查和维护：定期检查锂电池的状态，确保其正常工作。

如
发现异常，如异常发热、容量明显下降等，应及时咨询专业人员或更换电池。

锂电池是一种高效、可靠的能源存储解决方案，但仍需妥善使用和保护。

遵循上述保护方案，可以最大程度地确保锂电池的使用安全性和性能稳定性。

如有需要或疑问，建议请咨询相关专业人士。

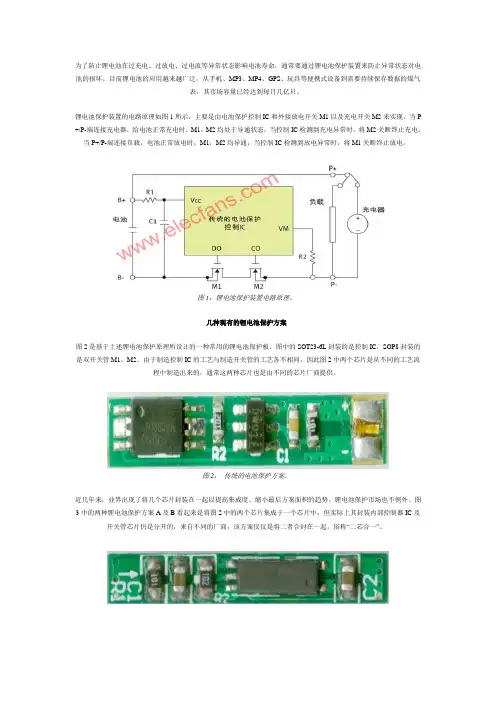

为了防止锂电池在过充电、过放电、过电流等异常状态影响电池寿命，通常要通过锂电池保护装置来防止异常状态对电池的损坏。

目前锂电池的应用越来越广泛，从手机、MP3、MP4、GPS、玩具等便携式设备到需要持续保存数据的煤气表，其市场容量已经达到每月几亿只。

锂电池保护装置的电路原理如图1所示，主要是由电池保护控制IC和外接放电开关M1以及充电开关M2来实现。

当P +/P-端连接充电器，给电池正常充电时，M1，M2均处于导通状态；当控制IC检测到充电异常时，将M2关断终止充电。

当P+/P-端连接负载，电池正常放电时，M1，M2均导通；当控制IC检测到放电异常时，将M1关断终止放电。

图1：锂电池保护装置电路原理。

几种现有的锂电池保护方案图2是基于上述锂电池保护原理所设计的一种常用的锂电池保护板。

图中的SOT23-6L封装的是控制IC，SOP8封装的是双开关管M1，M2。

由于制造控制IC的工艺与制造开关管的工艺各不相同，因此图2中两个芯片是从不同的工艺流程中制造出来的，通常这两种芯片也是由不同的芯片厂商提供。

图2：传统的电池保护方案。

近几年来，业界出现了将几个芯片封装在一起以提高集成度、缩小最后方案面积的趋势。

锂电池保护市场也不例外。

图3中的两种锂电池保护方案A及B看起来是将图2中的两个芯片集成于一个芯片中，但实际上其封装内部控制器IC及开关管芯片仍是分开的，来自不同的厂商，该方案仅仅是将二者合封在一起，俗称“二芯合一”。

由于内部两个芯片实际仍来自于不同厂商，外形不能很好匹配，因此导致最终封装形状各异，很多情况下不能采用通用封装。

这种封装体积比较大，又不能节省外围元件，所以这种“二芯合一”的方案实际上并省不了太多空间。

在成本方面，虽然两个封装的成本缩减成一个封装的成本，但由于这个封装通常比较大，有的不是通用封装，有的为了缩小封装尺寸，需要用芯片叠加的封装形式，因此与传统的两个芯片的方案相比，其成本优势并不明显。

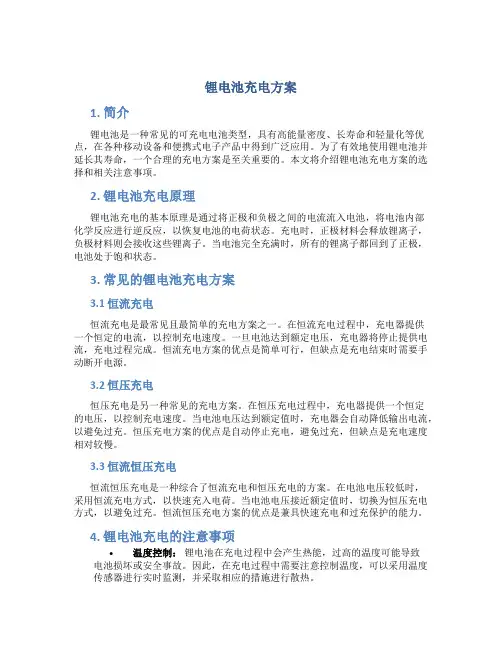

锂电池充电方案1. 简介锂电池是一种常见的可充电电池类型，具有高能量密度、长寿命和轻量化等优点，在各种移动设备和便携式电子产品中得到广泛应用。

为了有效地使用锂电池并延长其寿命，一个合理的充电方案是至关重要的。

本文将介绍锂电池充电方案的选择和相关注意事项。

2. 锂电池充电原理锂电池充电的基本原理是通过将正极和负极之间的电流流入电池，将电池内部化学反应进行逆反应，以恢复电池的电荷状态。

充电时，正极材料会释放锂离子，负极材料则会接收这些锂离子。

当电池完全充满时，所有的锂离子都回到了正极，电池处于饱和状态。

3. 常见的锂电池充电方案3.1 恒流充电恒流充电是最常见且最简单的充电方案之一。

在恒流充电过程中，充电器提供一个恒定的电流，以控制充电速度。

一旦电池达到额定电压，充电器将停止提供电流，充电过程完成。

恒流充电方案的优点是简单可行，但缺点是充电结束时需要手动断开电源。

3.2 恒压充电恒压充电是另一种常见的充电方案。

在恒压充电过程中，充电器提供一个恒定的电压，以控制充电速度。

当电池电压达到额定值时，充电器会自动降低输出电流，以避免过充。

恒压充电方案的优点是自动停止充电，避免过充，但缺点是充电速度相对较慢。

3.3 恒流恒压充电恒流恒压充电是一种综合了恒流充电和恒压充电的方案。

在电池电压较低时，采用恒流充电方式，以快速充入电荷。

当电池电压接近额定值时，切换为恒压充电方式，以避免过充。

恒流恒压充电方案的优点是兼具快速充电和过充保护的能力。

4. 锂电池充电的注意事项•温度控制：锂电池在充电过程中会产生热能，过高的温度可能导致电池损坏或安全事故。

因此，在充电过程中需要注意控制温度，可以采用温度传感器进行实时监测，并采取相应的措施进行散热。

•充电速度：锂电池的充电速度应根据电池规格来选择，过快的充电速度可能对电池造成损伤。

•过充保护：锂电池充电过程中需要注意过充的问题，一旦电池电压达到额定值，充电器应停止供电，避免过充。

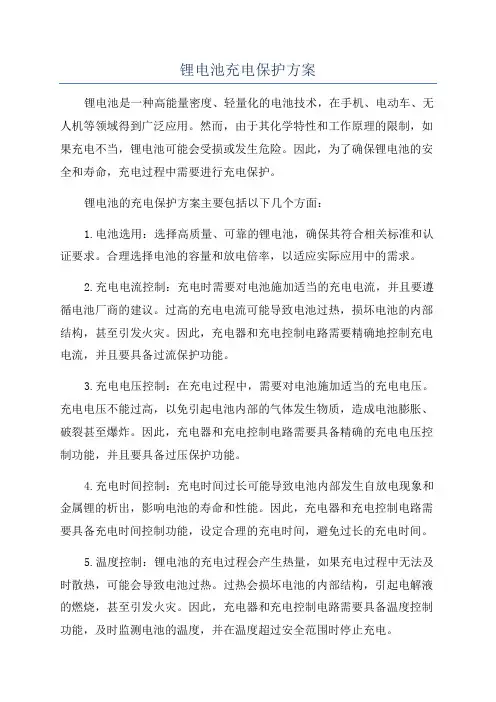

锂电池充电保护方案锂电池是一种高能量密度、轻量化的电池技术，在手机、电动车、无人机等领域得到广泛应用。

然而，由于其化学特性和工作原理的限制，如果充电不当，锂电池可能会受损或发生危险。

因此，为了确保锂电池的安全和寿命，充电过程中需要进行充电保护。

锂电池的充电保护方案主要包括以下几个方面：1.电池选用：选择高质量、可靠的锂电池，确保其符合相关标准和认证要求。

合理选择电池的容量和放电倍率，以适应实际应用中的需求。

2.充电电流控制：充电时需要对电池施加适当的充电电流，并且要遵循电池厂商的建议。

过高的充电电流可能导致电池过热，损坏电池的内部结构，甚至引发火灾。

因此，充电器和充电控制电路需要精确地控制充电电流，并且要具备过流保护功能。

3.充电电压控制：在充电过程中，需要对电池施加适当的充电电压。

充电电压不能过高，以免引起电池内部的气体发生物质，造成电池膨胀、破裂甚至爆炸。

因此，充电器和充电控制电路需要具备精确的充电电压控制功能，并且要具备过压保护功能。

4.充电时间控制：充电时间过长可能导致电池内部发生自放电现象和金属锂的析出，影响电池的寿命和性能。

因此，充电器和充电控制电路需要具备充电时间控制功能，设定合理的充电时间，避免过长的充电时间。

5.温度控制：锂电池的充电过程会产生热量，如果充电过程中无法及时散热，可能会导致电池过热。

过热会损坏电池的内部结构，引起电解液的燃烧，甚至引发火灾。

因此，充电器和充电控制电路需要具备温度控制功能，及时监测电池的温度，并在温度超过安全范围时停止充电。

6.充电器和充电控制电路的安全措施：为了进一步提高充电保护的可靠性，充电器和充电控制电路需要具备一系列安全措施，例如过流保护、过压保护、温度保护、短路保护等。

同时，还应该定期检测和维护充电器和充电控制电路，确保其正常工作。

综上所述，锂电池充电保护方案需要对电池的电流、电压、时间和温度进行控制，并且充电器和充电控制电路需要具备一系列安全措施。

锂电池特性首先，问一句简单的问题，为什么很多电池都是锂电池？锂电池，工程师对它都不会感到陌生。

在电子产品项目开发的过程中，尤其是遇到电池供电的类别项目，工程师就会和锂电池打交道。

这是因为锂电池的电路特性决定的。

众所周知，锂原子在化学元素周期表中排在第三位，包含3个质子与3个电子，其中3个电子在锂原子核内部的分布对它的化学与物理特性起到决定性作用。

元素周期表锂原子核外层的3个电子，只有最外层的1个电子是自由电子，另外2个电子不属于自由电子，也就是不参与锂原子的电子性能。

为什么会选用锂元素作为电池的材料呢？这是因为，锂原子虽然最外层只有1个电子，但它的相对原子质量却仅仅只有7。

换句话说，在相同的质量密度条件下，锂原子所带的电能是最多的。

以铝元素为例进行对比，可以直观的得出结论。

铝元素，在元素周期表排在13位，最外层自由移动的电子数是3，相对原子质量是27。

也就是如果用质量为27的铝元素制造电池，它的电能是3；如果用相同质量为27的锂元素制造电池，它的电能是27*（1/7），大约为3.86。

显然，在电能方面，锂元素的3.86是要超过铝元素的3。

这就是为什么锂电池如此受欢迎的原因理论解释。

锂电池的充电电路在了解完锂电池的基本电路特性后，工程师在开发带有锂电池供电的项目时，就会面临锂电池的充电电路问题。

锂电池的电压为3.0V ~ 4.2V 之间变化，也就是锂电池的最大电压为4.2V，最小电压为3.0V。

最大电压与最小电压，对于锂电池而言，隐藏着什么电路含义呢？单节锂电池最大电压是4.2V，也就是锂电池两端能承受的极限电压不超过4.2V；最小电压为3.0V，也就是锂电池两端的极限放电电压不低于3.0V；换言之，它的另外一层电路意义是锂电池在接收外界的充电电路充电，它的最后充电电压不能高于4.2V；锂电池在向外界负载提供工作电源，它最后消耗的电压会停留在3.0V；基于此，如果工程师将常用的5V/1A或者5V/2A规格的充电器，对锂电池进行直接充电，这样是否可以呢？充电器显然是不行的。

单节锂电池保护方案引言锂电池是一种常用的充电电池，广泛应用于各个领域，如移动电子设备、无人机、电动汽车等等。

然而，由于锂电池具有高能量密度和高电压的特点，当不正确使用或在充电、放电等操作过程中出现故障时，可能会引发严重的安全问题，如过充、过放、过流、短路等。

因此，为了确保锂电池的安全稳定运行，需要采取一系列有效的保护措施和方案。

1. 检测机制为了实现对锂电池的保护，首先需要对其状态进行监测和检测。

常见的检测机制包括电压检测、温度检测和电流检测。

•电压检测：通过监测锂电池的电压，可以及时发现并预防过充和过放的情况。

一般采用电压比较器或模拟电路来实现电压检测功能。

•温度检测：锂电池的过高温度可能会导致电池的损坏或爆炸。

因此，引入温度传感器可以及时监测锂电池的温度，当温度超过设定阈值时，触发保护措施。

•电流检测：电池的过大电流可能会导致电池的过热和损坏。

因此，引入电流传感器可以监测电池的放电和充电电流，以确保电流在安全范围内。

2. 保护方案针对锂电池可能出现的问题，可以采取以下保护方案：过充是指在充电过程中电池电压超过允许的最大值。

过充可能导致电池内部产生气体，电池体积膨胀甚至爆炸。

为防止过充，可以采用以下措施：•电压保护回路：通过设置电压比较器，当电池电压超过设定阈值时，关闭充电电路，以防止电池继续充电。

•电压均衡电路：在多节电池组中，由于每节电池可能存在微小差异，充电过程中容易导致某些电池过充。

通过引入电压均衡电路，可以在充电过程中将电池的电压进行均衡，避免过充现象的发生。

过放是指在放电过程中电池电压降低到不可逆性损害的程度。

过度放电可能会导致电池内部结构的损坏，影响电池的性能和寿命。

为了防止过放，可以采取以下措施：•电压保护回路：通过设置电压比较器，当电池电压降低到设定阈值时，关闭放电电路，以防止电池继续放电。

2.3 过流保护过流是指电池充放电过程中电流超过设定阈值的情况。

过大的电流可能会导致电池的过热和损坏。

锂电充电管理方案随着科技的飞速发展，人们对电力的需求不断增加，特别是移动通信、移动办公等领域，对电力的需求更加迫切。

锂电池因其高能量密度、长寿命、低自放电率等优点，成为移动电源的首选。

但是，由于锂电池具有一定的危险性，因此，如何安全地进行充电就变得尤为重要。

锂电池基本特性锂电池的正极材料为氧化锂、酸化锂或者铁磷酸锂等，负极材料为石墨、碳或锂金属。

锂电池具有以下的基本特性：1.高能量密度：锂电池的能量密度为Ni-Cd电池的两倍以上，而且比Ni-MH电池还要高出40%以上。

2.长寿命：锂电池的寿命比Ni-Cd电池和Ni-MH电池更长，能够循环充放电500次以上，甚至可以循环充放电1000次以上。

3.低自放电率：锂电池的自放电率比Ni-Cd电池和Ni-MH电池更低，能够在长期不用时保持较低的自放电率。

4.环保：锂电池是一种无污染、无污水、无废气的电池，能够被回收利用，对环境造成的污染小。

虽然锂电池有这些优点，但是锂电池也具有一定的危险性，如果磨损、损坏和滥用，就会导致锂电池的爆炸或着火，给用户带来极大的伤害。

因此，安全充电是保证锂电池使用寿命和使用安全的必要手段之一。

锂电池充电管理为了防止锂电池的过充、过放和过流，需要用到锂电池充电管理技术。

在锂电池的充电过程中，需要对电压、电流和温度进行合理的管理控制。

电压管理由于过充、过放是导致锂电池损坏和危险的主要原因之一，所以需要对电压进行合理管理。

充电过程中，需要对电压进行实时检测和控制，保证电池的充电电压在指定范围内。

一般情况下，锂电池充电电压应该控制在3.0V-4.2V之间，过充电压不应高于4.2V，过放电压不应低于3.0V。

电流管理在锂电池充电中，电流也是需要进行合理控制的。

电流过大会导致电池过热，影响充电效果，极端情况下甚至会导致电池燃烧或爆炸。

因此，需要对充电电流进行合理控制。

充电电流一般为电池容量的10%左右，过大的充电电流会对电池造成损害，而过小的充电电流会延长充电时间。

方案一：BP2971 电源管理芯片特点·输入电压区间（Pack+）：Vss-0.3V～12V·FET 驱动CHG和DSG FET驱动输出·监测项过充监测过放监测充电过流监测放电过流监测短路监测·零充电电压，当无电池插入·工作温度区间： Ta= -40～85℃·封装形式: 6引脚 DSE（1.50mm 1.50mm 0.75mm）应用·笔记本电脑·手机·便携式设备绝对最大额定值·输入电源电压：-4.5V～7V·最大工作放电电流：7A·最大充电电流： 4.5A·过充保护电压（OVP）：4.275V ·过充压延迟 ：1.2s·过充保护电压（释放值）：4.175V ·过放保护电压（UVP） ：2.8V ·过放压延迟 ：150ms·过放保护电压（释放值）：2.9V·充电过流电压（OCC）：-70mV ·充电过流延迟：9ms·放电过流电压（OCD）：100mV ·放电过流延迟：18ms·负载短路电压：500mV·负载短路监测延迟：250us·负载短路电压（释放值）：1V典型应用及原理图图1：BP2971应用原理图引脚功能NC（引脚1）：无用引脚。

COUT（引脚2）：充电FET驱动。

此引脚从高电平变为低电平，当过充电压被V-引脚所监测到DOUT（引脚3）：放电FET驱动。

此引脚从高电平变为低电平，当过放电压被V-引脚所监测到VSS (引脚4)：负电池链接端。

此引脚用于电池负极的接地参考电压BAT（引脚5）：正电池连接端。

将电池的正端连接到此管脚。

并用0.1uF的输入电容接地。

V-（引脚6）：电压监测点。

此引脚用于监测故障电压，例如过冲，过放，过流以及短路电压。

芯片功能原理图芯片功能性模式监测参数参数 可变（选）区间 过充监测电压 3.85V～4.60V 50mV steps VOVPV过放监测电压 2.00V～2.80V 50mV stepsUVPV放电过流监测电压 90mV～200mV 5mV stepsOCDV充电过流监测电压 -45mV～-155mV 5mV stepsOCC短路监测电压 300mV，400mV，500mV，600mVVSCCT过充监测延迟 0.25s，1.00s，1.25s，4.50sOVPD过放监测延迟 20ms，96ms，125ms，144msTUVPD放电过流监测延迟 8ms，16ms，20ms，48msTOCDDT充电过流监测延迟 4ms，6ms，8ms，16msOCCD短路监测延迟 250us（定值）TSCCD正常工作：该芯片同时检引脚5（BAT）引脚4（VSS）之间电压差和引脚6（V-）引脚4（VSS）之间的电压差去控制电池的充放电。

锂电池充电、管理和保护针对如何快速充电并有效地保护和延长电池使用寿命，提高电池组整体的能量效率及使用可靠安全度，本文利用HT46R23单片机微处理机设计了一款锂电池充电和管理保护板，本设计能对电池充放电过程进行全程监控，及时取样并进行各种变数的比较，做出明确的决策，提供有效数据显示。

1. 前言1.1 近年来，由于石油枯竭出现的能源危机，以及人们环保意识的增强，整个世界对于可再生能源的需求日益增加，可再生能源具有取之不尽用之不竭。

主要有太阳能、水能、风能、地热能等。

太阳能电池、风力发电电池等各种携带式电子产品，都需要电池。

如果能好好地利用锂电池的特性并且好好的管理使用，这将人们生活产生很大的帮助，对环境污染的负担减轻很多。

1.2电池是主要储能元件，最新科技发现，锂铁电池具备体积小、能量密度大、单体电压高、自放电率低、内阻小等优势，更具有高能量密度及高循环性能，瞬间大功率充电，并瞬间大功率输出及强续航力等优点，是一个不错的新型储能元件，若能够快速的充电并保护，并能有效安全管理电池，成为较理想之储能元件，是主要的追求考量，若能用微处理机执行整个锂电池充电放电控制管理，应该是一个较佳的方法。

然而如何快速充电并有效地保护和延长电池使用寿命，提高电池组整体的能量效率及使用可靠安全度，是锂离子电池在电能实际应用中必须解决的问题，所以研究锂离子充放电特性和安全有效的管理系统具有其划时代的重大意义。

2.工作原理:2.1本系统的微控中心，用盛群公司的HT46R23单片机微处理器执行整个系统的控制工作，这种全数位化的控制方式将使系统简单化，不会有复杂的控制电路，而整个系统的更新、修改以及参数的调整修改可便携进行，然而可针对不同的需求及功能，调整部分硬件电路。

2.2 主控元件采用切换式电力电子(常用的功率型MOS器件并配合常用的PWM的单片机控制)。

2.3 参数感测：对于电池组充放电过程的执行参数监控，温度、电压、电流及电量等即时显示电池状况。

锂电充电管理方案概述锂电池作为一种高能量密度的电池，已经广泛应用于电子产品、电动车及新能源汽车等领域。

在锂电池的使用过程中，充电管理是至关重要的一环。

合理的充电管理方案可以有效地延长锂电池的寿命，减少电池的损坏和安全事故的发生。

本文将介绍一些常用的锂电充电管理方案以及其优缺点。

常见的锂电充电管理方案恒流充电法恒流充电法是一种最常见的锂电充电方法。

该方法是将恒定的电流通入电池，直到电池电压达到充电终止电压时停止充电。

其优点是简单易行，控制电流较为准确，充电效率高。

但是，恒流充电法也存在一些缺点，例如不能对电池进行过度充电保护，容易导致电池发生安全事故等。

恒压充电法恒压充电法是另一种常见的锂电充电方法。

该方法是将恒定的电压通入电池，直到充电电流降到一定程度时停止充电。

其优点是可以保证电池在安全范围内充满电，充电效率高。

但是恒压充电法也存在一些缺点，如不能对电池进行严格的过度充电保护，充电完全后必须停止充电等。

变流充电法变流充电法是一种可以自动调整充电电流大小的充电方法。

该方法会不断地检测电池充电状态，随时调整充电电流，以达到最佳的充电效果。

其优点是可以对电池进行过度充电保护，可以延长电池的寿命，但是也存在一些缺点，如充电后需停止充电等。

锂电充电管理方案的选择在选择锂电充电管理方案时，需要根据实际情况和需求进行选择。

如在电池充电的过程中，需要充电速度快，可以选择恒流充电法和恒压充电法。

如果需要更好的保护电池，可以选择变流充电法。

同时，在选择充电管理方案时也需要考虑到成本和可行性等因素。

结论锂电充电管理方案的选择与合理使用，可以有效地延长锂电的寿命，减少电池的损坏和安全事故的发生。

在实际应用中，需要根据实际需求进行选择，选择最适合的充电管理方案。

在使用过程中也需要严格按照充电管理方案进行充电，以达到最佳的充电效果和保护电池的目的。

锂电充电管理方案概述锂电池是一种广泛应用在电子设备中的电池，由于其较高的能量密度和长寿命，在现代生活中扮演了重要角色。

但是，使用不当可能会导致电池寿命缩短、性能下降甚至引发安全问题。

因此，正确的锂电充电管理方案非常重要。

锂电充电特点锂电池的充电特点不同于其他类型电池，主要有以下几点：•电池的电压范围：锂电池的电压范围通常在2.5V至4.2V之间。

•充电模式：锂电池的充电分为恒流充电和恒压充电。

•终止充电：锂电池需要通过电流下降或电压稳定等方式终止充电。

•温度限制：电池的温度对充电和放电过程有较大的影响，需要合理控制。

锂电充电管理方案为了确保锂电池的安全、寿命和性能，需要制定合理的充电管理方案。

主要包括以下内容：适配器和电源选型适配器和电源是锂电充电过程中的重要组成部分，对锂电池的充电效果具有直接影响。

应根据电池细节参数选用合适的适配器和电源，以求得最佳充电效果。

充电模式为了充分利用锂电池的能量，可以采用恒流充电和恒压充电两种方式。

前者可以快速充电，但一个极端情况下可能会对电池造成损害；后者可以避免过度充电，保护电池寿命，但充电时间较长。

充电电流控制充电电流取决于电池的剩余能量和充电速度要求，应根据电池的具体参数进行控制。

通常建议采用0.2C至0.5C的电流控制。

电池终止充电方案为了迅速掌握充电过程，需要为锂电充电制定终止充电方案。

终止充电是为了避免过充，可以根据电池满电容量、电流下降或电压稳定等方式进行终止充电。

温度控制锂电池的充电过程对温度较为敏感，过高或过低温度都可能对电池产生影响。

因此，在充电过程中，必须控制电池温度，并确保在正常范围之内。

在充电前应将电池存放置在室温下，比如20℃-25℃，以提高电池的充电效果和寿命。

总结正确的充电管理方案可确保锂电池的长寿命、高性能和安全，适当的适配器和电源选型、充电模式、充电电流控制、电池终止充电方案和温度控制是实现正确锂电充电管理方案的必要组成部分，应根据具体情况进行制定并严格执行。
