一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。5、功能表图：表示控制系统的作用和状态的一种图。6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。11、数据单：对特定项目给出详细信息的资料。12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。三、电气图的特点：1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。②元件用于布局图中时有位置布局法和功能布局法。③连接线用于电路图中时有单线表示法和.
如何看懂电路图1
如何看懂电路图2－－电源电路单元 如何看懂电路图3－－放大电路
如何看懂电路图4－－振荡和调制电路 如何看懂电路图5－－脉冲电路
如何看懂电路图6－－数字逻辑电路
如何看懂电路图7－－电路中的555电路 如何看懂电路图8－－电源电路单元 如何看懂电路图1－－学电子跟我来系列文章 top

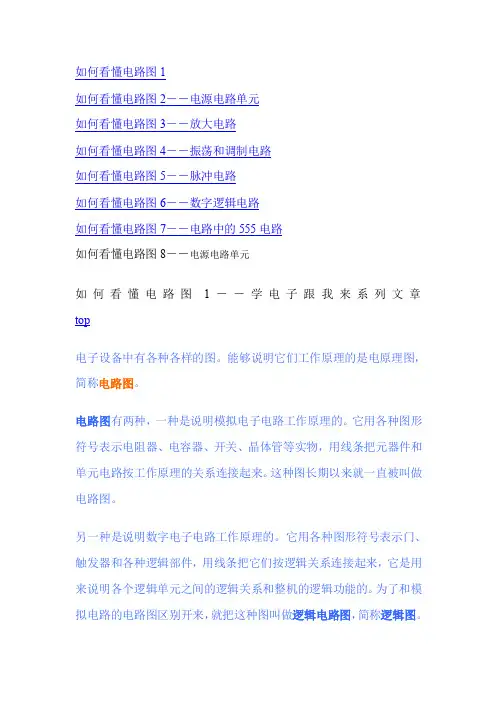

电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形
符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和
单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、
触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用
来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，
它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识
单词 —— 元器件开始。有关电阻器、电容器、电感线圈、晶体管等
元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者
熟悉它们，并记住不忘。
电阻器与电位器
符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，
（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表
示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中
（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
如何看懂电路图2－－电源电路单元
前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器
件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才
能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它
是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，
可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电
路，经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用
的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总
有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。
一、电源电路的功能和组成
每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三
种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但
电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直
流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还
需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路
整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流
半波整流电路只需一个二极管，见图 2 （ a ）。在交流电正半周时 VD 导通，负半周时 VD
截止，负载 R 上得到的是脉动的直流电

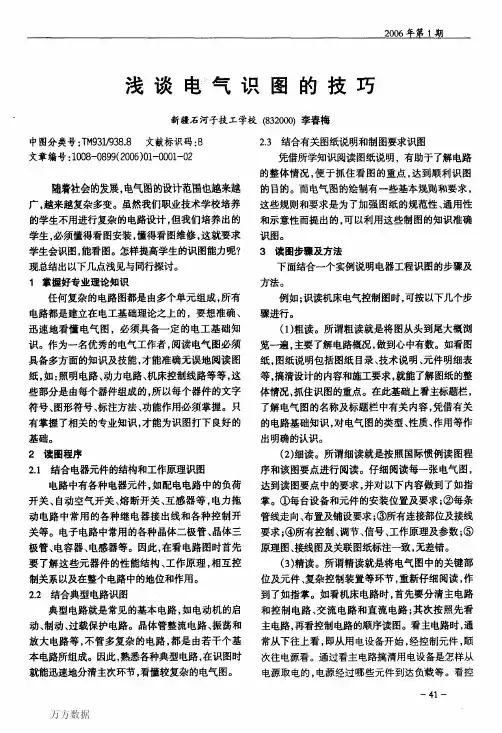

浅谈电。。气识图的技巧
新疆石河子技工学校（８３２０００）李春梅
中图分类号：ＴＭ９３鹕３８．８文献标识码：Ｂ文章编号：１００８—０８９９（２００６）０１—０００１一０２
随着社会的发展，电气图的设计范围也越来越
广，越来越复杂多变。虽然我们职业技术学校培养的学生不用进行复杂的电路设计，但我们培养出的
学生，必须懂得看图安装，懂得看图维修，这就要求学生会识图，能看图。怎样提高学生的识图能力呢？
现总结出以下几点浅见与同行探讨。１掌握好专业理论知识
任何复杂的电路图都是由多个单元组成，所有
电路都是建立在电工基础理论之上的，要想准确、迅速地看懂电气图，必须具备一定的电工基础知
识。作为一名优秀的电气工作者，阅读电气图必须
具备多方面的知识及技能，才能准确无误地阅读图纸，如：照明电路、动力电路、机床控制线路等等，这
些部分是由每个器件组成的，所以每个器件的文字符号、图形符号、标注方法、功能作用必须掌握。只
有掌握了相关的专业知识，才能为识图打下良好的基础。
２读图程序
２．１结合电器元件的结构和工作原理识图电路中有各种电器元件，如配电电路中的负荷
开关、自动空气开关、熔断开关、互感器等，电力拖
动电路中常用的各种继电器接出线和各种控制开关等。电子电路中常用的各种晶体二极管、晶体三
极管、电容器、电感器等。因此，在看电路图时首先
要了解这些元器件的性能结构、工作原理，相互控制关系以及在整个电路中的地位和作用。
２．２结合典型电路识图典型电路就是常见的基本电路，如电动机的启
动、制动、过载保护电路。晶体管整流电路、振荡和放大电路等，不管多复杂的电路，都是由若干个基
本电路所组成。因此，熟悉各种典型电路，在识图时就能迅速地分清主次环节，看懂较复杂的电气图。２．３结合有关图纸说明和制图要求识图
凭借所学知识阅读图纸说明，有助于了解电路的整体情况，便于抓住看图的重点，达到顺利识图
的目的。而电气图的绘制有一些基本规则和要求，
这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的，可以利用这些制图的知识准确
