威乐水泵型号及参数

2019-威乐汽车说明书-实用word文档

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！

== 本文为word格式，下载后可方便编辑和修改！ ==

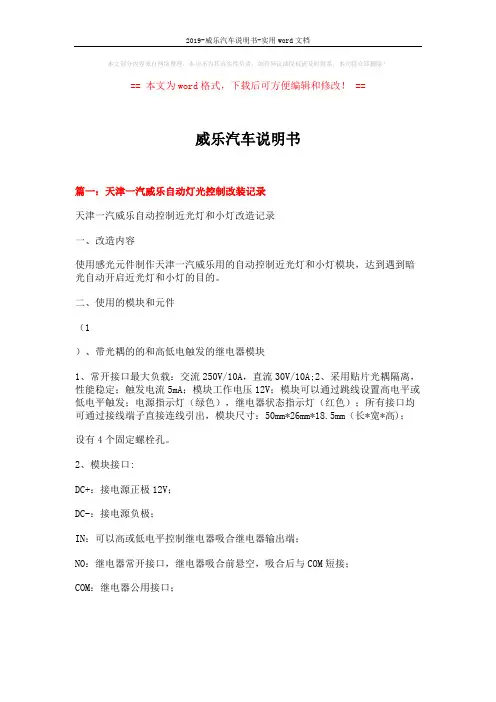

威乐汽车说明书

篇一：天津一汽威乐自动灯光控制改装记录

天津一汽威乐自动控制近光灯和小灯改造记录

一、改造内容

使用感光元件制作天津一汽威乐用的自动控制近光灯和小灯模块，达到遇到暗光自动开启近光灯和小灯的目的。

二、使用的模块和元件

（1

）、带光耦的的和高低电触发的继电器模块

1、常开接口最大负载：交流250V/10A，直流30V/10A;2、采用贴片光耦隔离，性能稳定；触发电流5mA；模块工作电压12V；模块可以通过跳线设置高电平或低电平触发；电源指示灯（绿色），继电器状态指示灯（红色）；所有接口均可通过接线端子直接连线引出，模块尺寸：50mm*26mm*18.5mm（长*宽*高)；

设有4个固定螺栓孔。

2、模块接口:

DC+：接电源正极12V；

DC-：接电源负极；

IN：可以高或低电平控制继电器吸合继电器输出端；

NO：继电器常开接口，继电器吸合前悬空，吸合后与COM短接；

COM：继电器公用接口； 2019-威乐汽车说明书-实用word文档

NC：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空高低电平触发选择端： 跳线：跳线与LOW短接时为低电平触发;跳线与high短接时为高电平触发。

（2）、延时继电器开关模块 尺寸：6.8CM*2.1CM；主要芯片：NE555；工作电压：直流12伏；

特点：1、接通电源继电器延时吸合。具体为：给继电器供12v电源后，继电器不会马上吸和，继电器输出端的状态为：常开与公共断开，常闭与公共导通；等到延时1-10s（可以调节）后，继电器吸和，此时，继电器输出端的状态为：常开与公共导通，常闭与公共断开；只要模块不断电，此状态会一直保持。延时时间可调，（0～10秒）；增加电位器可以增加延

常用水泵规格、型号、参数一览表

一、离心泵

离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。

1、 IS 型单级单吸离心泵

规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。

型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。

参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。

2、 ISW 型卧式离心泵

规格：流量可达 1 1100m³/h，扬程最高可达 160m。

型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。

参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。

3、 IH 型化工离心泵

规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。 型号：IH50 32 160，各数字代表的含义与 IS 型类似。

参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。

二、潜水泵

潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。

1、 QJ 型深井潜水泵

规格：流量范围为 10 500m³/h，扬程可高达几百米。

型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。

参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或

1450r/min。

2、 WQ 型潜水排污泵

规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。

型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。

威乐循环泵设置方法

要设置威乐循环泵，您可以按照以下步骤进行操作：

1. 首先，确认威乐循环泵已正确安装并连接好电源。

2. 打开水泵的面板，检查面板上的控制按钮和显示屏。通常包括开关按钮、调节按钮、显示液晶屏等。

3. 如果有开关按钮，将其调至"打开"位置。如果没有开关按钮，则忽略此步骤。

4. 通过调节按钮或显示屏上的操作指南，设置泵的工作参数。这些参数可能包括流量、压力等。根据实际需求和系统要求进行设置。

5. 调节泵的启动延迟时间和停机延迟时间。这可以帮助泵在启动和停止时有一定的缓冲和保护。

6. 检查泵的转向。确保泵的转向与系统要求的转向一致（如果适用）。

7. 检查泵的运行状态。观察液晶屏上的参数显示，确保泵在正常工作范围内。

8. 根据需要进行其他设置，例如报警设置、远程控制设置等。

请注意，以上步骤可能略有不同，具体操作方法应根据您使用的威乐循环泵型号和所提供的说明书进行操作。如果有任何疑问或问题，请随时咨询威乐循环泵的制造商或技术支持团队。

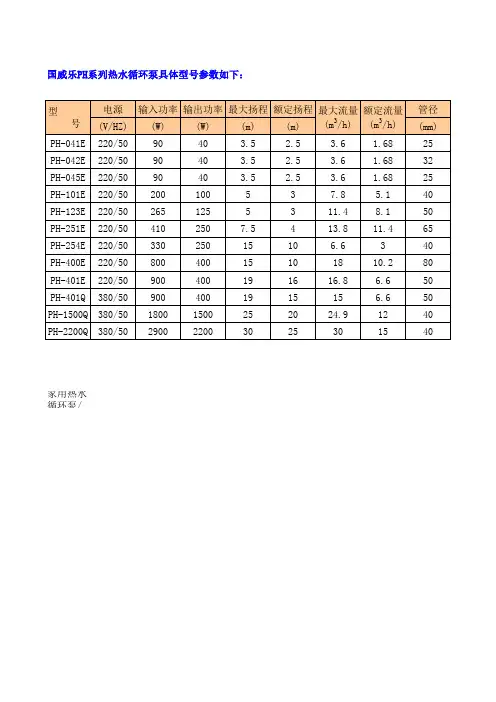

电源输入功率输出功率最大扬程额定扬程管径(V/HZ)(W)(W)(m)(m)(mm)PH-041E220/5090403.52.53.61.6825PH-042E220/5090403.52.53.61.6832PH-045E220/5090403.52.53.61.6825PH-101E220/50200100537.85.140PH-123E220/502651255311.48.150PH-251E220/504102507.5413.811.465PH-254E220/5033025015106.6340PH-400E220/5080040015101810.280PH-401E220/50900400191616.86.650PH-401Q380/509004001915156.650PH-1500Q380/5018001500252024.91240PH-2200Q380/50290022003025301540

家用热水循环泵/型 号最大流量(m3/h)额定流量(m3/h)国威乐PH系列热水循环泵具体型号参数如下：
