威乐水泵型及参数

安装和操作说明R.A.(MS):KH / 4.07.97 /3.09.99/07.03.01/05.09.02技术规格有可能变更！Wilo-DrainLift KH 32-0,42 044 034/ 0209目录：操作信息1 一般信息1.1 使用1.2 技术说明2 安全3 运输和存储4 产品描述4.1 单元描述4.2 提供的产品5 装配/安装5.1 装配5.2 电气安装6 启动7 维护7.1 单元和维护和保养7.2 泵的拆卸8 故障、原因和解决办法操作信息亲爱的客户！在本章，我们将向您说明安装就绪单元的功能和操作。

此外，我们还建议您认真阅读完整手册中关于装配和操作的安全指导说明。

此单元的维修只能由专业人员或威乐公司客服部门的人员进行。

单元的功能是全自动的，无需对单元进行维护。

如果有必要进行清洁的话，请按照以下指导进行。

清洁在经常使用的情况下，单元会自己进行清洁。

如果单元使用的频率较低，那么应当按照如下方法每三个月清洁一次：将插头从插座拔下。

将柔性清洁剂倒入抽水马桶，然后冲洗。

大约5分钟之后将插头插回。

持续冲洗，直到泵启动并将水从水箱泵出为止。

然后再次冲洗。

长期使用时，技术人员对泵的功能和安静运行进行检查可以提高泵的安全水平。

1 一般信息安装和调试只能由有资质的人员进行！1.1 使用这是一个带有切碎机的自动小型提升单元，适用于污水或废水无法通过自然重力排送到下水道系统、必须将其提升到回流水位以上的单独马桶、洗手盆、淋浴器和坐浴盆。

连接到单元的额外排水点必须位于同一间屋子中（小型提升单元的有限使用）。

在回流水位上方必须还有另一个抽水马桶。

安装单元时，应当遵循DIN EN 12050-3、DIN EN 12056和DIN 1986-100标准。

此提升单元不适合输送固体物，例如卫生用品、剩饭菜、长纤维材料或熔剂、油脂等。

不得将单元连接到带有冲洗阀的马桶。

1.2 技术描述⏹最大排水能力：4立方米/小时⏹最大扬程： 5.7米⏹最大流体介质温度：35 °C⏹电压/频率：1~230伏特，50赫兹⏹功率输入：0.45千瓦⏹转速：2650 ¹/分钟⏹额定电流： 2.1安培⏹工作类型：S3 28%，36 s⏹防护等级：IP 44⏹排水连接：DN 25/32⏹入口接管：DN 100，带有密封圈⏹附加供水： 2 x DN 40，符合DIN 1986，包括盖板和密封圈⏹通风：外径25毫米⏹尺寸（宽×高×深）：511 x 300 x 269毫米⏹可用容积12升⏹重量：7.8公斤订购备件时，请提供单元标牌上的所有详细信息。

德国威乐水泵详细资料W I L O客服部专用2007-11-24德国威乐热水循环泵【产品名称】德国威乐热水循环泵【产品型号】PH-123E/PH-251E/PH-101E【单位】件【所属类别】威乐热水循环泵产品介绍德国威乐循环水泵、可供热水泵、消防泵、深井泵及污水泵,全自动供水设备、水泵调速设备等系列。

涉及领域到工业，民用，建筑等...循环泵用途:.用于家庭、公寓、宾馆、学校等锅炉的热水取暖循环，经有力推动使得整个房间温暖舒适。

型号电源输出功率(W) 吸程(m) 全扬程(m) 最大排水量(t/h) 管径(mm) 重量(kg)PH-101E 220V/50Hz 100 - 5 7.8 40 11PH-123E 220V/50Hz 125 - 5 11.4 50 15PH-251E 220V/50Hz 250 - 7.5 13.8 65 20型号电源输出功率(w)吸程(w)全扬程(m)最大排水量(吨/小时)管径(mm)重量(kg)PH-045E220V/50Hz40-3.53.6254PH-041E220V/50Hz40-3.53.6255PH-042E220V/50Hz40-3.53.6325PH-101E220V/50Hz100-57.84011PH-123E220V/50Hz125-511.45015PH-251E220V/50Hz250-7.519.26520PH-252E220V/50Hz250-7.519.28020PH-400E220V/50Hz400-15.519.88030PH-401E220V/50Hz400-19.517.45030PH-401Q380V/50Hz三相400-19.517.45030PH-2200Q380V/50Hz三相2200-30304035德国威乐PH-400E热水循环泵★热水增压泵简单介绍：应用领域：太阳能热水增压；锅炉热水增压；公寓楼热水增压；大厦热水增压，大厦，公寓楼的热水循环。

威乐WL360S回水泵说明书1、温度的设置方法短按”模式”键1次，“设定温度”闪烁。

短按“∧”键和“V”键改变"设定温度”参数。

2、延时时间的设置方法短按“模式"键2次，延时时间分钟闪烁。

短按“∧”键和"V”键改变延时时间的分钟参数。

短按"模式"键3次，延时时间秒钟闪烁。

短按“^”键和“V”键改变延时时间的秒钟参数。

3、水流参数的设置方法短按“模式"键4次，水流启动秒数开始闪烁。

短按“∧"键和“V”键改变水流启动秒数的数字参数。

短按“模式"键5次，水流停止秒数开始闪烁。

短按"∧”键和"V”键改变水流停止秒数的数字参数。

4、智能模式的设置方法长按“模式"键5秒钟，主控板显示“空气能、太阳能、容积式热水器智能模式专用模式”表示已进入专用模式，此时当前温度闪烁，这时可以调节水箱温度设定参数。

5、智能增压的设置方法长按“∧”键5秒钟，显示“增压模式”及“一一:一一”，表示自动增压模式已启动，如需取消增压模式，长按“∧”键5秒钟，屏幕显示“02:30”表示已退出增压模式。

6、自动功能的设置方法长按“V”键5秒钟，显示“全自动模式”及“00:00”，表示全自动模式已启动，如需取消全自动模式，长按“V"键5秒钟，屏幕显示“02:30”表示已退出全自动模式(全自动模式又称纯温控模式) 威乐循环泵各个按键的功能：1、开关键：短按为“开机、停机或确认”功能，长按为“关机”功能(默认值为停机状态)2、模式键：短按为“简单功能调节”，长按为“隐藏功能F1-F9代码调节(默认值为水控状态)F1：“温度”模式，默认值为F1开启，(不显示F1表示正负2度温差)。

F2：“防冻”模式，默认值为F2强制开启，低于2度自动启动,高于5度自动停止。

F3：“度假”模式，默认值为F3关闭,限水控模式，在11:58分自动工作1分钟。

德国威乐PH系列热水循环泵具体型号参数如下：应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；大厦、公寓楼的热水循环。

技术特点：先进的结构设计，效率高；采用高效叶轮，噪音更小；采用高级的密封件，不漏水，寿命长。

德国威乐PH系列热水循环泵具体型号参数如下：型号:PH-401Q电源(V/HZ):220/50输入功率(W):900输出功率(W):400最大扬程(W):19额定扬程(W):15最大流量(m3/h):15额定流量(m3/h):6.6管径(mm):50应用领域：适合学校、医院、工厂、公寓等热水循环及大型锅炉热水系统循环用。

技术特点：高扬程，大流量，适合大型锅炉热水循环用；节能，高效率；采用耐高温，高压，抗磨损的高强度机械密封；电机内安装热保护器，防止电机烧毁。

型号:PH-1500Q电源(V/HZ):380/50输入功率(W):1800输出功率(W):1500最大扬程(W):25额定扬程(W):20最大流量(m3/h):24。

9额定流量(m3/h):12管径(mm):40应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；大厦、公寓楼的热水循环。

技术特点：先进的结构设计，效率高；采用高效叶轮，噪音更小；采用高级的密封件，不漏水，寿命长。

德国威乐PH系列热水循环泵具体型号参数如下：型号:PH-401E电源(V/HZ):220/50输入功率(W):900输出功率(W):400最大扬程(W):19额定扬程(W):15最大流量(m3/h):15额定流量(m3/h):6.6管径(mm):50应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；热水器水压不足加压。

技术特点：先进的结构设计，效率高；采用高效叶轮，噪音更小；采用高级的密封件，不漏水，寿命长。

德国威乐PH系列热水循环泵具体型号参数如下：型号:PH-123E电源(V/HZ):220/50输入功率(W):265输出功率(W):125最大扬程(W):5额定扬程(W):3最大流量(m3/h):11.4额定流量(m3/h):8.1管径(mm):50应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；热水器水压不足加压。

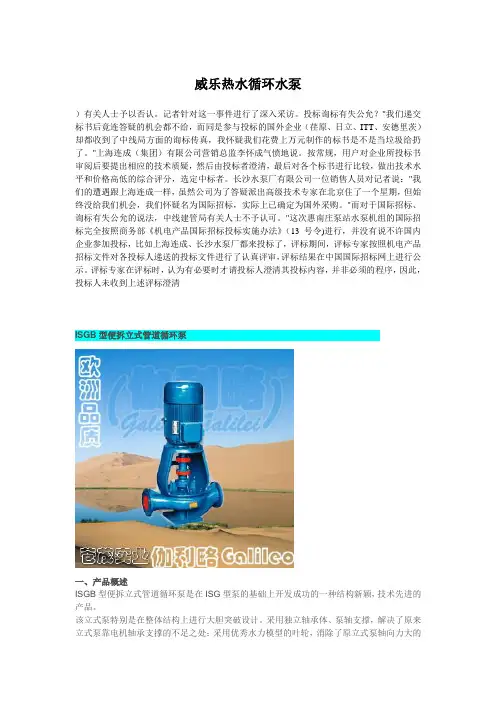

威乐热水循环水泵）有关人士予以否认。

记者针对这一事件进行了深入采访。

投标询标有失公允？"我们递交标书后竟连答疑的机会都不给，而同是参与投标的国外企业（荏原、日立、ITT、安德里茨）却都收到了中线局方面的询标传真，我怀疑我们花费上万元制作的标书是不是当垃圾给扔了。

"上海连成（集团）有限公司营销总监李怀成气愤地说。

按常规，用户对企业所投标书审阅后要提出相应的技术质疑，然后由投标者澄清，最后对各个标书进行比较，做出技术水平和价格高低的综合评分，选定中标者。

长沙水泵厂有限公司一位销售人员对记者说："我们的遭遇跟上海连成一样，虽然公司为了答疑派出高级技术专家在北京住了一个星期，但始终没给我们机会，我们怀疑名为国际招标，实际上已确定为国外采购。

"而对于国际招标、询标有失公允的说法，中线建管局有关人士不予认可。

"这次惠南庄泵站水泵机组的国际招标完全按照商务部《机电产品国际招标投标实施办法》（13号令)进行，并没有说不许国内企业参加投标，比如上海连成、长沙水泵厂都来投标了，评标期间，评标专家按照机电产品招标文件对各投标人递送的投标文件进行了认真评审，评标结果在中国国际招标网上进行公示。

评标专家在评标时，认为有必要时才请投标人澄清其投标内容，并非必须的程序，因此，投标人未收到上述评标澄清ISGB型便拆立式管道循环泵一、产品概述ISGB型便拆立式管道循环泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。

该立式泵特别是在整体结构上进行大胆突破设计。

采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用优秀水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100％的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

该泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。

威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。

1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。

它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。

1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。

在安装前请相关安装人员仔细阅读操作手册。

请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。

2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。

2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。

误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。

请检查电气方面的安全隐患。

请遵守当地电力公司发布的安全规定。

2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。

请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。

2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

德国威乐水泵详细资料W I L O客服部专用2007-11-24德国威乐热水循环泵_ 【产品名称】德国威乐热水循环泵【产品型号】PH-123E/PH-251E/PH-101E【单位】件【所属类别】威乐热水循环泵产品介绍德国威乐循环水泵、可供热水泵、消防泵、深井泵及污水泵，全自动供水设备、水泵调速设备等系列。

涉及领域到工业，民用，建筑等册冋耶蚯他审环in爭畫直空■:- « TH ■¥狡:瞬14灯＞”臥水©■:■竪•旦fil力劝f畫腳笛于亟口』循环泵用途：.用于家庭、公寓、宾馆、学校等锅炉的热水取暖循环, 经有力推动使得整个房间温暖舒适。

型号电源输岀功率(W)吸程(m)全扬程(m)最大排水量(t/h)管径(mm)重量(kg)PH-101E220V/50HZ100-57.84011PH-123E220V/50HZ125-511.45015PH-251E220V/50HZ250-7.513.86520规格:型号电源输出功率(w)吸程(w)全扬程(m)最大排水量(吨/小时)管径(mm)重量(kg)PH-045E 220V/50HZ 40 - 3.5 3.6 25 4PH-041E220V/50HZ 40 - 3.5 3.6 25 5PH-042E220V/50HZ 40 - 3.5 3.6 32 5PH-101E220V/50HZ 100 - 5 7.8 40 11PH-123E220V/50HZ 125 - 5 11.4 50 15■帚•2“fit ttfi ：■■晌] .[mm)PH之当1E1MJ^□17—1理」wj wUTA二■■■■■■■■■■WI・E・・・・II・■=■■■■■■■s・・・.mPH «2Ll EPH-ia ia28&■也罐呼«n音祜n| ■宜<1单・J&J I (Vh>1孑I iBHl，f igLg 画r~诡区w» ■«Qnm崭iiugjao L JC T J PH^261 E-va 氷■好IPH-S'S 1 F Aflmrri.* A. W 益3K M 护」冷我■>" ■ Hi水*档fl-ntrrimPM-iO1! £ MSm*n PH-4G 1Q-:&Ummn23AT5>£3M #[7n^14 A"#30400PH-251E220V/50HZ 250- 7.5 19.2 65 20PH-252E220V/50HZ 250- 7.5 19.2 80 20PH-400E 220V/50HZ 400 - 15.5 19.8 80 30PH-401E220V/50HZ 400 - 19.5 17.4 50 30PH-401Q380V/50HZ 三相400 - 19.5 17.4 50 30PH-2200Q380V/50HZ 三相2200 - 30 30 40 35德国威乐PH-400E热水循环泵★热水增压泵简单介绍：应用领域：太阳能热水增压；锅炉热水增压；公寓楼热水增压；大厦热水增压，大厦，公寓楼的热水循环。

威乐双吸泵调节。

热源及换热机组循环泵中安装的丹佛斯变频器，更大大加强了节能功效。

丹佛斯长期致力于在中国的发展，并致力于用电动调节阀提高能源使用效率，为中国经济的可持续发展贡献力量。

长春市玉潭集中热工程取代了该地区之前烟囱林立的高能耗小锅炉，此举每年将为长春市减少粉尘排放量34872吨，减少二氧化硫排放量22吨，年可减少二氧化碳排放量7.5万吨，为城市减排达%,为长春市改善环境和空气质量，并将长期为节能减排工作做出贡献。

新型气动调节阀通过专家鉴定验收一直以来，新技术的发明都受到行业的青睐，因为新技术不仅能够推动行业的进步，而且能给行业工作的创新精神带来极大的鼓舞。

近日，一项新型的气动智能调节阀就通过了专家组的鉴定验收。

由重庆川仪十一与集团技术中心联合自主开发研制的气动智能调节阀产业化项目，日前通过了重庆市经委组织的专家组鉴定验【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。

该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN:100∽1400mm流量Q:最高1800m3/h扬程H:最高135m工作压力P:最高2.5MPa工作温度T:最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1．6MPa和2．OMPa。
