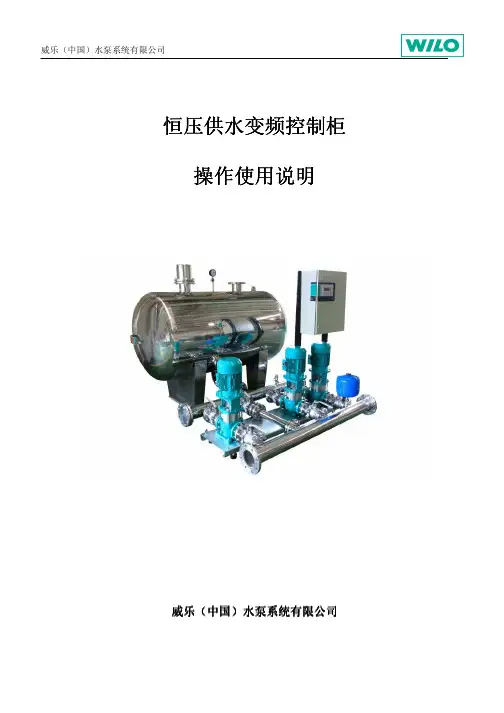

威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。

1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。

它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。

1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。

在安装前请相关安装人员仔细阅读操作手册。

请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。

2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。

2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。

误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。

请检查电气方面的安全隐患。

请遵守当地电力公司发布的安全规定。

2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。

请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。

2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

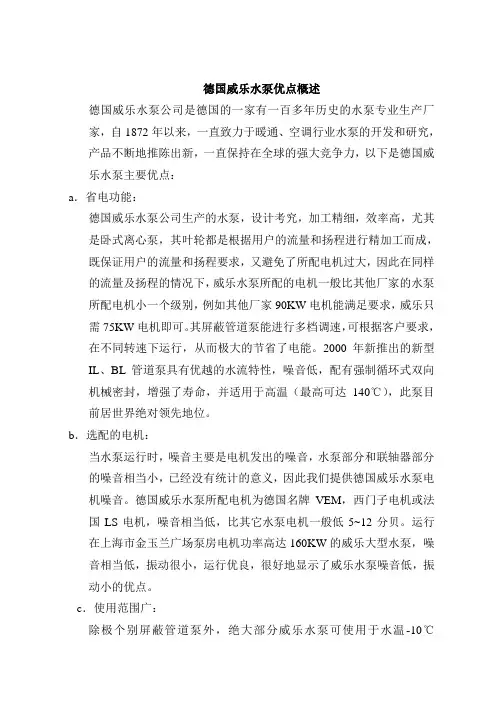

德国威乐水泵优点概述德国威乐水泵公司是德国的一家有一百多年历史的水泵专业生产厂家，自1872年以来，一直致力于暖通、空调行业水泵的开发和研究，产品不断地推陈出新，一直保持在全球的强大竞争力，以下是德国威乐水泵主要优点：a．省电功能：德国威乐水泵公司生产的水泵，设计考究，加工精细，效率高，尤其是卧式离心泵，其叶轮都是根据用户的流量和扬程进行精加工而成，既保证用户的流量和扬程要求，又避免了所配电机过大，因此在同样的流量及扬程的情况下，威乐水泵所配的电机一般比其他厂家的水泵所配电机小一个级别，例如其他厂家90KW电机能满足要求，威乐只需75KW电机即可。

其屏蔽管道泵能进行多档调速，可根据客户要求，在不同转速下运行，从而极大的节省了电能。

2000年新推出的新型IL、BL管道泵具有优越的水流特性，噪音低，配有强制循环式双向机械密封，增强了寿命，并适用于高温（最高可达140℃），此泵目前居世界绝对领先地位。

b．选配的电机：当水泵运行时，噪音主要是电机发出的噪音，水泵部分和联轴器部分的噪音相当小，已经没有统计的意义，因此我们提供德国威乐水泵电机噪音。

德国威乐水泵所配电机为德国名牌VEM，西门子电机或法国LS电机，噪音相当低，比其它水泵电机一般低5~12分贝。

运行在上海市金玉兰广场泵房电机功率高达160KW的威乐大型水泵，噪音相当低，振动很小，运行优良，很好地显示了威乐水泵噪音低，振动小的优点。

c．使用范围广：除极个别屏蔽管道泵外，绝大部分威乐水泵可使用于水温-10℃~+120℃，绝大部分可用于冷热水循环、供水、消防等，所输送的介质中乙二醇含量可达40%。

（乙二醇用于空调系统冰蓄冷）d．安装简便：因为噪音低，振动小，所以水泵两端可不用软接头和专门的减振系统，对于卧式泵只须在水泥基础中加减振垫即可，对于立式泵，无须安装减振垫，可直接安装在水泥地板上，唯一的要求是安装时须保持水泵的垂直安装，当然，为了防止集水，一般请抹出100~200mm的水泥台座作为基础。

威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。

1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。

它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。

1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。

在安装前请相关安装人员仔细阅读操作手册。

请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。

2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。

2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。

误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。

请检查电气方面的安全隐患。

请遵守当地电力公司发布的安全规定。

2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。

请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。

2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

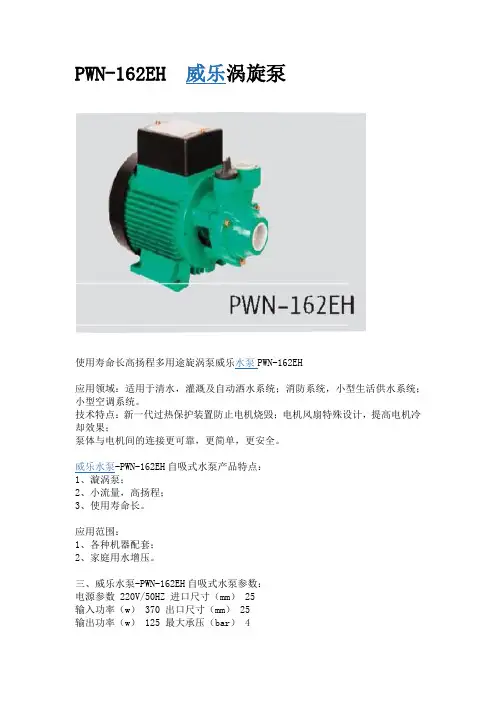

PWN-162EH 威乐涡旋泵使用寿命长高扬程多用途旋涡泵威乐水泵PWN-162EH应用领域：适用于清水，灌溉及自动洒水系统；消防系统，小型生活供水系统；小型空调系统。

技术特点：新一代过热保护装置防止电机烧毁；电机风扇特殊设计，提高电机冷却效果；泵体与电机间的连接更可靠，更简单，更安全。

威乐水泵-PWN-162EH自吸式水泵产品特点：1、漩涡泵；2、小流量，高扬程；3、使用寿命长。

应用范围：1、各种机器配套；2、家庭用水增压。

三、威乐水泵-PWN-162EH自吸式水泵参数：电源参数 220V/50HZ 进口尺寸（mm） 25输入功率（w） 370 出口尺寸（mm） 25输出功率（w） 125 最大承压（bar） 4输送介质清水防护等级 IP22介质温度（℃） 0-40 重量（kg） 5.5最大扬程（m） 30 泵体铸铁最大流量（l/min） 40 叶轮黄铜额定流量（l/min） 20 轴不锈钢额定扬程（m） 15 机械密封石墨/陶瓷包装规格：标准材质：不锈钢产品材质：不锈钢产品结构：叶轮产品类型：自吸式计量单位：台驱动方式：电动生产厂家：德国威乐性能：自动用途：增压泵原理：离心泵品牌：其他商品品牌：威乐WILO商品编码： PWN-162EH最小包装： 1台/箱应用领域：抽取地下水、水塔供水。

小型建筑给水和增压。

锅炉、太阳能、热水器等给水增压。

技术特点：自吸式水泵。

通过压力开关和压力罐自动供水，使用更方便更节能。

电机配有过热保护器，水泵使用寿命长。

配有冷却风扇，有效降低电机温度。

水利部件采用耐腐蚀材料和涂层减少锈水出现。

同类产品噪音最低。

主要材质：泵体：铸铁叶轮：黄铜轴：不锈钢机封：石墨、陶瓷技术数据：适用介质：清水介质温度：0C°~+40C°环境温度：Up to +40C°。

德国威乐水泵详细资料W I L O客服部专用2007-11-24德国威乐热水循环泵【产品名称】德国威乐热水循环泵【产品型号】PH-123E/PH-251E/PH-101E【单位】件【所属类别】威乐热水循环泵产品介绍德国威乐循环水泵、可供热水泵、消防泵、深井泵及污水泵,全自动供水设备、水泵调速设备等系列。

涉及领域到工业，民用，建筑等...循环泵用途:.用于家庭、公寓、宾馆、学校等锅炉的热水取暖循环，经有力推动使得整个房间温暖舒适。

型号电源输出功率(W) 吸程(m) 全扬程(m) 最大排水量(t/h) 管径(mm) 重量(kg)PH-101E 220V/50Hz 100 - 5 7.8 40 11PH-123E 220V/50Hz 125 - 5 11.4 50 15PH-251E 220V/50Hz 250 - 7.5 13.8 65 20型号电源输出功率(w)吸程(w)全扬程(m)最大排水量(吨/小时)管径(mm)重量(kg)PH-045E220V/50Hz40-3.53.6254PH-041E220V/50Hz40-3.53.6255PH-042E220V/50Hz40-3.53.6325PH-101E220V/50Hz100-57.84011PH-123E220V/50Hz125-511.45015PH-251E220V/50Hz250-7.519.26520PH-252E220V/50Hz250-7.519.28020PH-400E220V/50Hz400-15.519.88030PH-401E220V/50Hz400-19.517.45030PH-401Q380V/50Hz三相400-19.517.45030PH-2200Q380V/50Hz三相2200-30304035德国威乐PH-400E热水循环泵★热水增压泵简单介绍：应用领域：太阳能热水增压；锅炉热水增压；公寓楼热水增压；大厦热水增压，大厦，公寓楼的热水循环。

德国威乐PH系列热水循环泵具体型号参数如下：应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；大厦、公寓楼的热水循环。

技术特点：先进的结构设计，效率高；采用高效叶轮，噪音更小；采用高级的密封件，不漏水，寿命长。

德国威乐PH系列热水循环泵具体型号参数如下：型号:PH-401Q电源(V/HZ):220/50输入功率(W):900输出功率(W):400最大扬程(W):19额定扬程(W):15最大流量(m3/h):15额定流量(m3/h):6.6管径(mm):50应用领域：适合学校、医院、工厂、公寓等热水循环及大型锅炉热水系统循环用。

技术特点：高扬程，大流量，适合大型锅炉热水循环用；节能，高效率；采用耐高温，高压，抗磨损的高强度机械密封；电机内安装热保护器，防止电机烧毁。

型号:PH-1500Q电源(V/HZ):380/50输入功率(W):1800输出功率(W):1500最大扬程(W):25额定扬程(W):20最大流量(m3/h):24。

9额定流量(m3/h):12管径(mm):40应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；大厦、公寓楼的热水循环。

技术特点：先进的结构设计，效率高；采用高效叶轮，噪音更小；采用高级的密封件，不漏水，寿命长。

德国威乐PH系列热水循环泵具体型号参数如下：型号:PH-401E电源(V/HZ):220/50输入功率(W):900输出功率(W):400最大扬程(W):19额定扬程(W):15最大流量(m3/h):15额定流量(m3/h):6.6管径(mm):50应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；热水器水压不足加压。

技术特点：先进的结构设计，效率高；采用高效叶轮，噪音更小；采用高级的密封件，不漏水，寿命长。

德国威乐PH系列热水循环泵具体型号参数如下：型号:PH-123E电源(V/HZ):220/50输入功率(W):265输出功率(W):125最大扬程(W):5额定扬程(W):3最大流量(m3/h):11.4额定流量(m3/h):8.1管径(mm):50应用领域：太阳能热水器增压；锅炉热水增压；公寓楼热水增压；热水器水压不足加压。

威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。

1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。

它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。

1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。

在安装前请相关安装人员仔细阅读操作手册。

请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。

2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。

2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。

误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。

请检查电气方面的安全隐患。

请遵守当地电力公司发布的安全规定。

2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。

请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。

2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

德国威乐水泵详细资料W I L O客服部专用2007-11-24德国威乐热水循环泵_ 【产品名称】德国威乐热水循环泵【产品型号】PH-123E/PH-251E/PH-101E【单位】件【所属类别】威乐热水循环泵产品介绍德国威乐循环水泵、可供热水泵、消防泵、深井泵及污水泵，全自动供水设备、水泵调速设备等系列。

涉及领域到工业，民用，建筑等册冋耶蚯他审环in爭畫直空■:- « TH ■¥狡:瞬14灯＞”臥水©■:■竪•旦fil力劝f畫腳笛于亟口』循环泵用途：.用于家庭、公寓、宾馆、学校等锅炉的热水取暖循环, 经有力推动使得整个房间温暖舒适。

型号电源输岀功率(W)吸程(m)全扬程(m)最大排水量(t/h)管径(mm)重量(kg)PH-101E220V/50HZ100-57.84011PH-123E220V/50HZ125-511.45015PH-251E220V/50HZ250-7.513.86520规格:型号电源输出功率(w)吸程(w)全扬程(m)最大排水量(吨/小时)管径(mm)重量(kg)PH-045E 220V/50HZ 40 - 3.5 3.6 25 4PH-041E220V/50HZ 40 - 3.5 3.6 25 5PH-042E220V/50HZ 40 - 3.5 3.6 32 5PH-101E220V/50HZ 100 - 5 7.8 40 11PH-123E220V/50HZ 125 - 5 11.4 50 15■帚•2“fit ttfi ：■■晌] .[mm)PH之当1E1MJ^□17—1理」wj wUTA二■■■■■■■■■■WI・E・・・・II・■=■■■■■■■s・・・.mPH «2Ll EPH-ia ia28&■也罐呼«n音祜n| ■宜<1单・J&J I (Vh>1孑I iBHl，f igLg 画r~诡区w» ■«Qnm崭iiugjao L JC T J PH^261 E-va 氷■好IPH-S'S 1 F Aflmrri.* A. W 益3K M 护」冷我■>" ■ Hi水*档fl-ntrrimPM-iO1! £ MSm*n PH-4G 1Q-:&Ummn23AT5>£3M #[7n^14 A"#30400PH-251E220V/50HZ 250- 7.5 19.2 65 20PH-252E220V/50HZ 250- 7.5 19.2 80 20PH-400E 220V/50HZ 400 - 15.5 19.8 80 30PH-401E220V/50HZ 400 - 19.5 17.4 50 30PH-401Q380V/50HZ 三相400 - 19.5 17.4 50 30PH-2200Q380V/50HZ 三相2200 - 30 30 40 35德国威乐PH-400E热水循环泵★热水增压泵简单介绍：应用领域：太阳能热水增压；锅炉热水增压；公寓楼热水增压；大厦热水增压，大厦，公寓楼的热水循环。

德国威乐水泵详细资料W I L O客服部专用2007-11-24德国威乐热水循环泵【产品名称】德国威乐热水循环泵【产品型号】PH-123E/PH-251E/PH-101E【单位】件【所属类别】威乐热水循环泵产品介绍德国威乐循环水泵、可供热水泵、消防泵、深井泵及污水泵,全自动供水设备、水泵调速设备等系列。

涉及领域到工业，民用，建筑等...循环泵用途:.用于家庭、公寓、宾馆、学校等锅炉的热水取暖循环，经有力推动使得整个房间温暖舒适。

型号电源输出功率(W) 吸程(m) 全扬程(m) 最大排水量(t/h) 管径(mm) 重量(kg) PH-101E 220V/50Hz 100 - 5 7.8 40 11PH-123E 220V/50Hz 125 - 5 11.4 50 15PH-251E 220V/50Hz 250 - 7.5 13.8 65 20 型号电源输出功率(w) 吸程(w) 全扬程(m) 最大排水量(吨/小时) 管径(mm) 重量(kg)PH-045E 220V/50Hz 40 - 3.5 3.6 25 4PH-041E 220V/50Hz 40 - 3.5 3.6 25 5PH-042E 220V/50Hz 40 - 3.5 3.6 32 5PH-101E 220V/50Hz 100 - 5 7.8 40 11PH-123E 220V/50Hz 125 - 5 11.4 50 15PH-251E 220V/50Hz 250 - 7.5 19.2 65 20PH-252E 220V/50Hz 250 - 7.5 19.2 80 20PH-400E 220V/50Hz 400 - 15.5 19.8 80 30PH-401E 220V/50Hz 400 - 19.5 17.4 50 30PH-401Q 380V/50Hz三相 400 - 19.5 17.4 50 30PH-2200Q 380V/50Hz三相 2200 - 30 30 40 35德国威乐PH-400E热水循环泵★热水增压泵简单介绍：应用领域：太阳能热水增压；锅炉热水增压；公寓楼热水增压；大厦热水增压，大厦，公寓楼的热水循环。
