水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么区别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。
用于不同设备相连（如网卡到交换机）。
交叉线：一端做成T568B一端做成T568A。
用于同种设备相连（如网卡到网卡）。
10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。
100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。
【网络工程】网线制作最全的资料网线制作完成后的检测1 用测试仪测试网络线是否接通。
在把水晶头的两端都做好后即可用网线测试仪进行测试，假如测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
假如出现任何一个灯为红灯或者黄灯，都证明存在断路或者者接触不良现象，如今最好先对两端水晶头再用网线钳压一次，再测，假如故障依旧，再检查一下两端芯线的排列顺序是否一样，假如不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。
假如芯线顺序一样，但测试仪在重夺后仍显示红色灯或者黄色灯，则说明其中确信存在对应芯线接触不好。
如今没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，假如故障消失，则不必重做另一端水晶头，否则还得把原先的另一端水晶头也剪掉重做。
直到测试全为绿色指示灯闪过为止。
关于制作的方法不一致测试仪上的指示灯亮的顺序也不一致：直通线测试仪上的灯应该是依次顺序的亮；双绞线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。
2 假如没有网络测试仪器，能够用传输一个大文件用时来估算数据实际传输速度，只是要注意根据文件传输速度上推断时不能混淆带宽与传输速率，我们说10M的网络并不是说传输速度达到了10M/S，而是10M=10Mbit=1.25MBytes，注意Mbps与MBps单位的区别。
100Base-TX 使用的是4B-5B 的编码，从脉冲发送的速度上来说是足够100Mbps 的，但考虑到编码的效率，帧间隙，数据包头等因素，网络的实际传输能力，从应用层来看最多有70%-80%，再加上你的计算机的处理能力存盘速度等各方面因素，100Mbps/8（换算成字节）×70%＝8.75Mbyte/s 这就是网络的理论传输速度，此外再考虑计算机的因素，能有5M 就不错了。
象100M的网我试过，传输Win98（129兆），用25秒，约合5兆/秒。
以次估算，10Base-T 的应用传输速度也就500~600K 字节/秒，同为5类线，一个是100MHz；一个是1000Mbps。

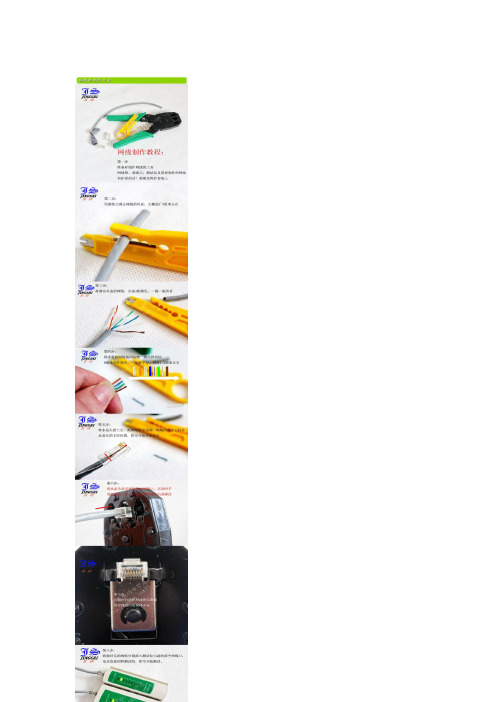

手把手教你如何做网线手把手教你如何做网线来源：希赛社区作者：xh6639081 责编：豆豆技术应用一、双绞线网线的制作双绞线网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头;所需工具也较简单，通常仅需一把专用压线钳即可，这在上一篇已作详细介绍，在此就不再赘述了。
双绞线网线的制作其实就是网线水晶头的制作。
这类网线制作的难点就是不同用途的网线跳线规则不一样，下面先来看最基本的直通五类线(不用跳线)的制作方法，其它类型网线的制作方法类似，不同的只是跳线方法不一样而已。
1. 直通RJ-45接头的制作为了方便读者理解，下面以Step-By-Step 方式一步步向大家介绍这类网线的制作方法，后面的章节及内容也尽量按这一方式进行。
第1步：用双绞线网线钳(当然也可以用其它剪线工具)把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的网线)，然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈(无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径)，让刀口划开双绞线的保护胶皮，拔下胶皮。
如图1所示。
当然也可使用专门的剥线工具来剥皮线。
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动;剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
先把4对芯线一字并排排列，然后再把每对芯线分开(此时注意不跨线排列，也就是说每对芯线都相邻排列)，并按统一的排列顺序(如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线)排列。
工具:网钳关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白、2->橙、3->绿白、4->蓝、5->蓝白、6->绿、7->棕白、8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
把一部分的保护胶皮去掉。
在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。
第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。
若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。
如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

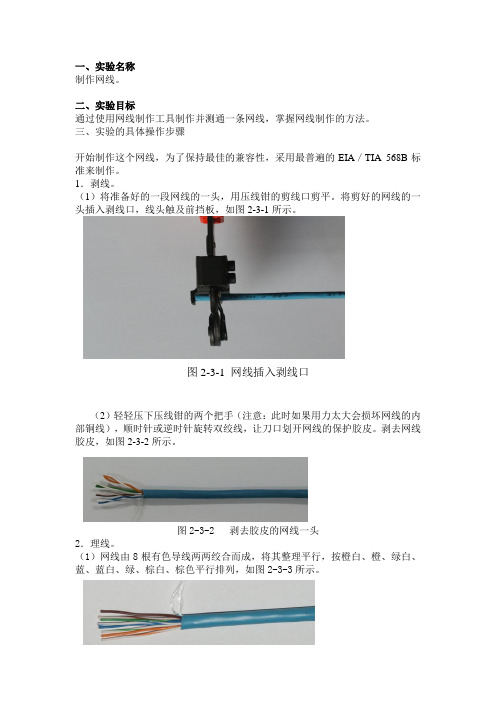

一、实验名称制作网线。
二、实验目标通过使用网线制作工具制作并测通一条网线，掌握网线制作的方法。
三、实验的具体操作步骤开始制作这个网线，为了保持最佳的兼容性，采用最普遍的EIA／TIA 568B标准来制作。
1．剥线。
（1）将准备好的一段网线的一头，用压线钳的剪线口剪平。
将剪好的网线的一头插入剥线口，线头触及前挡板，如图2-3-1所示。
图2-3-1 网线插入剥线口（2）轻轻压下压线钳的两个把手（注意：此时如果用力太大会损坏网线的内部铜线），顺时针或逆时针旋转双绞线，让刀口划开网线的保护胶皮。
剥去网线胶皮，如图2-3-2所示。
图2-3-2 剥去胶皮的网线一头2．理线。
（1）网线由8根有色导线两两绞合而成，将其整理平行，按橙白、橙、绿白、蓝、蓝白、绿、棕白、棕色平行排列，如图2-3-3所示。
（2）整理完毕后用剪线刀口将前端修齐，如图2-3-4所示。
3．压线。
（1）左手捏平刚剪好的网线头部，右手捏住水晶头，将水晶头有弹片一侧向下，左手稍稍用力将排好的线平行插入水晶头内的线槽中。
八条导线顶端应插入线槽顶端，如图2-3-5所示。
图2-3-5 网线头按顺序推入水晶头中（2）将已装好水晶头的网线头插入到压线钳的压线口中，如图2-3-6所示。
图2-3-6 网线头插入到压线口（3）用力压下压线钳的两个把手，如图2-3-7所示。
图2-3-7 压线4．用同样的办法完成这段网线的另一头的制作。
5．测线。
将做好的网线的两头插入测线仪，按下测线仪中间的开关，当时看到测线仪的两边按1至8的顺序逐一同亮同灭时，表示你已成功制作了一条网线，如图2-3-8所示。
、图2-3-8 网线的两头插入测线仪按下测线仪中间的开关，当时看到测线仪的两边按1至8的顺序逐一同亮同灭时，表示你已成功制作了一条网线。
网线的制作方法
网线的制作其实很容易，只要备好网线一根，水晶头两个，压线钳一个，就可以很容易制作一根网线了。
下面是网线制作的具体步骤和方法：首先是剥网线护套，在距离网线端头2厘米处用刀子将网线护套割一圈，然后用力拽出护套，同样的方法将网线另外一头去护套。
接下来将剥出来的8根细线按下面所述方法排序，将线头前端剪齐，然后将其插入水晶头。
最后用压线钳压下水晶头就可以了。
具体接线方法如下：
网线常用水晶头作为接线端子，在平时的使用中经常弄混接线的顺序，这里通过图直观地对水晶头的接线做一总结，已备压线时查用。
网线线水晶头的接法：
网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。
因而网线也有两种做法，一种是交叉线法，一种是平行线法。
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
你可以注意下，其实两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机，如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法，其实如果你两头都接成一样的顺序也是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。
具体接线图如下：
网线水晶头的接法示意图
水晶头压线实物图
网线连接图
网线插座接法
网线插座接法示意图。
网线制作详解现在我们工作生活中，都离不开互联网，有网络就离不开连接各网络设备（如路由器、电脑等）的网线。
那么网线如何制作呢？我相信这是每个具备一定能网络知识的人都想弄懂的一件事情，不会制作网线都不敢号称自己是电脑高手。
笔者通过大学几年的自学，积累了相当丰富的电脑知识，可以说是个电脑通，但直到毕业后参加工作10余年的今天才第一次亲手制作成功了一根网线。
互联网上关于网线制作的相关信息还是很多的，但是我总觉得不太实用，反正是有哪点说的不太到位，一个初学者是没有办法完全根据其相关信息制作出一根合格网线的。
我在此以第一次制作网线的视角来介绍网线制作的全过程，把一些细节说透，让一个初学者也能搞清楚看真切。
相信看了本文能帮助你制作网线少走弯路。
一、工具制作网线工具1.网线钳2.水晶头3.网线二、排线网线制作排线是关键环节，是能否制作成功网线的关键。
（一）直通线通常使用的网线大多数是直通线，也就是网线两端水晶头中的线序是一样的。
其中网线线序有两种标准，T568A和T568B，若是直通线，网线两端的线序要么都是T568A，要么都是T568B，惯用是采用T568B，排线顺序如下图所示。
特别说明：所谓“序”就有个从哪开始的问题，比如说按从左到右还是从右到左数，如果不弄清楚这个问题，说出的“序”其实都是无实际意义了。
比如说4个人排队，只说2号位人员，其实是不能确定到底是哪个位置，但你说是从左往右2号位，这个人是确定的。
在互联网上关于网线线序的文章，都只会告诉你T568A和T568B排线的顺序是什么，但就是没人告诉你这个序是从哪边排该怎么看。
我认为这是我制作网线遇到的第一个需要特别注重的细节。
网线的线序，一定是水晶头铜片面朝向自己，并且铜片端向上的从左往右的线序，如下图所示，正确的是图1。
图1 图2 图3（二）交叉线所谓交叉线，就是两端水晶头中的线序分别采用T568A和T568B标准线序排列的网线。
交叉线排线顺序如下图所示。
网线製作方法网路知识目前常见的网线有两种，一种是100m网路里面使用的普通网线，另一种是1000m网路里面使用的遮蔽网线，这两种网线的製作方法有所不同，遮蔽网线的製作过程要複杂一些。
下面通过**解说的方式为大家介绍这两种网线的製作方法。
一、普通网线製作方法普通网线由2个普通水晶头、超5类线缆和水晶头防护套经过装配而成。
普通网线元件外形如下图所示。
1、工具和材料1）加工工具包括：斜口钳、刀片或者其他刀具、水晶头压接钳。
2）需要的物料包括：水晶头、五类线缆、水晶头防护套。
3）注意事项：检查电缆护套是否有凸起、粗细不均、护套损坏等情况。
如果发现则应该用斜口钳剪掉电缆的不良段。
2、网线製作步骤1）使用斜口钳根据长度需求裁减电缆。
2）将水晶头防护套安装到电缆上，并预留出至少约100mm的长度。
注意水晶头防护套的前后方向不能装反。
如下图所示。
3）用刀片或者其他刀具剥离电缆的护套，长度约为20mm。
在剥离护套时，注意不能损伤电缆芯线的绝缘。
如下图所示。
4）将芯线按照网线接线顺序排列，保留13mm～15mm，剪去多余部分，并使剩余芯线长度一致。
然后将芯线装入到水晶头中，如下图所示。
网线线序通常有2种，如下表所示。
当製作直通网线时，网线两端的线序应一致，即网线两端应同时为586a线序或者586b线序；当製作交叉网线时，网线两端的线序应不同，即网线一端为586a线序，另一端为586b线序。
5）用压接钳压接水晶头。
压接完成后，水晶头上的金属片应低于水晶头头部平面。
6）用网线测试仪检验所有的压接芯线是否导通。
7）把水晶头防护套推到水晶头上。
如下图所示。
二、遮蔽网线製作方法遮蔽网线由2个遮蔽水晶头、6类线缆和水晶头防护套组成。
1、工具和材料1）加工工具主要有：斜口钳、遮蔽水晶头压接钳、刀片或者其他刀具。
2）物料包括：遮蔽水晶头（带有遮蔽铁壳和分线架，如下图所示）、6类线缆、水晶头防护套。
2、製作步骤1）按照需要撷取适当长度的电缆，把水晶头防护套装到电缆上。
