SCGE简要操作流程及注意事项

GE公司CT操作台操作步骤1.准备工作在操作CT操作台之前，需要进行一些准备工作。

首先，确保操作台的电源和所有连接线（例如电源线、数据线等）都已连接并接通电源。

其次，检查CT扫描仪是否已经准备好并处于待命状态。

2.患者准备在进行CT扫描之前，需要对患者进行适当的准备。

首先，核对患者的身份信息，包括姓名、年龄、性别等。

然后，询问患者有无对于放射线的过敏反应，如有需要采取适当的措施。

同时，应向患者解释整个CT扫描过程，以及可能的不适或风险。

3.定位患者确保患者的正确定位是进行CT扫描的关键步骤之一、根据患者的具体需要，可以采用不同的定位方法，例如平躺、仰卧、俯卧等。

在进行定位过程中，应尽量确保患者的身体部位与CT扫描仪的扫描范围相匹配。

4.CT扫描参数设置在进行CT扫描之前，需要设置适当的扫描参数。

这些参数包括扫描类型（如螺旋扫描、层叠扫描等）、扫描区域（例如头部、胸部、腹部等）、扫描针距、扫描速度、扫描层厚、对比剂使用等。

根据患者的具体情况和临床需要，选择合适的扫描参数进行设置。

5.执行CT扫描在设置完扫描参数之后，可以开始进行CT扫描。

首先，将患者放置在CT操作台上，并确保患者的身体部位与CT扫描仪的扫描范围相匹配。

然后，根据患者的具体需求，选择相应的扫描方式（如连续扫描、间隔扫描等）并开始扫描。

在扫描过程中，操作人员需要密切观察患者的状态，并及时做好记录。

6.图像重建和处理在完成CT扫描后，需要对图像进行重建和处理。

首先，将扫描得到的原始数据导入CT操作台，并选择合适的图像处理参数（如窗位、窗宽、对比度调整等）。

然后，根据医生的要求，对图像进行进一步的重建和处理，以便更好地观察和分析。

7.图像存储和传输在图像重建和处理完成后，需要对图像进行存储和传输。

首先，将重建和处理得到的图像保存到CT操作台的硬盘或其他存储设备中。

然后，可以通过网络或其他途径将图像传输到其他计算机或设备上，以便医生进行远程诊断和讨论。

35KV GIS基本情况
面板操作区
隔离操作区
手动开关操作区
面板区操作介绍
进线柜此处有一小面 板，有电形符号则中 央二站电已送至
“F1”主断路 器合闸按键 “F2”主断路 器分闸按键 未设定 远近程控制 模式切换键
隔离区操作介绍
断路器位置指示
隔离闸操作口

隔离开关解锁口
手动操作区介绍
按ON键断路 器合闸
按OFF键断 路器分闸 断路器位置 指示
35KV GIS操作工具
隔离闸操作手柄 接地操作手柄 作业指示牌 盘柜钥匙
断电流程
送电状态隔离区显示
断电流程
联系生产及现场工作人员，确认需要断电的35KV GIS盘柜编号，确定 可以对此盘柜进行断电操作。
按一下保护继电器操 作面板的“F4”键— —远程控制模式切换 到就地控制模式。
断电流程
按一下保护继电器操 作面板的“F2”键 主断路器分闸
断电流程
用盘柜钥匙插入解锁孔顺时针 转动30度 隔离开关解锁状态
断电流程
插上隔离刀闸操作手柄并 逆时针方向旋转180度 隔离开关断开
断电流程
逆时针旋转30° 接地地开关解锁
断电流程
插上接地刀闸操作手柄并 接地开关合闸 顺时针方向旋转180度
断电流程
按下面板中 F1键 主断路器合闸
然后挂上断电指示牌，在断电指示牌背面填写断送电纪录表 ，并将操作手柄及钥匙归位，至此断电操作完成。
断电流程
断送电记录表
序号 设备功能号 设备描述 断电时间 送电时间 执行人 执行原因 备注
1
2
3 4 5 6 7 8 9
送电流程
1、 确认35KV GIS工具栏中工具齐全。 2、 联系生产及现场工作人员，确认需要送电的35KV GIS盘柜编 号，确定可以对此盘柜进行送电操作。 3、 按一下保护继电器操作面板的“F2”键——主断路器分闸。 4、 插上盘柜钥匙并逆时针方向旋转30度——接地开关解锁。 5、 插上接地刀闸操作手柄并逆时针方向旋转180°——接地开关 分闸。再取下操作手柄。 6、 将盘柜钥匙顺时针方向旋转30度——隔离开关解锁。 7、 插上隔离刀闸操作手柄并顺时针方向旋转180°——隔离开关 合上。再取下操作手柄和盘柜钥匙。 8、 按一下保护继电器操作面板的“F1”键——主断路器合闸。再 取下断电指示牌（注：在断电指示牌背面填写断送电纪录表）， 并将操作手柄及钥匙归位。至此送电操作完成。

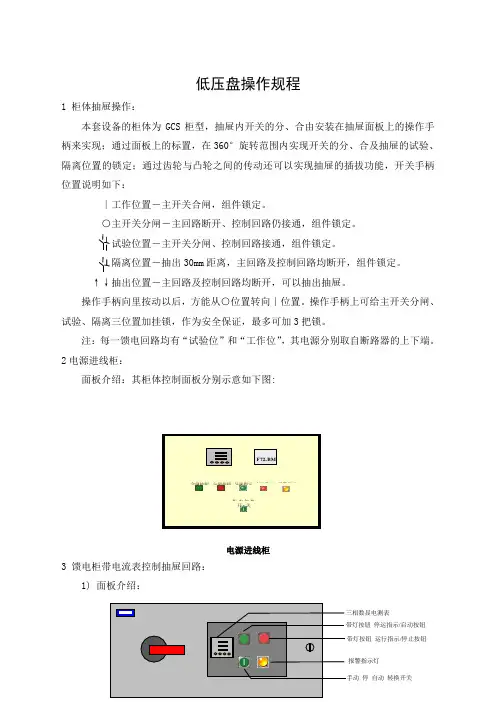

低压盘操作规程1 柜体抽屉操作：本套设备的柜体为GCS 柜型，抽屉内开关的分、合由安装在抽屉面板上的操作手柄来实现；通过面板上的标置，在360°旋转范围内实现开关的分、合及抽屉的试验、隔离位置的锁定；通过齿轮与凸轮之间的传动还可以实现抽屉的插拔功能，开关手柄位置说明如下：∣工作位置－主开关合闸，组件锁定。

○主开关分闸－主回路断开、控制回路仍接通，组件锁定。

试验位置－主开关分闸、控制回路接通，组件锁定。

隔离位置－抽出30mm 距离，主回路及控制回路均断开，组件锁定。

↑↓抽出位置－主回路及控制回路均断开，可以抽出抽屉。

操作手柄向里按动以后，方能从○位置转向∣位置。

操作手柄上可给主开关分闸、试验、隔离三位置加挂锁，作为安全保证，最多可加3把锁。

注：每一馈电回路均有“试验位”和“工作位”，其电源分别取自断路器的上下端。

2电源进线柜：面板介绍：其柜体控制面板分别示意如下图:电源进线柜3 馈电柜带电流表控制抽屉回路：1) 面板介绍：分闸指示 合闸按钮 分闸按钮 合闸指示 报警指示 F72-BM开·关柜内加热带灯按钮 运行指示/停止按钮带灯按钮 停运指示/启动按钮三相数显电测表 手动 停 自动 转换开关报警指示灯2）操作说明：将抽屉件置于工作位置，先按下再顺时针扳动操作手柄，合上断路器，绿色带灯按钮亮。

启动时，按下绿色带灯按钮，红色带灯按钮亮，绿色带灯按钮灭，此时三相数显电测表显示相关电量；停止时，按下红色带灯按钮，绿色带灯按钮亮，红色带灯按钮灭。

4馈电柜电机控制抽屉回路：1）面板介绍：2）操作说明：将抽屉件置于工作位置，先按下再顺时针扳动操作手柄，合上断路器，绿色停运指示灯亮。

启动时，按下绿色启动按钮，红色运行指示灯亮，绿色停运指示灯灭；停止时，按下红色停止按钮，红色运行指示灯灭，绿色停运指示灯亮。

5 馈电柜抽屉回路：1）面板介绍：2）操作说明：电源指示灯带灯按钮运行指示/停止按钮带灯按钮停运指示/启动按钮手动停自动转换开关报警指示灯将抽屉件置于工作位置，先按下再顺时针扳动操作手柄，合上断路器，红色电源指示灯亮。

蔡司——SEM（SIGMA）操作规范一、仪器结构光学系统：电子枪、电磁透镜、扫描线圈、光阑组件机械系统：支撑部分、样品室真空系统样品所产生的信号收集、处理、显示系统二、三种主要信号背散射电子（BSD）：入射电子在样品中经散射后再从上表面射出来的电子。

反映样品表面不同取向、不同平均原子量的区域差别。

二次电子(SE2)：由样品中原子外壳层释放出来，在扫描电子显微术中反映样品上表面的形貌特征。

X射线(EDS)：入射电子在样品原子激发内层电子后外层电子跃迁至内层时发出的光子。

三、工作原理：扫描电镜的工作原理可以简单地归纳为“光栅扫描，逐点成像”。

从电子枪阴极发出的直径20um～30um的电子束，受到阴阳极之间加速电压的作用，射向镜筒，经过聚光镜及物镜的会聚作用，缩小成直径约几毫微米的电子探针。

在物镜上部的扫描线圈的作用下，电子探针在样品表面作光栅状扫描并且激发出多种电子信号。

这些电子信号被相应的检测器检测，经过放大、转换，变成电压信号，最后被送到显像管的栅极上并且调制显像管的亮度。

显像管中的电子束在荧光屏上也作光栅状扫描，并且这种扫描运动与样品表面的电子束的扫描运动严格同步，这样即获得衬度与所接收信号强度相对应的扫描电子像，这种图像反映了样品表面的形貌特征。

四、操作步骤(一)启动系统1、开机将仪器主机上绿色按钮“On”打开，双击软件图标，输入用户名及密码。

2、加高压左击图标，单击，待高压上升到设定值，状态栏中显示为，系统状态就绪。

(二)更换样品1、放真空左击→→→，放真空。

2、换样品排气完成后，缓慢地将样品室拉开，轻轻将原样品取下，装入新样品，旋紧固定，缓慢关闭样品室。

3、抽真空单击→抽真空，待显示为时，抽真空完毕，可进行正常测试。

注：样品室不开打开太久，制样及更换样品时需戴手套，以免污染样品及样品室。

(三)测试样品1、选择观察区点击，将视野切换到TV模式下，前后移动Z方向杆将样品台调整到合适的高度，点击，将视野切换到Normal模式下，点击，状态栏中显示为鼠标左键调整图像亮度，右键调整对比度，使图像视野清晰；点击，状态栏显示为将鼠标功能切换为调整倍数、聚焦，鼠标左键将放大倍数调到最小，右键聚焦，选择较快的扫描速度（=1-3），使用操纵杆移动样品台位置，找到要观察的样品，并将观察区移动到视野中心。
