汽车电路图的种类

（1） 外部给电控单元供电（见图9-3-12）。
PPT课件
38
（2） 电控单元接地见图9-3-13。
（3） 电控单元给外部器件供电，未注明电压值的为5V，见 图9-3-14。
PPT课件
39
（4） 外部器件经电控单元接地，见图9-3-15。
PPT课件
40
（5） 电控单元的信号输入端一般画法见图9-3-16。
1．通用汽车电路图
通用车型电路图通常分为四类：电源分配简图（见图9-3-2）、 熔丝盒详图（见图9-3-3）、系统电路图（见图9-3-4）和接地线路 图（见图9-3-5）。系统电路图中电源线从图上方进入，通常从熔 丝处开始，并于熔丝上方用黑线框标注此处与电源之间的通断关系； 用电器在中部，接地点在最下方。如果是由电子控制的系统，电路 图中除该系统的工作电路外还会包括与该系统工作有关的信号电路 （如传感器等）。
2．识图从用电器入手
在电路图中，从其他部分处入手，不利于掌握各电器的工作原理，而 从用电器入手，很容易把与之相关的控制器件查找出来。
3．运用回路原则
通过运用回路原则，找出用电器PPT与课电件 源正负极构成的回路。
11
（二）电路原理图识读技巧
（1）电路按其作用来分，可分为电源电路、接地电路、信号电路、 控制电路。
导线颜色：一般用字母做代码（见表9-1-1）。 由于日久、高温会使导线绝缘层老化、褪色，此时，黄、白、粉、 灰不易分辨，蓝、绿也易混淆，所以某些车会在导线绝缘层上印刷出 颜色代码，以便查找导线。
PPT课件
5
PPT课件
6
三、缩略语
由于电路图幅面有限，对各元器件的注释大量采用缩略语。
正确理解电路图中缩略语、才能正确阅读电路图。可查阅英汉汽 车缩略语词典，也可从该电路图所在的说明书上了解图中的缩略语的 含义。

好,并将有关导线汇合在一起扎成线束以后画成的 图.在这种画成树枝状的图上,注重标明各导线的序 号,连接的电器设备的名称,接线柱的名称,各插接器 插头和插座的序号.这种图给安装和维修带来了极 大的方便,其特点是不说明线路的走向和原理,线路 简单.
在下面的章节中，首先介绍了汽车电路的特点，
以便我们能够清楚正确的读懂电路图。然后分三个 章节分别介绍了在现在比较先进的汽车上用到的电 子点火控制系统，ABS防抱死系统和空调中的电器 设备。
PPT文档演模板
汽车整车电路
（4）电子点火控制器
• 电子点火控制器其中的两个末级大功率三 极管分别与点火线圈内的两个初级绕组相 串联。其作用是接收发动机控制用计算机 发出的点火正时信号，交替地接通与切断 两个初级绕组中的电流，并使两个绕组中 的电流流向相反，以便在次级绕组中交替 地产生反向高压电。
汽车整车电路
PPT文档演模板
2020/11/23
汽车整车电路
目录
总论 第一章：汽车电路的特点 第二章：电子点火控制系统 第三章：ABS防抱死系统 第四章：空调装置中的电器设备
PPT文档演模板
汽车整车电路
总论
汽车整车发展趋势是系列化，模块化，轻 量化，小型化，电子化（自动化，智能化）及 个性化。采用电子装置的情况已成为衡量汽车 水平的一个重要标志。
汽车电器系统分布于汽车全身，线路错综复 杂但它也有其必须遵循的规律，掌握这些规律或 共同的特点，对于汽车电路的了解有很重要的作 用。汽车电路的特点有四：
PPT文档演模板
汽车整车电路
1） 直流电
汽车发动机是靠串励直流电动机来启 动的，它必须由蓄电池供给强大的直流电 流，蓄电池放电后又必须由直流电源—直 流发电机或经过整流的交流发电机给予充 电。所以汽车上的电源都采用方向和大小 不随时间变化的直流电。这样，车上的其 它电器也都选用了直流电器。

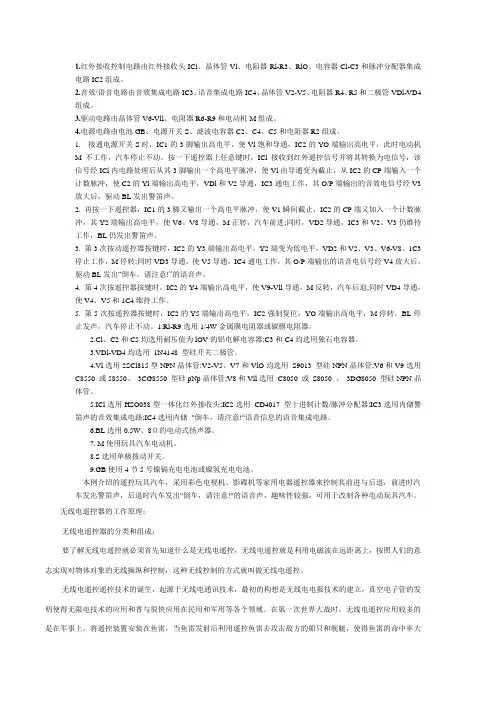

1.红外接收控制电路由红外接收头ICl、晶体管Vl、电阻器Rl-R3、RlO、电容器Cl-C3和脉冲分配器集成电路IC2组成。

2.音效/语音电路由音效集成电路IC3、语音集成电路IC4、晶体管V2-V5、电阻器R4、R5和二极管VDl-VD4组成。

3.驱动电路由晶体管V6-Vll、电阻器R6-R9和电动机M组成。

4.电源电路由电池GB、电源开关S、滤波电容器C2、C4、C5和电阻器R2组成。

1. 接通电源开关S时，IC1的3脚输出高电平，使Vl饱和导通，IC2的YO端输出高电平，此时电动机M不工作，汽车停止不动。

按一下遥控器上任意键时，ICl接收到红外遥控信号并将其转换为电信号，该信号经ICl内电路处理后从其3脚输出一个高电平脉冲，使Vl由导通变为截止，从IC2的CP端输入一个计数脉冲，使C2的Yl端输出高电平，VDl和V2导通，IC3通电工作，其O/P端输出的音效电信号经V3放大后，驱动BL发出警笛声。

2. 再按一下遥控器，IC1的3脚又输出一个高电平脉冲，使V1瞬间截止，IC2的CP端又加入一个计数脉冲，其Y2端输出高电平，使V6。

V8导通，M正转，汽车前进;同时，VD2导通，IC3和V2、V3仍维持工作，BL仍发出警笛声。

3. 第3次按动遥控器按键时，IC2的Y3端输出高电平，Y2端变为低电平，VD2和V2、V3、V6-V8、1C3停止工作，M停转;同时VD3导通，使V5导通，IC4通电工作，其O/P端输出的语音电信号经V4放大后，驱动BL发出“倒车，请注意!”的语音声。

4. 第4次按遥控器按键时，IC2的Y4端输出高电平，使V9-Vll导通，M反转，汽车后退;同时VD4导通，使V4、V5和1C4维持工作。

5. 第5次按遥控器按键时，IC2的Y5端输出高电平，IC2强制复位，YO端输出高电平，M停转，BL停止发声，汽车停止不动。

1.Rl-R9选用1/4W金属膜电阻器或碳膜电阻器。

2.Cl、C2和C5均选用耐压值为lOV的铝电解电容器;C3和C4均选用独石电容器。

汽车电路图的识读培训课件(ppt 116页)
项目一 汽车电路图的识读
❖ 一、汽车电气设备的组成
❖ 现代汽车电气设备的种类和数量很多，但总的来说可以分 为电源、用电设备和配电装置三部分。
❖ 1．电源
❖ 汽车电源包括蓄电池、发电机及调节器。发动机不工作时， 车上的用电器由蓄电池供电；发动机起动后，由发电机向 车上的用电器供电。发电机向用电设备供电的同时，也给 蓄电池充电。调节器的作用是在发电机工作时保持其输出 电压的稳定。
❖ 2．用电设备
❖ 用电设备主要由以下几个系统组成。 ❖ （1）起动系统。起动系统用来起动发动机，主要包括起
动机及其控制电路。
项目一 汽车电路图的识读
❖ （2）点火系统。点火系统（仅限于汽油发动机）用来点 燃汽油发动机汽缸中的可燃混合气。现在的汽油发动机基 本上都采用计算机控制的点火系统，主要包括点火线圈、 点火控制器、火花塞、各种传感器和电子控制单元（ECU） 等。
❖ 1．导线
❖ 汽车电系的连接导线有低压导线和高压导线两种。 ❖ （1）低压导线。低压导线有普通导线、起动电缆和搭铁
电缆之分。
❖ ①普通低压导线。普通低压导线为带绝缘层的铜质多芯软 线，如图1-1所示。低压导线的截面积主要是根据用电设 备的工作电流选择，但对于功率很小的电器，仅以工作电 流的大小选择导线，其截面积将太小，机械强度差，因此， 汽车电系中所用的导线截面积不得小于0.5mm2。汽车用 低压导线标称载面积所允许的负载电流见表1-1。
❖ （8）汽车电子控制系统。汽车电子控制系统主要指车辆 中利用微机控制的各个系统，包括发动机电控系统、自动 变速器电控系统、电控转向系统、电控悬架系统、电控制 动系统、电控安全气囊系统、自动空调系统、车载网络系 统等。现代汽车所采用的电控系统越来越多，使汽车上的 机械装置与电子控制结合的越来越紧密，形成了较为典型 的机电一体化系统，这也代表了汽车今后的发展方向。
