港口装卸工艺(同名3017)港口装卸工艺学[09481~2] Created by Kairry 第一章概论一、概念题1. 港口的概念2. 操作过程的概念3. 操作量的概念4. 作业工序的概念5. 港口装卸工艺的概念二、问答题1. 港口的作用2. 港口生产活动的特点3. 换装作业形式有哪些4. 港口作业中有哪些作业工序三、填空题1. 港口生产活动具有产品的（）性；生产的（）性；生产活动的（）性；生产活动与经济发展的（）性；生产的（）性；装卸组织的（）性；货物运输信息的（）性；生产调度的（）性。
3. 常见的作业工序有（）工序、（）工序、（）工序、（）工序、（）工序。
4. 港口是（）和（）的交接点；是（）活动基地；是（）发展的增长点；具有（）发展促进效应。
5. 港口是海运和陆运的（）；是工业活动（）；是城市发展的（）；具有社会经济发展（）。
第二章装卸工艺系统分析一、问答题1. 港口装卸工艺合理化原则有哪几个方面2. 在设备方面的港口装卸工艺合理化原则有哪些3. 在工艺布置与流程方面的港口装卸工艺合理化原则有哪些4. 在作业方面的港口装卸工艺合理化原则有哪些二、填空题1. 港口装卸工艺合理化原则有（）个方面、（）个方面、（）个方面、（）个方面、（）个方面。
2. 在设备方面的港口装卸工艺合理化原则有（）原则、（）原则、（）原则、（）原则、（）原则、（）原则。
3. 在工艺布置与流程方面的港口装卸工艺合理化原则有（）原则、（）原则、（）原则、（）原则、（）原则、（）原则。
原则、（）原则、（）原则。
5. 影响港口装卸设备类型选择的因素包括（）、（）、（）、（）、（）等几个方面。
6. 港口装卸设备类型选择在货物方面要考虑的因素有（）、（）、（）。
7. 港口装卸设备类型选择在运载工具方面要考虑的因素有（）和（）。
8. 港口装卸设备类型选择在自然条件方面要考虑的因素有（）、（）、（）。
9. 港口装卸设备类型选择在港口建筑物方面要考虑的因素有（）、（）、（）。
在不同装卸阶段采用不同的机械属具,更易于做到高效、经济。
3.3 配置必要的监视器和称重仪在岸边起重机上安装电视监视器和电子称重仪也是提高装卸效率的一项有效措施。
电视监视器安装在起重机头部,对舱内情况进行连续观测,可使司机对舱内货物情况有直观的了解,从而与指挥手形成更好的配合。
在起重机上安装称重仪器,一方面可以掌握装载量,另一方面可以消除由于装车超重而被监管部门退回的情况,提高装车的有效性。
此外,应当研制新型专用废钢装卸机械和属具。

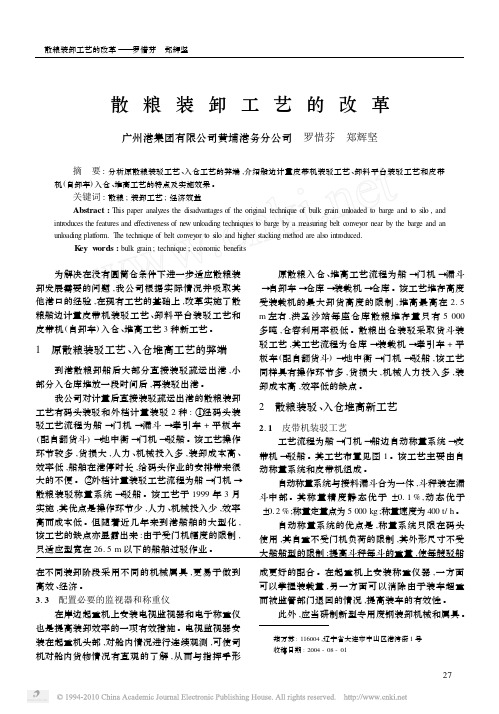

茹万苏:116004,辽宁省大连市中山区港湾街1号 收稿日期:2004-08-01散粮装卸工艺的改革广州港集团有限公司黄埔港务分公司 罗惜芬 郑辉坚 摘 要:分析原散粮装驳工艺、入仓工艺的弊端,介绍船边计量皮带机装驳工艺、卸料平台装驳工艺和皮带机(自卸车)入仓、堆高工艺的特点及实施效果。
关键词:散粮;装卸工艺;经济效益 Abstract:T his paper analy zes the disadvantages of the original technique of bulk grain unloaded to barge and to silo,and introduces the features and e ffectiveness of new unloading techniques to barge by a measuring belt convey or near by the barge and an unloading platform.T he technique of belt convey or to silo and higher stacking meth od are als o introduced. K ey w ords:bulk grain;technique;economic benefits 为解决在没有圆筒仓条件下进一步适应散粮装卸发展需要的问题,我公司根据实际情况并吸取其他港口的经验,在现有工艺的基础上,改革实施了散粮船边计量皮带机装驳工艺、卸料平台装驳工艺和皮带机(自卸车)入仓、堆高工艺3种新工艺。
《港口装卸工艺》课程标准课程代码：120511803课程类型：理论课课程性质：必修课适用专业：港口物流设备与自动控制总学时：45一、课程性质与作用本课程属于港口物流设备与自动控制的一门专业职能课程。
通过本课程的学习，可使学生系统地掌握港口、港口装卸工艺、港口货物等基本概念和常识，并能熟悉港口件杂货、集装箱和大宗散货的常见的装卸工艺，为将来港机专业毕业生能很好适应港口中的各种技术、安全、商务调度、现场作业管理等工作岗位奠定基础。
二、课程目标具备港口的基本常识，能正确的描述港口的组成，功能和作用，港口的类型和主要特点。
同时具备码头换装作业的基本知识，能正确描述码头换装作业形式﹑特点﹑操作过程及其构成，并且具备提高港口通过能力的分析能力。
三、课程设计理念与思路坚持教材内容以培养学生职业能力和岗位需求为主的编写理念。
教材内容难易适度，理论知识以“够用”为度，注重理论联系实际，着重培养学生的实际操作能力，在教材内容的取舍和主次的选择方面，照顾广度，控制深度，力求针对专业，服务行业，教材编写立足于国内港口机械和筑路机械使用的实际情况，结合典型机型，系统介绍工程机械设备的基本结构和工作原理,同时，有选择地介绍一些国外的新技术、新设备，以便拓宽学生的视野，为学生进一步深造打下基础。
四、教学进程安排五、教学内容与要求六、考核评价采取多元化的考核评价方法，重视实践考核，突出高职特色。
考试方式要突出多样性、针对性、生动性。
要把课程终结考试与过程考核中学生取得的成绩，作为判断学生成绩的重要依据。
具体考核方法如下：平时考勤占10%：主要依据考勤情况、上课表现、回答问题情况等。
平时学习成绩占20%：主要依据平时作业和测验情况。
期末考试成绩占70%。
七、教学条件师资条件：教师应具有二年以上的港口工作经验，且港机专业本科毕业或硕士毕业，具有讲师以上职称。
八、实施建议建议使用高职高专对口的港口装卸工艺方面的教材，采用多媒体与板书、模型、图片相结合的形式，上课引入大量港口装卸实例和图片，增强学生的学习兴趣；注重学生分析能力的提高和应对港口装卸过程中的实际问题能力的培养。
第一节 港口及港口企业 第二节 港口装卸工艺概述 第三节 港口企业生产要素的构成 第四节 装卸机械系统 1234第一章 绪论 5 第五节 港口装卸工艺的性质与作用一企业生产要素的内涵及种类二港口企业生产要素的构成CONTENTS ⏹生产要素一般包括自然资源、资本、劳动力、管理、技术和信息。
生产要素的内涵⏹物质资料生产是一个社会赖以存在和发展的基础，进行物质资料生产的一个基本前提，就是必须具备一定的有形或无形投入。
这些必须投入的有形或无形因素，就是生产要素，也即进行物质资料生产所必须具备的各种生产要素的基本因素或条件。
关于生产要素的种类，国内外经济学界有不同的说法，其内容也不尽相同。
中国有些经济学家根据马克思对生产力和生产关系的分析，认为生产要素（称为生产力因素）包括劳动者、劳动资料和劳动对象。
其中劳动者是指正在或能够在生产力系统运行过程中发挥劳动功能的人 劳动资料包括生产工具、能 源设施和基础设施 劳动对象可分为天然存在的 劳动对象和经过人类加工过 的劳动对象，具体包括自然 物（如土地）、原料和材料 等 另外，随着经济的进步和经 济理论的发展，科学技术、 管理和信息也逐渐被列入生 产要素的内容。
生产要素的种类上港集团主营业务分四大板块，即：集装箱码头业务散杂货码头业务港口物流业务港口服务业务目前已形成了包括码头装卸、仓储堆存、航运、陆运、代理等服务在内的港口物流产业链。
公司上海地区下辖分公司12家及内设机构3家，二级（全资及控股）子公司29家、参股企业14家。
导入案例---上港集团有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）⏹劳动者 ⏹生产工具 ⏹能源及动力设施 ⏹基础设施 ⏹科学技术 二、港口企业生产要素的构成⏹劳动对象⏹生产信息⏹教育⏹资金⏹管理（一）劳动者 领导人员 技术人员 工 人 1 2 3港口劳动者应是具有一定的生产经验、科学知识和劳动技能，操纵生产工具或其它技术手段，直接或间接地进行货物装卸作业及其相关生产活动的人。
散改集 粮食仓库装卸工艺方案王晓琨中交第二航务工程勘察设计院有限公司㊀㊀摘㊀要:结合实际工程项目,对某物流园区项目内 散改集 粮食仓库的工艺设计进行分析,阐述了翻箱㊁进仓等装卸工艺设计要点,可为类似工程设计提供参考㊂㊀㊀关键词:散改集;散装粮食;翻箱作业;堆高作业Loading and Unloading Process Scheme of Changing from BulkCargo to Container Grain WarehouseWang XiaokunCCCC Second Harbor Consultants Co.,Ltd.㊀㊀Abstract:Combined with the actual engineering project,the process design scheme of the changing from bulk car-go to container grain warehouse in a logistics park project is analyzed.Besides,the key points of the loading and unloading process design such as rehandling operation and entering the warehouse are expounded,which can provide reference for sim-ilar engineering design.㊀㊀Key words:changing from bulk cargo to container;bulk grain;rehandling operation;stacking operation1㊀引言由于集装箱运输便携㊁成本低, 散改集 作业在码头及物流园区越来越常用㊂集装箱运输散粮提高了粮食中转的能力,降低了粮食流通成本,采用集装箱运输散装粮食可避免粮食交纳周期不稳㊁货物质量难以控制㊁存储成本过高等散货运输模式带来的弊端㊂散装粮食装卸时易产生大量粉尘,作业时需考虑其物料特殊性㊂结合某物流园区项目,对散改集及粮食仓库存储工艺方案进行分析,比选常用的散粮翻箱㊁堆高㊁运输工艺设备,提出几点说明及建议,供类似工程设计参考㊂2㊀项目概况本工程建设内容包括集装箱功能区㊁仓储物流配送区及业务用房功能区等㊂其中仓储物流配送区拟建1座散改集仓库,对装有大豆㊁玉米㊁稻谷等散装粮食的集装箱进行倒箱,仓库内进行存储作业及自卸车装车作业㊂散装粮食年进口量100万t,在粮食仓库内预计存储时间约2~3天,根据运量及堆存天数,综合考虑本工程总平面布置,设1座106mˑ54m散改集粮食仓库,仓库内堆存高度6m,工艺净空高要求不小于9m,仓库一侧设25m作业场地,进行集装箱倒箱作业;另一侧设12m作业场地,进行散装粮食运出仓库及自卸车装车作业㊂工艺流程为:集装箱ң倒箱ң进仓ң散改集仓库ң出仓ң自卸车㊂工程总平面布置见图1㊂图1㊀工程平面布置图3㊀设计关键点本工程散装粮食采用集装箱运输进入物流园56港口装卸㊀2022年第2期(总第263期)博看网 . All Rights Reserved.后,按业主需求进行翻箱㊁进仓㊁存储,出仓及装车功能㊂其中,散装粮食翻箱作业及进仓作业是本工程工艺设计的关键㊂3.1㊀拆箱设备选择在集装箱公路运输中,其水平运输采用可长距离运输的集装箱卡车,集装箱卡车自带能翻箱的液压升降设备,不需再借助外部设备进行集装箱倒箱作业㊂本工程集装箱由水路及铁路进园后,园区内采用集装箱拖挂车进行水平运输,将集装箱运至散改集仓库前作业场地处拆箱,因此需选用合适的拆箱设备㊂常用的拆箱作业设备包括单斗装载机㊁集装箱吊机㊁可倾斜式集装箱正面吊等[1-2]㊂下面对各拆箱设备的使用工况进行分析㊂3.1.1㊀单斗装载机采用单斗装载机直接进箱卸料,优点是工艺流程简单㊁投资小,只需单斗机即可实现拆箱作业;缺点是单斗装载机在抓取过程中易破坏其物料特性,且效率过低,单机效率约60t /h㊂若采用该工艺设备进行拆箱作业,仓库前沿作业区域设5台单斗装载机,采用移动式升降台辅助作业,单斗机通过移动式升降台进入集装箱内,拆箱后通过移动式皮带机逐条落料进仓㊂3.1.2㊀集装箱吊机采用集装箱吊机进行集装箱翻箱作业,吊机上的钢丝绳提升集装箱并倒箱㊂该设备简易㊁投资小,但需人工辅助作业,保证设备吊具对准,拆箱效率低,存在安全隐患㊂图2㊀可倾斜式集装箱正面吊拆箱3.1.3㊀可倾斜式集装箱正面吊为改进传统 散改集 拆箱作业工艺设备,提高作业效率,对集装箱正面吊吊具进行优化,采用可倾斜式的集装箱正面吊进行集装箱翻箱作业(见图2)㊂利用集装箱正面吊的装卸搬运功能,配置特殊的整体式集装箱倾斜吊具,将集装箱倒箱至仓库前沿作业区域,通过移动式皮带机逐条落料进仓㊂该工艺设备效率达30箱/h,其缺点为受设备吊具限制,仅适用于20ft 集装箱拆箱作业,如需进行40ft集装箱拆箱作业,需更换框架式集装箱倾斜吊具,拆卸复杂㊂若采用可倾斜的集装箱正面吊,设2台设备进行集装箱吊箱㊁拆箱㊁落箱作业,拆箱后通过移动式皮带机逐条落料进仓㊂3.2㊀散粮仓库设计散粮仓库仅考虑散粮的短期堆存,但由于散装粮食装卸时易产生大量粉尘,其工艺设计及防爆要求均需参考‘粮食平房仓设计规范GB50320-2014“㊁‘粮食加工㊁储运系统粉尘防爆“㊂设4条工艺净宽要求不小于4.5m 的通道,各通道间进行散粮的堆料作业㊂散粮仓库工艺平面布置图见图3㊂散粮仓库进出仓作业设备需采取粉尘控制措施㊂图3㊀散粮仓库平面布置图3.3㊀散粮仓库内堆高设备选择对于中小型散货仓库,可采用单斗装载机㊁移动式皮带机㊁散货移动式堆高机等进行仓库内堆高作业[3-4]㊂(1)单斗装载机堆高:单斗机在仓库内进行散粮堆料过程中易产生大量粉尘,其为柴油发电,安全性低,易发生爆炸事故㊂且单斗机需多台多次堆高,造成仓库内设备多且杂,作业效率低,在抓取作业中对散装粮食的多次碾压易破坏其物料特性,粮食破碎量增加,降低散粮的品质,不利于后期储运㊂因此粮食仓库内不推荐单斗机堆高作业㊂(2)移动式散料堆高机:该工艺设备为新型的中小型散货仓库堆料设备,其堆高能力最高可达3000t /h,由臂架系统㊁皮带机系统㊁上坡平台系统和行走系统组成㊂其优点除作业效率高㊁堆料高度高外,设备自带上坡平台系统,可实现自卸车直接卸料至散料堆高机上,卸料过程配有抑尘系统,在非工作状态时该平台可折叠收起㊂66Port Operation㊀2022.No.2(Serial No.263)博看网 . All Rights Reserved.(3)移动式皮带机堆高:移动式皮带机通过逐条落料进行堆高作业㊂由于作业时扬尘较大,对其配置PLC 控制程序,保障其作业故障时进行声光报警,从而实现仓库内无人化操作,减少人工成本,增加安全性㊂借助PLC 控制程序,组合伸缩系统㊁俯仰系统㊁回转系统等不同运动,可使移动式皮带机出料时在要求的扇形区域内达到堆粮作业范围的三维立体全覆盖,使粮堆平坦均匀,减少粮食分级和平仓工作量㊂本工程采用3台100t /h 移动式散料堆高机接料倒箱作业后的散粮,移动式散料堆高机接料后进仓,移动式皮带机辅助堆高作业,移动式皮带机单条效率50t /h㊂本工程需堆高不小于6m,因此设备输送高度需不小于7m,考虑散粮倾斜输送时最大倾角14ʎ限制,取水平输送距离15m,带宽800mm㊂为方便二次㊁三次堆高,共设10条移动式皮带机㊂两设备均考虑整机防爆㊂3.4㊀粉尘控制措施本工程货种为散装粮食,散粮拆箱㊁进仓㊁出仓作业均需采用移动设备,设备多且杂,在各设备的接卸口,粮食逐层抛料过程中由于落差高㊁冲击速度大,导致产生大量粉尘㊂散装粮食产生的粉尘流动性差,在水平运输及抛料过程中极易与粮粒分离,成为浓度较高的悬浮颗粒,再加上环境空气的流动,容易造成整个作业现场扬尘严重㊂因此,在散料堆高机㊁移动式皮带机及扒粮机进出料口处设密封罩,密封罩上设进出料口及吸尘口,散粮从密封罩的进出料口抛料㊁接料,使散粮在密闭环境内逐层输送,保证粉尘不外泄㊂3.5㊀装卸工艺本工程物流园区内集装箱牵引半挂车,在散粮仓库外作业场地通过可倾斜式集装箱正面吊进行倒箱作业,散粮倒至散料堆高机上,通过散料堆高机落料至移动式皮带机,移动式皮带机逐层搭接,完成一定距离的水平输送,输送至散粮仓库内堆存㊂出仓作业由扒粮机及移动式皮带机完成,散粮出仓后运至自卸车装车运出㊂除散料堆高机㊁移动式皮带机㊁扒粮机外,其余装卸工艺设备不得进入散粮仓库内,仓库内的设备均考虑整机防爆㊂进仓工艺流程为:集装箱牵引平板车ң可倾斜集装箱正面吊ң散料堆高机ң移动式皮带机ң散粮仓库;出仓工艺流程为:散粮仓库ң扒粮机ң移动式皮带机ң自卸车ң园区外㊂工艺布置见图4㊂1.移动式皮带机㊀2.扒粮机㊀3.移动式皮带机㊀4.散料堆高机㊀5.可倾斜集装箱正面吊图4㊀工艺流程示意图4㊀结语结合工程实例,对 散改集 粮食仓库的工艺方案进行分析,比选了倒箱作业㊁进仓作业的装卸工艺设备,设计粮食仓库布置,提出了更高效率的工艺方案,对类似工程具有参考意义㊂参考文献[1]㊀赵多发.港口 散改集 拆装箱作业设备及工艺[J].集装箱化,2019(30):13-17.[2]㊀苗林展.一种 散改集 新型装卸系统设计探讨[J].起重运输机械,2020(19):102-106.[3]㊀孙远韬,吴丹,沈卓,等.新型散货移动式堆高机的设计及应用[J].港口装卸,2016(2):14-16.[4]㊀袁建明,周振辉,李勇智,等.新型流动式粮食螺旋堆高机及其关键技术[J].起重运输机械,2019(16):56-59.王晓琨:430000,武汉市武昌区民主路555号收稿日期:2022-03-02DOI:10.3963/j.issn.1000-8969.2022.02.02276港口装卸㊀2022年第2期(总第263期)博看网 . All Rights Reserved.。
第八章 散粮装卸工艺 第一节 概述 散粮主要包括小麦、大麦、玉米、谷类、高粱、豆类、油料等。粮食运输主要有袋装粮食和散装粮食两种形式，也有用集装箱运输粮食的。 比较袋装粮食运输方式，散粮运输方式具有如下优点： (1) 节约了袋装粮食的包装费用、散粮的灌包和包装费用。 (2) 易于实现粮食装卸的专业化，机械化。 (3) 提高了粮食装卸效率。港口装卸袋装粮食的效率较低。 (4) 降低了工人的劳动强度。 粮食是食物，在运输和装卸的过程中要严格保证其食用的质量，为此要了解粮食的特性和对装卸保管的要求。 首先是粮食的食用性。 由于粮食是宝贵物质，所以在粮食的运输和保管时需要精确计量，还要防止货损货差，因此，散粮装卸机械化系统中必须要设置准确的计量设备。 其次，粮食具有吸附性。 再次，粮食具有流散性。 粮食还具有扬尘性。 此外，散粮在运输和装卸过程中有许多辅助作业，如粮食的检验、熏蒸等也应在装卸工艺中作相应的考虑。 第二节 散粮船舶装卸机械 一、散粮卸船机械 散粮卸船机械可分为间歇型卸船机和连续型卸船机两大类。间歇型卸船机是指各类抓斗卸船机，如船吊抓斗、门机抓斗、桥式抓斗卸船机等；常用的连续型散粮卸船机有吸粮机、夹皮带卸船机、链斗式卸船机、螺旋式卸船机等。 （一）抓斗卸船机 比较连续型散粮卸船机，抓斗卸船机的使用特点是： (1) 机械的结构简单，造价低，维修保养方便。 (2) 对船型和货种的适应性强。 (3) 船舶装卸效率低、能耗大。 (4) 抓斗闭合不严密，卸船作业过程中散粮撒落现象较为严重。 (5) 粉尘污染大。 （二）吸粮机 吸粮机是连续型散粮卸船机的常见机型。其工作原理是用气泵或多级涡轮产生的真空压差，使管内空气急速流动，运动着的空气流把速度传递给所要运送的物料，使空气和物料一起到达接收地点，然后空气自行散失与物料分离，物料再通过码头上的机械重新转运出去。 吸粮机的工作优点有； (1) 吸粮机结构简单，造价低，操作方便，使用灵活； (2) 飞对船型的适应性强，清舱量较小，工人的劳动强度低； (3) 易与其他运输环节相衔接。 但在实际使用中，吸粮机还存在“三大一低”的缺点： 1) 噪声大 2) 粉尘大 3) 能耗大 4) 效率低 ` 根据生产现场操作程序可把吸粮机卸船过程分为三个阶段：第一阶段，船舶满载粮食抵港，货位高，这时吸粮机的吸嘴只需在舱内垂直上下运动， 第二阶段，物料减少，货位降低，此时要注意水平管道的上下摆动角度。 第三阶段，清舱阶段。 提高吸粮机生产效率的措施有： (1) 采用水平、垂直伸缩输送管以增加第一、第二阶段的卸货效率； (2) 设计专用的清舱吸嘴。清舱弯管吸嘴可绕垂直输料管作 36(0 转动，以增加吸料面。提高卸船效率。 （三）夹皮带卸船机 1. 工作原理 夹皮带卸船机的工作原理是在两条垂直的、同速向上运动的皮带的两个相对侧面均匀加压，使通过喂料器进入夹皮带机的物料在两条皮带中间被夹带同步向上运动，实现物料的垂直提升。在提升时，货物仅与皮带接触，而皮带是用密封装置与空气压力相结合的方式压紧的。 在提升腿的顶部，夹运货物的两条皮带沿辛泡特旋转臂改变方向。然后，通过一组溜管向码头岸边的皮带机卸料。 2. 组成部分 1) 喂料器 喂料器基本上有三种形式：螺旋喂料器、刮板输送机喂料装置和双叶轮喂料装置。 2) 提升腿 3) 双皮带输送机系统 4) 压缩空气 5) 臂架装置 6) 卸料设施 7) 吸尘 8) 行走门座 9) 液压系统 10) 压缩空气系统 3. 工作性能 夹皮带卸船机具有极大灵活性： (1) 大车沿码头岸边轨道行走。 (2) 可围绕门座顺时针或逆时针旋转任意角度。 (3) 臂架俯仰范围为水平以下 280; 水平以上 3600 (4) 提升腿外摆距垂直方向 40` ，内摆距垂直方向 3600 4. 操作特点 上述所有动作仅由一个驾驶员操作。 5. 清舱 6. 夹皮带卸船机的优点 (1) 卸船效率高卸船效率可达 300 - 2000Vha (2) 灵活性高卸船机卸料口可达船舱的所有装货部位，这是抓斗式和其他形式的机械卸船机所做不到的。 (3) 成本低同其他形式的卸船机相比，夹皮带卸船机不仅在基本投资上有竞争性，而且由于重量轻使码头投资也相应减少。 (4) 能耗小夹皮带卸船机的能耗比相同能力的吸粮机低 4 倍，是所有散粮卸船机型中的能耗最小的一种机型。不同类型卸船机的比较，请参考表 8-la
(5) 物料破碎少由于物料是在两条相同速度的皮带之间输送，所以实际上根本不存在物料破碎问题。 (6) 粉尘小夹皮带卸船机卸料时，物料首先是经过埋在物料下面的喂料器，然后由两条边部密封的皮带夹运输送，因而其粉尘是极小的。 (7) 噪声低夹皮带卸船机声音很小，实际上，其噪声仅来自主驱动马达和小型空压机。 (8) 维修费用低如上表所示，夹皮带卸船机的维修费用明显低于其他类型的专用散粮卸船机型。 （四）螺旋式卸船机 1. 概述 螺旋式卸船机是一种有高大门架和垂直臂、水平臂、旋转塔、末端螺旋输送机组成的连续型卸船机。卸船机的臂架可作上下垂直移动，垂直臂架可左右、前后摆动，以扩大工作面，门架可在轨道上移动。 2. 组成与功能 螺旋卸船机的垂直臂由箱形臂架和垂直螺旋输送机组成。 水平臂由箱形臂架和水平螺旋输送机组成。 螺旋式卸船机具有垂直臂摆动、水平臂俯仰、回转和大车行走的功能。 3. 卸粮过程 螺旋卸船机的卸粮过程是：物料先在喂料机的外螺旋的作用下向下推送，然后由扇形取料螺旋向内螺旋挤送，进行垂直提升物料，被垂直提升的物料经水平臂架内的水平螺旋输送机运到卸船机顶部的分料环，将物料转运到接运皮带输送机至卸料点。 4. 螺旋卸船机的主要技术规格 卸散粮用的两种螺旋式卸船机主要技术规格如表 8-2 所示。 5. 使用特点和使用情况 螺旋卸船机的使用特点是： 1 ）能耗低 2) 对货种的适应性强 3) 密封性好扬尘性小。 4) 粮食的破碎大 （五）斗式卸船机 1. 卸船机组成 与螺旋卸船机相仿，斗式卸船机也是一种有高大门架和垂直臂、水平臂、旋转塔、末端输送机组成的连续型卸船机。卸船机的臂架可作上下垂直移动，垂直臂架可左右、前后摆动，以扩大工作面，门架可在轨道上移动。 2. 使用特点 1) 结构简单 2) 操作方便 。 3) 卸船效率好 4) 能耗省 5) 防尘性能好 6) 用途广泛 7) 存在的缺点 3. 卸船作业 1) 卸船顺序 2) 清舱作业 （六）埋挂板卸船机 1. 工作原理 其主要部件是一台封闭的带有刮板的、循环在一个封闭的矩形钢板槽中连续运转，物料从下端开口处流出箱体，受刮板的运动推力而上，至出口处卸出。这种提升机适用于散货船，尤其是巨型散粮船的连续卸船作业。 2. 卸船机组成 埋刮板卸船机是由垂直提升机、水平输送机和门机架等主要部件组成。散粮卸船和输送的埋刮板输料链是安装在垂直提升机和水平输送机内。 3. 卸粮过程 4. 工作特点 埋刮板卸船机与气吸式、螺旋式、夹皮带式及抓斗式等比较，其主要特点是： (1) 能耗小、输送能力大； (2) 卸船效率高、卸船时比夹皮带机占用船舱的空间少，并能适用于大倾角卸船情况； (3) 输送系统封闭性好，可防粉尘扩散造成对环境的污染； (4) 便于维护保养，维修成本低，使用寿命长；对各种散粮及散货的卸船适应性强。 （七）卸船机的形式选择 目前世界各国散粮码头所采用的卸船机主要有气吸式、辛泡特（夹皮带）、高速埋刮板、螺旋式、链斗式等。 二、散粮装船机械 散粮装船除选用专用的装船机外，还常利用散粮流散性强的特点，采用皮带输送机—自流管系统。这个系统中，皮带输送机是输料和供料机械，把从出筒仓的散粮运到装船点，自流管为装船装置。 （一）皮带输送机布置特点 皮带输送机布置形式有两种： 1. 沿码头线布置的高架皮带输送机廊道。 2. 设置在远离岸线的突码头上。 皮带输送机上装有卸料小车，使物料卸到自流管上。 （二）自流管的特点 1. 自流管通常为固定设置，隔一定距离安装一个。 2. 自流管之间的距离可根据船舱口的位置而定，一般可 15 -20m ，倾斜角度不小于 330-360 。 3. 自流管具有伸缩，俯仰，回转的功能，以改变散粮的落料点，不工作时，自流管可顺着码头收回，以免在靠船时与船舶发生碰撞。 4. 每一自流管有一操纵室，控制自流输送管的落地位置。 第三节 散粮输送系统 散粮输送机主要功能是将卸船机从船舱中卸下的散粮转运到粮仓储存。散粮输送机按其使用要求，可分为水平及倾斜和垂直两类。 一、水平及倾斜输送 （一）皮带输送机 皮带输送机简称皮带机，通常可用于：接运卸船机卸下的物性；转运码头前沿固定皮带机运送的物料，并作物料的水平运输至粮仓；散粮进出筒仓的输送；散粮装船的输送等主要的散粮运输环节。 1. 皮带机输送速度 用作散粮输送的皮带机的最大速度与带宽度有关，在散粮输送机的最大倾斜角为 150 时，皮带机的输送速度如表 8-4 所示。
2. 皮带机输送能力 可用下列公式计算计划输送量：
式中： P- 输送能力（ m 3 /h) S 一一－皮带速度（ m/min ） A- 装载截面积（ m 2 ） K- 一系数（见表 8-5)
