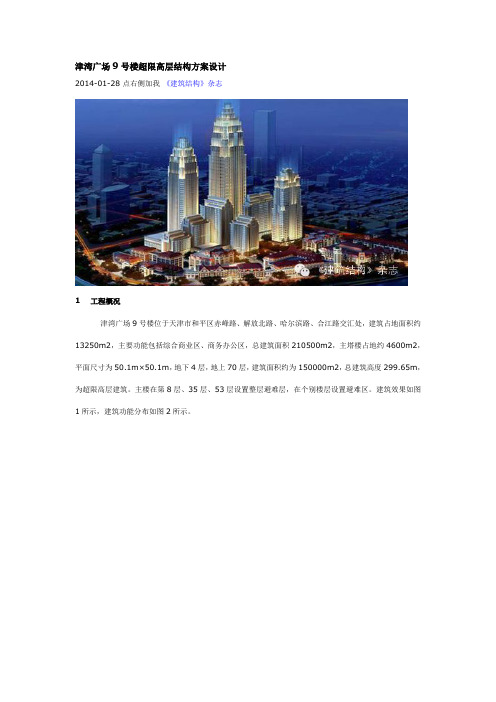

津湾广场9号楼超限高层结构方案设计2014-01-28 点右侧加我《建筑结构》杂志1 工程概况津湾广场9号楼位于天津市和平区赤峰路、解放北路、哈尔滨路、合江路交汇处，建筑占地面积约13250m2，主要功能包括综合商业区、商务办公区，总建筑面积210500m2，主塔楼占地约4600m2，平面尺寸为50.1m×50.1m，地下4层，地上70层，建筑面积约为150000m2，总建筑高度299.65m，为超限高层建筑。
主楼在第8层、35层、53层设置整层避难层，在个别楼层设置避难区。
建筑效果如图1所示，建筑功能分布如图2所示。
图1 津湾广场9号楼建筑效果图图2 建筑使用功能分布图本文主要从初步方案、深化方案、最终方案三个阶段介绍了该建筑结构的主要形成过程。
2 第一阶段：初步方案2.1 建筑方案及特点建筑典型平面布置如图3~5所示。
此工程在建筑方面主要有以下特点：1）第4层及以下柱距很大，如图6所示。
图6中椭圆范围要求为无柱空间，结构局部柱距达到了22.5m。
2）建筑在高区存在多次立面收进，如图7所示。
3）建筑使用功能为高档办公、高档酒店式公寓及高档酒店，对室内空间及对外视线的要求很高。
图3 第8层及以下建筑平面示意图图4 第9~53层建筑平面示意图图5 第60~63层建筑平面示意图图6 裙房商业功能需要布置的无柱空间示意图图7 建筑高区立面收进2.2 初步结构方案本院提出的结构方案，充分利用建筑方案本身具备的核心筒和规整而较密的外柱，同时采用钢筋混凝土核心筒与钢管混凝土柱钢框架组成的抗侧力体系。
结构基本体系简图如图8所示。
图8 结构基本体系简图由于建筑底部几层需要大柱距，因此利用转换层完成稀柱至密柱的过渡，以满足底部大柱距的要求，如图9~11所示。
图9 利用转换层完成稀柱至密柱的过渡图10 第8层巨柱及转换桁架布置图图11 第9层框架柱布置平面图对建筑上部的收进，提出了在刚性桁架转换层加吊柱的解决方案。
正放四角锥网架结构在大型钢结构场馆中的设计与施工要点毛增明中铁十八局集团第四工程有限公司 天津 300350摘要：大跨度空间建筑形式在当下越来越被设计所需要，而网架结构因具有设计灵活、轻巧美观等特点而深受青睐。
以安顺娄湖生态湿地公园整体开发PPP 项目中的水上艺术中心钢结构场馆屋盖施工为案例，从设计参数、计算分析、工况控制等方面出发，梳理了该工程网架结构形式选择的设计思路与过程。
同时，针对正放四角锥网架结构的安装施工，提出了相应的注意事项。
所总结的设计与施工技术可以为今后类似项目的大跨度结构设计与施工提供借鉴思路。
关键词：钢结构屋盖；正放四角锥网架；结构设计；安装施工中图分类号：TU755 文献标志码：A 文章编号：1004-1001(2021)01-0034-03 DOI：10.14144/ki.jzsg.2021.01.011Design and Construction Points of Rectangular Square Pyramid Space TrussStructure in Large Steel Structure VenueMAO ZengmingChina Railway 18th Bureau Group Fourth Engineering Co., Ltd., Tianjin 300350, ChinaAbstract: At present, the architectural form of large -span space is more and more needed by the design, and the space truss structure is highly appreciated due to its flexible design, light weight and beautiful appearance. Taking the steel structure roof construction of the Aquatic Art Center in the PPP project of the Louhu Ecological Wetland Park in Anshun as an example, starting from the design parameters, calculation analysis, working condition control, etc., the design ideas and processes of the space truss structure selection is arranged. At the same time, corresponding precautions are put forward for the installation construction of the rectangular square pyramid space truss structure. The summarized design and construction technology can provide reference ideas for the design and construction of large -span structures of similar projects in the future.Keywords: steel structure roof; rectangular square pyramid space truss; structural design; installation construction必要措施之一，是定期对网架结构进行相关的正常使用性鉴定。
鸟巢施工方案和技术路线1. 引言鸟巢是2008年北京奥运会主体育场，也是世界上最大的钢结构体育场之一。
其采用了独特的外观设计和创新的结构方案，成为奥运会的标志性建筑之一。
本文将介绍鸟巢的施工方案和技术路线，包括主要施工步骤、使用的材料和施工方法等。
2. 施工方案2.1 地基处理鸟巢的施工前需要进行地基处理，以确保建筑结构的稳定性和安全性。
地基处理包括土壤改良、沉降控制和地基加固等。
2.2 基础施工鸟巢的基础采用了钢筋混凝土桩基和地下连续墙结构。
基础施工包括桩基施工、地下连续墙的浇筑和钢筋混凝土基础板的安装等。
2.3 结构施工鸟巢的结构采用了复杂的钢结构系统，包括外部支撑结构和内部空间结构。
结构施工包括钢材加工、焊接和安装等。
2.4 外部支撑结构施工鸟巢的外部支撑结构采用了大跨度、大悬挑和大弯曲度的结构形式，需要精确的测量和施工工艺。
施工过程中需要使用大型起重设备和脚手架等。
2.5 内部空间结构施工鸟巢的内部空间结构包括观众席、走廊和天花板等，需要进行精确的结构装配和安装。
3. 技术路线3.1 BIM技术在鸟巢的施工过程中，采用了BIM（Building Information Modeling）技术。
BIM技术可以将建筑模型与施工进度和质量控制数据相结合，实现建筑施工的数字化管理和协调。
3.2 CAD技术鸟巢的钢结构部分采用了CAD（Computer-ded Design）技术进行设计和制造。
CAD技术可以实现结构的精确设计和制造，提高工程质量和施工效率。
3.3 预制施工技术鸟巢的部分结构采用了预制施工技术，即在工厂内制造构件，然后再进行现场组装。
预制施工可以提高施工效率和质量，并减少对现场的影响。
3.4 钢结构施工技术鸟巢的外部支撑结构采用了先进的钢结构施工技术。
该技术包括焊接、螺栓连接和起重等工艺，可以确保结构的安全和稳定。
4. 结论鸟巢是一座具有标志性意义的建筑，其施工方案和技术路线对于其他大型钢结构建筑的施工具有重要的参考价值。
392城市 环境 设计 学术 143 | 06 | 2023摘要：在文物建筑天津段祺瑞旧居的修缮改造工程中，将BIM 整合到建筑设计、施工组织等各方面与各环节中，全程模拟并控制各关键节点；同时融入绿色建筑技术和材料，通过在设计过程中利用计算机软件对不同设计方案的实际效果进行模拟分析与对比优化，结合修缮要求进行改造设计，在采光、通风、节能等方面实现综合提升。
Abstract: In the renovation project of Duan Qirui's former residence in Tianjin, a cultural relic building, BIM was integrated into architectural design, construction organization and other aspects and links, and the key nodes were simulated and controlled throughout the process. At the same time, green building technologies and materials were integrated into the design. During the process, computer software was used to simulate, analyze, compare and optimize the actual effects of different design schemes, and carry out renovation design based on the renovation requirements to achieve comprehensive improvements in lighting, ventilation, and energy saving.关键词：文物建筑改造；BIM ；绿色建筑；段祺瑞旧居Keywords: renovation project of cultural relic buildings; BIM; green building technology; Duan Qirui's former residence1 段祺瑞旧居概况段祺瑞旧居位于原天津日租界宫岛街（今和平区鞍山道38号），约建于1920年。

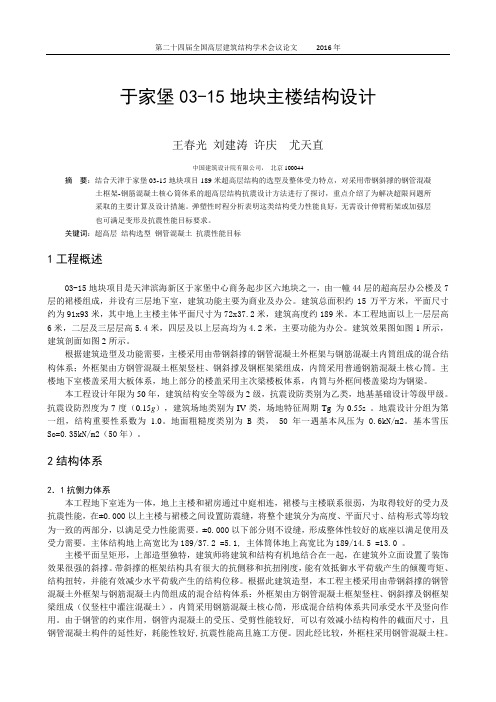

于家堡03-15地块主楼结构设计王春光 刘建涛 许庆 尤天直中国建筑设计院有限公司，北京100044摘 要：结合天津于家堡03-15地块项目189米超高层结构的选型及整体受力特点，对采用带钢斜撑的钢管混凝土框架-钢筋混凝土核心筒体系的超高层结构抗震设计方法进行了探讨，重点介绍了为解决超限问题所采取的主要计算及设计措施。
