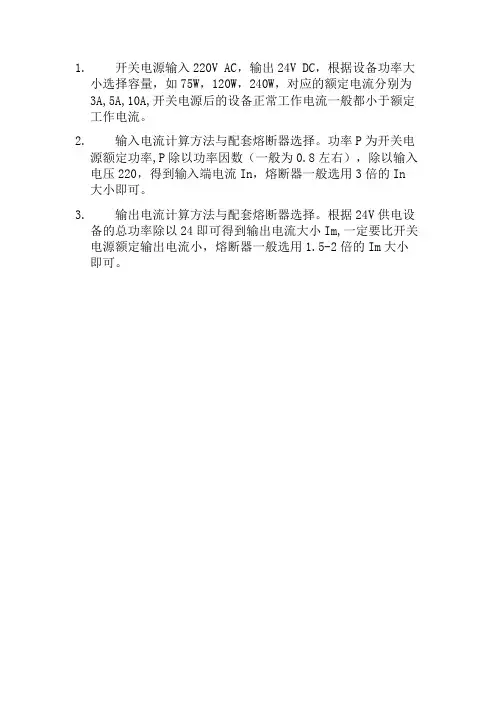

1.开关电源输入220V AC，输出24V DC，根据设备功率大
小选择容量，如75W，120W，240W，对应的额定电流分别为3A,5A,10A,开关电源后的设备正常工作电流一般都小于额定工作电流。
2.输入电流计算方法与配套熔断器选择。
功率P为开关电
源额定功率,P除以功率因数（一般为0.8左右），除以输入电压220，得到输入端电流In，熔断器一般选用3倍的In 大小即可。
3.输出电流计算方法与配套熔断器选择。
根据24V供电设
备的总功率除以24即可得到输出电流大小Im,一定要比开关电源额定输出电流小，熔断器一般选用1.5-2倍的Im大小即可。
开关电源元器件选型A:反激式变换器:1.MOS管:Id=2Po/Vin; Vdss=1.5Vin(max)2.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout3.缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大.4.优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单.5.最佳控制方法:应选择电流型IC幷采用电流型控制.B:正激式变换器:6.MOS管:Id=1.5Po/Vin; Vdss=2Vin(max)7.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout8.缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂.9.优点:纹丝小,功率可做到0~200W.10.最佳控制方法:应选择电流型IC幷采用电流型控制.C:推挽式变换器:11.MOS管: Id=1.2Po/Vin; Vdss=2Vin(max)12.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout13.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式.14.优点: 功率可做到100W~1000W.DC-DC用此电路很好!15.最佳控制方法:应选择电流型IC幷采用电流型控制.D:半桥式变换器:16.MOS管: Id=1.5Po/Vin; Vdss=Vin(max)17.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout18.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.19.优点: 功率可做到100W~500W.20.最佳控制方法:应选择电流型IC幷采用电流型控制.E:全桥式变换器:21.MOS管: Id=1.2Po/Vin; Vdss=Vin(max)22.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout23.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.24.优点: 功率可做到400W~2000W以上.25.最佳控制方法:应选择电流型IC幷采用电流型控制.。
开关电源选型方法
开关电源是一种高效率、小体积、轻重量、可靠性高的电源，已广泛应用于计算机、通信、工业自动化等领域。
选型开关电源时，需要考虑以下几个因素：
1. 输出功率：开关电源的输出功率应该大于所需的负载功率，通常要留出一定的余量，以确保电源可靠运行。
2. 输出电压：开关电源的输出电压应该与负载要求的电压匹配。
如果负载要求的电压范围较宽，则需要选择可调电压的开关电源。
3. 输出电流：开关电源的输出电流应该大于或等于负载需要的电流。
如果负载需要的电流变化较大，则需要选择稳定输出电流的开关电源。
4. 效率：开关电源的效率越高，能源消耗越少，发热越少，使用寿命越长。
因此，应该选择高效率的开关电源。
5. 尺寸和重量：开关电源的尺寸和重量应该与应用场景相适应。
6. 可靠性：开关电源的可靠性应该高，以确保在各种恶劣环境下可靠运行。
7. 价格：开关电源的价格应该适中，不能过于昂贵，也不能过于便宜影响其性能和可靠性。
综上所述，选型开关电源需要考虑多个因素，需要根据具体应用场景和需求进行综合评估。
- 1 -。

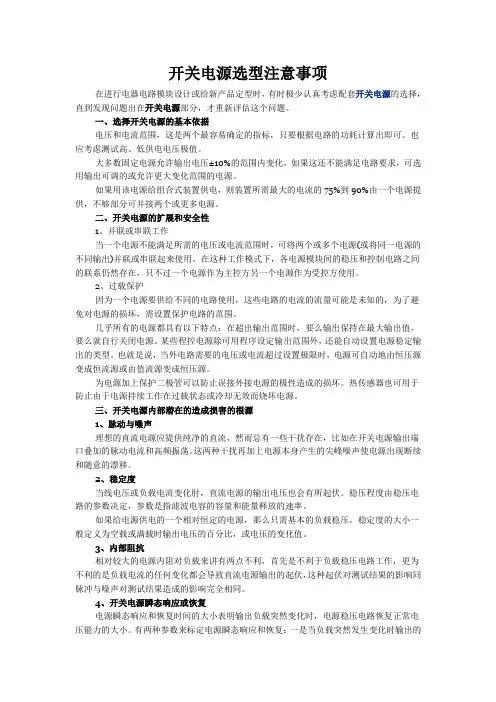

开关电源选型注意事项在进行电器电路模块设计或给新产品定型时，有时极少认真考虑配套开关电源的选择，直到发现问题出在开关电源部分，才重新评估这个问题。
一、选择开关电源的基本依据电压和电流范围，这是两个最容易确定的指标，只要根据电路的功耗计算出即可。
也应考虑测试高、低供电电压极值。
大多数固定电源允许输出电压±10%的范围内变化，如果这还不能满足电路要求，可选用输出可调的或允许更大变化范围的电源。
如果用该电源给组合式装置供电，则装置所需最大的电流的75%到90%由一个电源提供，不够部分可并接两个或更多电源。
二、开关电源的扩展和安全性1、并联或串联工作当一个电源不能满足所需的电压或电流范围时，可将两个或多个电源(或将同一电源的不同输出)并联或串联起来使用。
在这种工作模式下，各电源模块间的稳压和控制电路之间的联系仍然存在，只不过一个电源作为主控方另一个电源作为受控方使用。
2、过载保护因为一个电源要供给不同的电路使用，这些电路的电流的流量可能是未知的，为了避免对电源的损坏，需设置保护电路的范围。
几乎所有的电源都具有以下特点：在超出输出范围时，要么输出保持在最大输出值，要么就自行关闭电源。
某些程控电源除可用程序设定输出范围外，还能自动设置电源稳定输出的类型。
也就是说，当外电路需要的电压或电流超过设置极限时，电源可自动地由恒压源变成恒流源或由值流源变成恒压源。
为电源加上保护二极管可以防止误接外接电源的极性造成的损坏。
热传感器也可用于防止由于电源持续工作在过载状态或冷却无效而烧坏电源。
三、开关电源内部潜在的造成损害的根源1、脉动与噪声理想的直流电源应提供纯净的直流，然而总有一些干扰存在，比如在开关电源输出端口叠加的脉动电流和高频振荡。
这两种干扰再加上电源本身产生的尖峰噪声使电源出现断续和随意的漂移。
2、稳定度当线电压或负载电流变化肘，直流电源的输出电压也会有所起伏。
稳压程度由稳压电路的参数决定，参数是指滤波电容的容量和能量释放的速率。
