开关电源的元件选择

开关电源电感选型计算开关电源电感是一种重要的元件，用于存储能量和滤波。

正确选择合适的电感对于开关电源的性能和稳定性至关重要。

我们需要确定电感的额定电流。

额定电流是指电感所能承受的最大电流。

一般来说，电感的额定电流应大于电路中最大负载电流的1.2倍，以保证电感的正常工作。

接下来，我们需要确定电感的工作频率范围。

开关电源工作频率一般在几十kHz到几MHz之间，不同的工作频率需要选择不同的电感。

然后，我们需要根据开关电源的输出功率来确定电感的大小。

电感的大小决定了开关电源的输出电流波形的平滑程度。

一般来说，输出功率越大，电感的大小也应越大。

开关电源电感的电感值还应满足以下要求：1. 电感的直流电阻应尽可能小，以减小功率损耗；2. 电感的铁芯材料应具有较高的饱和磁感应强度和较低的磁滞损耗；3. 电感的铁芯材料应具有较低的温升和较高的工作温度范围。

根据以上要求，我们可以计算出电感的具体数值。

计算方法如下：1. 首先，根据开关电源的输出功率和工作频率，确定电感的工作电流。

工作电流一般为输出功率除以输出电压；2. 然后，根据电感的工作电流和额定电流的比值，确定电感的安全系数。

安全系数一般为1.2到1.5之间；3. 接下来，根据电感的安全系数和工作电流，计算出电感的额定电流；4. 根据电感的额定电流和工作频率，确定电感的工作电感值。

工作电感值一般为额定电流除以工作频率。

我们还需要注意一些其他因素来选择合适的电感。

例如，开关电源的尺寸和重量限制，以及成本因素等。

开关电源电感的选型计算方法包括确定额定电流、工作频率范围，根据输出功率确定电感大小，并考虑电感的直流电阻、铁芯材料特性和安全系数等。

选择合适的电感对于确保开关电源的性能和稳定性至关重要。

开关电源设计的各种元器件介绍及作用设计并不是如想象中那么简单，特别是对刚接触开关电源研发的人来说，它的外围就很复杂，其中使用的元器件种类繁多，性能各异。

要想设计出性能高的开关电源就必须弄懂弄通开关电源中各元器件的类型及主要功能。

本文将总结出这部分知识。

开关电源外围电路中使用的元器件种类繁多，性能各异，大致可分为通用元器件、特种元器件两大类。

开关电源中通用元器件的类型及主要功能如下：一、电阻器1. 取样电阻—构成输出电压的取样电路，将取样电压送至反馈电路。

2. 均压电阻—在开关电源的对称直流输入电路中起到均压作用，亦称平衡电阻。

3. 分压电阻—构成电阻分压器。

4. 泄放电阻—断电时可将电磁干扰(EMI)滤波器中电容器存储的电荷泄放掉。

5. 限流电阻—起限流保护作用，如用作稳压管、光耦合器及输入滤波电容的限流电阻。

6. 电流检测电阻—与过电流保护电路配套使用，用于限制开关电源的输出电流极限。

7. 分流电阻—给电流提供旁路。

8. 负载电阻—开关电源的负载电阻(含等效负载电阻)。

9. 最小负载电阻—为维持开关电源正常工作所需要的最小负载电阻，可避免因负载开路而导致输出电压过高。

10. 假负载—在测试开关电源性能指标时临时接的负载(如电阻丝、水泥电阻)。

11. 滤波电阻—用作LC型滤波器、RC型滤波器、π型滤波器中的滤波电阻。

12. 偏置电阻—给开关电源的控制端提供偏压，或用来稳定晶体管的工作点。

13. 保护电阻—常用于RC型吸收回路或VD、R、C型钳位保护电路中。

14. 频率补偿电阻—例如构成误差放大器的RC型频率补偿网络。

15. 阻尼电阻—防止电路中出现谐振。

二、电容器1. 滤波电容—构成输入滤波器、输出滤波器等。

2. 耦合电容—亦称隔直电容，其作用时隔断直流信号，只让交流信号通过。

3. 退藕电容—例如电源退藕电容，可防止产生自激振荡。

4. 软启动电容—构成软启动电路，在软启动过程中使输出电压和输出电流缓慢地建立起来。

开关电源元器件选型A:反激式变换器:1.MOS管:Id=2Po/Vin; Vdss=1.5Vin(max)2.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout3.缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大.4.优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单.5.最佳控制方法:应选择电流型IC幷采用电流型控制.B:正激式变换器:6.MOS管:Id=1.5Po/Vin; Vdss=2Vin(max)7.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout8.缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂.9.优点:纹丝小,功率可做到0~200W.10.最佳控制方法:应选择电流型IC幷采用电流型控制.C:推挽式变换器:11.MOS管: Id=1.2Po/Vin; Vdss=2Vin(max)12.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout13.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式.14.优点: 功率可做到100W~1000W.DC-DC用此电路很好!15.最佳控制方法:应选择电流型IC幷采用电流型控制.D:半桥式变换器:16.MOS管: Id=1.5Po/Vin; Vdss=Vin(max)17.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout18.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.19.优点: 功率可做到100W~500W.20.最佳控制方法:应选择电流型IC幷采用电流型控制.E:全桥式变换器:21.MOS管: Id=1.2Po/Vin; Vdss=Vin(max)22.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout23.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.24.优点: 功率可做到400W~2000W以上.25.最佳控制方法:应选择电流型IC幷采用电流型控制.拟定:胡成才2005-1-13。

电源原理图--每个元器件的功能详解!▽FS1:由变压器计算得到Iin值以此Iin值（0.42A）可知使用公司共享料2A/250V , 设计时亦须考虑Pin（max）时的Iin是否会超过保险丝的额定值。

TR1（热敏电网）：电源启动的瞬间，由于C1（一次侧滤波电容）短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内（115V/30A，230V/60A），但因热敏电阻亦会消耗功率，所以不可放太大的阻值（否则会影响效率），一般使用5。

-10。

热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大（一般使用在大瓦数的Power上）。

VDR1（突波吸收器）:当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端（Fuse之后），加上突波吸收器来保护Power（一般常用07D471K），但若有价格上的考虑，可先忽略不装。

CY1 , CY2(Y-Cap):Y-Cap 一般可分为Y1及Y2电容，若AC Input有FG（3 Pin）一般使用Y2- Cap，AC Input若为2Pin（只有L，N）一般使用Y1-Cap，Y1与Y2的差异，除了价格外（Y1较昂贵），绝缘等级及耐压亦不同（Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有〃回〃符号或注明Y1），此电路蛭蟹G所以使用Y2-Cap , Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电（Leakage Current ）必须符合安规须求（3Pin公司标准为750uA max）。

CXl（X-Cap）、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为：FCC Part 15J Class B 、CISPR 22（EN55022） Class B两种,FCC测试频率在450K〜30MHz , CISPR 22测试频率在150K〜30MHz , Conduction可在厂内以频谱分析仪验证，Radiation则必须到实验室验证，X-Cap 一般对低频段（150K〜数M之间）的EMI防制有效，一般而言X-C叩愈大，EMI防制效果愈好（但价格愈高），若X-C叩在0.22uf以上（包含0.22uf），安规规定必须要有泄放电阻（RX1，一般为1.2MQ 1/4W）。

开关电源保险丝的选择与计算摘要：I.引言- 介绍开关电源保险丝的概念与作用II.开关电源保险丝的选择- 电流额定值的确定- 电压额定值的确定- 熔断特性的选择III.开关电源保险丝的计算- 电流计算- 电压计算- 熔断时间计算IV.结论- 总结开关电源保险丝的选择与计算方法正文：开关电源保险丝是一种用于保护电路的安全元件，当电路中的电流超过其额定电流时，保险丝会熔断，切断电路，从而防止电路过载和短路，保护电器设备和人身安全。

在开关电源中，保险丝的选择与计算尤为重要，以下将详细介绍开关电源保险丝的选择与计算方法。

首先，我们需要选择合适的电流额定值。

电流额定值应略大于开关电源的最大正常运行电流，以确保在正常工作条件下保险丝不会熔断。

同时，电流额定值应小于或等于开关电源的最大过载电流，以保证在短时间内过载情况下保险丝能迅速熔断。

其次，选择合适的电压额定值。

电压额定值应略大于开关电源的最大输入电压，以防止因电压波动导致的保险丝熔断。

同时，电压额定值应小于或等于开关电源的最大输出电压，以确保在正常工作条件下保险丝不会因电压过高而熔断。

最后，选择合适的熔断特性。

根据电路的特性和对熔断速度的要求，选择快速熔断、慢速熔断或延时熔断等不同类型的保险丝。

在选择合适的保险丝后，我们可以根据保险丝的额定电流、额定电压和熔断特性进行计算。

首先，进行电流计算。

根据开关电源的最大正常运行电流和最大过载电流，计算出所需的电流额定值。

其次，进行电压计算。

根据开关电源的最大输入电压和最大输出电压，计算出所需的电压额定值。

最后，进行熔断时间计算。

根据电路的工作频率和保险丝的熔断特性，计算出保险丝在过载或短路情况下的熔断时间。

总之，开关电源保险丝的选择与计算涉及到电流额定值、电压额定值和熔断特性的选择，以及电流、电压和熔断时间的计算。

开关电源mos管耐压选型原则开关电源是现代电子设备中常用的一种电源形式，它通过不断开关电流来实现稳定的输出电压。

而MOS管是实现开关电源的核心元件之一，所以如何选型合适的MOS管对于开关电源的性能是非常重要的。

下面我们将介绍开关电源MOS管耐压选型的原则。

首先，耐压是选型MOS管时的一个重要指标。

耐压是指MOS管能够承受的最大电压。

在开关电源中，输入电压经过变压器和整流电路的处理后，会转化为直流电压并供给给MOS管。

所以选型时要根据开关电源的输入电压来确定MOS管的耐压等级，以确保MOS管能够正常工作并具有较高的安全性。

其次，功率损耗也是选型MOS管时需要考虑的因素之一。

在开关电源中，MOS管会频繁地开关，开关的过程中会有一定的功率损耗。

因此，在选型MOS管时，需要根据开关电源的设计功率来确定MOS管的额定功率，以确保MOS管能够承受开关过程中的功率损耗，并保持良好的热稳定性。

另外，导通电阻也是MOS管选型的重要指标之一。

导通电阻是指MOS管在导通状态下的电阻大小。

导通电阻直接影响到MOS管的电流承载能力和开关速度。

一般而言，导通电阻越小，MOS管的电流承载能力越强，开关速度也越快。

因此，在选型时需要考虑开关电源的负载电流和开关速度的要求，并选择具有合适导通电阻的MOS管。

此外，过压保护也是选型时需要考虑的因素之一。

过压保护是指当开关电源的输出电压超出设定范围时，MOS管能够及时切断电流，保护其他电子元件不受损坏。

因此，在选型时需要选择具有过压保护功能的MOS管，以提高开关电源的安全性和稳定性。

综上所述，开关电源MOS管耐压选型的原则主要包括耐压、功率损耗、导通电阻和过压保护等方面。

在具体选型时，需要根据开关电源的输入电压、设计功率、负载电流、开关速度和过压保护等要求，选择具有合适参数的MOS管，以确保开关电源的正常工作和稳定性。

如何为开关电源选择合适的电感中心议题：电感的特点降压型开关电源的电感选择升压型开关电源的电感选择解决方案：计算降压型开关电源的电感值计算升压型开关电源的电感值电感是开关电源中常用的元件,由于它的电流、电压相位不同,所以理论上损耗为零;电感常为储能元件,也常与电容一起用在输入滤波和输出滤波电路上,用来平滑电流;电感也被称为扼流圈,特点是流过其上的电流有“很大的惯性”;换句话说,由于磁通连续特性,电感上的电流必须是连续的,否则将会产生很大的电压尖峰;电感为磁性元件,自然有磁饱和的问题;有的应用允许电感饱和,有的应用允许电感从一定电流值开始进入饱和,也有的应用不允许电感出现饱和,这要求在具体线路中进行区分;大多数情况下,电感工作在“线性区”,此时电感值为一常数,不随着端电压与电流而变化;但是,开关电源存在一个不可忽视的问题,即电感的绕线将导致两个分布参数或寄生参数,一个是不可避免的绕线电阻,另一个是与绕制工艺、材料有关的分布式杂散电容;杂散电容在低频时影响不大,但随频率的提高而渐显出来,当频率高到某个值以上时,电感也许变成电容特性了;如果将杂散电容“集中”为一个电容,则从电感的等效电路可以看出在某一频率后所呈现的电容特性;当分析电感在线路中的工作状况或者绘制电压电流波形图时,不妨考虑下面几个特点：1.当电感L中有电流I流过时,电感储存的能量为：E＝0.5×L×I212.在一个开关周期中,电感电流的变化纹波电流峰峰值与电感两端电压的关系为：V＝L×di/dt2由此可看出,纹波电流的大小跟电感值有关;3.就像电容有充、放电电流一样,电感器也有充、放电电压过程;电容上的电压与电流的积分安·秒成正比,电感上的电流与电压的积分伏·秒成正比;只要电感电压变化,电流变化率di/dt也将变化；正向电压使电流线性上升,反向电压使电流线性下降;计算出正确的电感值对选用合适的电感和输出电容以获得最小的输出电压纹波而言非常重要;从图1可以看出,流过开关电源电感器的电流由交流和直流两种分量组成,因为交流分量具有较高的频率,所以它会通过输出电容流入地,产生相应的输出纹波电压dv=di×RESR;这个纹波电压应尽可能低,以免影响电源系统的正常操作,一般要求峰峰值为10mV~500mV;纹波电流的大小同样会影响电感器和输出电容的尺寸,纹波电流一般设定为最大输出电流的10%~30%,因此对降压型电源来说,流过电感的电流峰值比电源输出电流大5%~15%;降压型开关电源的电感选择为降压型开关电源选择电感器时,需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比;下面以图2为例说明降压型开关电源电感值的计算,首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA;最大输入电压值为13.2V,对应的占空比为：D＝Vo/Vi＝5/13.2＝0.3793其中,Vo为输出电压、Vi为输出电压;当开关管导通时,电感器上的电压为：V＝Vi－Vo＝8.2V4当开关管关断时,电感器上的电压为：V＝-Vo－Vd＝-5.3V5dt＝D/F6把公式2/3/6代入公式2得出：升压型开关电源的电感选择对于升压型开关电源的电感值计算,除了占空比与电感电压的关系式有所改变外,其它过程跟降压型开关电源的计算方式一样;以图3为例进行计算,假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%,则最大纹波电流为450mA,对应的占空比为：D＝1－Vi/Vo＝1－5.5/12＝0.5427D=1-23.76/36=34%当开关管导通时,电感器上的电压为：V＝Vi＝5.5V823.76当开关管关断时,电感器上的电压为：V＝Vo＋Vd－Vi＝6.8V912.54把公式6/7/8代入公式2得出：359uH最大纹波电流为0.542的情况下161.568uH最大纹波电流为1A的情况下请注意,升压电源与降压电源不同,前者的负载电流并不是一直由电感电流提供;当开关管导通时,电感电流经过开关管流入地,而负载电流由输出电容提供,因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流;但在开关管关断期间,流经电感的电流除了提供给负载,还给输出电容充电;一般而言,电感值变大,输出纹波会变小,但电源的动态响应也会相应变差,所以电感值的选取可以根据电路的具体应用要求来调整以达到最理想效果;开关频率的提高可以让电感值变小,从而让电感的物理尺寸变小,节省电路板空间,因此目前的开关电源有往高频发展的趋势,以适应电子产品的体积越来越小的要求。

开关电源常用元器件开关电源是一种将交流电转化为稳定直流电的电子设备，它常用于各种电子设备中，如计算机、电视机、手机等。

开关电源的工作原理是通过开关管的开关动作，将输入交流电转换成高频脉冲信号，再通过滤波电路将其变成稳定的直流电输出。

在开关电源中，常用的元器件有变压器、整流器、滤波电容、稳压器等。

我们来介绍一下变压器。

变压器是开关电源中必不可少的元器件之一，它起到了将输入电压变换为所需输出电压的作用。

变压器的工作原理是利用电磁感应的原理，通过输入线圈和输出线圈之间的磁耦合作用，实现电压的变换。

在开关电源中，变压器一般采用高频变压器，其特点是体积小、重量轻、效率高。

接下来，我们来介绍一下整流器。

整流器是开关电源中的另一个重要元器件，它起到了将交流电转换为直流电的作用。

整流器的工作原理是利用二极管的单向导电特性，将交流电信号转换为单向的直流电信号。

在开关电源中，常用的整流电路有半波整流电路和全波整流电路。

半波整流电路只能利用交流电信号的一半周期，而全波整流电路则能够利用交流电信号的整个周期，因此全波整流电路的输出电压更为稳定。

除了变压器和整流器，滤波电容也是开关电源中常用的元器件之一。

滤波电容通过存储电荷和释放电荷的方式，平滑输出电压，减小电压的纹波。

在开关电源中，滤波电容一般放置在整流器的输出端，起到了滤波的作用。

滤波电容的容值越大，滤波效果越好，输出电压的纹波越小。

稳压器也是开关电源中不可或缺的元器件之一。

稳压器的作用是将滤波之后的直流电压稳定在所需的输出电压。

稳压器可以分为线性稳压器和开关稳压器两种。

线性稳压器的工作原理是通过调整电阻的方式来稳定输出电压，但效率较低。

而开关稳压器则是通过开关管的开关动作来实现稳压，具有高效率和稳定性好的特点。

开关电源常用的元器件包括变压器、整流器、滤波电容和稳压器。

通过它们的协同工作，开关电源能够将输入的交流电转换为稳定的直流电输出。

这些元器件各自有着不同的工作原理和特点，但它们在开关电源中的作用都是不可或缺的。

开关电源磁性元件磁心选择的计算-AP值法1前言开关电源以其体积小，重量轻，效率高，控制灵活可靠等优点成为现代广泛应用的电力变换装置。

开关电源磁性元件，如开关变压器和谐振电感等，是开关电源的核心组成部分之一。

设计合理、可靠的磁性元件，是设计性能优良的开关电源的基础。

所谓合理、可靠的磁性元件，就是在满足元件功能的情况下，能够长期安全工作，温升在允许的范围内，而且体积小，重量轻，材料节省。

磁性元件设计的关键，是选取合理的磁心。

因为磁性元件的主要部分就是磁心和线圈，一旦磁心确定，线圈也就基本确定了。

只有选取了适当的磁心，才能设计出合理、可靠的磁性元件。

选取磁心的算法有多种，如查表法[1]、磁心结构常数法（Y值法）[2]等。

而AP 法是理论比较严密，磁心参数查找比较便利的一种方法。

2选择开关电源磁性元件磁心的材料、结构和必备的计算参数2.1材料变压器磁心选用高磁导率软磁材料制造，以减少磁滞损耗与磁心体积，提高励磁效率。

几种常用磁心材料的磁导率和适用频率范围可以用图1[3]粗略描述。

从图中可以看出，适用于开关电源工作频率段的磁心材料主要有铁氧体、铁粉磁心等。

其中，尤以Mn-Zn铁氧体综合特性最好，因此使用最广泛。

2.2铁氧体磁心结构和应用铁氧体磁心已经形成系列标准结构与尺寸，规格品种繁多，常用的铁氧体磁心结构和形状有EE型、ETD（EC）型、EI型、U型、罐型、环型等，外形结构如图2。

1）EE型特点：窗口大，散热好；结构规则，便于组合使用。

缺点是电磁屏蔽性能差、干扰大。

适用：较大功率开关电源变压器、电感，驱动变压器，脉冲变压器；2）ETD（EC）型特点：窗口大，散热好；磁心截面积大，绕线匝数少，长度短，漏感小，铜损小。

适用：较大功率开关电源变压器、电感，扼流圈，更适合高频使用。

3）EI型特点：与EE相似。

适用：开关电源变压器，驱动变压器，脉冲变压器。

4）U型磁心特点：窗口面积大，适用于大功率型变压器或高压型变压器。

开关电源各磁性元器件的分布参数开关电源是一种能够将电源输入的直流电转换为经过开关管开关调制后的高频方波电流输出的电源。

开关电源中常使用到的磁性元器件包括变压器、电感器、磁环和补偿电感等。

本文将分别介绍这些磁性元器件的分布参数，包括互感系数、漏感系数、品质因数和饱和电感等。

1.变压器：变压器是开关电源中最常见的磁性元器件之一，其主要用于实现电压变换、隔离和电流控制等功能。

变压器的互感系数（k）是衡量一组线圈中能够转移能量的比例，k的范围通常在0.8到1之间。

当变压器的一端开路时，另一端的电流不能完全传导到另一线圈，形成了漏感。

漏感系数（k_m）是分析变压器性能的重要参数，其数值范围一般在0.03到0.3之间。

同时，变压器的品质因数（Q）是描述其在工作频率下的能量传输效率的指标，其数值越大，表示能量传输越高效。

2.电感器：电感器是通过感应磁场来储存和释放电能的元件。

开关电源中使用到的电感器主要包括电感线圈、磁环和电感峰值等。

电感线圈的主要参数是饱和电感（L_s）和功率损耗（R_s）。

饱和电感是在给定电流下，电感线圈中储存的能量的最大值。

功率损耗是电感器在工作时由于电阻而产生的能量损耗。

磁环是一种通过改变线圈的电流来调整电感器参数的设备。

3.磁环：磁环是用于储存和调整磁场能量的一种磁性材料。

在开关电源中，磁环主要用于调整电感器的感应能量。

磁环的厚度、面积和抗磁饱和能力等是影响其性能的重要参数。

4.补偿电感：开关电源中的补偿电感用于实现对电源端电感的变化进行补偿，从而提高系统的稳定性和效率。

补偿电感的主要参数是补偿比（R_c），它是补偿电感的导磁性能与电源端电感的比值。

当补偿比为1时，表示补偿电感和电源端电感的导磁性能相等。

综上所述，开关电源中的磁性元器件包括变压器、电感器、磁环和补偿电感等，它们都具有不同的分布参数。

了解和掌握这些分布参数有助于正确选择磁性元器件，优化开关电源的性能和效率。

开关电源芯片选型开关电源芯片是一种将交流电转换为直流电的关键元件，广泛应用于电子设备和工业控制系统中。

选择适合的开关电源芯片对于电路性能的稳定性和效率至关重要。

在选型时，需要考虑以下几个方面的因素。

首先，功率需求是选型的基础。

开关电源芯片的功率输出范围从几瓦到数百瓦不等，需要根据实际需求选择适合的功率范围。

如果功率需求较小，可以选择集成度较高的线性稳压芯片；如果功率需求较大，需要选择功率转换效率较高且适合高功率的开关电源芯片。

其次，输入电压范围也是选型的重要考虑因素。

不同的应用场景具有不同的输入电压范围，有些是固定电压输入，有些是宽电压输入。

对于固定电压输入的场景，可以选择适用于该固定输入电压的芯片；而对于宽电压输入场景，需要选择电源芯片具有宽高输入电压范围的特点。

接下来是输出电压和电流的要求。

根据具体应用中的需求，选择输出电压和电流范围合适的电源芯片。

有些芯片可以通过外部元件进行调整，而有些芯片则需要根据实际情况选择恰当的型号。

此外，选型时还需要考虑芯片的性能参数，如转换效率、纹波电压、线性度等。

转换效率是指电源芯片将输入电能转换成输出电能的效率，一般来说，转换效率越高，能量损耗越小，反之亦然。

纹波电压是指输出直流电中的交流成分，一般情况下，纹波电压越小，输出电压的稳定性越好。

线性度则是指输出电压与输入信号之间的线性关系，线性度越好，输出电压的准确性和稳定性也越高。

最后，还需要考虑芯片的安全性和可靠性。

开关电源芯片一般具有过电流保护、过热保护和短路保护等功能，能够保护电路和电源芯片的安全性。

此外，选择来自知名品牌的芯片和有良好信誉的供应商，可以提高电源芯片的可靠性和稳定性。

综上所述，开关电源芯片选型需要考虑功率需求、输入电压范围、输出电压和电流要求、性能参数以及安全性和可靠性等因素。

只有充分的了解和考虑这些因素，才能选择到合适的开关电源芯片，以满足实际应用的需求。

很全的开关电源各个元器件--计算/选型开关电源元器件选型—保险丝第一个安规元件—保险管1作用：安全防护。

在电源出现异常时，为了保护核心器件不受到损坏。

2技术参数：额定电压V、额定电流I、熔断时间I^2RT。

3分类：快断、慢断、常规1、0.6为不带功率因数校正的功率因数估值2、Po输出功率3、η 效率（设计的评估值）4、Vinmin 最小的输入电压5、2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。

6、0.98 PF值开关电源元器件选型—热敏电阻NTC的作用NTC是以氧化锰等为主要原料制造的精细半导体电子陶瓷元件。

电阻值随温度的变化呈现非线性变化，电阻值随温度升高而降低。

利用这一特性，在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。

当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。

NTC的选择公式对上面的公式解释如下：1. Rt 是热敏电阻在T1温度下的阻值；2. Rn是热敏电阻在Tn常温下的标称阻值；3. B是材质参数；(常用范围2000K~6000K)4. exp是以自然数e 为底的指数（e =2.{{71828:0}} ）；5. 这里T1和Tn指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度. 开关电源元器件选型—压敏电阻压敏电阻的作用1、压敏电阻是一种限压型保护器件。

利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

2、主要作用：过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。

3、主要参数有：压敏电压、通流容量、结电容、响应时间等。

4、压敏电阻的响应时间为ns级，比空气放电管快，比TVS管（瞬间抑制二极管）稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

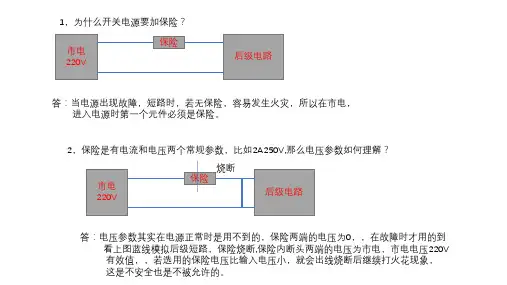

开关电源保险丝选择
按额定电流的1.2-1.5倍来选择，电子元件线路应择快速保险。

保险丝有额定电压、电流的要求。

额定电压是指其灭弧能力，正常工作时其两端可以认为没有电压的（很小），但如果其被烧断后就有输入电压加在上面，此时保险丝不能跳火，这就是额定电压的概念。

额定电流是指它保证寿命的正常电流。

除此之外，保险丝还有一个参数，I2t，是指引起保险丝融化的能量，但这是一个短时间的概念，不是长时间的，在很短的时间内，如10mS，保险丝的热量是基本上传不出去的，只有在它上面消耗掉，达到I2t的值就会融化。

从这个参数看到，时间越短，允许的电流就越大。
