千斤顶的工作原理
千斤顶是一种常用的起重工具，它的工作原理基于杠杆原理。

千斤顶主要由一个铁制的机身、一个手柄以及液压系统组成。

千斤顶的液压系统包括一个液压缸和一个注入液体的孔。

液压缸由两个活塞组成，一个较小的活塞连接到手柄，另一个较大的活塞连接到举升台面。

当手柄被按下时，小活塞会移动，推动液体通过液压系统进入较大活塞的一侧。

由于液体是无法被压缩的，当液体进入活塞的一侧时，它会往活塞另一侧提供一个相等大小的压力。

由于较大活塞的面积较大，所以提供的压力也会增大，这就产生了能够举升重物的力。

千斤顶的举升能力取决于液体的压力和活塞面积的大小。

通过改变手柄的长度和杠杆的位置，可以调整活塞的移动距离和力的大小。

这使得千斤顶具有调节力量的功能，可以适应不同的举升需求。

总之，千斤顶利用液压系统和杠杆原理来产生力，实现举升重物的功能。

它在各种工业和日常场合中都得到了广泛的应用。

穿心式千斤顶穿心式千斤顶是利用双液压缸张拉预应力筋和顶压锚具的双作用千斤顶。

穿心式千斤顶适用于张拉带JM型锚具的钢筋束或钢绞线束，配上撑脚与拉杆后，也可作为拉杆式千斤顶张拉带螺丝端杆锚具和镦头锚具的预应力筋。

图4-33为JM12型锚具和YC-60型千斤顶的安装示意图。

系列产品有YC20D，YC60与YC120型千斤顶。

图4-33 JM12型锚具和YC-60型千斤顶的安装示意图1—工作锚；2—YC-60型千斤顶；3—工具锚；4—预应力筋束如图4-34为YC60型千斤顶构造图，主要由张拉油缸、顶压油缸、顶压活塞、穿心套、保护套、端盖堵头、连接套、撑套、回弹弹簧和动、静密封圈等组成。

该千斤顶具有双作用，即张拉与顶锚两个作用。

其工作原理是：张拉预应力筋时，张拉缸油嘴进油、顶压缸油嘴回油，顶压油缸、连接套和撑套连成一体右移顶住锚环；张拉油缸、端盖螺母及堵头和穿心套连成一体带动工具锚左移张拉预应力筋；顶压锚固时，在保持张拉力稳定的条件下，顶压缸油嘴进油，顶压活塞、保护套和顶压头连成一体右移将夹片强力顶入锚环内；此时张拉缸油嘴回油、顶压缸油嘴进油、张拉缸液压回程。

最后，张拉缸、顶压缸油嘴同时回油，顶压活塞在弹簧力作用下回程复位。

大跨度结构、长钢丝束等引伸量大者，用穿心式千斤顶为宜。

图4-34 YC60型千斤顶a)构造与工作原理； b)加撑脚后的外貌1一张拉油缸；2—顶压油缸(即张拉活塞)；3—顶压活塞；4—弹簧；5—预应力筋；6—工具锚7—螺帽；8—锚环；9—构件；10—撑脚；11一张拉杆；12—连接器；13—张拉工作油室；14—顶压工作油室；15—张拉回程油室；16—张拉缸油嘴；17一顶压缸油嘴；18—油孔请点击下图观看“YC60型千斤顶工作过程”动画。

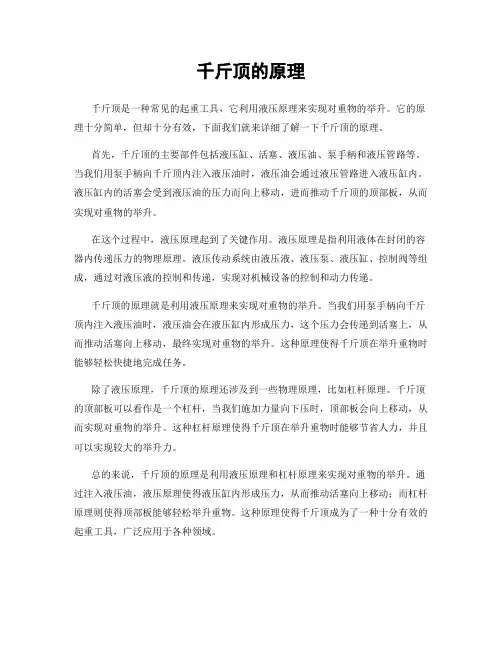

千斤顶的原理千斤顶是一种常见的起重工具，它利用液压原理来实现对重物的举升。

它的原理十分简单，但却十分有效，下面我们就来详细了解一下千斤顶的原理。

首先，千斤顶的主要部件包括液压缸、活塞、液压油、泵手柄和液压管路等。

当我们用泵手柄向千斤顶内注入液压油时，液压油会通过液压管路进入液压缸内。

液压缸内的活塞会受到液压油的压力而向上移动，进而推动千斤顶的顶部板，从而实现对重物的举升。

在这个过程中，液压原理起到了关键作用。

液压原理是指利用液体在封闭的容器内传递压力的物理原理。

液压传动系统由液压液、液压泵、液压缸、控制阀等组成，通过对液压液的控制和传递，实现对机械设备的控制和动力传递。

千斤顶的原理就是利用液压原理来实现对重物的举升。

当我们用泵手柄向千斤顶内注入液压油时，液压油会在液压缸内形成压力，这个压力会传递到活塞上，从而推动活塞向上移动，最终实现对重物的举升。

这种原理使得千斤顶在举升重物时能够轻松快捷地完成任务。

除了液压原理，千斤顶的原理还涉及到一些物理原理，比如杠杆原理。

千斤顶的顶部板可以看作是一个杠杆，当我们施加力量向下压时，顶部板会向上移动，从而实现对重物的举升。

这种杠杆原理使得千斤顶在举升重物时能够节省人力，并且可以实现较大的举升力。

总的来说，千斤顶的原理是利用液压原理和杠杆原理来实现对重物的举升。

通过注入液压油，液压原理使得液压缸内形成压力，从而推动活塞向上移动；而杠杆原理则使得顶部板能够轻松举升重物。

这种原理使得千斤顶成为了一种十分有效的起重工具，广泛应用于各种领域。

在使用千斤顶时，我们需要注意保养和维护，定期检查液压缸、液压油和液压管路的状态，确保其正常运行。

同时，在使用过程中要注意安全，避免超载和不当操作，以免造成意外伤害。

总的来说，千斤顶的原理十分简单，但却十分有效。

通过利用液压原理和杠杆原理，千斤顶能够轻松快捷地实现对重物的举升，成为了一种十分实用的起重工具。

希望本文对大家了解千斤顶的原理有所帮助。

千斤顶原理千斤顶是一种广泛应用于工业、建筑和汽车等领域的简便有效的工具，其工作原理基于物理学的力学原理和杠杆原理。

本文将分步骤阐述千斤顶的工作原理和应用。

第一步：原理解析1.1 压力原理千斤顶的工作原理是基于物体受力后产生的压力原理。

在千斤顶内部，一个活塞向上移动，从而增加了容器内部的压力。

内部的液体或气体随之被压缩，将压力传递到液压缸，最终传递到液压活塞上。

1.2 杠杆原理液压活塞的内部结构与杠杆的结构类似，也就是说它可以利用杠杆原理。

液压活塞的液压缸绝对是一个小杠杆，而液压顶点的顶部是一个大杠杆。

当你向液压活塞施加轻微的力时，它可以被放大以产生更大的力，并且在承载固重物体时非常稳定和可靠。

1.3 浮动原理每次按一下千斤顶手柄，就会将活塞推向顶部。

当它达到最高点时，弹簧将立即释放液压缸内的压力，从而使活塞浮动下降。

为了在卡住的状态下继续对卡住的物体施加压力，只需要不断重复这个过程。

第二步：应用范围千斤顶被广泛应用于工业、建筑和汽车等领域，且可适用于多种类型的压力力和载重要求。

以下是一些千斤顶的常见应用：2.1 汽车修理在更换汽车轮胎、更换刹车片和更换车架等方面，千斤顶都是必不可少的工具。

汽车通常配备了千斤顶，以便在需要时将车升高，以方便维护和保养。

2.2 建筑工程在建筑工地上，千斤顶被广泛用于承载混凝土和钢梁等重量材料。

此外，千斤顶也用于支撑大型机器和工具的安装，以及用于牵引重型设备。

2.3 工业维护机器设备的维护通常会涉及到大量的移动与调整。

千斤顶作为一个可靠的和直接的工具，可以被用于移动和调整机器的位置，从而方便维修和保养。

总之，千斤顶作为一种常见的工具，在各种领域被广泛应用。

通过基于压力、杠杆和浮动原理来工作，它的性能稳定、可靠，是各种地方承载和产生压力的不可或缺的工具。

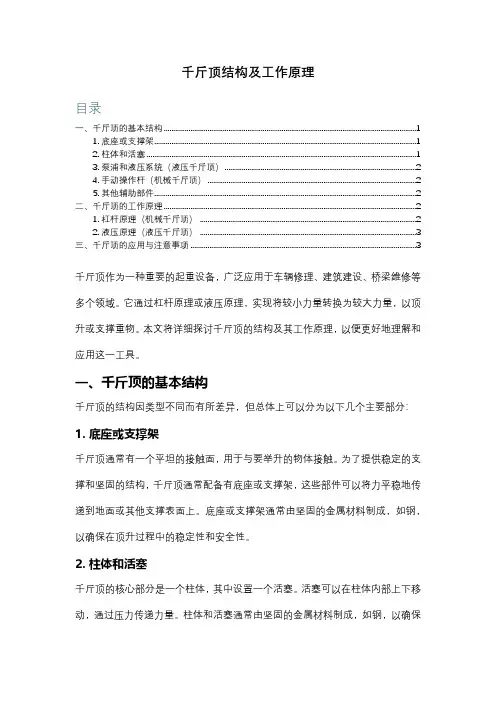

千斤顶结构及工作原理目录一、千斤顶的基本结构 (1)1.底座或支撑架 (1)2.柱体和活塞 (1)3.泵浦和液压系统（液压千斤顶） (2)4.手动操作杆（机械千斤顶） (2)5.其他辅助部件 (2)二、千斤顶的工作原理 (2)1.杠杆原理（机械千斤顶） (2)2.液压原理（液压千斤顶） (3)三、千斤顶的应用与注意事项 (3)千斤顶作为一种重要的起重设备，广泛应用于车辆修理、建筑建设、桥梁维修等多个领域。

它通过杠杆原理或液压原理，实现将较小力量转换为较大力量，以顶升或支撑重物。

本文将详细探讨千斤顶的结构及其工作原理，以便更好地理解和应用这一工具。

一、千斤顶的基本结构千斤顶的结构因类型不同而有所差异，但总体上可以分为以下几个主要部分：1.底座或支撑架千斤顶通常有一个平坦的接触面，用于与要举升的物体接触。

为了提供稳定的支撑和坚固的结构，千斤顶通常配备有底座或支撑架，这些部件可以将力平稳地传递到地面或其他支撑表面上。

底座或支撑架通常由坚固的金属材料制成，如钢，以确保在顶升过程中的稳定性和安全性。

2.柱体和活塞千斤顶的核心部分是一个柱体，其中设置一个活塞。

活塞可以在柱体内部上下移动，通过压力传递力量。

柱体和活塞通常由坚固的金属材料制成，如钢，以确保其能够承受高压力和高负荷。

活塞的上下移动是实现重物举升的关键。

3.泵浦和液压系统（液压千斤顶）对于液压千斤顶，其液压系统通常由液压泵浦和液压油缸组成。

液压泵浦通过施加力量将液压油推送到油缸中，进而推动活塞上升。

液压系统中还包括管道、阀门和压力调节装置等部件，以确保液压油的流动和压力的稳定。

这些部件的协同工作使得液压千斤顶能够实现高效、平稳的举升操作。

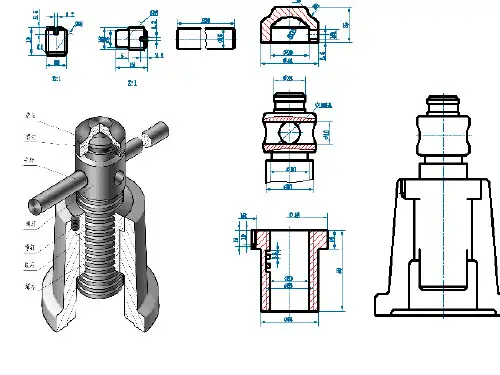

4.手动操作杆（机械千斤顶）对于机械千斤顶，其不依赖液压系统，而是通过手动操作杆实现力量传递。

手动操作杆连接到柱体上的机械装置，当操作杆被扭转或拉动时，它会改变柱体内的机械构造，从而提升或降低活塞。

这种设计使得机械千斤顶在没有电源的情况下也能进行举升操作。
