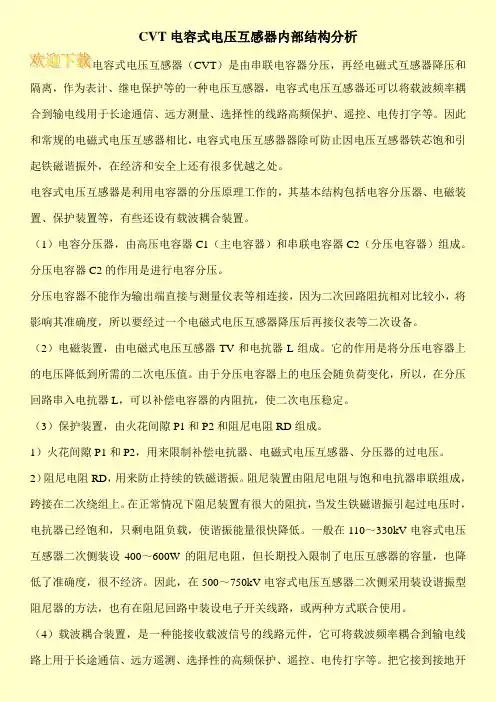

CVT电容式电压互感器内部结构分析电容式电压互感器（CVT）是由串联电容器分压，再经电磁式互感器降压和隔离，作为表计、继电保护等的一种电压互感器，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。

因此和常规的电磁式电压互感器相比，电容式电压互感器器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。

电容式电压互感器是利用电容器的分压原理工作的，其基本结构包括电容分压器、电磁装置、保护装置等，有些还设有载波耦合装置。

（1）电容分压器，由高压电容器C1（主电容器）和串联电容器C2（分压电容器）组成。

分压电容器C2的作用是进行电容分压。

分压电容器不能作为输出端直接与测量仪表等相连接，因为二次回路阻抗相对比较小，将影响其准确度，所以要经过一个电磁式电压互感器降压后再接仪表等二次设备。

（2）电磁装置，由电磁式电压互感器TV和电抗器L组成。

它的作用是将分压电容器上的电压降低到所需的二次电压值。

由于分压电容器上的电压会随负荷变化，所以，在分压回路串入电抗器L，可以补偿电容器的内阻抗，使二次电压稳定。

（3）保护装置，由火花间隙P1和P2和阻尼电阻RD组成。

1）火花间隙P1和P2，用来限制补偿电抗器、电磁式电压互感器、分压器的过电压。

2）阻尼电阻RD，用来防止持续的铁磁谐振。

阻尼装置由阻尼电阻与饱和电抗器串联组成，跨接在二次绕组上。

在正常情况下阻尼装置有很大的阻抗，当发生铁磁谐振引起过电压时，电抗器已经饱和，只剩电阻负载，使谐振能量很快降低。

一般在110～330kV电容式电压互感器二次侧装设400～600W的阻尼电阻，但长期投入限制了电压互感器的容量，也降低了准确度，很不经济。

因此，在500～750kV电容式电压互感器二次侧采用装设谐振型阻尼器的方法，也有在阻尼回路中装设电子开关线路，或两种方式联合使用。

（4）载波耦合装置，是一种能接收载波信号的线路元件，它可将载波频率耦合到输电线路上用于长途通信、远方遥测、选择性的高频保护、遥控、电传打字等。

CVT电压式互感器的结构及工作原理引言CVT电压式互感器（Capacitive Voltage Transformer）是一种用于变压器保护和测量的电力设备。

它能够将高电压系统的电压降低到适宜范围的电压，以供继电器和仪表使用。

本文将介绍CVT电压式互感器的结构及工作原理。

结构CVT电压式互感器主要由电容分压器和电感器组成。

电容分压器通常包括一个圆筒形的外壳，在外壳内部安装有多个相互绝缘的金属片，这些金属片之间以及与外壳之间形成了电容。

电感器由一个或多个线圈构成，线圈通常由导线绕制而成。

CVT的金属片通常由优质的金属材料制成，以确保其良好的导电性能和机械强度。

金属片之间的绝缘由绝缘材料提供，以防止电击。

电感器的线圈通常由铜导线绕制而成，以保证较低的电阻和良好的电磁感应性能。

CVT电压式互感器通常有三相，每相有一个电容分压器和一个电感器。

这些电容和电感器被合理地组合在一起，形成一个整体结构。

此外，CVT还包括连接器和绝缘支持结构，以提供可靠的连接和支持。

工作原理CVT电压式互感器的工作原理基于电容分压和电感耦合的特性。

当CVT的电容分压器与高电压系统相连时，由于电容器和高压源之间形成了电容，高压电势将导致电容器存储一定的电荷。

根据电容的特性，电容分压器中的电荷和电压之间存在关系：Q = C * V，其中Q表示电荷，C表示电容值，V表示电容器的电压。

因此，CVT的电容分压器能够将高电压降低到一个可以测量和保护的电压范围。

CVT的电感器通过电感耦合作用，将降低后的电压传递给测量或保护设备。

在CVT的电感器中，高电压电缆通过线圈产生一个磁场，此磁场会感应出线圈中的电动势。

根据电磁感应定律，感应电动势与磁场变化率成正比。

通过适当设计电感器的线圈参数，可以实现电磁感应的有效耦合，将降低的电压从电容分压器传递到电感器中。

CVT电压式互感器通常还配备了继电器和仪表，以实现对电压的测量和保护控制。

继电器可以根据电压的变化，通过触发开关实现保护功能。

每一部分按试验类型分,又都包括: 出厂试验 型式试验 验收试验
电容式电压互感器(CVT)简介
出厂试验
外观检验(整体部分) 密封性试验(整体部分) 绕组的极性检验(电磁单元部分) 电磁单元的工频耐受电压试验(电磁单元部分) 低压端子对地工频耐受电压试验(电磁单元部分) 保护装置工频放电电压试验(电磁单元部分) 准确度试验(整体部分)
15：电磁单元箱体； 16：端子箱； 17：外置式金属膨胀器
电压互感器结构原理
电容式电压互感器(CVT)简介
CVT原理、结构和主要性能参数
电容式电压互感器由电容分压器和电磁单元组成。 电容分压器由C1高压电容和C2中压电容串联组成。 电磁单元由中间变压器、补偿电抗器串联组成。
电容分压器可作为耦合电容器，在其低压端N端子 连接结合滤波器以传送高频信号。
电容式电压互感器(CVT)简介
CVT原理、结构和主要性能参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二 次1号绕组 2a、2n—主二 次2号绕组 da、dn—剩余 电压绕组(100V)
电容式电压互感器(CVT)简介
电容式电压互感器(CVT)简介
950
680
500/ 3
740
1550 1175
1675
注：对同一额定电压给出两个绝缘水平者，在选用时应考虑到电网结构及过电压水平、过电压保护装置的配置及其性 能、可接受的绝缘故障率等。 1.斜线下的数据为外绝缘的干耐受电压。 2.斜线上的数据用于内绝缘。
电容式电压互感器(CVT)简介
电容式电压互感器试验方法
电容分压器分开。当电磁单元的中压端子外露时，型式试 验应在淋雨状态下进行。试验分别对电磁单元的变压器、 电抗器和铁磁谐振阻尼装置进行，试验时应注意将阻尼装 置与变压器的连接线拆开。电磁单元内若接有过电压保护 用放电器件，在试验时也应将其连接线拆开。

CVT电容式电压互感器1. 介绍CVT电容式电压互感器（Capacitive Voltage Transformer）是一种常用的电气测量设备，用于将高压系统的电压转换为低压系统能够接受和处理的信号。

它是一种非接触式的电压传感器，通过使用电容原理来实现电压的测量和转换。

CVT电容式电压互感器广泛应用于发电厂、变电站、工业生产等领域，用于保护和控制系统中对电压测量要求较高的场合。

它具有线性度高、频率响应宽、相位误差小等优点，是现代化电力系统中不可或缺的重要组成部分。

2. 工作原理CVT电容式电压互感器利用了两个金属板之间的空气介质构成一个可变的平行板电容器。

当高压系统中的信号输入到平行板之间时，会在两个金属板之间形成一个等效的平行板电容。

根据平行板电容公式，可以得到输入信号与输出信号之间的比例关系。

在CVT中，输入端通常连接到高压侧，输出端连接到低压侧，通过变压器的原理将输入的高压信号转换为输出的低压信号。

通过调整平行板之间的距离和面积，可以实现不同范围、不同精度的电压测量和转换。

3. 结构和组成CVT电容式电压互感器通常由以下几个主要部分组成：3.1 电容单元电容单元是CVT的核心部分，由两个金属板构成。

金属板之间的间隙可以通过机械结构进行调整，以适应不同的电压测量范围和精度要求。

3.2 绝缘材料绝缘材料用于隔离高压系统和低压系统，以确保安全可靠的信号传输。

绝缘材料通常采用高绝缘性能、耐高温和耐腐蚀性能较好的材料。

3.3 屏蔽层CVT通常会添加屏蔽层，用于防止外界干扰对测量结果产生影响。

屏蔽层通常由金属网或金属箔构成，并与地线相连，以实现有效的屏蔽效果。

3.4 终端箱终端箱用于连接CVT的输入和输出端子，提供电气连接和保护功能。

终端箱通常采用防护等级较高的外壳材料，具有较好的密封性和耐腐蚀性能。

3.5 辅助电路CVT通常还包括一些辅助电路，用于滤波、放大和调节输出信号。

这些辅助电路可以根据具体的应用需求进行设计和调整。
