一、不同之处1. 描述对象不同业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时, 通过了解组织结构和业务功能, 我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的, 是由组织部门映射到业务的。
而实际的业务是鞫 ? 我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如, 生产业务要涉及从采购到财务, 到生产车间,到库存等多个部门;会产生从原料采购单, 应收付账款,入库单等多项数据表单。
因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象, 而不仅仅是某项单一的活动, 这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示, 并把所有处理过程按一定的顺序都串起来就形成了业务流程图。
如图 1所示, 就是某公司物资管理的业务流程图。
数据流程图是对业务流程的进一步抽象与概括。
抽象性表现在它完全舍去了具体的物质, 只剩下数据的流动、加工处理和存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。
从安东尼金字塔模型的角度来看,业务流程图描述对象包括企业中的信息流、资金流和物流, 数据流程图则主要是对信息流的描述。
此外, 数据流程图还要配合数据字典的说明,对系统的逻辑模型进行完整和详细的描述。
2.功能作用不同业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐”。
绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。
业务流程图的符号简单明了, 易于阅读和理解业务流程。

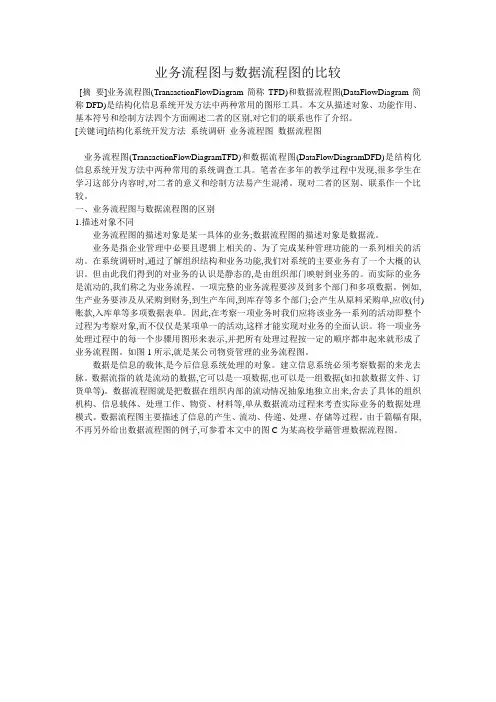

业务流程图与数据流程图的比较[摘要]业务流程图(TransactionFlowDiagram简称TFD)和数据流程图(DataFlowDiagram简称DFD)是结构化信息系统开发方法中两种常用的图形工具。
本文从描述对象、功能作用、基本符号和绘制方法四个方面阐述二者的区别,对它们的联系也作了介绍。
[关键词]结构化系统开发方法系统调研业务流程图数据流程图业务流程图(TransactionFlowDiagramTFD)和数据流程图(DataFlowDiagramDFD)是结构化信息系统开发方法中两种常用的系统调查工具。
笔者在多年的教学过程中发现,很多学生在学习这部分内容时,对二者的意义和绘制方法易产生混淆。
现对二者的区别、联系作一个比较。
一、业务流程图与数据流程图的区别1.描述对象不同业务流程图的描述对象是某一具体的业务;数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时,通过了解组织结构和业务功能,我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的,是由组织部门映射到业务的。
而实际的业务是流动的,我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如,生产业务要涉及从采购到财务,到生产车间,到库存等多个部门;会产生从原料采购单,应收(付)账款,入库单等多项数据表单。
因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象,而不仅仅是某项单一的活动,这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示,并把所有处理过程按一定的顺序都串起来就形成了业务流程图。
如图1所示,就是某公司物资管理的业务流程图。
数据是信息的载体,是今后信息系统处理的对象。
建立信息系统必须考察数据的来龙去脉。
数据流指的就是流动的数据,它可以是一项数据,也可以是一组数据(如扣款数据文件、订货单等)。
