1．1仪表常用缩写字母英文名称英文缩写中文名称TEMPERATURE WELL TW 温井TEMPERATURE INDICATOR TI 温度表TEMPERATURE TRANSMITTER TT 温度变送器TEMP INDICATOR CONTROLLER TIC 温度显示控制器TEMPERATURE CONTROL VALVE TCV 温度控制阀TEMPERATURE SWITCH HIGH TSH 温度高开关TEMPERATURE SWITCH HIGH HIGH TSHH 温度高高开关TEMPERATURE SWITCH LOW TSL 温度低开关TEMPERATURE SWITCH LOW LOW TSLL 温度低低开关TEMPERATURE ALARM HIGH TAH 温度高报警TEMPERATURE ALARM HIGH HIGH TAHH 温度高高报警TEMPERATURE ALARM LOW TAL 温度低报警TEMPERATURE ALARM LOW LOW TALL 温度低低报警PRESSURE INDICATOR PI 压力表PRESSURE TRANSIMITTER PT 压力变送器PRESSURE INDICATOR CONTROLLER PIC 压力显示控制器PRESSURE CONTROL VALVE PCV 压力控制阀PRESSURE SWITCH HIGH PSH 压力高开关PRESSURE SWITCH HIGH HIGH PSHH 压力高高开关PRESSURE SWITCH LOW PSL 压力低开关PRESSURE SWITCH LOW LOW PSLL 压力低低开关PRESSURE ALARM HIGH PAH 压力高报警PRESSURE ALARM HIGH HIGH PAHH 压力高高报警PRESSURE ALARM LOW PAL 压力低报警PRESSURE ALARM LOW LOW PALL 压力低低报警PRESSURE DIFFERENT SWlCH HIGH PDSH 差压高开关PRESSURE DIFFERENT SWICH LOW PDSL 差压低开关PRESSURE DIFFERENT ALARM LOW PDAL 差压低报警PRESSURE DIFFERENT ALARM HIGH PDAH 差压高报警LEVEL INDICATOR LI 液位计LEVEL GLASS TUBE LG 液位玻璃管LEVEL TRANSIMITTER LT 液位变送器LEVEL INDICATOR CONTROLLER LIC 液位显示控制器LEVEL CONTROL VALVE LCV 液位控制阀LEVEL SWITCH HIGH LSH 液位高开关LEVEL SWITCH HIGH H1GH LSHH 液位高高开关LEVEL SWITCH LOW LSL 液位低开关LEVEL SWITCH LOW LOW LSLL 液位低低开关LEVEL ALARM HIGH LAH 液位高报警LEVEL ALARM LOW LOW 液位低报警LEVEL ALARM HIGH HIGH LAHH 液位高高报警LEVEL ALARM LOW LOW LALL 液位低低报警FLOW INDICATOR Fl 流量表FLOW TRNSIMITTER FT 流量变送器FLOW INDICATOR CONTROLLER FIC 流量显示控制器FLOW CONTROL VALVE FCV 流量控制阀PRESSURE SAFETY VALVE PSV 压力安全阀SHUT DOWN VALVE SDV 关断阀BLOW DOWN VALVE BDV 排空阀UNIT SHUT DOWN USD 单元关断PROCESS SHUT DOWN PSD 系统关断EMERGENCY SHUT DOWN ESD 紧急关断PROGRAMA．LOGICAL CONTROLLER PLC 可编程逻辑控制器一、管线及仪表图（P&I图）在海洋石油的自动化控制系统设计与使用中，管路及仪表图、仪表回路图、方框图、程序控制梯形逻辑图是操作人员、仪表维修人员必须掌握的知识，下面简单介绍这几种图。
MANUALLYOPERATEDVALVESByaddinganactuatortothebasicvalvesymbol,thevalvebecomesacontrolvalve.闸阀阻塞阀V-7Butterfly valve ordamper 蝶阀或节气闸Ram valve 冲击阀管线编号PIPINGSERVICESPECIFICATION 管道用途描述TYPEOFINSULATIONORTRACING 绝缘类型或保温LINEINSULATIONTHICKNESS 管道保温厚度INSULATIONCODE 保温代号FCCFullcoldconservation 完全保持冷却FHCFullheatconservation完全保持伴热PHCPartialheatconservation局部保持伴热PPPersonnelprotection个人防护NINoinsulation无保温STSteamtracedandinsulated蒸汽伴热BL—BatteryLimit电池限额LO—LockOpen锁定开BW—Backwash逆流LH—LockHopper锁斗CC—ChemicalClean化学清洗LP—LowPressure低压CHOP—ChainOperated连续运转L,PT—LowPoint低点CP—CorrosionProbe防腐蚀探测器M—MotorOrMotorizedActuator电动机或电动执行器CSC—CarSealClosed气缸密封关MW—Manway人行道CSC—CarSealOpen气缸密封开NC—NormallyClosed常闭D—Drain排放NDE—NormallyDeenergized正常不带电DE—Deenergized不带电NE—NormallyEnergized正常带电E—Energized带电NNF—NormallyNoFlow正常无流量(E)—Existing当前的NO—NormallyOpen常开(F)—Furnished供应PD—PositiveDisplacement实际置换F＆P--Furnished＆piped供应或管道传输PV—ProcessVariable进程变量FC—FailClosed故障关S—SampleConnection取样连接FI—FailIndeterminate不确定故障SP.GR.—SpecificGravity特殊引力FL—FailLocked故障锁定SO—SteamOut蒸汽排出FO—FailOpenOrFirstOut故障开或首次输出SOV—SolenoidOperatedValve电磁阀FOB—FlatOnBottom底部平面SP—SetPoint设定点FOT—FlatOnTop顶部平面SR—StressRelieve减压FP—FullPort整个端口ST—SteamTrap蒸汽汽水阀FV—GE—GO—HH—VV—VP—Air空气BD—BF—BW—CW—CWR—CWS—DR—PG—DW—FEG—FL—FLG—FO—FW—GW—XSC—冷凝物混合液和脱盐水或其它HN—HighPresureNitrogen高压氮气HS—HighPresureSteam高压蒸汽HW—HeatingWaterSupply热水HWR—HeatingWaterReturn热水循环IA—InstrumentAir仪表空气。
石油化工设备完好标准-- S HS01001 — 2004石油化工设备润滑油管理制度- SHS01002 — 2004石油化工旋转机械振动标准- SHS01003 — 2004压力容器维护检修规程-- S HS01004 — 2004工业管道维护检修规程-- S HS01005 — 2004管式加热炉维护检修规程- SHS01006 — 2004塔类设备维护检修规程-- S HS01007 — 2004固定床反应器维护检修规程- SHS01008 — 2004管壳式换热器维护检修规程- SHS01009 — 2004空气冷却器维护检修规程- SHS01010 — 2004钢制圆筒形常压容器维护检修规程- SHS01011 —2004 常压立式圆筒形钢制焊接储罐维护检修规程 SHS01012 —2004离心泵维护检修规程-- SHS01013 — 2004蒸汽往复泵维护检修规程- SHS01014 — 2004电动往复泵维护检修规程- SHS01015 — 2004螺杆泵维护检修规程-- SHS01016 — 2004齿轮泵维护检修规程-- SHS01017---2004离心式空气压缩机维护检修规程- SHS01018 — 2004离心式氨气压缩机维护检修规程- SHS01019 — 2004活塞式压缩机维护检修规程- SHS01020 — 2004螺杆压缩机维护检修规程- SHS01021 — 2004离心式风机维护检修规程- SHS01022 — 2004轴流式风机维护检修规程- SHS01023---2004罗茨鼓风机维护检修规程- SHS01024---2004小型工业汽轮机维护检修规程- SHS01025---2004转鼓真空过滤机维护检修规程- SHS01026---2004板框过滤机维护检修规程- SHS01027 2004变速机维护检修规程-- SHS01028---2004皮带运输机维护检修规程- SHS01029---2004阀门维护检修规程-- SHS01030---2004火炬维护检修规程-- SHS01031---2004设备及管道保温、保冷维护检修规程- SHS01033---2004 设备及管道涂层检修规程- SHS01034---2004高速泵维护检修规程-- SHS01035---2004气柜维护检修规程-- SHS01036---2004管式裂解炉维护检修规程- SHS03001---2004水平分离心式压缩机维护检修规程SHS03002---2004 垂直分离心式压缩机维护检修规程SHS03003---2004 化工厂工业汽轮机维护检修规程- SHS03004---2004乙烯、丙烯球罐维护检修规程- SHS03005---2004超高压卧式往复压缩机维护检修规程- SHS03006---2004 超高压釜式反应器维护检修规程- SHS03008---2004超高压管式反应器维护检修规程- SHS03009---2004超高压套管换热器维护检修规程- SHS03010---2004超高压压缩机段间缓冲器维护检修规程- S HS03011---2004 超高压催化剂柱塞泵维护检修规程- SHS03012---2004超高压管道维护检修规程- SHS03013---2004超高压阀门维护检修规程- SHS03014---2004环氧乙烷反应器维护检修规程- SHS03015---2004圆盘反应器维护检修规程- SHS03017---2004丙烯环管反应器维护检修规程- SHS03018---2004带搅拌反应器（釜）维护检修规程- SHS03020---2004氧化反应器维护检修规程- SHS03021---2004聚乙烯流化床反应器维护检修规程- SHS03022---2004丙烯晴流化床反应器维护检修规程- SHS03024---2004氯化反应器维护检修规程- SHS03025---2004氧氯化反应器维护检修规程-- SHS03026 — 2004立式螺旋卸料沉降离心机维护检修规程- S HS03027---2004 卧式螺旋卸料沉降离心机维护检修规程- S HS03028---2004 离心干燥机维护检修规程- SHS03029---2004滚筒干燥机维护检修规程- SHS03030---2004膨胀干燥机维护检修规程- SHS03031---2004挤压脱水机维护检修规程- SHS03032---2004压块机维护检修规程-- SHS03033---2004挤压造粒机维护检修规程- SHS03034---2004聚酯水冷切粒机维护检修规程- SHS03035---2004包装机维护检修规程-- SHS03037 — 2004码垛机维护检修规程-- SHS03038 — 2004膜式往复压缩机维护检修规程- SHS03040 — 2004液环式压缩机维护检修规程-- SHS03041 — 2004垂直螺旋振动输送机维护检修规程- SHS03042---2004混炼机维护检修规程-- SHS03043 — 2004高速离心泵维护检修规程- SHS03044---2004低温立式多级泵维护检修规程- SHS03045---2004旋转活塞泵维护检修规程- SHS03046---2004屏蔽泵维护检修规程-- SHS03047---2004单螺杆泵维护检修规程- SHS03048---2004振动筛维护检修规程-- SHS03049---2004旋转阀维护检修规程-- SHS03050---2004高压套管式换热器维护检修规程- SHS03051---2004石墨换热器维护检修规程- SHS03052---2004浆式干燥器维护检修规程- SHS03053---2004电解槽维护检修规程-- SHS03054---2004钢制无夹套盐酸合成炉维护检修规程- SHS03055---2004 碱蒸发器维护检修规程- SHS03056---2004薄膜蒸发器维护检修规程- SHS03057---2004化工设备非金属防腐衬里维护检修规程- S HS03058---2004 化工设备通用部件检修及质量标准- SHS03059---2004磁力泵维护检修规程-- S HS03060---2004立式搅拌器维护检修规程- SHS03061---2004螺杆压缩机维护检修规程- SHS03062---2004透平膨胀机维护检修规程- SHS03063---2004建筑装饰装修工程施工质量验收规范- GB50210---2001 建筑地基基础工程施工质量验收规范- GB50202---2002 屋面工程技术规范-- GB50207---2002涂装前钢材表面处理的规范- SYJ4007-86埋地钢质管道环氧煤沥青防腐技术标准- SYJ28-87市政道路工程质量检验评定标准- CJJ 1-90石油化工绝热工程施工工艺标准- SHJ522-91沥青路面施工及验收规范- GBJ 92-86旋转电机及调速励磁装置维护检修规程 变压器、互感器维护检修规程 - SHS06002---2004高压开关维护检修规程 --SHS06003---2004配电装置维护检修规程 --SHS06004---2004低压电器维护检修规程 --SHS06005---2004电源装置维护检修规程 --SHS06006---2004电力线路维护检修规程 --SHS06007---2004照明装置维护检修规程 --SHS06008---2004接地及过电压保护装置检修规程 - SHS06009---2004电气装置安装工程质量检验及评定规程 DL ／T 5161.1-17 — 20023～110kV 电网继电保护装置运行整定规程 DL ／T 584-2007 大型发电机变压器继电保护整定计算导则 DL ／T 684-99带电设备红外诊断应用规范 DL ／T 664-2008 电力变压器检修导则 DL ／T 573-2005 电力变压器有载分接开关运行维修导则 DL ／T 574-95电力设备预防性试验规程 DL ／T 596-1996 电力系统用蓄电池直流电源装置运行与维护技术规程 DL ／T 724-2000互感器运行检修导则 DL ／T 727-2000 继电保护和电网安全自动装置检验规程 DL ／T 995-2006架空绝缘配电线路施工及验收规程 DL ／ T602— 1996接地装置特性参数测量导则 DL ／T 475-2006 交流电气装置的接地 DL ／T621—1997 接地装置特性参数测量导则 DL ／T 475-2006 有载分接开关运行维修导则 DL ／T 574-95 标称电压高于 1000V 架空线路绝缘子串 工频电弧试验方法 DL ／T 812-2002 标称电压高于 1000V 交流架空线路用复合绝缘子使用导则 DL ／T 864-200435kV 及以下架空电力线路施工及验收规范 GB 50173-92建筑电气工程 施工质量验收规范 GB 50303-2002电气装置安装工程 蓄电池施工及验收规范 GB 50172-92 电气装置安装工程 SHS06001---2004电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程电气装置电气设备交接试验标准 GB 50150-20061kV 及以下配线工程施工及验收规范 GB 50258-9635kV 及以下架空电力线路施工与验收规范 GB50173-92 爆炸和火灾危险环境电器装置施工及验收规范 低压电器施工及验收规范 GB 50254-96 电缆线路施工及验收规范 GB 50168-2006 电力变流设备施工及验收规范 GB 50255-96 电力变压器、油浸电抗器、互感器施工及验收规范 电气照明装置施工及验收规范 GB 50259-96 电梯电气装置施工及验收规范GB 50182-93 高压电器施工及验收规范 GBJ 147-90接地装置施工及验收规范 GB50169-2006 盘、柜及二次回路结线施工及验收规范 GB 50171-92GB 50257-96 GBJ 148-90 电气装置安装工程 起重机电气装置施工及验收规范 GB 50256-96旋转电机施工及验收规范 GB 50170-2006 电梯工程施工质量验收规范 GB 50310-2002 继电器及装置基本试验方法 GB 7261-2000 剩余电流动作保护装置安装和运行 GB 13955-2005 手持式电动工具的管理、使用、检查和维修安全技术规程GB／T 3787-2006系统接地的型式及安全技术要求 GB 14050-93 变频器供电三相笼型感应电动机试验方法GB／ T 22670-2008低压成套开关设备和电控设备基本试验方法GB／T 10233-2005电力设备带电水冲洗导则 GBT 13395-2008 电力用油（变压器油、汽轮机油）取样方法 GB／T 7597-2007 电梯维修规范 GB／T 18775-2002 继电保护和安全自动装置基本试验方法GB／T 7261-2008建筑物防雷装置检测技术规范 GB ／ T 21431-2008 接触器式继电器可靠性试验方法GB Z 22201-2008三相异步电动机试验方法 GB／T 1032-2005 剩余电流动作保护装置安装和运行GB 13955-2005电力互感器检定规程 JJG 1021-2007 电力变压器试验导则 JB／T 501-2006 分接开关试验导则 JB／T 8314-2008 变压器用压力释放阀试验导则JB／T 7069-2004电压互感器试验导则JB／T 5357-2002大型高压交流电机定子绝缘耐电压试验规范 JB6204-92 电力互感器检定规程JJG 1021-2007 华北电网有限公司《电力设备交接和预防性试验规程》 Q／HBW14701-2008石油化工工程施工及验收统一标准 SH 3508-96 石油化工静电接地设计规范SH 3097-2000 石油化工企业电气设备抗震鉴定标准 SH 3071-1995 石油建设工程质量检验评定标准电气工程（电气装置安装工程） SY 4030.2-1993石油化工设备维护检修规程第七册仪表设备 SHS07000-2004检测仪表维护检修规程SHS07002-2004单元组合仪表维护检修规程SHS07003-2004执行器维护检修规程 SHS07005-2004在线分析仪表维护检修规程 SHS07006-2004 特殊仪表维护检修规程--------------------- SHS07007-2004过程控制系统维护检修规程 SHS07008-2004系统维护检修规程 SHS07009-2004仪表符号和标志- SHB-Z02-95过程用二进制逻辑图-- SHB-Z03-95分散控制集中显示仪表、逻辑控制及计算机系统用流程图符号SHB-Z04-95 仪表回路图-- SHB-Z05-95石油化工紧急停车及安全连锁系统设计导则SHB-Z06-95--------------------------------------自控设计安装材料编制导则-- SHB-Z07-2001。

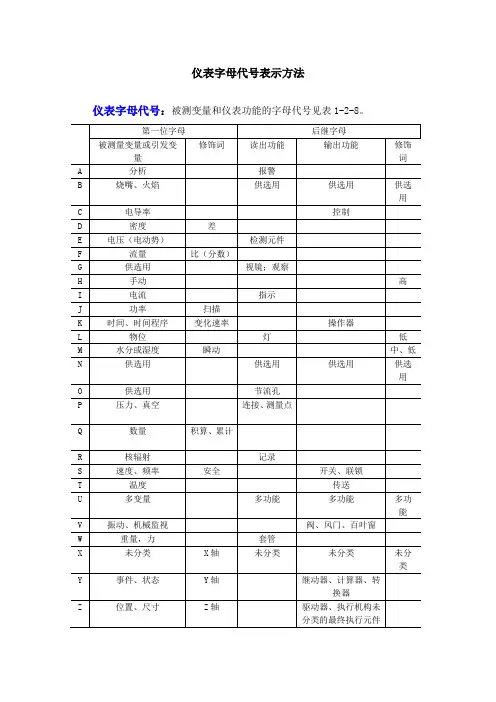

仪表字母代号表示方法
仪表字母代号：被测变量和仪表功能的字母代号见表1-2-8。
仪表字母代号说明：
1．“供选用”指的是在个别设计中多次使用，而表中未规定含义。
2．字母“X”未分类，即表中示规定其含义，适用于在设计中一次或有限几次使用。
3．后继字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一个含义的被测变量。
例如TD1和T1分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上。
方写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO
2 6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开式接近全开位置，“L”表示阀在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动-手动操作器。
例如流量控制回路的自动-手动操作器为“FK”，它区别于HC—手动操作器。
