纵轴式掘进机截割方法、路线与受力分析

掘进机截割头受力分析与掘进实例分析掘进机截割头是掘进机的主要工作设备，它是用来切割、破碎地层的。

掘进机截割头不仅要承受较大的外力，而且还要经受高强度的振动和冲击。

掘进机截割头的主要受力包括以下几种：1. 刀头受力：刀头是截割头的主要部分，负责切割、破碎地层。

在截割过程中，刀头承受着较大的切割力，因此刀头的强度和耐磨性非常重要。

2. 机身受力：机身是掘进机的主体部分，承载着刀头、电机、液压系统和其他辅助设备。

在挖掘过程中，机身要同时承受来自地层和截割头的反作用力，因此机身的稳定性和强度也非常重要。

4. 系统受力：液压系统是掘进机的重要组成部分，负责传递油压和控制机器的运动。

在掘进过程中，系统要承受高压油液的作用，因此系统的强度和稳定性也非常重要。

掘进机截割头的受力分析非常复杂，需要综合考虑上述几个因素。

为了确保掘进机的正常运行，必须对截割头进行精细的设计和加工，并选择较好的材料。

此外，还需要定期检查和维修截割头，确保其处于良好状态。

实例分析：某掘进机在开挖一段较硬的基岩时，出现了刀头折断和机身严重损坏的情况，导致工程进度受到了严重影响。

经过分析，发现主要原因是掘进机截割头的强度和耐磨性不足。

进一步分析发现，掘进机的刀头和刀片采用了较一般的材料，难以承受较大的切割力和冲击力；机身和液压系统设计不够合理，稳定性和强度都较差。

为了解决这些问题，改进措施包括：1. 提高刀头和刀片的强度和耐磨性，选用高强度、高硬度的合金钢材料；2. 优化机身结构，增加机身的稳定性和强度；3. 加强液压系统的设计和维护，确保系统稳定可靠。

采取了这些改进措施后，掘进机的工作效率和可靠性都得到了明显提高，避免了类似的事故再次发生。

矿用纵轴式掘进机截割头结构力学分析
段晶晶
【期刊名称】《机械管理开发》
【年(卷),期】2024(39)1
【摘要】以EBZ150A型纵轴式掘进机为研究对象,介绍一种掘进机截割头结构力学仿真分析方法。

利用三维机械设计软件SolidWorks构建截割头三维几何模型,通过有限元分析软件ANSYS分析不同岩石条件下截割头结构变化,确认不同载荷条件对截割头结构的影响,进而通过工程应用验证截割头结构力学仿真分析方法的应用价值,旨在为后续矿用纵轴式掘进机截割头结构优化设计提供方法参考。

【总页数】3页(P38-40)
【作者】段晶晶
【作者单位】霍州煤电集团辛置煤矿
【正文语种】中文
【中图分类】TD421.5
【相关文献】
1.煤矿用悬臂式纵轴掘进机截割头截齿布置研究
2.纵轴式掘进机截割头运动参数对截割载荷的影响分析
3.纵轴式掘进机截割头截齿工作角度选择及加工分析
4.纵轴式掘进机截割头载荷影响因素的仿真分析
因版权原因，仅展示原文概要，查看原文内容请购买。

掘进机截割头受力分析与掘进实例分析【摘要】本文主要围绕掘进机截割头受力分析与掘进实例分析展开讨论。

首先介绍了掘进机截割头受力分析的基本原理和方法，包括受力分析模型的建立和计算过程。

随后通过掘进实例分析，具体探讨了掘进机在实际工作中的受力情况和影响因素。

实例分析结果指出了掘进机截割头设计存在的不足之处，为接下来的优化设计提供了参考依据。

最后对掘进机截割头受力分析与掘进实例分析进行了总结，同时对未来研究方向提出了展望。

通过本文的研究，有助于提高掘进机的工作效率和安全性，推动掘进技术的进步和应用。

【关键词】掘进机，截割头，受力分析，模型，实例分析，设计优化，总结，研究展望1. 引言1.1 掘进机截割头受力分析与掘进实例分析...在煤炭、矿石等矿山开采过程中，掘进机截割头是重要的装备之一。

掘进机截割头在矿山的地下工作环境中承受着复杂多变的受力情况，受力分析和设计优化对于提高掘进效率和延长设备使用寿命具有重要意义。

本文旨在对掘进机截割头受力分析与掘进实例分析进行深入探讨，为研究人员和工程师提供参考与借鉴。

首先将对掘进机截割头的受力特点进行分析，包括受力来源、受力方向和受力大小等方面，建立受力分析模型。

随后，将通过实例分析的方式，结合实际掘进情况，对不同受力情况下的掘进机截割头进行分析，并得出相应的实例分析结果。

对掘进机截割头的设计优化进行探讨，提出改进措施和建议。

通过本文的研究，可以更深入地了解掘进机截割头的受力特点和掘进实例分析，为相关岩石开采领域的研究和应用提供有益的参考。

2. 正文2.1 掘进机截割头受力分析掘进机截割头受力分析是对掘进机在进行截割作业时受到的各种力的分析和计算。

在进行截割作业时，掘进机需要面对来自岩石和煤层的不同受力情况，因此掘进机截割头的设计和性能至关重要。

掘进机截割头受力分析主要包括对截割头的受力情况、受力分布和受力大小的研究，以及如何合理设计和优化截割头的结构和材料。

在进行掘进机截割头受力分析时，需要考虑多种因素，包括岩石或煤层的物理性质、截割头的旋转速度、截割头的刀具形状和数量、截割头的工作角度等。

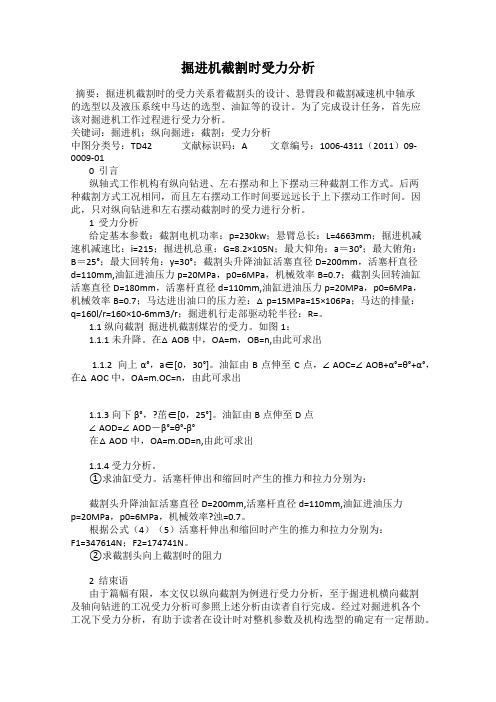

掘进机截割时受力分析摘要：掘进机截割时的受力关系着截割头的设计、悬臂段和截割减速机中轴承的选型以及液压系统中马达的选型、油缸等的设计。

为了完成设计任务，首先应该对掘进机工作过程进行受力分析。

关键词：掘进机；纵向掘进；截割；受力分析中图分类号：TD42 文献标识码：A 文章编号：1006-4311（2011）09-0009-010 引言纵轴式工作机构有纵向钻进、左右摆动和上下摆动三种截割工作方式。

后两种截割方式工况相同，而且左右摆动工作时间要远远长于上下摆动工作时间。

因此，只对纵向钻进和左右摆动截割时的受力进行分析。

1 受力分析给定基本参数：截割电机功率：p=230kw；悬臂总长：L=4663mm；掘进机减速机减速比：i=215；掘进机总重：G=8.2×105N；最大仰角：a＝30°；最大俯角：B＝25°；最大回转角：y=30°；截割头升降油缸活塞直径D=200mm，活塞杆直径d=110mm,油缸进油压力p=20MPa，p0=6MPa，机械效率B=0.7；截割头回转油缸活塞直径D=180mm，活塞杆直径d=110mm,油缸进油压力p=20MPa，p0=6MPa，机械效率B=0.7；马达进出油口的压力差：△p=15MPa=15×106Pa；马达的排量：q=160l/r=160×10-6mm3/r；掘进机行走部驱动轮半径：R=。

1.1 纵向截割掘进机截割煤岩的受力。

如图1：1.1.1 未升降。

在△AOB中，OA=m，OB=n,由此可求出1.1.2 向上α°，a∈[0，30°]。

油缸由B点伸至C点，∠AOC=∠AOB+α°=θ°+α°，在△AOC中，OA=m.OC=n，由此可求出1.1.3 向下β°，?茁∈[0，25°]。

油缸由B点伸至D点∠AOD=∠AOD－β°=θ°-β°在△AOD中，OA=m.OD=n,由此可求出1.1.4 受力分析。

纵、横轴式掘进机工作原理与结构特点2.1工作原理分析纵、横轴式掘进机在掘进巷道时，截割头首先要钻进工作面一定深度，然后横向摆动截割，达到巷道边界（掏槽结束）后，沿垂直方向截割一定高度，在水平摆动截割……..，如此循环往复，直到完成全断面的截割。

纵、横轴式截割头通常的截割过程如下图2-1所示。

由上图可见，纵、横轴式掘进机截割头的截割过程可分为纵向钻进、水平（左右）摆动截割和垂直（上下）摆动截割三种工作方式。

纵轴式掘进机的切割头旋转轴与悬臂轴线平行，它断面切割破岩的方式主要是横向摆动水平条带切割(图2-2)，因此，截齿的切割平面与悬臂轴线垂直、与牵引(进给)方向在同一平面内，所以截齿的切割轨迹是与J悬臂轴线相垂直的平面内的摆线。

截线间距是在切割头轴线的平行方向布置。

其切割厚度可以等于切割头的直径。

横轴式掘进机的切割头旋转轴与悬臂轴线相垂直，有两个切割头在输出轴的两端、相对于悬臂中心面对称布置(图2-3)。

它断面切割破岩的主要方式也是横向摆动水平条带切割。

截齿的切割平面与悬臂轴线相平行、与牵引方向相垂直，所以截齿的切割轨迹是一条中心线与悬臂轴线相垂直的螺旋线。

截线间距是在切割头的径向布置。

其切割头直径方向的切厚只能达到其直径的1/ 3左右。

4.2 纵、横轴式掘进机切割煤岩的方式分析图2表示纵轴式和横轴式工作过程不同，两类截割头的切削力FS、进给力Fp和摆动力F}的方向各异。

切削煤岩的阻力引起截割头的切削力，受切割机构功率限制，切入煤岩的阻力和保持截齿切削状态所需的力产生推进力Fe，其大小与切削力相关。

推进力Fe的方向并不都与摆动方向一致，在水平摆动过程中，纵轴式截割头的摆动力F,,的方向与截齿切削力FS和进给力Fa构成的切割平面相平行，类似横轴式切割头掏槽工况。

同样横轴式截割头在摆动切割时，摆动力凡的方向与截割平面垂直，类似纵轴式截割头掏槽工况。

如果摆动力方向平行于截割平面，进给力与切割头的摆动力则呈线性关系，摆动力过大，截齿磨擦增大。

掘进机截割头受力分析与掘进实例分析一、引言掘进机是煤炭开采和隧道掘进中常用的重要设备，掘进机截割头是其关键部件之一。

截割头在掘进作业中承受大量的受力，因此对其受力分析和掘进实例进行分析，对于提高掘进机的工作效率和安全性具有重要意义。

二、掘进机截割头受力分析1. 受力形式截割头在掘进作业中主要承受两种形式的受力：一种是截割力，即对煤矿或岩石进行切割的力；另一种是推进力，即掘进机整体向前推进时对截割头的推力。

这两种受力在掘进作业中交替作用，对截割头的受力要求较高。

2. 受力分析截割头受力分析的关键在于确定其受力方向和大小。

在截割作业中，截割头需要克服煤矿或岩石的抗压强度进行切割，因此截割力的方向是垂直于截割头刀具表面，并且大小与煤矿或岩石的物理性质有关。

在推进作业中，截割头需要承受推进力的作用，推进力的方向是与掘进机整体的推进方向一致，大小与掘进机的工作状态和推进速度有关。

通过受力分析，可以确定截割头在掘进作业中的受力情况，为优化掘进机的工作参数提供参考依据。

三、掘进实例分析下面以某煤矿的掘进实例为例，对掘进机截割头的受力情况进行分析。

某煤矿使用某型号掘进机进行掘进作业，掘进机具有一台功率较大的液压系统和一组精密的截割头。

在掘进作业中，掘进机先是利用截割头对煤矿进行截割，然后利用推进机构对煤矿进行推进，整个掘进过程中截割头都承受着不同程度的截割力和推进力。

通过实际的掘进作业观察和数据分析，发现截割头在截割作业中受到的截割力较大，因为煤矿的抗压强度较高，需要较大的力才能完成切割。

而在推进作业中，截割头受到的推进力较大，因为掘进机需要快速推进，对截割头的推进力要求也较高。

通过对实际掘进作业中截割头受力情况的分析，可以得出以下几点结论：1. 掘进机的液压系统需要具有较大的输出功率，以满足截割头在掘进作业中的大量能量需求。

2. 截割头的材料和结构需要具有较高的强度和刚度，以承受截割力和推进力的作用。

3. 控制推进速度和截割参数，以保证截割头受力平衡和稳定，避免因受力过大造成截割头损坏或工作效率低下的问题。

掘进机截割头受力分析与掘进实例分析
掘进机是一种用于开采隧道和矿井的专业设备，其主要用途是通过不断截割岩石或煤炭来实现掘进作业。

在掘进机的掘进过程中，其头部会承受巨大的受力，因此对掘进机的头部受力进行分析和实例研究是非常重要的。

对掘进机的头部受力进行分析。

掘进机的头部主要由截割刀具和推力装置组成。

在掘进作业中，截割刀具通过不断旋转或振动来进行截割，由于岩石或煤炭的硬度较大，截割过程中会产生巨大的切割力。

推力装置会施加向前的推力，以推动掘进机不断前进。

这些作用力都会直接作用在掘进机的头部上。

为了更好地体现头部受力分析和实例分析的重要性，下面以实例进行具体说明。

某矿井使用掘进机进行煤炭掘进作业。

在实际操作过程中，发现掘进机的头部经常出现振动和受力过大的情况。

为了解决这一问题，工作人员进行了受力分析和实例研究。

经过调查和实验，工作人员发现，掘进机的切割刀具与煤炭接触时，由于煤炭的硬度较小，切割力显得过大，导致掘进机头部振动较大。

推进力的大小也会对头部振动产生影响。

为了解决这一问题，工作人员根据受力分析结果，调整了截割刀具的切割力，并合理控制了推进力的大小。

经过改进后，掘进机的头部受力得到了有效控制，振动现象明显减小。

掘进作业的效率也得到了提高。

这个实例说明了对掘进机头部受力进行分析和实例研究的重要性，只有通过对受力进行合理控制，才能保证掘进机的正常运行和掘进作业的顺利进行。

纵轴式掘进机截割头的设计作者：廉浩冯健来源：《中国新技术新产品》2014年第03期摘要：本文介绍了纵轴式掘进机截割头的设计原则，讨论了提高截割头截割效率的合理方案，提供了设计用的主要数据。

关键词：截割头；设计原则；截割效率中图分类号：TD42 文献标识码：A1 概要本文以纵轴式掘进机的截割头为研究对象。

截割头是掘进机的关键部件，它直接参与对工作面的掘进工作。

其设计参数较多，这些参数之间互相影响和制约，同时截割头的设计质量的好坏决定了掘进机整机的截割性能，这对截割头的使用寿命，以及整机的稳定性和可靠性都有着直接的影响。

2 工作原理掘进机的工作过程是：操纵行走机构向工作面推进，使截割头在工作面的左下角钻入，水平摆动油缸使截割头横向截割到巷道的右侧。

然后利用升降油缸把截割头上升接近等于截割头直径的距离，并使截割头向巷道左侧截割。

如此往复截割运动，截割头就可以完成整个工作面的截割。

当然掘进机的截割方式与掘进巷道断面的大小，形状，煤岩的分布情况有关。

在截割头截落煤岩后，由装运机构将其装进掘进机中间的输送机构，再最终装进矿车或巷道输送机。

因此，纵向截割头通常的截割过程可以总结为纵向钻进、水平摆动截割和垂直摆动截割三种工作方式。

3 结构研究3.1 影响设计的因素如果能保证在旋转截割的过程中，使参加截割的每个截齿都截割相同大小的煤岩，让各截齿的受力相等、运行平稳，并且产生的磨损也基本相同，这样的截割头设计是最理想的。

但是有很多因素影响截割头的设计，主要有以下几个方面：（1）煤岩自身的性质，主要有抗截强度、硬度、磨蚀性、坚固性系数等；（2）截割头的结构参数，主要有截割头的几何形状、外形尺寸、截齿排列、截齿数量以及截线间距等；（3）截割头的工艺性参数，主要有摆动速度、截割头转速、切削厚度、切削深度等。

在截割头的设计上，这些因素的影响并不是孤立的，它们之间相互关联和制约。

3.2 结构形式3.2.1 外形截割头的外形是指截割头的几何形状，它是由截齿的齿尖所形成的外部轮廓，通常称为截割头包络面。

掘进机截割头受力分析与掘进实例分析掘进机是在煤矿、隧道等地下工程中用于开采或开挖的一种机械设备，其工作原理是通过掘进机截割头上的刀盘旋转和推进来完成对煤矿或隧道的开采和开挖。

截割头是掘进机的核心部分，其质量和性能的好坏直接影响到整个掘进机的工作效率和安全性。

本文将通过掘进机截割头受力分析和掘进实例分析来探讨掘进机的工作原理和操作技巧。

1.1 前进力前进力是掘进机推进工作的主要动力，对于前进力的要求就是要能够推动截割头，在地面或煤层中向前推进。

这需要掘进机具备足够的功率和可靠的运行性能，需不断调整机器的速度、推进力和前进方向，以保证掘进工作的顺利进行。

1.2 顶板压力顶板压力是指掘进机在作业过程中，截割头对顶板施加的压力。

当掘进机推进时，截割头会不断地向前移动，同时也会对煤矿或隧道的顶板施加压力，使顶板受到不同程度的变形和承载。

合理的顶板压力能够提高掘进效率，减少顶板的变形和开裂。

附面压力是指掘进机在作业过程中，截割头对煤矿或隧道附面施加的压力。

附面压力影响着煤壁和煤岩的稳定性，过大或过小的附面压力都会增加煤标的剥离或煤岩的破裂，对掘进机的正常运行和安全稳定裂。

二、掘进实例分析2.1 工作原理掘进机在推进时，首先要将截割头与煤层接触，通过刀盘的旋转和推进，顺着煤层的倾斜或曲线路径向前开采。

在整个掘进过程中，掘进机需要不断适应煤层的形状和强度，对刀盘的转速和前进速度进行调整，保持煤层的稳定裂。

同时，还需要掌握好截割头对地面和顶板的压力，以及附面的均匀压力，才能在开采过程中保证稳定安全和高效率。

2.2 操作技巧在使用掘进机进行开采时，需要注意以下几点操作技巧：1) 控制掘进机的推进速度和前进方向，以保证煤层的稳定和掘进效率的最大化。

2) 根据煤层的稳定性，选择合适的刀盘转速和前进速度，掌握好截割头与煤层的接触角度和深度，保证煤层的平稳开采。

3) 预先对煤层进行分析，了解其厚度、倾角、硬度等信息，以便进行控制煤层的开采进度和方向。
