凉台水库除险加固工程设计报告

水库除险加固工程初步设计报告水库除险加固工程初步设计报告1．综合说明1.1概述1.1.1工程概况XX水库位于沅水一级支流怡溪上游，XX县XX乡XX村，坝址地理位置坐标为北纬28°28′，东经111°36′之间。

距XX县城45km，汽车可直达坝址，交通较方便。

该水库是一座以灌溉为主，兼顾防洪、养鱼的小（二）型水库工程。

水库大坝控制集雨面积0.78km2，坝址以上干流长度1.2km，干流平均坡降32.6‰。

坝型为均质坝，最大坝高18m。

水库正常蓄水位318.00m，正常库容76.31万m3。

校核洪水位318.56m，总库容81.8万m3。

水库枢纽工程由大坝、溢洪道、灌溉输水管涵等建筑物组成。

水库枢纽工程由大坝、灌溉涵管等建筑物组成，主要建筑物为5级，次要建筑物为5级。

该水库工程始建于1958年10月，1960年12月投入运行，属小（二）型水库。

大坝为均质坝，大坝坝顶高程320.00m，坝顶宽度3.5m，坝顶轴线长132m。

大坝下游坡在高程314.30 m设总宽度为6.9m的乡级公路一条，在305.5m设一道2.7m宽的马道。

坡比从上至下分别为1：2.23、1 ：1.77、1：1.94,下游无排水棱体。

大坝上游坡比为1：2.53。

XX水库未设溢洪道。

灌溉输水管涵设在左岸坝体内。

输水涵为浆砌石方涵型，断面尺寸为0.7×0.5m，涵管进口底板高程302.6m，长85m。

涵管底板坡降1/100，最大放水流量0.3m3/s。

1.1.2工程存在的主要问题大坝存在以下主要问题：大坝坝基存在渗漏；水库建设时未设计溢洪道,不满足防洪要求；输水涵管存在大量的纵向裂缝，伸缩缝拉裂，渗漏日益严重，对涵管周边填土产生破坏、危及坝体安全；大坝无观测、监测设施；防汛设施不配套，无雨水情监测设备，防汛通讯手段单一，防汛公路狭窄不平，行车困难，不满足防汛抢险要求；管理所缺少工作人员和所需的工作设施，管理制度不健全；1.1.3除险加固的必要性该水库自修建以来，发挥了很大的效益。

XX市 XX区XX水库除险加固工程初步设计报告XX市XX区水电勘测设计队二○一一年七月目录1 综合说明 (1)1.1工程概况 (1)1.2工程存在的主要问题及大坝安全鉴定结论 (2)1.3 除险加固的必要性 (5)1.4 主要建设内容和规模 (7)1.5 除险加固工程投资 (8)1.6 施工工期 (8)1.7 结论与建议 (8)2 水文 (12)2.1概述 (12)2.2基本资料的收集、整理与复核 (12)2.3设计洪水推求 (14)2.4 水库调洪计算 (18)2.5 坝顶高程的确定 (24)2.6 水库洪水复核结论 (26)3 工程地质 (28)3.1地质概况 (28)3.2地层岩性 (28)3.3地质构造及地震 (29)3.4水文地质条件 (29)3.5坝区工程地质条件 (30)3.6水库工程地质条件 (33)3.7天然建筑材料 (33)3.8结论与建议 (35)4 主要建筑物整治设计 (37)4.1 工程等级和洪水标准 (37)4.2 大坝除险加固设计 (40)4.3 大坝整治加固后的渗流及坝坡稳定计算 (46)4.4 溢洪道除险加固设计 (55)4.5 放水设施整治设计 (59)4.6 其它附属设施设计 (61)4.7 整治工程主要工程量表 (61)5.电气和金属结构 (63)6 工程管理 (64)6.1 工程管理机构 (64)6.2 工程管理设施及实物指标 (64)6.3工程管理范围及保护范围 (65)7 施工组织设计 (67)7.1 施工条件 (67)7.2 施工导流 (68)7.3 料场的选择与开采 (69)7.4 主体工程施工 (69)7.5 施工总布置 (72)7.6 施工总进度 (73)8 工程占地 (77)8.1 工程占地范围及实物指标 (77)8.2 工程占地补偿投资概算 (77)9 环境保护及水土保持设计 (79)9.1 环境保护设计 (79)9.1.1工程区自然环境和社会环境现状 (79)9.2 水土保持 (81)10 设计概算 (82)10.1编制原则和依据 (82)10.2基础资料 (82)10.3建筑材料预算价格 (83)10.4电、风、水预算单价 (83)10.5金属结构设备及价格 (84)10.6其他 (84)10.7概算成果 (84)11 效益分析 (85)11.1 工程概况 (85)11.2 国民经济评价 (85)11.3 综合评价 (90)附图：1.枢纽现状地形图;2.平面布置图;3.大坝灌浆平面图4.大坝灌浆剖面图5.大坝断面设计图;6.大坝细部设计图；7.溢洪道设计图（1/3）；8.溢洪道设计图（2/3）9.溢洪道设计图（3/3）；10.卧、涵管设计图；11.盖板闸设计图；1 综合说明1.1工程概况XX水库是一座以农业灌溉为主，兼有防洪、供水等综合利用功能的小（2）型水利工程。

如有帮助，欢迎下载支持。

水库除险加固工程初步设计报告目录1.综合说明 (1)1.1工程概况 (1)1.2除险加固的必要性 (14)1.3除险加固设计 (3)1.4结论及建议 (16)1.5工程特性表 (17)2 水文 (1)2.1流域概况......................................................................................... 错误！未定义书签。

2.2基本资料......................................................................................... 错误！未定义书签。

2.3设计洪水......................................................................................... 错误！未定义书签。

2.4泥沙................................................................................................. 错误！未定义书签。

2.5水文设施 .......................................................................................... 错误！未定义书签。

3 工程地质 (14)3.1概述 ................................................................................................. 错误！未定义书签。

3.2地震动参数与地震基本烈度 ......................................................... 错误！未定义书签。

XX水库工程特性表1 综合说明1.1 工程概况XX水库是一座以灌溉为主，兼顾防洪、养殖等综合利用的小（2）型水库，库址座落在XX市XX乡XX村境内，地理位置东经111°48′38″，北纬北纬29°21′58″，该库于1960年9月动工，1960年12月竣工。

大坝防洪标准为：设计洪水30年一遇，校核洪水300年一遇。

库区位于山区，植被覆盖良好。

集雨面积0.3 Km2, 坝址以上干流长0.85km，干流平均坡降62.1‰。

多年平均降水量1274mm。

总库容52.2万m3，正常库容44.2万m3，死库容0.4万m3；校核洪水位（P=0.33%）89.10m,设计洪水位（P=3.33%）88.80m，正常蓄水位88.40m,死水位80.50m。

该水库是以农田灌溉为主，兼有防洪、养殖任务等综合性小（II）型水库。

枢纽工程由大坝、溢洪道和灌溉放水涵组成。

大坝坝型为均质土坝,最大坝高为12.0m,坝顶高程为90.13m,坝顶长度87m,坝顶宽度5.0m,坝基防渗型式为截水槽。

内坡坡比为1：1.75,外坡有两级平台，自上而下坡比分别为1：0.7、1：1.85、1：0.45。

溢洪道位于大坝右岸，为开敞式宽顶堰，堰顶高程为88.40m, 堰顶宽1.5m,未护砌,最大下泄流量0.65 m3/s。

放水洞型式为砼圆涵，断面尺寸ф500mm,进口底高程80.50m,最大放水流量0.2 m3/s。

工程效益有效灌溉面积1500亩。

该水库修建以来主要存在大坝单薄，外坡脚渗漏严重(在北端大坝与山体结合部位更为严重)。

2003年冬对以上渗漏部位采用1：2：4三合泥进行处理，但没有达到理想效果。

目前该水库存在的主要问题有：1)大坝大坝单薄，外坡脚渗漏严重，尤其是北端大坝与山体结合部位渗漏更严重；2)溢洪道是土渠，过水断面不够，汛期出现塌方堵塞；3)输水洞瓦管现已老化，漏水严重；4)出口渠道没有衬砌，渗漏严重；1.2 水文1.2.1 工程等级及洪水标准XX水库为小(二)型水库，根据GB50201-94《防洪标准》及SL252-2000《水利水电工程等级划分及洪水标准》的规定,工程等别属Ⅴ等工程，主要建筑物级别为5级，次要建筑物级别为5级。

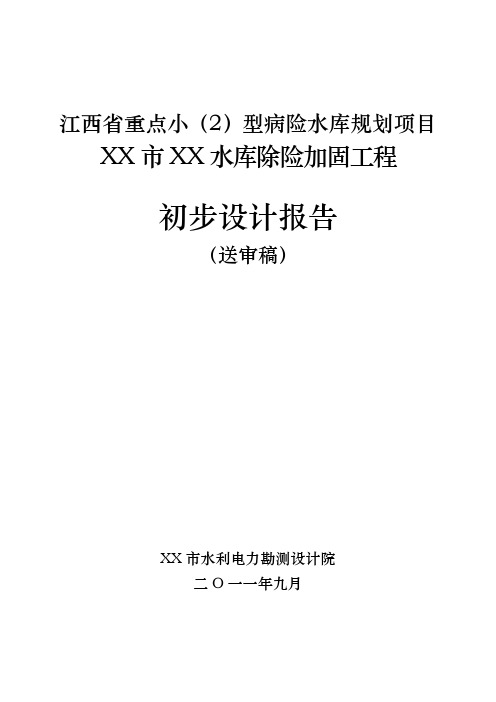

江西省重点小（2）型病险水库规划项目XX市XX水库除险加固工程初步设计报告（送审稿）XX市水利电力勘测设计院二O一一年九月目录1 综合说明 (1)1.1水库基本概况 (1)1.2水库除险加固的必要性 (2)1.3除险加固的主要内容 (3)1.4工程特性表 (4)2 水文 (6)2.1基本资料 (6)2.2设计暴雨 (9)2.3设计洪水 (10)3 工程地质 (15)3.1坝址区工程地质条件及评价 (15)3.2坝址区工程地质评价 (17)3.3坝体质量及评价 (18)3.4溢洪道工程地质条件及评价 (21)3.5坝下涵管工程地质条件及评价 (21)3.6天然建筑材料 (22)3.7结论及建议 (22)4 加固设计 (24)4.1工程任务和规模 (24)4.2主要加固项目 (25)4.3设计依据 (26)4.4工程总体布置 (29)4.5加固设计 (30)4.6上坝道路 (54)4.7安全监测设计 (55)5 施工组织设计 (56)5.1施工条件 (56)5.2主体工程施工 (56)5.3施工总进度 (58)5.4施工度汛与施工安全 (59)6 工程管理设计 (60)6.1原管理机构 (60)6.2管理机构及制度 (60)6.3管理范围和保护范围 (61)7 水土保持与环境保护设计 (62)7.1水土保持设计 (62)7.2环境保护设计 (62)8 设计概算 (64)8.1编制说明 (64)8.2概算表 (66)8.3附件 (75)9 附件一：XX水库大坝现场安全检查报告10 附件二：XX水库现场访谈记录报告11 附件三：XX水库大坝安全综合评估报告12 《XX市XX水库除险加固工程初步设计报告》审查意见13 附图图纸目录1 综合说明1.1 水库基本概况1.1.1 自然社会概况XX水库位于XX市XX乡XX村，距XX村约2.3km（直线距离），距XX市XX乡约4.0km（直线距离），地理位置为东经117°16′25″，北纬28°33′25″，该水库坝址以上控制集雨面积3.07Km2，水库总库容39.16万m3，是一座以灌溉为主，兼有防洪、养殖等综合效益的小（2）型水利工程，原设计灌溉面积1210亩。

1绪言1.1工程概况**水库位于浙江省浙江省**县**镇南院子，根据现有资料以及坝址区测绘成果，水库集雨面积为11.0km2，总库容为295万m3，现有库容为152万m3。

水库于1959年10月10日动工建设，1965年7月竣工。

枢纽建筑物由水库大坝、溢洪道、坝体放水涵管、泄洪闸等组成。

是一座以灌溉为主的小（一）型水库。

根据原有资料记录该大坝为均质坝，最大坝高为6.0m，坝顶长度为560m，顶宽为3.0m。

根据地质勘察成果该坝坝型为均质坝，最大坝高现状为7.70m，坝顶总长582.0m，坝顶宽4.2m，坝顶高程约为8.8m。

溢洪道位于大坝中间位置，底高程为6.3m。

大坝设置有三条放水涵管（从左至右将放水涵管定为1#涵管、2#涵管以及3#涵管）和一座泄洪闸，1#涵管位于大坝左坝肩，2#涵管位于大坝中间靠右位置，3#涵管位于大坝右坝肩，泄洪闸位于大坝中间靠左位置。

大坝至今未进行全面的地质勘察工作，基本资料缺乏。

根据水库长期运行观察，大坝目前主要存在以下问题：（1）1#放水涵管和2#放水涵管已损坏，无法正常使用；（2）大坝背水坡未设置护坡，坡面凹凸不平，存在沉降变形问题；（3）大坝存在严重隐患，排水设施破坏，坝顶已出现沉降变形等现象。

1.2勘察的目的和任务受业主委托，本公司承担浙江省**县**水库除险加固工程初步设计阶段工程地质勘察工作。

本阶段目的是复核水库工程区水文地质、工程地质条件，分析病险产生的原因，检查坝体填筑质量，为水库除险加固设计提供地质资料和物理力学参数，对加固处理措施提供地质建议，详查天然建筑材料的储量、质量及其分布和运输开采条件等。

1.3勘察工作依据及标准本次地质勘察主要依据的法律、法规有：（1）中华人民共和国水法中华人民共和国主席令[2019]第74号；（2）中华人民共和国环境保护法中华人民共和国主席令[1989]第22号；（3）中华人民共和国安全生产法中华人民共和国主席令[2019]第70号。

某水库除险加固工程实施方案设计报告清晨的阳光透过窗帘的缝隙，洒在桌面上，我泡了杯咖啡，开始构思这份水库除险加固工程实施方案设计报告。

思绪像波浪一样翻涌，我试图捕捉每一个灵感，让它们汇聚成文字。

一、工程背景这座水库位于我国某重要城市水源地上游，承担着保障城市供水、防洪减灾等重要任务。

然而，由于历史原因和自然灾害，水库存在安全隐患。

为确保人民群众的生命财产安全，我们需要对其进行除险加固。

二、工程目标1.提高水库的防洪标准，确保水库安全度汛。

2.消除水库安全隐患，保障城市供水安全。

3.提升水库生态环境，促进可持续发展。

三、工程实施方案1.工程内容（1）水库大坝加固对大坝主体结构进行加固，提高其抗滑稳定性。

采用混凝土重力坝、土石坝等加固方式，增强大坝的承载能力。

（2）溢洪道改造对溢洪道进行拓宽、加深，提高其泄洪能力。

同时，对溢洪道两侧进行护坡处理，防止洪水冲刷。

（3）排水系统改造优化水库排水系统，提高排水效率。

对排水管道进行改造，增大管径，确保排水畅通。

（4）水库生态环境治理对水库周边进行绿化，提高生态环境质量。

同时，对水库水体进行治理，消除污染源，提高水质。

2.工程进度安排（1）前期准备进行工程勘察、设计、招投标等工作，预计用时3个月。

（2）施工阶段分为两个阶段，第一阶段为水库大坝加固，预计用时6个月；第二阶段为溢洪道改造、排水系统改造和生态环境治理，预计用时9个月。

（3）验收阶段工程完成后，进行验收和交接，预计用时1个月。

四、工程投资预算根据工程内容，预计总投资为1.2亿元。

其中，大坝加固工程投资4000万元，溢洪道改造工程投资3000万元，排水系统改造工程投资2000万元，生态环境治理工程投资3000万元。

五、工程效益1.提高水库安全度汛能力，保障城市供水安全。

2.消除安全隐患，减少灾害损失。

3.改善生态环境，促进可持续发展。

六、工程实施保障1.成立项目指挥部，加强组织领导。

2.制定详细的施工方案和进度计划，确保工程顺利进行。

3. 工程地质3.1 绪言3.1.1 工程概况**水库（原名石洞水库）位于**支流—**河的一级支流—胭脂港的上游。

大坝座落于长沙县春华镇龙塘村石洞坡，地理坐标为：东经113°20′、北纬28°18′，距长（长沙）平（平江）公路4.6km。

工程区地处长沙市东部，距长沙市42km。

交通较为便利。

**水库系以灌溉为主，结合防洪、养殖、旅游等综合效益的中型水利工程。

工程由枢纽、引水渠道、灌区三部分组成。

枢纽主要建筑物有主坝、三个副坝、溢洪道和引水涵洞。

该工程属Ⅲ等水利工程，主要建筑物为三级。

水库控制集雨面积9.3km2，外引集雨面积4.04km2。

水库正常蓄水位82.5m，正常库容1146×104 m3；主坝和副坝均为均质土坝，主坝坝顶高程86.5m，最大坝高22.0m，坝顶轴线长180.0m；船坡、烂屋冲、龙塘冲三个副坝位于主坝左岸的三个垭口位置，最大坝高分别为：12.6m、6.0m和3.0m，坝顶轴线长分别为：220m、258m和42m，坝顶宽为3~5m，坝顶高程分别为86.5m、86.1~86.6m和86.1~86.6m；开敞式溢洪道布置于主坝左岸与船坡副坝之间，毗邻船坡副坝右坝肩，堰顶高程82.5m，堰顶宽22.5m；引水高涵布置于船坡副坝中部，进口高程70.7m，涵管直径0.9m；引水低涵布置于主坝右岸坝基接触面部位，进口高程66.6m，涵管直径0.5m。

水库灌溉农田3.2万亩，养殖水面达1210亩。

3.1.2 工程运行状况水库始建于1958年10月，当时坝高16.5m，库容480×104 m3，属小（Ⅰ）型水库。

1975~1976年扩建为中型水库工程，主坝加高5.5m，同时加高副坝并新修溢洪道和引水高涵。

本工程系“三边”工程。

原设计为粘土心墙坝，但实际施工时既未清基、坝体填筑时也未按粘土心墙坝结构进行土层分区，且碾压不密实、填筑质量差，心墙采用土砖垒成且高程太低；大坝加高培厚时对新老土结合部位处理不彻底；下游排水堆石体中的空隙被淤塞，排水不畅，导渗效果不佳；加之蚁穴危害，致使水库扩建投入运行后，工程隐患逐渐暴露出来。

水库除险加固工程初步设计报告水库除险加固工程初步设计报告目录1综合说明 (5)1.1工程概况 (5)1.2除险加固的必要性 (6)1.3除险加固设计 (7)1.4结论 (29)1.5工程特性表 (30)2水文 (33)2.1基本情况 (33)2.2防洪标准 (38)2.3设计洪水 (39)2.4洪水合理性检查 (44)2.5枯期洪水 (49)2.6泥沙 (52)2.6水文设施 (53)3工程地质 (54)3.1绪言 (54)3.2库区工程地质条件 (56)3.3坝址区工程地质条件评述 (58)3.4坝体工程质量检测与评价 (62)3.5天然建筑材料 (66)3.6结论与建议 (67)4工程任务和规模 (69)4.1项目区社会经济发展现状及发展规划 (69) 4.2工程任务及除险加固的必要性 (70)4.3工程规模 (71)5除险加固工程设计 (78)5.1工程现状及存在的问题 (78)5.2除险加固设计依据 (80)5.3除险加固总体布置方案 (88)5.4挡水建筑物 (89)5.5泄水建筑物 (96)5.6输水建筑物 (101)5.7其他除险加固内容设计 (102)5.8工程量汇总 (102)6施工组织设计 (105)6.1施工条件 (105)6.2施工导流与度汛 (108)6.3主体工程施工 (109)6.4施工总进度 (115)7环境保护与水土保持 (116)7.1环境保护 (116)7.2水土保持 (125)8工程管理设计 (132)8.1工程管理机构和管理现状 (132)8.2管理体制 (132)8.3工程管理及保护范围 (132)8.4工程管理设施 (133)8.5工程运用管理 (133)9设计概算 (135)9.1工程概况 (135)9.2投资主要指标 (135)9.3编制依据及方法 (135)10经济评价 (185)10.1概述 (185)10.2国民经济评价 (186)10.3财务评价 (192)10.4综合评价 (193)1综合说明1.1工程概况平坝河水库坝址位于景谷县民乐镇翁孔村平坝河上游，属澜沧江水系。

水库除险加固初步设计报告1 综合说明1.1 工程概况1.1.1 工程概况XX水库位于XX县XX镇XX村，是一座以灌溉为主，兼有防洪、养殖等综合效益的小（1）型水利工程，灌溉面积并入XX水库南干渠，南干渠设计灌溉面积5万亩。

坝址座落于赣江水系乌江支流滕田河的塘头水上，距XX镇约4km，地理位置东径115°41′，北纬26°56′。

坝址以上集雨面积5.6km2，正常高水位216.20m（黄海高程，下同），相应库容82.0万m3，死水位204.70m，死库容8万m3，设计洪水位(3.33%)218.57m，相应库容104.6万m3，校核洪水位219.54m(0.33%)，总库容114.5万m3。

工程于1957年冬动工兴建，1959年开始蓄水投入运行，由于工程初建规模不能满足蓄水需要，后经多次加高加固达到现有规模。

水库枢纽工程由大坝、溢洪道及输水涵管等组成。

大坝现状为均质土坝，坝顶高程219.50m，最大坝高24.0m，坝顶宽度10m（XX电站弃渣所至），坝长107m。

大坝现状实测迎水坡坡比平均为1:2.33，背水坡坡比平均为1:1.88。

大坝上游为块石护坡，下游无护坡，下游坝脚设贴坡排水体，排水体顶高程199.30m。

溢洪道位于大坝左端，人工开挖而成的开敞式溢洪道，由进口控制段、一、二级陡槽段及下游挑流鼻坎段组成，总长117.0m。

进口水平段长9.0m，宽约10.0m，进口底板高程216.20m；一级槽段长72.50m，始端底宽约10.0m，末端底宽约8.5m，坡比0.019；二级陡槽段长30.5m，始端底宽8.5m，末端底宽7.0m，坡比1:2.34；挑流鼻坎段长5m，挑流鼻坎净宽7.0m，坎顶高程201.80m。

溢洪道进口控制段及一级陡槽段底板及左侧边墙未衬护，右侧采用顶宽为0.6m浆砌石边墙衬护。

二级陡槽段及挑流鼻坎段已三面衬护，底板砼衬护厚0.3m，两侧采用浆砌石挡墙衬护，墙顶宽0.6m，底宽1.2m，高2.8m，迎水面坡比1:0.3。
