基于Ucos的多通道数据采集系统

  • 格式：doc
  • 大小：507.17 KB
  • 文档页数：26

课程设计(论文)任务书 信息工程 学 院 物联网 专 业 2014-2 班 一、课程设计(论文)题目 基于Ucos的多通道数据采集系统 二、课程设计(论文)工作自 2017 年 06 月 26 日起至 2017 年 06 月 30 日止。 三、课程设计(论文) 地点: 嵌入式系统实验室 四、课程设计(论文)内容要求： 1．本课程设计的目的 （1）使学生掌握嵌入式开发板（实验箱）各功能模块的基本工作原理； （2）培养嵌入式系统的应用能力及嵌入式软件的开发能力； （3）使学生较熟练地应用嵌入式操作系统及其API开发嵌入式应用软件； （4）培养学生分析、解决问题的能力； （5）提高学生的科技论文写作能力。 2．课程设计的任务及要求 1）基本要求： （1）分析所设计嵌入式软件系统中各功能模块的实现机制； （2）选用合适嵌入式操作系统及其API； （3）编码实现最终的嵌入式软件系统； （4）在实验箱上调试、测试并获得最终结果。 2）创新要求： 在基本要求达到后，可进行创新设计，如改善嵌入式软件实时性能；扩展嵌入式软件功能及改善其图形用户界面。 3）课程设计论文编写要求 （1）要按照书稿的规格打印誊写课程设计论文。 （2）论文包括目录、正文、小结、参考文献、谢辞、附录等（以上可作微调）。 （3）课程设计论文装订按学校的统一要求完成。 4) 课程设计评分标准： （1）学习态度：20分； （2）回答问题及系统演示：30分 （3）课程设计报告书论文质量：50分。 成绩评定实行优秀、良好、中等、及格和不及格五个等级。不及格者需重做。 5）参考文献： （1）罗蕾.《嵌入式实时操作系统及应用开发》北京航空航天大学出版社 （2）Jean J.Labrosse. 《嵌入式实时操作系统uC/OS-II》北京航空航天大学出版社 （3）王田苗.《嵌入式设计与开发实例》.北京航空航天大学出版社 （4）北京博创科技公司. 《嵌入式系统实验指导书》 6) 课程设计进度安排 （1）准备阶段（4学时）：选择设计题目、了解设计目的要求、查阅相关资料。 （2）嵌入式软件设计分析阶段（4学时）：程序总体设计、详细设计。 （3）嵌入式软件代码编写调试阶段（8学时）：程序模块代码编写、调试、测试。 （4）撰写论文阶段（4学时）：总结课程设计任务和设计内容，撰写课程设计论文。 7) 课程设计题目具体要求： 本题的具体任务是设计多任务的嵌入式软件—— ，通过分析、设计、编程、调试、测试等步骤，形成一个基于ucos可稳定运行的嵌入式多任务软件系统。

学生签名： 2017 年 6 月26 日

课程设计(论文)评审意见

（1）考勤（10分）： 优（ ）、良（ ）、中（ ）、一般（ ）、差（ ）； （2）系统设计（20分）：优（ ）、良（ ）、中（ ）、一般（ ）、差（ ）； （3）编程调试（10分）：优（ ）、良（ ）、中（ ）、一般（ ）、差（ ）； （4）回答问题（15分）：优（ ）、良（ ）、中（ ）、一般（ ）、差（ ）； （5）论文撰写（35分）：优（ ）、良（ ）、中（ ）、一般（ ）、差（ ）； （6）创新思想（10分）：优（ ）、良（ ）、中（ ）、一般（ ）、差（ ）； 综合评定等级：

评阅人： 职称：副教授 2017 年6 月 30日 目录 一、课设目的及内容.................................................. 1 1.1课设目的..................................................... 1 1.2课设内容..................................................... 1 二、设计的原理...................................................... 2 2.1总体设计原理................................................. 2 2.2A/D转换器原理................................................ 2 2.3基于uc/os2II的系统程序流程.................................. 3 三、环境搭建及开发环境.............................................. 5 四、主要程序代码设计................................................ 7 五、运行测试结果................................................... 20 六、心得体会....................................................... 22 七、参考文献....................................................... 23 1

一、课设目的及内容 1.1课设目的 在二十一世纪的今日，人们生活在一个信息的的时代，各种各样不同的信息给予我们很多不同的选择。 对于信息的需求,各类人有着不同的需求,但是肯定的是,对于信息的重要性大家已经有了认识。数据采集 已经成为一种专业的技术，在各个领域得到了广泛的应用。数据采集系统起源于20世纪50年代，并当 即就获得了初步的认可，在很多的地方得到了运用。在60年代前后，国外就有了用于专业数据采集的系 统。20世纪70年代后期，随着微型机的发展，诞生了采集器、仪表同计算机溶为一体的数据采集系 统。由于这种数据采集系统的性能优良，超过了传统的自动检测仪表和专用数据采集系统，因而获得了 惊人的发展。到了现在,经过更长久的发展,嵌入式系统已经走进千家万户,嵌入式的数据采集系统不仅功 耗低，而且操作简单，正适合应用于在家中,路上或者生活中的各处。

1.2课设内容 一、 基本要求（必做） （1） 求出四路通道的平均值，并绘制在显示屏上（平均值应该象其他通道的值一样，可以根据实时采集值的变化而变化）。 （2） 报警，在超出阈值时报警一次，如果此后此通道的值不变则不再报警，若此通道的值被调小为小于阈值而后又被调为大于阈值，则再次报警一次。 （3） 设置时间和日期初值，并实时显示在LCD上（同各通道的值同屏显示）。并能够在整点的时候发声提示。 二、 提高要求（选做） 在一的基础上利用四路通道平均值的大小控制电机的转动速度，使电机实时转动。 2

二、设计的原理 2.1总体设计原理 本系统由硬件和软件两部分组成。硬件以AT89C51和12位ADC芯片AD574A为核心,具有键盘控制和液晶显示功能,并有一路数模转换输出。该系统还具有实时时间显示和看门狗功能,可以通过RS232和GPIB接口以便与外部(微机)通信。系统的软件以实时嵌入式操作系统uc/os2为基础,采用多任务机制,通过任务调度和任务监视,系统具有较好的实时性和安全性。uc/os2II是源码公开的实时嵌入式操作系统,采用优先级调度算法完成任务间的调度,并支持抢占式调度。uc/os2II具有可裁减的体系结构,并具有内存管理、中断管理和任务控制块(TCB)扩展的功能。uc/os2II还提供很多系统服务,例如邮箱、消息队列、信号量等等。

2.2A/D转换器原理 主要介绍以下三种方法：逐次逼近法、双积分法、电压频率转换法 1）逐次逼近法 逐次逼近式A/D是比较常见的一种A/D转换电路，转换的时间为微秒级。 采用逐次逼近法的A/D转换器是由一个比较器、D/A转换器、缓冲寄存器及控制逻辑电路组成，如图所示。

基本原理是从高位到低位逐位试探比较，好像用天平称物体，从重到轻逐级增减砝码进行试探。 逐次逼近法的转换过程是：初始化时将逐次逼近寄存器各位清零；转换开始时，先将逐次逼近寄存器最高位置1，送入D/A转换器，经D/A转换后生成的模拟量送入比较器，称为 Vo，与送入比较器的待转换的模拟量Vi进行比较，若Vo位1被保留，否则被清除。然后再置逐次逼近寄存器次高位为1，将寄存器中新的数字量送D/A转换器，输出的 Vo再与Vi比较，若Vo被清除。重复此过程，直至逼近寄存器最低位。转换结束后，将逐次逼近寄存器中的数字量送入缓冲寄存器，得到数 字量的输出。逐次逼近的操作过程是在一个控制电路的控制下进行的。 3

2）双积分法 采用双积分法的A/D转换器由电子开关、积分器、比较器和控制逻辑等部件组成。如图所示。基本原理是将输入电压变换成与其平均值成正比的时间间隔，再把此时间间隔转换成数字量，属于间接转换。 双积分法 积分法A/D转换的过程是：先将开关接通待转换的模拟量Vi，Vi采样输入到积分器，积分器从零开始进行固定时间T的正向积分，时间T到后，开关再接通与Vi极性相反的基准电压VREF，将VREF输入到积分器，进行反向积分，直到输出为0V时停止积分。Vi越大，积分器输出电压越大，反向积分时间也越长。计数器在反向积分时间内所计的数值，就是输入模拟电压Vi所对应的数字量，实现了A/D转换。 3）电压频率转换法 采用电压频率转换法的A/D转换器，由计数器、控制门及一个具有恒定时间的时钟门控制信号组成，它的工作原理是V/F转换电路把输入的模拟电压转换成与模拟电压成正比的脉冲信号。电压频率转换法的工作过程是：当模拟电压Vi加到V/F的输入端，便产生频率F与Vi成正比的脉冲，在一定的时间内对该脉冲信号计数，时间到，统计到计数器的计数值正比于输入电压Vi，从而完成A/D转换。

2.3基于uc/os2II的系统程序流程 基于uc/os2II的程序流程如图1所示。程序中,每个模块对应一个任务,彼此之间是并行的,但每个模块都对应着一个不同的优先级,由操作系统进行调度运行。系统可以通过监控模块对其他模块的工作进行监控,从而减少看门狗的复位次数。而且通过uc/os2II内核的任务调度,系统的实时性会提高很多。

合集下载

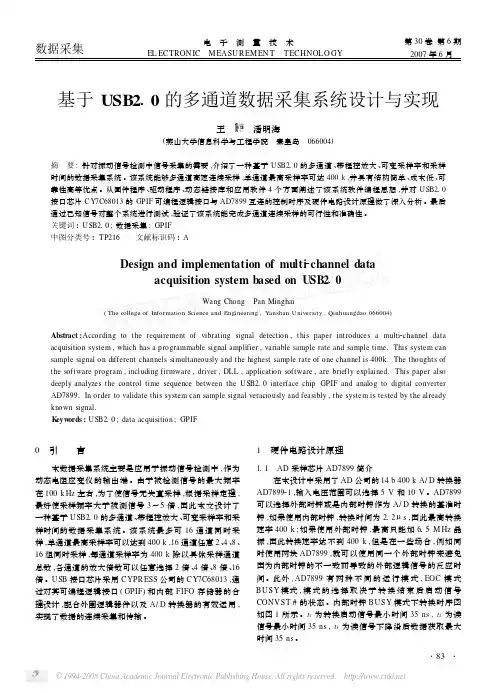

基于USB2_0的多通道数据采集系统设计与实现

基于USB2_0的多通道数据采集系统设计与实现

数据采集 电　子　测　量　技　术　EL ECTRON IC M EASU REM EN T TEC HNOLO GY 第30卷第6期2007年6月　基于USB210的多通道数据采集系统设计与实现王 潘明海(燕山大学信息科学与工程学院　秦皇岛　066004)摘　要:针对振动信号检测中信号采集的需要,介绍了一种基于USB210的多通道、带程控放大、可变采样率和采样时间的数据采集系统。

该系统能够多通道高速连续采样,单通道最高采样率可达400k,并具有结构简单、成本低、可靠性高等优点。

从固件程序、驱动程序、动态链接库和应用软件4个方面阐述了该系统软件编程思想,并对USB210接口芯片C Y7C68013的GPIF可编程逻辑接口与AD7899互连的控制时序及硬件电路设计原理做了深入分析。

最后通过已知信号对整个系统进行测试,验证了该系统能完成多通道连续采样的可行性和准确性。

关键词:USB210;数据采集;GPIF中图分类号:TP216 文献标识码:ADesign and implementation of multi2channel dataacquisition system based on USB210Wang Chong　Pan Minghai(The college of Information Science and Engineering,Yanshan University,Qinhuangdao066004)Abstract:According to the requirement of vibrating signal detection,this paper introduces a multi2channel data acquisition system,which has a programmable signal amplifier,variable sample rate and sample time.This system can sample signal on different channels simultaneously and the highest sample rate of one channel is400k.The thoughts of the software program,including firmware,driver,DLL,application software,are briefly explained.This paper also deeply analyzes the control time sequence between the USB210interface chip GPIF and analog to digital converter AD7899.In order to validate this system can sample signal veraciously and feasibly,the system is tested by the already known signal.K eyw ords:USB210;data acquisition;GPIF0　引 言本数据采集系统主要是应用于振动信号检测中,作为动态电阻应变仪的输出端。

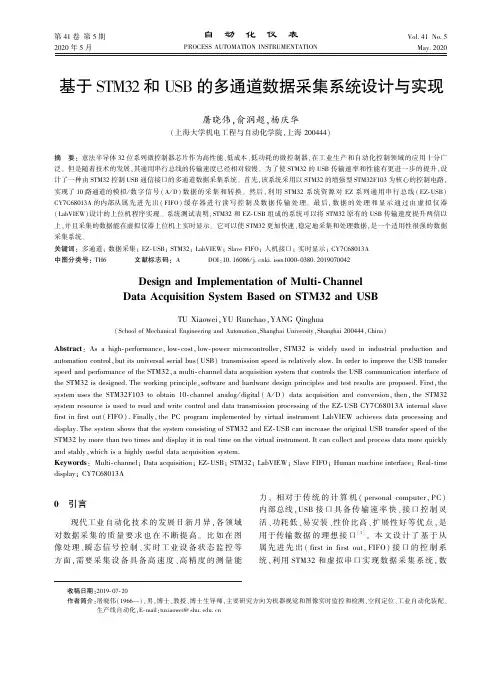

基于stm32和usb的多通道数据采集系统设计与实现
