隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口,导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置,既能切断负载电流,又能切断短路电流。
但是,隔离开关必须是动态和稳定的。
隔离开关的主要功能如下:(1)设备检修时,用隔离开关将带电部分和非带电部分隔离,造成明显的断开点。
逆向维修设备的力系是隔离的,以确保人员和设备的安全。
(2)隔离开关与断路器配合切换操作,改变操作方式。
(3)用于切断小电流回路和旁路(回路)电流。
(4)隔离开关用于闭合500kV小电流回路的旁路(回路)电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关:机械寿命1000个工作循环,适用于输配电系统,满足一般要求。
M1级隔离开关:具有3000-5000个操作循环,以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关:机械寿命10000个操作循环,主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级,三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成,其方框图如图1.3所示,示意图如图1.4。
图1.3隔离开关组成方框图。

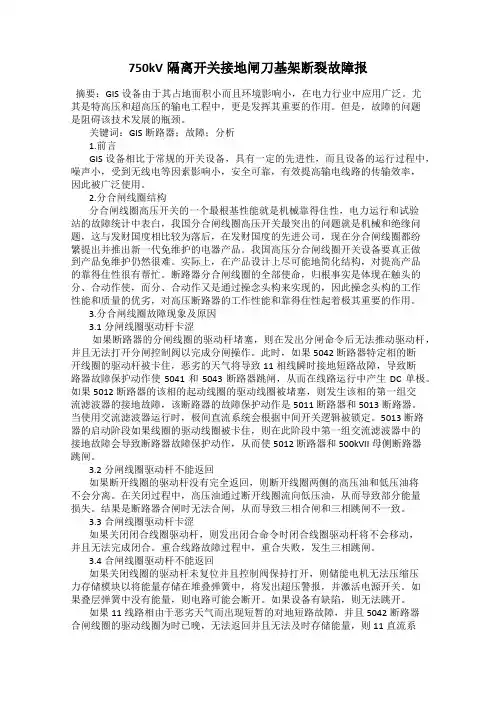

750kV隔离开关接地闸刀基架断裂故障报摘要:GIS设备由于其占地面积小而且环境影响小,在电力行业中应用广泛。
尤其是特高压和超高压的输电工程中,更是发挥其重要的作用。
但是,故障的问题是阻碍该技术发展的瓶颈。
关键词:GIS断路器;故障;分析1.前言GIS设备相比于常规的开关设备,具有一定的先进性,而且设备的运行过程中,噪声小,受到无线电等因素影响小,安全可靠,有效提高输电线路的传输效率,因此被广泛使用。
2.分合闸线圈结构分合闸线圈高压开关的一个最根基性能就是机械靠得住性,电力运行和试验站的故障统计中表白,我国分合闸线圈高压开关最突出的问题就是机械和绝缘问题,这与发财国度相比较为落后,在发财国度的先进公司,现在分合闸线圈都纷繁提出并推出新一代免维护的电器产品。
我国高压分合闸线圈开关设备要真正做到产品免维护仍然很难。
实际上,在产品设计上尽可能地简化结构,对提高产品的靠得住性很有帮忙。
断路器分合闸线圈的全部使命,归根事实是体现在触头的分、合动作使,而分、合动作又是通过操念头构来实现的,因此操念头构的工作性能和质量的优劣,对高压断路器的工作性能和靠得住性起着极其重要的作用。
3.分合闸线圈故障现象及原因3.1分闸线圈驱动杆卡涩如果断路器的分闸线圈的驱动杆堵塞,则在发出分闸命令后无法推动驱动杆,并且无法打开分闸控制阀以完成分闸操作。
此时,如果5042断路器特定相的断开线圈的驱动杆被卡住,恶劣的天气将导致11相线瞬时接地短路故障,导致断路器故障保护动作使5041和5043断路器跳闸,从而在线路运行中产生DC单极。
如果5012断路器的该相的起动线圈的驱动线圈被堵塞,则发生该相的第一组交流滤波器的接地故障,该断路器的故障保护动作是5011断路器和5013断路器。
当使用交流滤波器运行时,极间直流系统会根据中间开关逻辑被锁定。
5013断路器的启动阶段如果线圈的驱动线圈被卡住,则在此阶段中第一组交流滤波器中的接地故障会导致断路器故障保护动作,从而使5012断路器和500kVII母侧断路器跳闸。

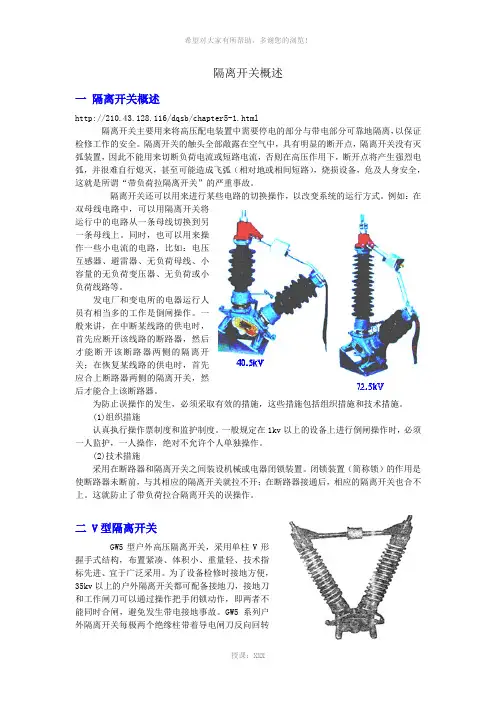

隔离开关概述一隔离开关概述http://210.43.128.116/dqsb/chapter5-1.html隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。
隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭,甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。
例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时,也可以用来操作一些小电流的电路,比如:电压互感器、避雷器、无负荷母线、小容量的无负荷变压器、无负荷或小负荷线路等。
发电厂和变电所的电器运行人员有相当多的工作是倒闸操作。
一般来讲,在中断某线路的供电时,首先应断开该线路的断路器,然后才能断开该断路器两侧的隔离开关;在恢复某线路的供电时,首先应合上断路器两侧的隔离开关,然后才能合上该断路器。
为防止误操作的发生,必须采取有效的措施,这些措施包括组织措施和技术措施。
(1)组织措施认真执行操作票制度和监护制度。
一般规定在1kv以上的设备上进行倒闸操作时,必须一人监护,一人操作,绝对不允许个人单独操作。
(2)技术措施采用在断路器和隔离开关之间装设机械或电器闭锁装置。
闭锁装置(简称锁)的作用是使断路器未断前,与其相应的隔离开关就拉不开;在断路器接通后,相应的隔离开关也合不上。
这就防止了带负荷拉合隔离开关的误操作。
二 V型隔离开关GW5型户外高压隔离开关,采用单柱V形握手式结构,布置紧凑、体积小、重量轻、技术指标先进、宜于广泛采用。
为了设备检修时接地方便,35kv以上的户外隔离开关都可配备接地刀,接地刀和工作闸刀可以通过操作把手闭锁动作,即两者不能同时合闸,避免发生带电接地事故。

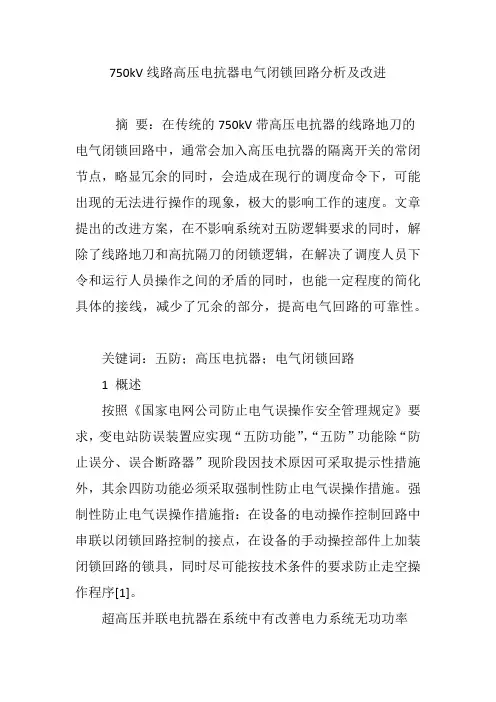

750kV线路高压电抗器电气闭锁回路分析及改进摘要:在传统的750kV带高压电抗器的线路地刀的电气闭锁回路中,通常会加入高压电抗器的隔离开关的常闭节点,略显冗余的同时,会造成在现行的调度命令下,可能出现的无法进行操作的现象,极大的影响工作的速度。
文章提出的改进方案,在不影响系统对五防逻辑要求的同时,解除了线路地刀和高抗隔刀的闭锁逻辑,在解决了调度人员下令和运行人员操作之间的矛盾的同时,也能一定程度的简化具体的接线,减少了冗余的部分,提高电气回路的可靠性。
关键词:五防;高压电抗器;电气闭锁回路1 概述按照《国家电网公司防止电气误操作安全管理规定》要求,变电站防误装置应实现“五防功能”,“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外,其余四防功能必须采取强制性防止电气误操作措施。
强制性防止电气误操作措施指:在设备的电动操作控制回路中串联以闭锁回路控制的接点,在设备的手动操控部件上加装闭锁回路的锁具,同时尽可能按技术条件的要求防止走空操作程序[1]。
超高压并联电抗器在系统中有改善电力系统无功功率有关运行状况的功能。
首先,在轻空载或轻负荷线路上,能改善其电容效应,以降低工频暂态过电压;其次能够改善长距离输电线路上的电压分布;三是能够使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。
2 750kV带高压电抗器线路地刀电气闭锁回路分析在目前750kV变电站中,考虑到线路并联电抗器接入的影响,在电气闭锁回路的设计上,通常都会将高压电抗器的隔离开关节点纳入其中,下面以国网宁夏电力公司检修公司所属黄河750kV变电站带高压电抗器线路接地刀闸的电气闭锁回路图为例,进行分析。
如图1所示。
图1中,1G、2G、1G`分别为7531断路器两侧75311、75312隔离开关以及7530断路器靠I母侧75301隔离开关,2GD2则为线路侧接地刀闸,2G"是线路并联电抗器的隔离开关。
750kV配电装置选型及布置本论文主要介绍了目前国内750kV配电装置的三种形式:屋外敞开式布置、SF6全封闭组合电器(GIS)和模块式组合电器(HGIS)布置。
依托具体工程实例,给出了750kV配电装置三种形式的技术经济比较。
最后给出分析对比的结论,750kV配电装置推荐采用三列式敞开式布置。
标签:750kV配电装置;SF6全封闭组合电器(GIS);模块式组合电器(HGIS)目前,国内750kV配电装置基本上采用屋外敞开式布置、SF6全封闭组合电器(GIS)和模块式组合电器(HGIS)布置三种型式,我国西部地区750kV变电站工程,建设初期均采用SF6全封闭组合电器(GIS),但随着800kV SF6罐式断路器及隔离开关等设备的国产化,屋外敞开式布置的应用逐渐增多,目前国内已有多座750kV屋外敞开式布置的变电站投入运营。
下面就上述三种型式进行分析与对比。
1 SF6全封闭组合电器(GIS)SF6全封闭式组合电器各元件的带电部分在金属壳体内部连接起来,取消了各元件的外部绝缘。
SF6全封闭组合电器(GIS)的优点主要有:(1)运行可靠安全性高。
(2)无静电感应和电晕干扰,噪音水平低。
(3)运行维护工作量小。
(4)占地面积小,适用于用地比较紧张地区。
SF6全封闭组合电器(GIS)的缺点如下:(1)GIS设备投资较高。
(2)GIS 设备一旦出现故障,更换麻烦,停电时间较长。
(3)GIS设备对装配和安装质量要求很高。
(4)GIS后期扩建较困难。
2 模块式组合电器(HGIS)HGIS的结构与GIS基本相同,采用有成熟生产和运行经验的GIS各种元件为基本模块,对应本工程双母线接线,即将原GIS的间隔按每一相分拆独立,并在对应I,II母线处外加SF6套管引出,但它不含母线。
是由断路器(GCB)、隔离开关(DS)、接地开关(ES)、快速接地开关(FES)、电流互感器(CT)等元件组成,可按不同的主接线及平面布置的要求将有关元件联成一体,构成一种没有母线的组合式高压电器。
