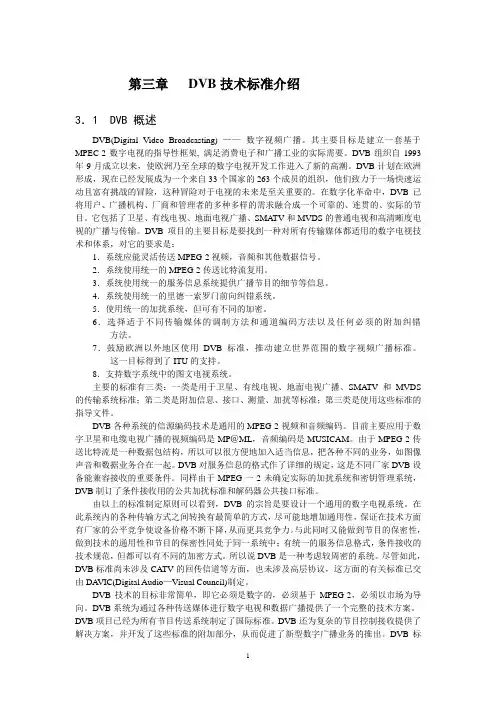

第三章DVB技术标准介绍3．1 DVB 概述DVB(Digital Video Broadcasting) ——数字视频广播。
其主要目标是建立一套基于MPEC-2数字电视的指导性框架, 满足消费电子和广播工业的实际需要。
DVB组织自1993年9月成立以来，使欧洲乃至全球的数字电视开发工作进入了新的高潮。
DVB计划在欧洲形成，现在已经发展成为一个来自33个国家的263个成员的组织，他们致力于一场快速运动且富有挑战的冒险，这种冒险对于电视的未来是至关重要的。
在数字化革命中，DVB已将用户、广播机构、厂商和管理者的多种多样的需求融合成一个可靠的、连贯的、实际的节目。
它包括了卫星、有线电视、地面电视广播、SMATV和MVDS的普通电视和高清晰度电视的广播与传输。
DVB项目的主要目标是要找到一种对所有传输媒体都适用的数字电视技术和体系，对它的要求是：1．系统应能灵活传送MPEG-2视频，音频和其他数据信号。
2．系统使用统一的MPEG-2传送比特流复用。
3．系统使用统一的服务信息系统提供广播节目的细节等信息。
4．系统使用统一的里德一索罗门前向纠错系统。
5．使用统一的加扰系统，但可有不同的加密。
6．选择适于不同传输媒体的调制方法和通道编码方法以及任何必须的附加纠错方法。
7．鼓励欧洲以外地区使用DVB标准，推动建立世界范围的数字视频广播标准。
这一目标得到了ITU的支持。
8．支持数字系统中的图文电视系统。
主要的标准有三类：一类是用于卫星、有线电视、地面电视广播、SMA TV和MVDS 的传输系统标准；第二类是附加信息、接口、测量、加扰等标准；第三类是使用这些标准的指导文件。
DVB各种系统的信源编码技术是通用的MPEG-2视频和音频编码。
目前主要应用于数字卫星和电缆电视广播的视频编码是MP＠ML，音频编码是MUSICAM。
由于MPEG-2传送比特流是一种数据包结构，所以可以很方便地加入适当信息，把各种不同的业务，如图像声音和数据业务合在一起。
什么是数字电视?从节目采集到节目编辑、从信号传送、发射到最终接收等全过程均采用数字化处理的电视系统称为数字电视。
数字电视与传统的模拟电视比较就好像CD与唱片的简单类比。
小巧而高质量的CD并没有改变我们聆听音乐的方式，但却极大地提高了质量。
同样,我们仍然将像往常一样看电视,但是我们必须将我们的电视接收机更换为数字电视接收机。
更多的频道,更好的图像数字电视可以提供给我们更多的频道和更高质量的图像,无论是采用标准清晰度电视(SDTV)或者是高清晰度电视(HDTV)。
高清晰度电视(HDTV)将向家庭传送影院质量的图像和高保真的环绕声。
这将把电视变成”家庭影院”。
HDTV将向我们的眼睛呈现5倍于SDTV的信息量。
广播工作者可以选择播放HDTV节目或者是SDTV节目。
我们今天所用的标准模拟电视频道,将供广播工作者进行选择:传送一路HDTV节目或者挨在一起的几路SDTV节目。
在不久的将来,广播工作者将能够在极大地改进图像和声音质量,与极大地增加节目选择之间进行决策。
观看者将变成使用者数字技术和多种数字媒体的融合,将在我们所理解的现今”电视”的那种传统的一对多的通讯模式之外提供更多的选择。
先进的数字技术的运用将提供许多新的服务:多对一,多对多,和一对一的通信。
结合交互式的反回通道(例如通过带接口的移动电话),数字信息接收者将提供给用户多种增强服务,从简单的交互式问答显示到无线英特网连接,以及电视和互联网的混合资源服务。
你能在电视上做的任何事情你将能够在你的个人电脑上做,反之亦然。
移动着的电视(和其它数字电视设备)模拟电视不能被移动电视接收机接收。
而数字电视将可以使汽车、公共汽车、火车上安装的电视机、甚至手持电视接收机接收到水晶般清晰透亮的电视节目。
不仅如此,新的增强的和交互式的服务(包括高速英特网连接)也能够发送到移动接收机。
例如,用随身携带的GSM车载电话,以及一台内插智能卡的DVB-T地面DTV接收机,你将能够以2-14Mb/s的速率浏览因特网,比28.8K的调制解调器快一千倍。

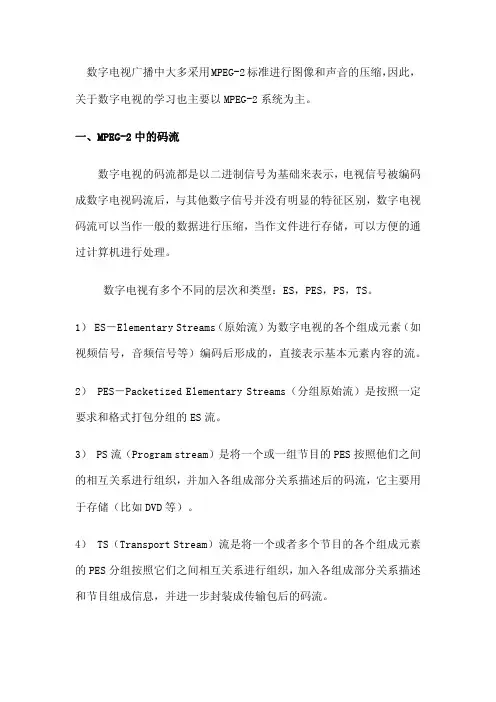

数字电视广播中大多采用MPEG-2标准进行图像和声音的压缩，因此，关于数字电视的学习也主要以MPEG-2系统为主。
一、MPEG-2中的码流数字电视的码流都是以二进制信号为基础来表示，电视信号被编码成数字电视码流后，与其他数字信号并没有明显的特征区别，数字电视码流可以当作一般的数据进行压缩，当作文件进行存储，可以方便的通过计算机进行处理。
数字电视有多个不同的层次和类型：ES，PES，PS，TS。
1） ES－Elementary Streams（原始流）为数字电视的各个组成元素（如视频信号，音频信号等）编码后形成的，直接表示基本元素内容的流。
2） PES－Packetized Elementary Streams（分组原始流）是按照一定要求和格式打包分组的ES流。
3） PS流（Program stream）是将一个或一组节目的PES按照他们之间的相互关系进行组织，并加入各组成部分关系描述后的码流，它主要用于存储（比如DVD等）。
4） TS（Transport Stream）流是将一个或者多个节目的各个组成元素的PES分组按照它们之间相互关系进行组织，加入各组成部分关系描述和节目组成信息，并进一步封装成传输包后的码流。
图1.1 数字码流之间的层次关系因为PS流主要应用于差错率很低的存储等领域，比如DVD存储等。
TS流主要应用于差错率较高的传输等领域。
数字电视大部分都是以TS 流实现的。
所以在这里我们主要学习TS流。
二、传输流（TS）和PES分组1）PES（分组原始流）ES流打包之后形成很多PES分组，保持串行顺序。
每个PES分组只包含一个ES流中的一个数据元素，比如一帧音频数据，一帧视频数据等。
PES分组长度不定，可以很大，最大可以达64k字节。
PES分组分为“分组头部（header）”和“有效载荷”。
有效载荷是指首部之后的数据。
首部的前四个字节数据构成分组的起始码，标识了该分组所属ES流的类型和ID号。
DVB-S/DVB-C标准简介范围：特点；DVB-S标准；DVB-C标准目的：简单介绍一下DVB-S（数字卫星电视广播）和DVB-C（数字有线电视广播）信道编码和调制标准，了解基本概念。
一、数字电视广播的特点：!数字源编码技术已发展到一个成熟的水平，既在采用与传输容量相适应的比特速率的条件下，与常规的模拟技术相比，数字技术在视频和声音质量方面更具优势；!数字复用技术可以更灵活地动态分配每一个节目组成部分的总数据速率，从而可以改变同一个复用码流中的饿节目数，适应多媒体业务的需要。
!数字传输技术可提供更好的频谱利用率并提供较高的功率效率。
!同模拟发射相比，数字发射需要的抗干扰保护较少，从而提高频谱的利用率。
!目前数字卫星广播在全球已得到广泛应用，中国也将在2005年取消全部的模拟卫星广播，改为数字化既DVB-S广播；而数字有线电视广播在中国已开始应用，北京歌华的双向HFC网络改造已完成，数字有线电视广播已开始试播，明年将进入市场大发展阶段。
二、卫星数字电视广播信道编码和调制标准（GB/T 17700-1999 eqv ITU-R BO.1211）1、范围本标准规定了在固定卫星业务（FSS）和广播卫星业务（BSS）波段（11/12GHz）中，用于卫星数字多路节目电视/高清晰度电视业务一次和二次分配的调制和信道编码系统（简称系统）。
本标准适用于固定卫星业务（FSS）和广播卫星业务（BSS）波段（11/12GHz）中，卫星数字多路节目电视/高清晰度电视业务一次和二次分配，本标准也适用于C波段（4/6GHz）的固定卫星业务中的相应业务。
2、传输系统2.1、系统定义系统定义了从MPEG-2复用器输出到卫星传输通道的特性，能对电视基带信号进行适配处理的的设备功能模块。
对数据流的处理包括如下几部分（见图1）!传送复用适配和用于能量扩散的随机化处理!外编码（即RS编码）!卷积交织!内编码（即收缩卷积编码）!调制前的基带形成处理!调制图1 系统功能框图2.2 信道编码2.2.1 传送复用适配和能量扩散随机化处理在MPEG-2传送复用器后，系统输入码流组成固定长度的数据包。
